液压摇臂钻床 已认证

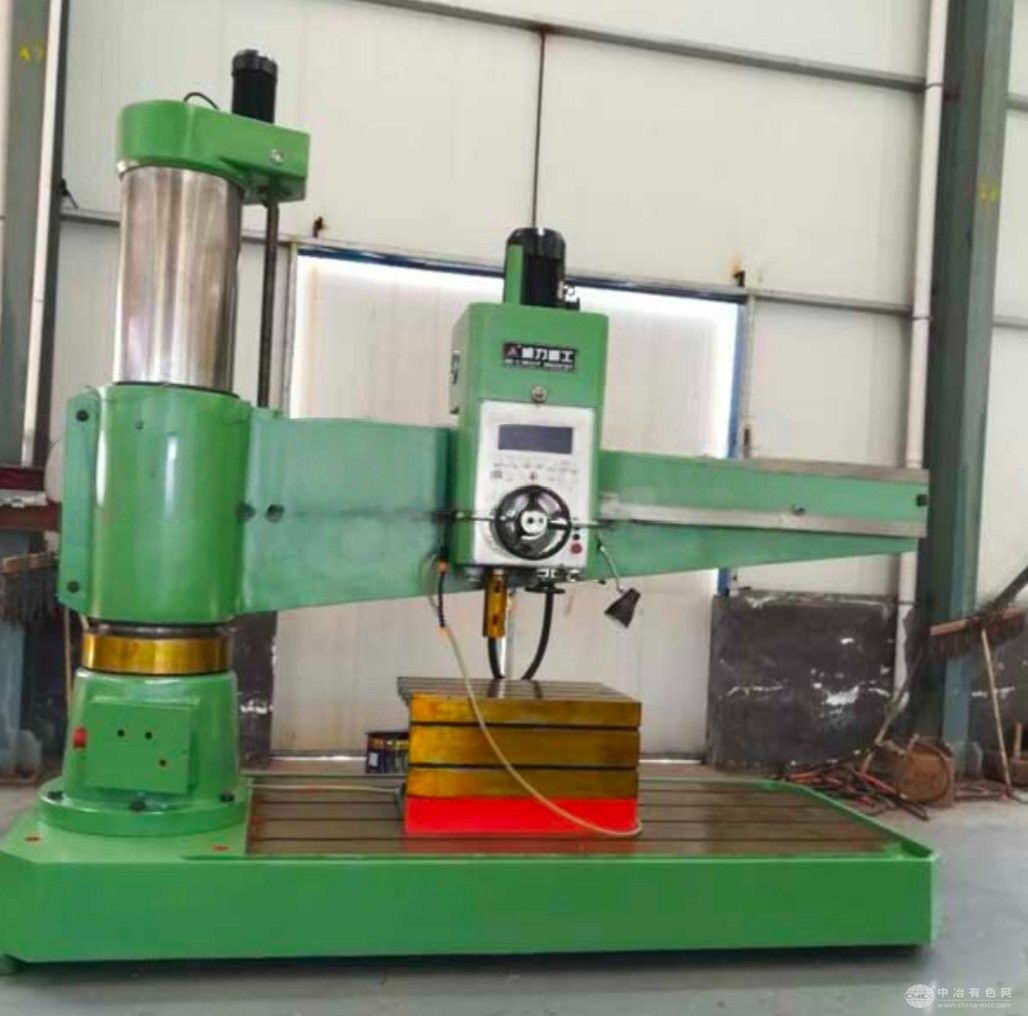

液压摇臂钻床

浏览量 1498
规格/型号:Z3080X25
品牌:暂无
应用领域:重型机械制造领域
产地:山东 - 枣庄
咨询电话::18606329989(请说明信息源自“北方有色网”)
更新时间:2025-11-01
级别:已认证

液压摇臂钻床说明介绍

简介 山东威力重工 Z3080X25 液压摇臂钻床是工业级重型孔加工核心设备,专为厚板、大型工件加工设计。设备搭载 80mm 最大钻孔直径与 2500mm 大跨度摇臂,摇臂可 360° 回转,搭配液压驱动系统与自动进刀功能,实现强力切削与精准钻孔,大幅提升加工效率。机身采用高强度钢材整体焊接,经振动时效处理消除内应力,刚性强、抗振性好;液压夹紧装置确保工件与摇臂稳固,主轴多档变速适配碳钢、合金钢等多种材质,可完成钻孔、扩孔、铰孔、攻丝等多工艺。操作便捷、安全可靠,广泛应用于重型机械、钢结构、汽车模具等行业,是兼顾效率、精度与稳定性的工业级钻孔优选装备。 工作原理 通过液压系统驱动核心机构运作:液压泵输出压力油,控制摇臂升降、回转及工件 / 主轴箱夹紧固定;电机带动主轴旋转,搭配液压控制的自动进刀机构,实现匀速切削;根据加工需求调节主轴转速与进刀量,通过摇臂 360° 回转覆盖加工范围,完成钻孔、扩孔等工艺。 技术参数 最大钻孔直径 80mm | 摇臂跨度 2500mm | 主轴转速范围 8-1200r/min | 主轴行程 400mm | 电机总功率 11kW | 机身重量约 8500kg | 工作台尺寸 630×900mm 选型原则
  1. 匹配加工需求:根据最大钻孔直径(需≤80mm)、工件尺寸(适配 2500mm 摇臂覆盖范围)及材质(碳钢、合金钢等)选择,避免 “大马拉小车” 或产能不足
  2. 明确工艺精度:若需钻孔、扩孔、攻丝等多工艺或高精度加工,优先选液压驱动、自动进刀的该型号,其刚性结构可保障加工稳定性。
  3. 结合生产场景:重型机械、钢结构等行业的厚板 / 大型工件加工适配性更佳;小批量简单加工可权衡成本,大批量高效生产则凸显其优势
  4. 考量品牌与售后:选择山东威力重工等知名品牌,确保设备品质,同时关注安装调试、质保及终身维护等服务,降低后续风险
应用案例
  1. 重型机械维修领域:某企业维修 S4-1300kN 数控压力机时,利用山东威力重工 Z3080X25 液压摇臂钻床处理 20 吨重工作台的磨偏顶杆孔。通过钻模扩孔(转速 80r/min,进给量 0.63mm/r)与精铰工艺,将孔径精度修复至 H7 级,表面粗糙度达 Ra3.2μm,解决了大型设备维修的加工难题。
  2. 大型结构件制造领域:在超大型闸门顶节门叶加工中,设备用于 42 个 Φ51mm 吊耳定位孔及 22R125.5mm 长孔加工。借助加长钻头与万向镗杆工装,以 45r/min 转速、0.16mm 进给量镗削圆弧,孔位中心线误差控制在 ±0.5mm 内,满足水利工程高精度要求。
  3. 重型零部件加工领域:为垃圾破碎机 8 吨重破碎轴齿环扩孔时,搭配定制工装平台,利用设备 2500mm 摇臂覆盖 6 米长工件,通过液压夹紧固定避免加工位移,高效完成多位置孔加工,适配重型工件批量生产需求。
设备结构
  1. 底座与立柱:底座为 HT250 铸铁铸造,稳固支撑整机;内立柱固定于底座,外立柱可绕其 360° 回转,适配多角度加工。
  2. 摇臂:2500mm 大跨度摇臂套装于外立柱,可沿立柱上下升降,其水平导轨经淬火处理,保障移动精度与耐磨性。
  3. 主轴箱:集成主电机、主轴及变速机构,主轴经特殊钢材加工,支持多档转速调节;配备液压预选变速系统,可快速切换加工参数,且通过液压菱形块机构紧固于摇臂。
  4. 液压与辅助系统:液压驱动摇臂升降、立柱及主轴箱夹紧,夹紧后自动自锁;含自动润滑装置,减少部件磨损,另有工作台供装夹工件
