详情介绍

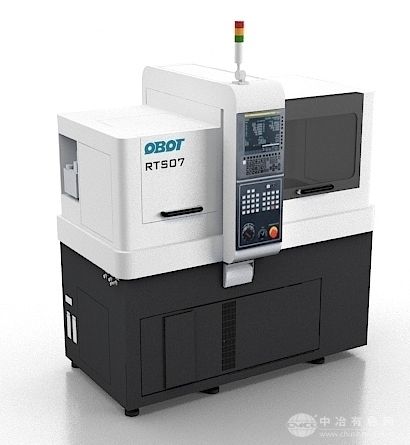

RTS07纵切式自动车床采用可移动式主轴箱设计，可以长时间连续工作。因此，其大批量生产和灵活性加工的能力得到了充分的体现。专为Φ7以下零件设计，配备了高转速电主轴用于微小零件的高精度加工。
适合精密机械、电子、医疗、电器产品以及手表、汽车等金属零部件的生产。
技术参数：
(1) 机械本体规格
项目：RTS07
加工能力最大加工直径Ф7
最大加工长度70 mm(回转导套/固定导套)
主轴侧最大钻孔直径Ф6
主轴侧最大攻丝直径M4
副轴侧最大钻孔直径Ф6
副轴侧最大攻丝直径M4
径向动力刀最大铣槽直径Ф22
快进速度X1轴20 m/min
Y1轴20 m/min
Z1轴20 m/min
X2轴20 m/min
Z2轴20 m/min
主副轴/导套参数主轴行程(Z1)128 mm/230 mm(回转导套/固定导套)
副轴行程(Z2)206 mm
主轴最大转速(S1)15000 rpm
主轴通孔直径10 mm
副轴最大转速(S2)15000 rpm
副轴通孔直径10 mm
回转导套最大转速(S3)(选配)15000 rpm
径向动力刀最大转速(S4)12000 rpm
刀具单元刀具总数22 个
车刀数量□8x85 个
主轴侧钻孔刀具数量Ф20Max 5 个
径向动力刀具数量 (S3)3 个
背轴非动力刀具数量(固定刀座)4 个
X2轴行程214 mm
Y1轴行程219 mm
电机功率主轴电机2.2/2.64 kW
副轴电机2.2/2.64 kW
回转导套电机0.75/1.1 kW
X1轴电机0.75 kW
Y1轴电机0.75 kW
Z1轴电机0.75 kW
X2轴电机0.75 kW
Z2轴电机0.75 kW
径向动力刀电机 (S3)0.9 kW
润滑油泵轴电机0.004 kW
切削油泵电机0.276 kW
机床尺寸及其他主轴中心高1100 mm
总电气容量12 KVA
空压压力/流量6 Bar
切削油箱容量65 L
润滑油箱容量1.5 L
机床长×宽×高1710×1025×1739 mm
机床重量1600 kg
(2) CNC主要规格
项目：RTS07
NC装置：FANUC 双通道
彩色触摸液晶屏：10.4inch
加工程序容量：500KB
刀具补偿组数：256组
后台编辑功能：是
主轴C轴功能：是
用户宏程序功能：是
主轴同期功能：是
刀具寿命管理：是
同期混合控制：是
2系统同时螺纹切削功能：是
显示语言：中文/英文/日文
零件程序的最大数量：1000(2个路径)
插补：线性、圆形、极性、圆柱
数据传送接口I/O：SD 、USB 、以太网
最小设定单位：0.0001mm
刀尖半径补偿：是
单/多头连续螺纹加工：是
周速恒定控制：是
英制/公制转换：是
自行诊断转换：是
