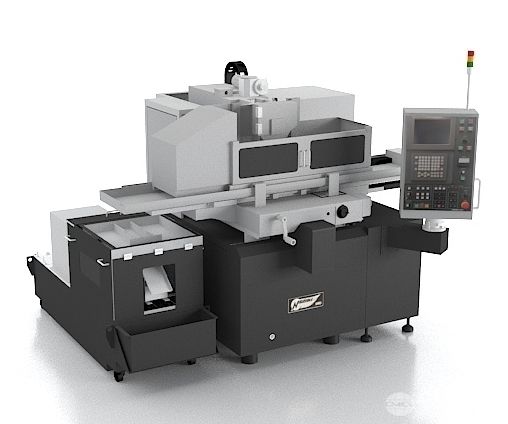

NAS系列高精度成型平面磨床是长岛精工平面磨床产品线的产品;该机床配置了FANUC全闭环CNC数控系统，0.1μm分辨率高精度光栅尺;上下轴、前后轴实现全闭环控制;配置了对话式磨削工艺画面，无需编程、填入相关工艺参数可实现平面、沟槽、多沟槽、圆弧面、二次曲面或直线-圆弧等复合面的自动加工;标配滚轮式修整器可实现平行砂轮、台型砂轮、R型砂轮、多角形砂轮、非圆曲面砂轮修整;可实现在线砂轮自动修整、自动补偿功能;可配第四轴转台、实现圆周齿加工;
机床的导轨面，接触面均采用手工精密刮研工艺制作，经刮研工艺制作的工作面能减小接触面的装配应力，增强接触刚度，增强润滑油储存能力，减小导轨磨损;从而能长时间的保持机床的几何精度及金属工件的动态加工精度;
机床的主要部件采用对称设计，保证了机床的热均衡稳定性，能抵御温度变化对机床几何精度及加工精度的影响，并同时具有高强度结构刚度与良好的减震阻尼性能;
基于机床的结构特点与制作工艺，机床具有超长的精度保持寿命.
性能特点：
1.机型特点
●保证机械上下跟踪精度及复原精度±0.001mm(10年或3000小时);
●FANUC-OI-MD数控系统/10.4寸彩色液晶触摸屏;
●真正的超微米磨削，可实现人机对话操作简单，具有超长的使用寿命;
●全部机床导轨面及接触面均采用人工刮研而成，刮研精度均需达到2μm以内;
●机床上下移动采用立柱移动式，立柱采用一体式结构。左右导轨采用双V对称性导轨结构。(确保了重复定位精 度和高刚性及稳定性);
●实用的机械式手轮(前后、左右轴)均标准配置;
●上下、前后两轴均配有高精度光栅尺(0.1μm);
●标准配置单点金刚石及滚轮式砂轮在线修整装置。
2.导轨
导轨采用本社开发的六面双V构造，接合面均经过人工刮研处理，具有滚动导轨和静压导轨所不能达到的高精度、高刚性、高抗震性和微量进给的准确性。
3.电子手轮
操作更精准、方便调试工作。
4.操作系统及显示器
便捷的操作系统，配备方便的操作面板，操作更加流畅。
5.前后进给机械手轮
最小进给0.0001mm，精度高，配备0.1μm光栅尺，闭环控制。
6.滚轮式砂轮修整器
用修整工具将砂轮修整成形或修去磨钝的表层，以恢复工作面的磨削性能和正确的几何形状。
7.冷却过滤装置
适当降低磨削表面的温度，净化冷却液，以提高加工效率、改善作业环境。
8.电永磁平面磁台
精度高，无热变形，节能。
9.液压站装置
保压可靠，用途广、效率高和构造简单。
技术参数：
NAS系列技术参数
NAS Series Technical Specifications
项目ItemNAS520X-CNCNAS630X-CNC单位Unit
性能Performance系统(标准配置)System (standard configuration)FANUC 0i-MD 套Set
显示装置Display device彩色液晶触摸屏Color LCD touch screen
工作台面尺寸(长×宽)Work surface size (length × width)500×180700×300mm
工作台最大移动量Workbench maximum movement650×230760×340mm
工作台面至砂轮主轴中心高度Work surface to the center height of the grinding wheel spindleMAX500mm
电永磁吸盘最大尺寸Maximum size of electric permanent magnet chuck400×200500×300mm
工作台 (左右)Workbench (left and right)驱动方式Drive mode油压伺服驱动Hydraulic servo drive
进给速度Feed rate0～20m/min
手轮旋转一圈的进给量The feed of one hand rotation约90mm
工作台(前后)Workbench (front and rear)驱动方式Drive modeAC伺服电机AC servo motor
自动运转中的 进给速度Feed rate during automatic operation设定范围Predetermined area0～1200mm/min
快速进给Rapid feed0～1200mm/min
手动进给Manual feed手轮旋转一周Handwheel rotates one week4mm(机械手轮Mechanical hand wheel)mm
连续进给Continuous feed0～600mm/min
高精度光栅尺(标准配置)High precision grating ruler (standard configuration)0.0001mm
磨头(上下)Grinding head (up and down)驱动方式Drive modeAC伺服电机AC servo motor
自动运转中的进给速度Feed rate during automatic operation设定范围Predetermined area0～600mm/min
倍率调节Magnification adjustment150%
快速升降速度Fast lifting speedMAX450mm/min
手动进给Manual feed手轮旋转Handwheel rotation0.0001/0.001/0.01mm/每格
0.01/0.1/1.0mm/一圈
高精度光栅尺(标准配置)High precision grating ruler (standard configuration)0.0001mm
进给量(粗，中，精)Feed (rough, medium, fine)0.1μm～任意量设定 0.1μm to any amount setting
无火花研磨次数No spark grinding times1～999往返round trip
砂轮Grinding wheel外径×宽×内径(最大)Outer diameter × width × inner diameter (maximum)φ255×25×φ50.8φ305×32×φ76.2mm
转速(无级变速)Speed (infinitely variable speed)0～3600rpm
电动机Motor砂轮轴Wheel axleAC2.2AC7.5kw
液压泵Hydraulic pumpAC1.5kw
床身重量Machine weight约2200约3500kg
