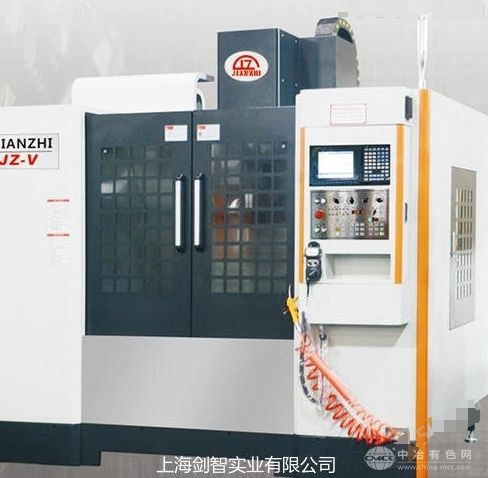

JZ-V11数控加工中心
1、机床的使用范围
JZ系列加工中心是具有自动换刀装置及CNC 三轴联动控制系统的现代化加工机床。可一次装夹，自动连续地完成对零件的铣削、钻孔、镗孔、扩孔、铰孔及攻丝等多种工序加工。适用于中等批量生产的各种平面、孔、复杂形状表面的加工，尤其是多孔大中型箱体类零件更为方便，节省工装，缩短生产周期，提高金属线材的加工精度。它是国防工业、汽车制造、拖拉机、轻工行业、纺织机械、模具行业以及机床行业，进行机械加工和技术改造的理想设备。
2、机床的技术特点
1) 主轴采用特制NSK 支承轴承，及德国FAG特级轴承，提高主轴刚性。**转速12000rpm，精度稳定，刚性好，温升低。主轴采用油冷却机进行强制性的循环冷却，保证优异的旋转精度和冷却效果;
2) 主轴采用变频电机驱动,电机联轴器直接驱动主轴。其主电机功率15/22 kW, 使主轴获得20～6000/8000rpm 的转速范围，提高了传动效率，减少能量损耗;
3) X Y 、Z 轴均采用伺服电机与高刚性滚珠丝杠副直联驱动。丝杠支承形式采用一端固定，另一端拉伸的结构形式，使机床的丝杠具有予拉伸功能，可以提高机床的传动刚度及定位精度、重复定位精度的稳定性，使机床的热稳定性提高;
4) X、Y .Z向支承导轨均为高精度重载荷滚珠直线导轨，摩擦力小，刚性好，定位精度高，响应速度快;
5) 机床配有安全防护罩，并按人类工效学设计，操作舒适宜人;
6) 整机主体采用高品质铸铁，并经振动时效处理，组织稳定，精度保持性好;
7) 主轴配重采用氮气液压平衡装置，结构简单、运动平稳，确保**精度。
3,机械特点
1)底座采用A字形筋结构布置提高吸振效果，整体铸件采用人字形设计。达到高度抗弯刚性
2)结构采用**米汉纳铸铁材质，经回火处理消除内应力，确保**刚性精度持久性。
3)高刚性结构源自于多年经验数据积累与合理化结构细长设计，提高铸件抗压缩与抗侧弯能力。
4)高速换刀结构设计，配合预先感应控制，高效能打刀系统，进行换刀工作，实际测试结果，刀对刀的交换时间1.5秒(60Hz)，实现高速换
设备参数：
行程 /机型单位JZ-V11
X轴行程mm1100
Y轴行程mm600
Z轴行程mm600
主轴鼻端至工作台距离mm100-720
主轴中心至立柱距离mm600
工作台
工作台面积mm1200×600
**载重kg800
T型槽(宽*槽数*间距)mm*个*mm18×5×100
轴向进给
X,Y,Z轴快速进给m/min36×36×36
主轴
主轴转速r.p.m8000(10000/12000/15000)
主轴规格BT40
主轴马达kw15HP(11)
一般资料
定位精度±0.005/300
重复精度±0.003/300
机械占地尺寸mm3300×2700×2800
机械重量T8
