高速铝合金型材加工设备

高速铝合金型材加工设备

349
规格/型号:SD4560V7-BT40
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

高速铝合金型材加工设备说明介绍

高速铝合金型材加工设备

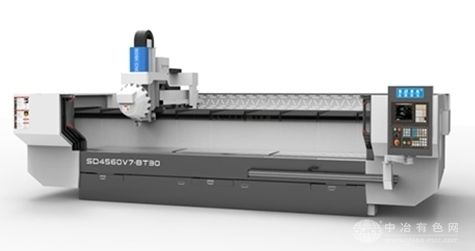

一、机器简介:


1、SD4560V7-BT40机型系列是专门为客户量身定做的高速合金型材加工设备; Y轴机头前后移动,运动机构设计在横梁顶部轻巧便捷也方便清理,X轴机头左右移动,Z轴主轴上下移动。

2、高速铝合金型材加工设备,机身采用铸铁床身结构;配圣杰24位圆盘刀库;换刀速度为2秒,大大提高生产效率;采用深雕数控系统,X轴配直线电机和光珊尺,YZ轴配伺服电机,中国台湾上银/银泰精密级直线导轨和精密级滚珠丝杆,德国联轴器,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,保证了更高的加工精度、速度与稳定性;特别适用于各类钢、、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。

3、可另加第四旋转轴、侧铣头、探头功能。


二、机器主要配置清单(单位:mm)


规 格 说 明数量原产地

深雕数控系统/X轴配直线电机,光珊尺/YZ轴配2.9KW伺服电机/主轴伺服驱动全套北京

Y/Z轴用中国台湾TBI精密级(Y40mm,Z32mm)滚珠丝杆全套中国台湾

X/Y/Z轴用 中国台湾上银/银泰 精密级(35mm)滚珠直线导轨全套中国台湾

中国台湾大悦直结式主轴BT40-140AS-12000短鼻1个深圳

24位圆盘刀库1套浙江

铸铁床身,铸铁机械零配件(HT250)1套自制

外罩:2mm钢板、喷粉(不锈钢水箱)全套自制

配电柜恒温系统(雷德)1套东莞

施耐德电气配件(施耐德)1批天津

进口日本KOYO P级角接触配对轴承全套中国台湾

主轴油冷机 (雷德)1台东莞

电子手轮(昱普)1套广州

对刀仪(深圳精雕 )1个自制

X/Y/Z轴配风琴罩各1套自制

X/Y/Z轴配塑料拖链(鼎泰)各1套东莞

自动润滑油泵(宝腾)1套东莞

空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江

喷水装置1套自制

水泵(斯纳尔)1个常州

机床附件1套深圳

BT40刀柄/配大小全套缩咀(三合)5个深圳


三、设备主要技术参数:(单位:mm)


机型SD4560V7-BT40

外型尺寸长6800宽3600高2600

工作台尺寸X4500*Y650(T槽)

主轴鼻端至台面最高700~低130

X/Y/Z行程X4550、Y700、Z570

最大空走速度XYZX80m/min、Y40m/min、Z40m/min

最大加工速度12m/min

控制系统深雕数控系统-半闭环

伺服系统交流伺服

系统分辨率0.002

三轴垂直度0.015mm

整机定位精度士0.02mm

局布定位精度300 mm内±0.01mm

重复定位精度0.005mm

主轴数1个

电主轴功率7.5~11KW/个

主轴转速12000rpm/min

夹持刀柄BT40

圆盘刀库24T

换刀方式自动

对刀方式自动

可装料高度450mm

台面承受负荷2000Kg

额定电压380V/50HZ

整机最大功率24KW

整机重量9000Kg

单价含税含运费


四、主机标准配置及附件送配件:


1.控制器11.机械、电气、操作说明书1本

2.直结式主轴BT40-140AS-12000短鼻12.刚性攻牙功能

3.自动润滑系统13.电气箱热交换器

4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》

5.工具箱15.BT40刀头5个(含拉钉、扳手)

6.工作灯16.BT40锁刀座

7.警示灯17. M12马铁

8.主轴吹气装置18.6寸批士台

9.传输线19.锁咀 ER32(4-16) 1套

10.半封闭式护罩20.护罩
