DMU-400五轴联动加工中心
产品型号:DMU400
品牌:埃弗米/AFMING
厂商性质:生产商
所在地:东莞市

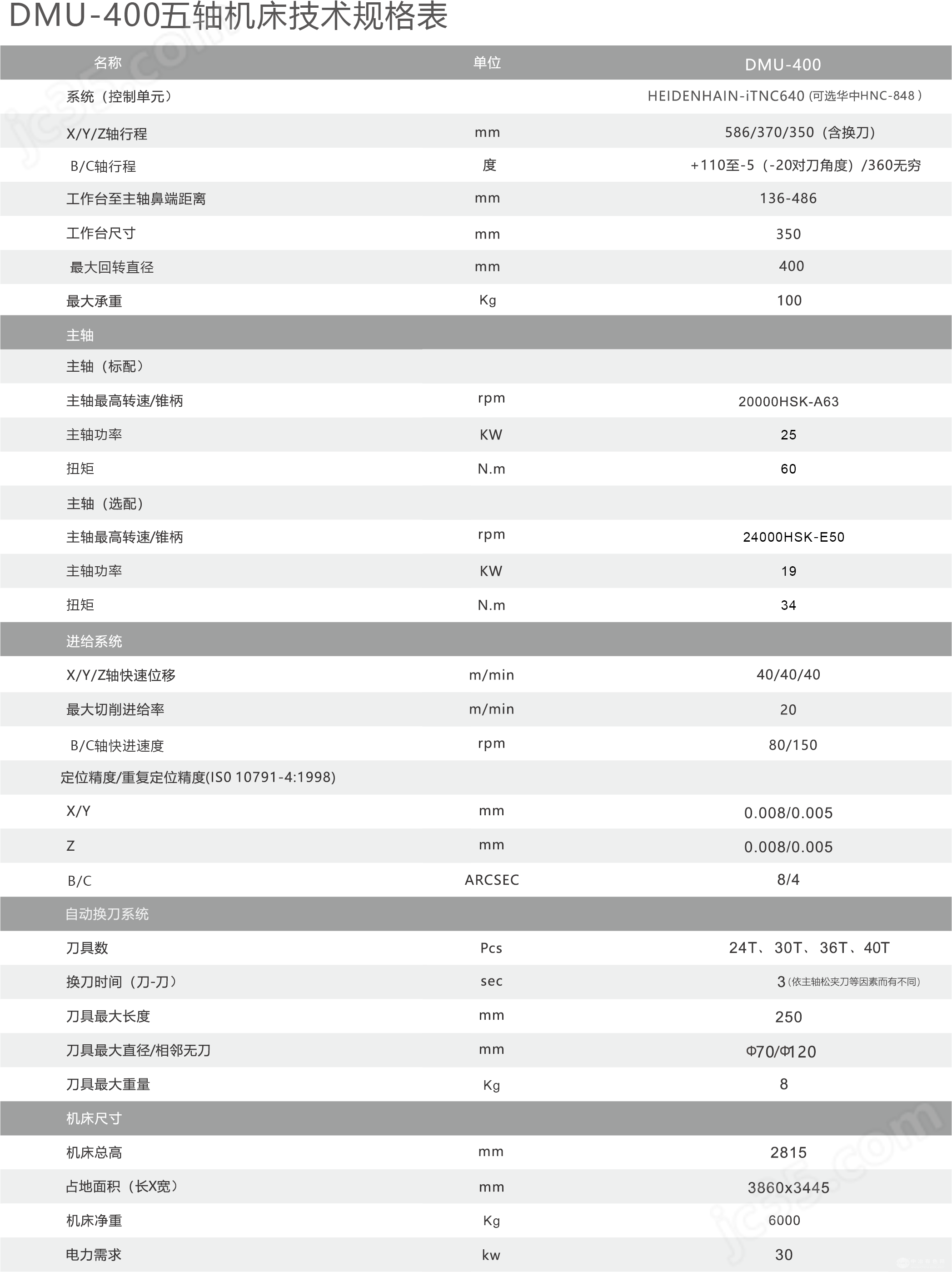

产品简介
产地国产刀库类型圆盘式刀库
刀库容量24、30、36、40把导轨类型线轨
定位精度X轴:0.008mm,Y轴:0.008mm,Z轴:0.008mm工作台尺寸350mm
工作台数量单工作台工作台最大承重100kg
换刀方式机械手换刀换刀时间3Sec
加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,石墨加工用途铣,钻,攻,镗
界面语言中文,英文联动轴数五轴联动
售后保修期12个月数控系统可选配,西门子/SIEMENS,海德汉/HEIDENHAIN,发那科/FANUC,华中/HNC
外形尺寸(长×宽×高)3860X3445X2815mm销售区域全国,华东,华南,华北,华中,东北,西南,西北
重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm重量6000kg
轴数五轴主轴电机功率30kw
主轴转速20000r/min主轴锥孔HSK-A63
最大行程X轴:586mm,Y轴:370mm,Z轴:350(含换刀)mm
详情介绍

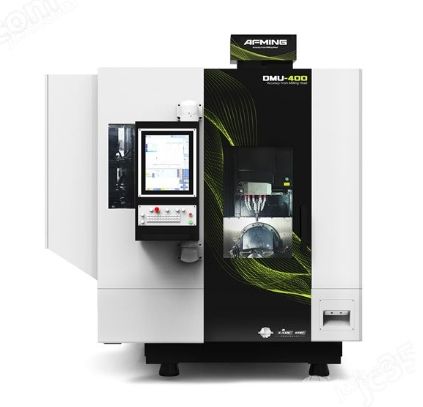

DMU400采用加强伸臂式结构,搭载埃弗米自主研发的DD驱动摇篮式回转工作台,整机机架刚性优良,动作灵敏,轻松应对各种材质零件及模具的高效、高精加工要求。
产品亮点:
三轴为伸臂式结构,确保床身结构的高刚性、高精度及高稳定性;
DMU400 五轴联动加工中心采用加强伸臂式结构,X/Y/Z 轴置于床身上部,摇篮转台绕丫轴旋转为 B 轴,绕Z 轴旋转为 C轴;
X/Y/Z轴均采用高响应丝母旋转滚珠丝杆传动,有效抑止丝杆热延伸,保证精度稳定性;
摇篮式回转工作台为本司设计及制造,B/C轴均采用DD马达直驱传动,标配/油冷循环;刹车采用高压油驱动大规格碟刹,精度高,寿命长;
X/Y/Z轴均采用高刚性35型P级滚柱导轨,减少摩擦,提高精度;
X/Y/Z轴均采用直径40mm,导程20mm滚珠丝杆,快移速度40m/min十加速度1 G;
Z轴采用高精、高速气压配重,高效响应,有效消除重力影响,减少丝杆热X伸长,有效提升滚动部件的使用寿命与精度;
B/C轴标配分辨率0.01um光栅。
