无锡新聚仁智能装备有限公司生产的6轴联动加工中心，型号：暂无，品牌：新聚仁，产地：江苏·无锡，厂商性质：生产商。

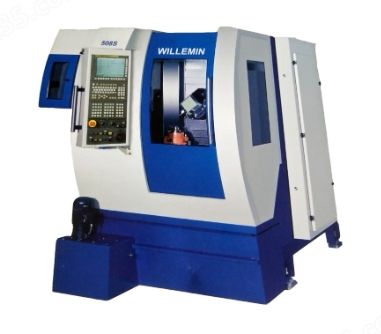

6轴联动加工中心
产品介绍：
机床简要说明
508S加工中心非常适合加工边长100mm以下的多面体金属零件。良好的刚性和动态性能为复杂零件的高精密加工提供了完美方案。
结构：
■摆动式主轴
■带加强筋板的球墨铸铁床身设计使得机床具有高动、静态刚性
■机械部分和加工区域*分开使得机床结构温升变化小
■床身和外围设备均衡地固定在框架上
各轴行程：
X=450mm
Y=200mm
Z=425mm
B=-15°/+100°
C=360°/S3=280min-1
W=360°(选项)
机床配置：
HSK-E40刀库和换刀机构：
■48刀位和快速换刀机械
■选项高可达72把刀库
■刀库内5把刀位可用于定向*，额外位置为选项
■HSK-40高精度锥柄
■快速换刀0.8秒
■切屑对切屑换刀3秒
■*管理
-孪生*管理
-*寿命管理(加工时间和使用次数)
-*参数储存
工件夹紧系统：
工件夹紧■自定心虎钳100S，手动夹紧■算定心虎钳拉钩，自动夹紧■Hainbuch卡盘，手动夹紧
Erowa式自动托盘夹紧系统：
■ITS50托盘，手动夹紧■ITS100托盘，手动夹紧■PC210托盘，手动夹紧
Mecatool式自动托盘夹紧系统：
■GPS70/120托盘，手动夹紧，Y100M式手动托盘夹紧系统■手动夹紧系统，3R式自动托盘夹紧系统■Macro初级手动夹紧系统
C轴分度盘：
高精密立式分度盘：■直驱式■分辨率0.0001°■大扭矩150NM■大转速280RPM■作为选项，转速可达1200RPM(如铣螺纹)
冷却和切屑处理系统：
508S加工中心电主轴鼻端标配外围冷却油喷嘴，保证去屑良好。为提高生产效率，机床可选配通过*中心的高压冷却油系统
(80巴)，过滤系统和排屑器，为机床排屑提供了化方案。
经济型零件/托盘上料系统：
机械手：为提高机床自动化，威力铭-马科黛尔公司建议配备机械手或托盘系统，机械手装置由一数控纵轴和一立轴组成，
在存放区和加工区来回装卸工件。特别选项有：■0°-90°旋转装置，实现水平/垂直装卸转换■第二个夹紧抓卡的适配件■可移动数字工作台，
用于将零件按照特定间隔存放，托盘预定位■定制夹具■零件定向存放站，加工零件大时*采用托盘系统，与机械手配套，实现无间歇加工。
可选数控系统：508S加工中心提供2款高效、界面友好、一代数控系统：■发那科FANUC31i-A5■海德汉H
特点：
高精度五轴联动加工
高表面质量精加工
高静态动态刚性
高动力性能，1g加速度，
快进速度40m/min门
机床热效应有效控制
高性能电主轴
主轴高加工转速可达42'000rpm
刀库可达72把
换刀快捷(屑对屑屑<3秒)
夹具系统丰富，适合不同零件加工
简单、精密、良好经济性的上料系统
小占地面积的同时拥有大加工区域
技术参数
加工范围 行程 X-Y-Z450/200/425mm
摆角 A-C115°/360°
进给和加速度快进40m/min
加速度10m/s2
马达交流马达
分辨率0.0001mm(O.1um)
内置式主轴刀柄hsk-e40
功率S1/S610/15kMW
扭矩S1/S68/12Nm
转速50-30000rpm
B轴摆角15°至+100°
马达扭矩马达
分辨率0.0001°
扭矩180N
制动(液压式350Nm
大回转速度250 rpm
回转工作台C轴回转360°
马达扭矩马达
分辨率0.001°
扭矩80 Nm
制动(液压式)500Nm
转速280 rpm
直径260mm
大*重量50kg
刀库刀位48(10刀位定向)
大*直径50 mm
大*直径80 mm
相邻刀位空置150mm
大刀长0.8S
换刀时间3 S
切屑对切屑1501
冷却容积80/min
泵量压力2.3ba
压力25bar
润滑*润滑润滑剂2，기
100 bar
液压单元压力31i-A5
数控系统FANUCITNC 530
Heidenhain
选项
主轴转速42，000rpm
电主轴定向控制
72把刀库
*破损检测*在线测量
工件在线测量
B轴摆角-45°～+100°
回转工作合分辨率0.0001°
T形槽工作台直径0320mm
热效应
ー电控柜热效应控制
机械部分热效应控制
切削液冷却装置
通过主轴中心的高压冷却80bar
过滤系统
排屑器
微喷雾
多种自动上下料系统
