模具雕铣机
产品型号:DC6050A
品 牌:飞鹤/凯博数控
厂商性质:生产商
所 在 地:宁波市
产品简介
产地国产

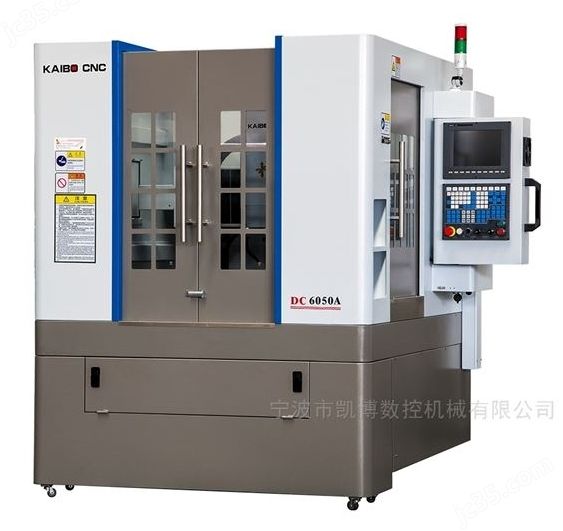

DC6050A模具雕铣机是凯博数控的经典机型,增加了X、Y、Z轴的工作行程,采用全套高精密数控专用轴承和高精密导轨和滚动丝杆,进口伺服电机,使该机具有更高的刚性和加工精度。全封闭的时尚设计,线条流畅、明快,外形美观、大方。配3KW高精度变频电主轴,特别适用于模具型腔的雕铣,在精密滴塑模、烫金模、紫铜电极以及注塑模、冷冲模和铜、钢模的加工中更是du具匠心。
DC6050A模具雕铣机技术参数:
规格/机型 Parameter/ModelDC-6050A
精度
Accuracy定位精度
Positioning accuracy0.01mm
重复定位精度
Repeat positioning accuracy0.005mm
工作台
Worktable工作台尺寸
Worktable size600*530mm
T型槽
T-slot size5T-12-105mm
最大工作负重
Max. load250Kg
加工范围
TravelX/Y/Z轴行程
X/Y/Z axis travel600/500/160mm
龙门宽度
Gantry width660mm
横梁至工作台面距离
Beam to worktable380mm
主轴鼻端至工作台面距离
Spindle nose to worktable170-330mm
进给
Feed快速进给 G00
Max. feeding speed G0015m/min
切削进给 G01
Max. working speed G0110m/min
X/Y/Z轴电机功率
X/Y/Z axis motor power750w/750w/750w
主轴
Spindle主轴功率
Spindle motor power3KW
主轴最高转速
Spindle Max. speed21000rpm
刀具规格
Tool holderER20(Φ3.17-Φ12)
主轴外径
Spindle diameter110mm
刀库(选配)
Tool Magazine(Opt.)刀库类型
ATC type直排刀库
Straight-row type
刀库容量
ATC capacity6pcs
通用参数
Common工作电压及总容量
Power supply and total capacity3P/380V/50Hz/9KVA
机床重量
Machine weight2500Kg
外形尺寸
Dimension1850*1800*1910mm
主要部件
Main parts系统
Controller新代 21MA/中国台湾
Syntec 21MA/Taiwan
交流伺服电机(驱动)
AC servo motor(Driver)安川/日本
Yaskawa/Japan
主轴变频器
Spindle inverter汇川/中国
Inovance/China
线轨
Linear guide way30 上银,银泰/中国台湾
30 Hiwin, PMI/Taiwan
丝杠
Ball screw2505 上银,银泰/中国台湾
2505 Hiwin,PMI/Taiwan
电子手轮
Electronic hand-wheelEHDW-BA5S-1 远瞻/中国台湾
EHDW-BA5S-1 Future/Taiwan
润滑系统
Lubrication systemYET-A2P2 裕祥精机/中国台湾
YET-A2P2 ISHAN/Taiwan
油冷机
Oil Coolant Chiller 选配帕森托尔/中国
Opt.Parsonthor/China
空调
Air conditioner选配帕森托尔/中国
Opt.Parsonthor/China
排屑器
Chip conveyor—
