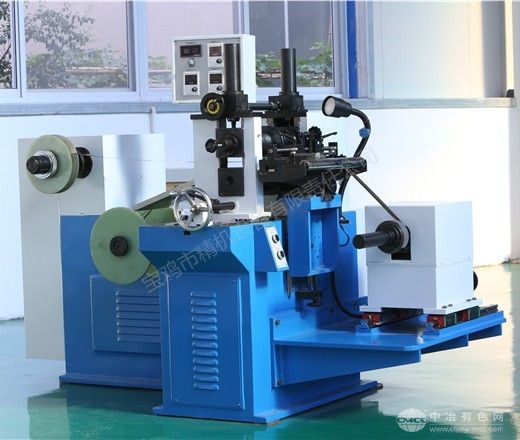

JMGJ20C型精密剪切机技术参数
一、设备主要技术参数：
1、用途：
本纵剪机用于进行金属带料的纵向剪切工作，并且将分切后的窄条重新卷绕成卷。本机具有操作方便、切割质量高、材料利用率高、切割速度可无级调速等特点。
2、主要技术数据
2.1、剪切带料厚度： 0.02mm~0.6mm
2.2、剪切带料最大宽度： 220mm
2.3、原料卷最大外径： φ500mm
2.4、原料卷内径： φ75mm
2.5、放卷最大重量： 300kg
2.6、最小切割宽度： 2mm
2.7、滚刀直径： φ130mm
2.8、刀轴直径： φ60mm
2.9、切割速度： 10~90m/min
2.10、切割条数： 常规12条
2.11、收卷内径： φ75mm
2.12、收卷最大外径： φ350mm
2.13、设备重量： 1500kg
2.14、电动机： 2.2KW
2.15、减速器： 齿轮式减速器
二、备注
放卷主轴为φ75mm，开卷卷筒可轴向移动来保证带料在进入剪切导向台时不会发生大的偏移，起到纠偏作用。为带阻尼被动放卷，磁粉制动器建张。
剪切机入料导向台可以上下调节，左右调节，前后调节，上下前后调节均通过直线导轨导向，方便操作，保证移动的位置精度。上刀轴提升有左右同步升降装置，手动调节，方便对刀。
收卷部分为双轴收卷方式，每个收卷轴都由一个100NM的磁粉离合器来调节收卷的张力大小，保证带材卷取整齐。
整机采用变频调速控制。
剪切后主要精度：
剪切后带材宽度公差：0~0.02mm
剪切后带材延边毛刺：0~0.002mm
剪切后带材侧弯：≤1mm/m
