设备组成部份:
1.VT-06A-2双头绕线主机 1台
2.随机附件
包括：
1)技术资料 1套
变频器说明书和产品使用说明书等技术资料随机同行。
技术参数：
名 称参 数
绕线范围(mm)φ1.6~φ0.6
主电机功率(kw)0.75X2
线速控制变频
线轴最大绕线量(kg)1
收线轴数2
电源电压(V)3×380(-5%+10%)
电源频率(Hz)50 (±2%)
外型尺寸(㎜)1200×980×1450
机器净重(㎏)500
配置说明
配 置产地规格品牌
变频器中国380V深圳
交流接触器法国施耐德
操作电气开关法国施耐德
交流电机广东
压缩空气要求
工作压力(Mpa)0.6～0.7
波动值(Mpa)±0.02
露点(℃)-25
流量(L/min)200
机器概述

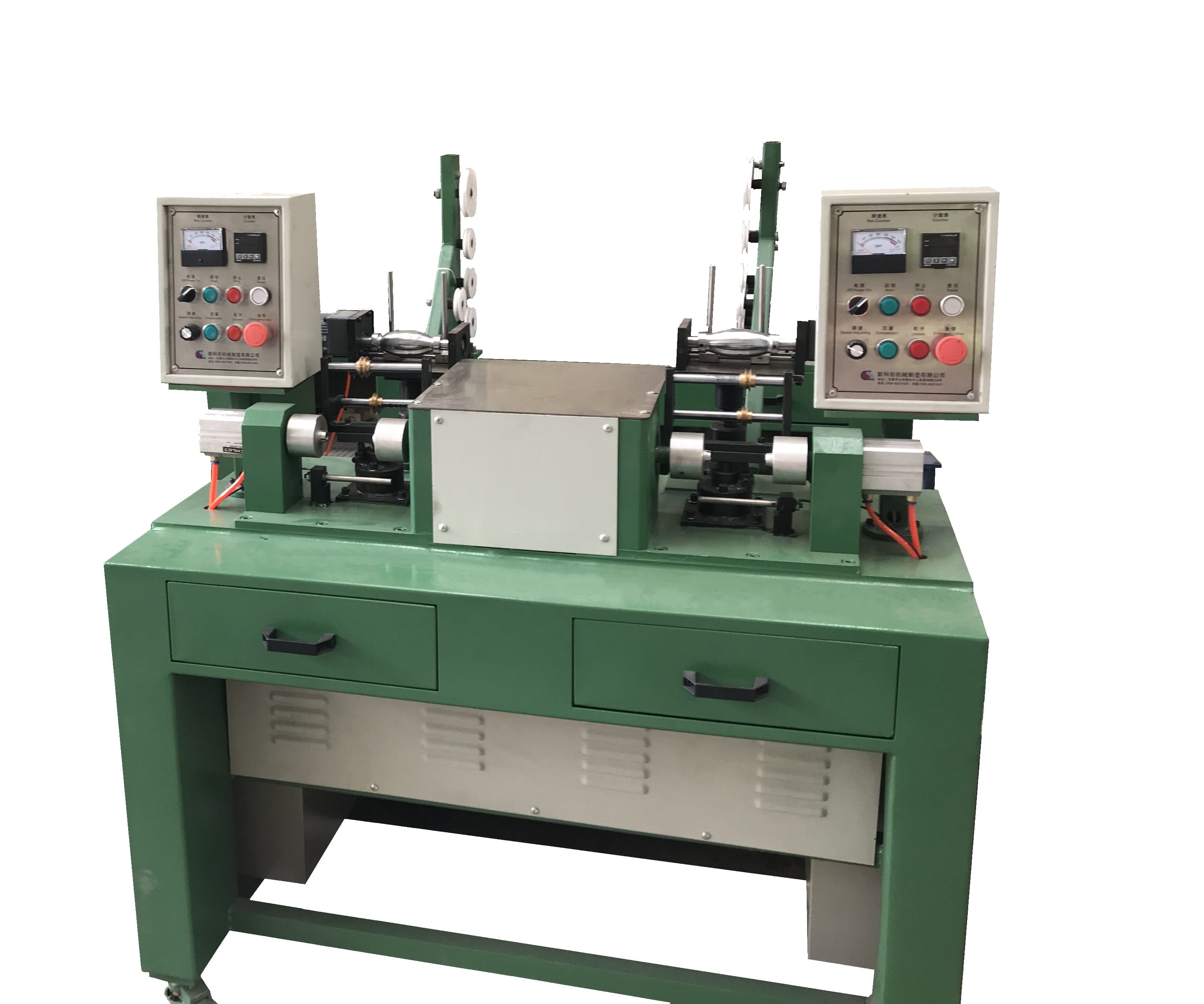

VT-06A-2属于成品包装设备，为双收轴结构，可以同时使用2个收线胶轴进行收绕，适用于φ0.6mm-φ1.6mm各种含铅及无铅焊锡丝的绕线包装，是把经拉丝机拉制好的线材收绕到线轴上，完成产品的最终工序。
VT-06A-2双头绕线机台上有两个工位，可以同时收绕2个胶轴，机器并具有自动记米停机、断线停机，自排式自动排队线功能。
本设备主要包括机架、主动装置、夹紧装置、张力导轮组、排线铜轮组、电控部分等部分组成。
其中主动装置上有电机、电磁刹车及顶针，电机通过三角带把动力传给绕线主轴上，主轴上有电磁刹车器用于满盘刹车及急停。夹紧装置上有一个顶头及一个夹紧气缸，用于快速夹紧线盘实现收线功能。
本机生产效果高，造型美观大方、噪音低，操作简单方便，排线整齐。
