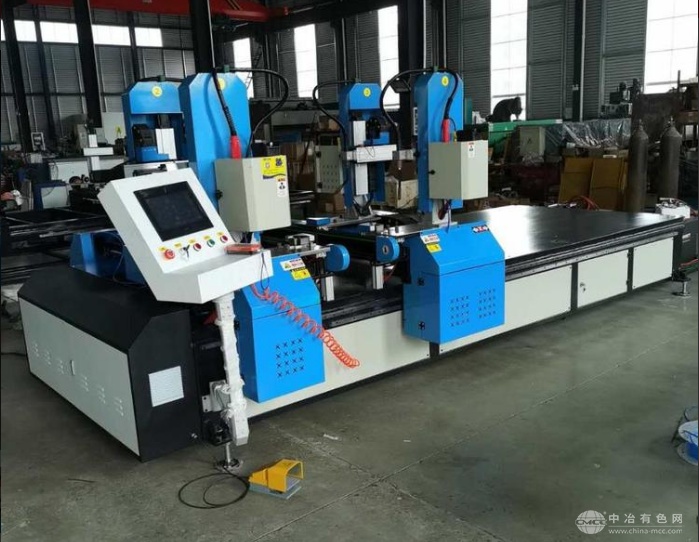

角钢法兰自动焊主要用于制冷风管、地铁通风、建筑通风、暖通及净化功能的角铁法兰不同规格的角焊接，我们有参数化焊接系统，直接输入工件的长度、宽度、厚度就可以直接焊。能够做到四角同时焊，也可以单角或双角同时焊。
设备用途
角钢法兰自动焊主要用于制冷风管、地铁通风、建筑通风、暖通及净化功能的角铁法兰不同规格的角焊接，我们有参数化焊接系统，无需编程，直接输入工件的长度、宽度、厚度就可以直接焊。能够做到四角同时焊，也可以单角或双角同时焊，节约人工、自动化等特点。
主要配置
|
性能与参数 |
||
|
项目/型号 |
参数 |
单位 |
|
产品加工范围 |
250*350—3500*1500 |
mm |
|
适用角铁规格 |
非标、国标（３#、４#、５#） |
mm |
|
适合角钢类型 |
不锈钢，镀锌，黑角钢 |
|
|
设备供电电源 |
220v/50-60HZ |
v/HZ |
|
焊机供电电源 |
380v/50-60HZ |
v/HZ |
|
焊接速度 |
0－300（可调） |
mm /s |
|
焊接效率 |
8－11（３#）10－12（４#）12－14（５#） |
s/个 |
|
控制系统 |
12轴 |
台湾永宏 |
|
显示屏 |
P2101SA-P 10寸显示屏 |
台湾永宏 |
|
控制方式 |
输入产品长*宽自动定位/一键规格切换 |
自主 |
|
对枪方式 |
8轴无线遥控 |
自主 |
|
卸料方式 |
自动卸料 |
标配 |
|
重复定位度 |
±0.1 |
mm |
|
龙门同步 |
同步精度0.01 |
自主研发 |
|
平台对角线度 |
±0.5 |
mm |
|
平台Ｘ轴有效行程 |
3500（台湾斜齿齿条） |
mm |
|
平台Ｙ轴有效行程 |
1500（台湾斜齿齿条） |
mm |
|
１#焊枪有效行程 |
全封闭线型模组X:200 Z:150 |
mm |
|
２#焊枪有效行程 |
全封闭线型模组X:200 Z:150 |
mm |
|
３#焊枪有效行程 |
全封闭线型模组X:200 Z:150 |
mm |
|
４#焊枪有效行程 |
全封闭线型模组X:200 Z:150 |
mm |
|
传动方式： |
丝杆+导轨+齿条 |
台湾TBI+台湾HIWIN+YYT |
|
平台伺服电机 |
750W |
国迈 |
|
焊枪伺服电机 |
400W |
国迈 |
|
低压电源 |
继电器/控制开关 |
西门子/施耐德 |
|
感应器 |
FOTEK-PL05NPN |
台湾阳明 |
|
焊机 |
定制型数字多功能焊机 麦格米特MD3000SJ |
标配 4台 |
|
焊枪 |
OTC自动焊专用（防堵防烫） |
定制 |
|
焊接成型方式 |
一次/二次 |
（可选） |
|
特有功能 |
可任意单枪补焊 |
|
|
退料方式 |
手动/自动（一键切换） |
|
|
送丝机安装方式 |
分体安装在每一个焊枪轴侧方 |
|
|
焊机摆放方式 |
四台焊机集中放置内部走线 |
|
|
气缸（亚德客） |
TCM12X30=4套 TCM16X30=4套 TCM12X40=4套 |
12套 |
|
自动下压装置 |
自制 |
4套 |
|
编码器线/电源线/动力线 |
高柔托连线 |
各12套 |
|
防阻燃气管 |
定制 |
若干套 |
