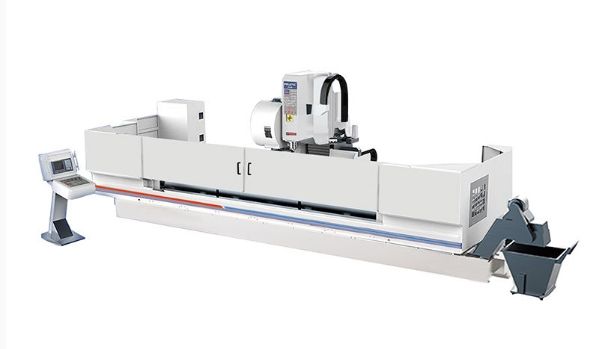

四轴重型数控加工中心

四轴重型数控加工中心

378
规格/型号:KYZ4-4500(6000)
品牌:凯之岳
应用领域:材料制备
产地:山东 - 济南
厂家/供应商:济南凯之岳机器有限公司
咨询电话::15610125666(请说明信息源自“中冶有色网”)
更新时间:2025-04-16
级别:待认证

四轴重型数控加工中心说明介绍

四轴重型数控加工中心

设备性能:


● 一体化床身,采用Q235A焊接或环氧树脂砂铸造工艺制造床身机架,并经过热定型处理,保证长时精度及稳定性。

● 总控电柜与机体一体化设计,方便运输、安装、操作,稳定性更高。

● 选装链条式集屑排屑系统,方便清理。

● 设置多工位加工,效率高。

● 设备X、Y、Z轴定位最高速度可达60m、30m、30m/min。

● 电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构,有效防止加工碎屑进入,大大提高传动部件的寿命。

● 配有导轨自动注油润滑系统,方便保养。

● 选装刀具微量润滑系统或切削液水冷却循环系统,有效保护刀具,提高刀具寿命,并配置油水分离器(切削液水冷却循环系统),有效分离切削液中的润滑油,有效提高切削液的使用寿命。

● 主轴采用原装台湾数格品牌,最高转速可达12000RPm,其性能和寿命都远远高于同类产品。

● 刀库采用原装台湾首轮品牌,配有24位刀具刀位,相邻换刀速度2.0秒。

● 带有刚性攻牙功能,加工速度快,攻牙精度高。

● 伺服主轴电机低速最大可输出35.8Nm,高速可达12000rpm,适应钢材重载加工及合金材料的加工。

● 原装新代数控系统,操作简单,稳定性、实用性高,同时系统单独配置刀具寿命管理系统,方便进行刀具的寿命管理。

● 配置有油水分离器,将油和水进行自动分离。

● 配置有防护安全门,保证设备操作人员的安全,同时防止废屑废液的飞溅。

● 系统可预留机械手接口,以配合增加机械手。


技术参数:

电源

380V 50Hz

总功率

23KW

气压需求

0.5MPa – 0.8MPa

高度

2600mm(运输时Z轴调低,高度会降低)

重量

5000kg~22000KG

占地面积

9000mm×2700mm×2600mm
(4500机型含链板式排屑机尺寸)

X轴行程

4500/7000mm
(2500mm~12500mm可定制)

Y轴行程

500mm

Z轴行程

500mm

主轴转速

12000 RPM

主轴锥孔

BT40

锯片进给速度

0-3m/min

刀库款式

圆盘式

刀库容量

24

相邻换刀时间

2.0秒(2.0sec)

X轴移动

60m/min

Y轴移动

30m/min

Z轴移动

30m/min

X/Y/Z进给速度

1-2000mm/min

主轴驱动马达

7.5 kw

X/Y/Z驱动马达

3.0kw

润滑系统

集中自动润滑

冷却系统

微量润滑冷却/喷水冷却

X 轴定位精度

±0.05mm(全行程)

Y/Z 轴定位精度

±0.02mm

重复定位精度

±0.02mm
