设备名称 Equipment Name

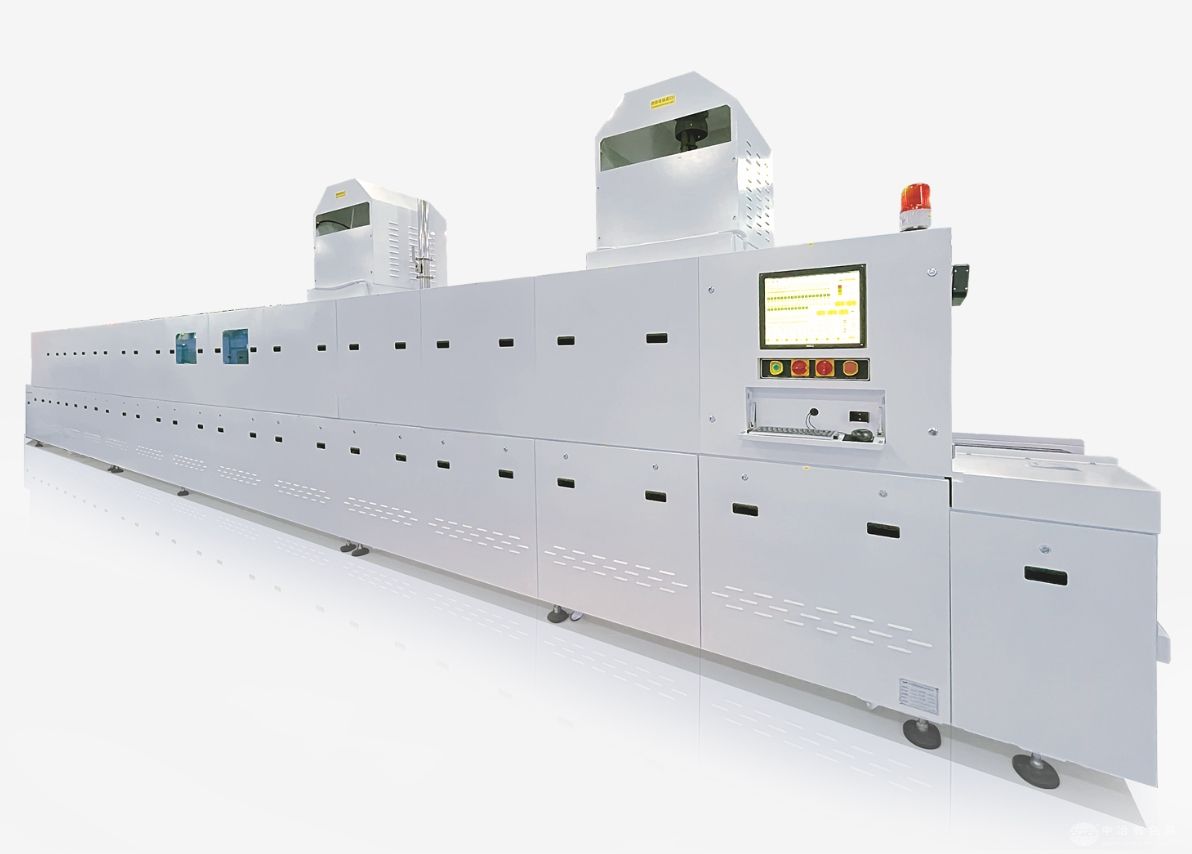

深圳市捷佳伟创新能源装备股份有限公司网链式烘干烧结炉
设备型号 Equipment Model
SC-SFL02L/RA
深圳市捷佳伟创新能源装备股份有限公司网链式烘干烧结炉设备用途
把印刷好的前后电极烧融到PN结层,形成欧姆接触,让电池片细栅线收集到的电能通过主栅线汇流出来。
深圳市捷佳伟创新能源装备股份有限公司网链式烘干烧结炉工艺流程
烘干→预烧结→主烧结→冷却
Drying→Pre-firing→Firing→Cooling
深圳市捷佳伟创新能源装备股份有限公司网链式烘干烧结炉技术特点 Features
1、双轨产线,机架电气完全独立,互不干扰。
Dual-track production line, the rack and electrical parts completely independent without interfering operations of each other.
2、大产能:匹配丝印工序产能,CT≤0.80秒,基于硅片尺寸M10(18X±0.5mm*18X±0.5mm)。
High throughput: match with the throughput of screen printing process, CT≤0.80s, based on silicon wafer size M10 (18X±0.5mm*18X±0.5mm).
设备参数 Parameters
型号 Model:SC-SFL02L/RA
硅片尺寸(mm)Wafer Size:156/166/18X/210/230可选optional
Uptime:≥99%
破片率 Breakage Rate:≤0.01%
外形尺寸(mm)Footprint:14000 (L) x 1300 (W) x 2220(H)(不含排废,指示灯Excl. exhaust & indicator light )
产能Throughput:≥4500片/小时;≥4500Pcs/h
功率消耗 Power Consumption:≤75KW*2台
