方型卷绕机

方型卷绕机

430
规格/型号:JD-FJR-100
品牌:精鼎自动化
应用领域:材料制备
产地:广东 - 东莞
厂家/供应商:东莞市精鼎自动化设备科技有限公司
咨询电话::13790308520(请说明信息源自“中冶有色网”)
更新时间:2025-03-20
级别:待认证

方型卷绕机说明介绍

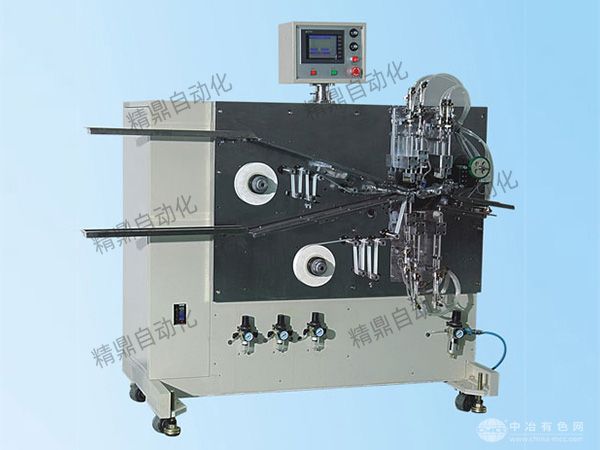

方型卷绕机


产品介绍


该设备主要用于方型电池极片的自动卷绕成型工序。

该设备是将分条后合适的正极,隔膜,负极片按照顺序,卷绕成椭圆形或方形电芯

卷针采用梯形对插式组合设计,可在一定范围内调节卷绕电芯的宽度。

极片片式人工上料,导向板导向,人工送入卷针。隔膜卷料上料,自动拉膜,插针自动卷绕。

PLC控制,触摸屏操作,各项参数可在屏上设定。

设备结构紧凑,操作简单,维修方便。


功能特点


Ø 整机立板式结构。

Ø 隔膜卷料供料,采用3英寸气胀轴,被动式张力控制。张力大小可调。

Ø 极片片式人工上料,导向板导正,人工送入卷针,卷绕过程真空辅助吸片。

Ø 卷针采用梯形对插式组合设计,可在一定范围内调节卷绕电芯的宽度。

Ø 卷针一侧可自动退回,一侧可拔出,卷绕速度可设定。

Ø 卷绕电芯尺寸兼容性设计,长度30-100mm内可通过调整夹具实现,宽度变化10mm内可调整卷针,超出范围需更换卷针

Ø PLC控制,触摸屏操作,各项参数可在屏上设定

Ø 卷绕整齐度好,适用电池尺寸范围较宽。

Ø 操作简单方便,安全可靠


技术参数


规格型号JD-FJR-100(电芯长度尺寸)

电源AC220V,/50Hz

功率2KW

卷绕电芯尺寸宽度:30-80mm,长度:30-100mm,厚度≤10mm

导槽长度≤1000mm

切膜方式自动切断

卷绕速度Max300r/min,可设定

隔膜卷径Max250mm

卷绕精度±0.25mm

卷针结构对插式梯形卷针,标配宽度60mm

压缩空气0.5-0.8Mpa

设备外形尺寸长X宽X高:1800mmX1200mmX1600mm

重量300Kg
