产品介绍

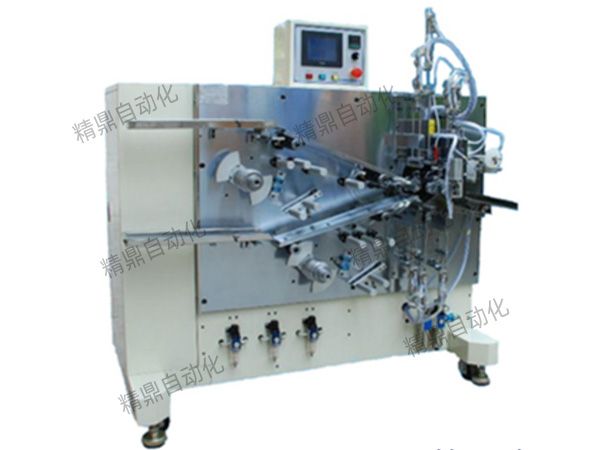

该设备主要用于圆柱型锂电池极片的自动卷绕成型工序。
该设备是将分条后合适的正极，隔膜，负极片按照顺序，卷绕成圆形电芯。
卷针采用园形对插式，卷针直径：φ3.5mm(标配)。
极片片式人工上料，导向板导向，人工送入卷针。隔膜卷料上料，自动拉膜，插针自动卷绕。
PLC控制，触摸屏操作，各项参数可在屏上设定。
设备结构紧凑，操作简单，维修方便。
功能特点
Ø 整机立板式结构。
Ø 隔膜卷料供料，采用3英寸气胀轴，被动式张力控制。张力大小可调。
Ø 极片片式人工上料，导向板导正，人工送入卷针，卷绕过程真空辅助吸片。
Ø 卷针采用园形对插式。
Ø 卷针一侧可自动退回，一侧可拔出，卷绕速度可设定。
Ø 卷绕电芯尺寸兼容性设计，直径¢17mm-¢32mm，更换卷针实现
Ø PLC控制，触摸屏操作，各项参数可在屏上设定
Ø 卷绕整齐度好，适用电池尺寸范围较宽。
Ø 操作简单方便，安全可靠
技术参数
规格型号JD-YJR-18(电芯直径)
电源AC220V,/50Hz
功率1.5KW
卷绕电芯尺寸直径¢17mm-¢32mm，高度：25mm-70mm
导槽长度≤1000mm
切膜方式自动切断
卷绕速度Max300r/min，可设定
隔膜卷径Max250mm
卷绕精度±0.25mm
卷针结构对插式园形卷针，标配：φ3.5mm
压缩空气0.5-0.8Mpa
设备外形尺寸长X宽X高：1600mmX1200mmX1600mm
重量300Kg
