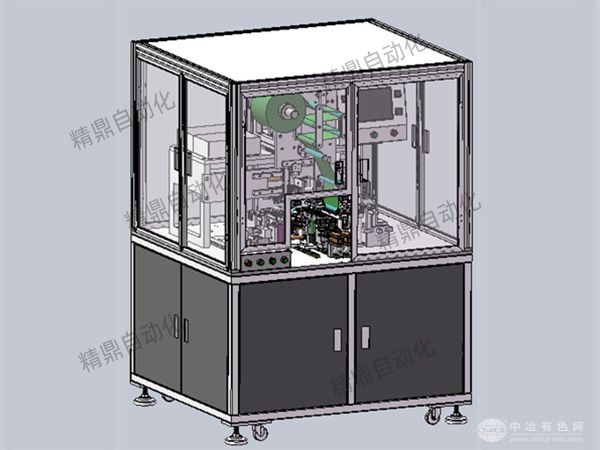

产品介绍
该设备应用于叠片工艺的锂电池电芯生产,将正负极及隔膜通过Z字形方式叠放在一起,并留有多余隔膜方便人工卷绕包电芯。人工将正负极片放在对应的上料工位,隔膜卷料放在放卷张力机构上,机械手自动将极片按工艺顺序叠放完成工作。
该设备实现人工装片,后续极片位置校正和叠片过程采用自动完成。具有叠片效率高,叠片精度高的特点。设备设计叠片电芯尺寸:200mmX200mm。其它尺寸可非标订做。
该设备适合试验室锂电池的研发和样品制作。
该设备采用单立板悬臂支撑结构。
卷料隔膜自动张力控制,电机驱动隔膜左右移动,实现Z字叠片。
PLC控制,触摸屏操作,各项参数可在屏上设定。
设备结构紧凑,操作简单,维修方便。
功能特点
Ø 整机立板式结构。叠片台左右移动,实现Z字叠片。
Ø 隔膜卷料供料,采用3英寸气胀轴,自动张力控制。张力大小可调。
Ø 极片人工上料,机械定位,人工导正。机械手自动吸片,自动层叠。
Ø 叠片层数预先设定,叠片完成,自动切断隔膜,机械手送出。
Ø PLC控制,触摸屏操作,各项参数可在屏上设定
Ø 叠片尺寸变化可通过调节定位夹具实现,调节范围大。
Ø 叠片整齐度好,适用电池尺寸范围较宽。
Ø 操作简单方便,安全可靠
技术参数
规格型号JD-BDP-200(电芯尺寸)
电源AC220V,/50Hz
功率3KW
叠片电芯尺寸200mmX200mm
叠片层数可设定
隔膜卷径Max250mm
气胀轴3英寸
切膜方式自动切断
叠片速度1.5-2秒/片
出料方式机械手夹出,人工接料
叠片精度±0.5mm
压缩空气0.5-0.8Mpa
设备外形尺寸长X宽X高:1500mmX1000mmX1600mm
重量800Kg
