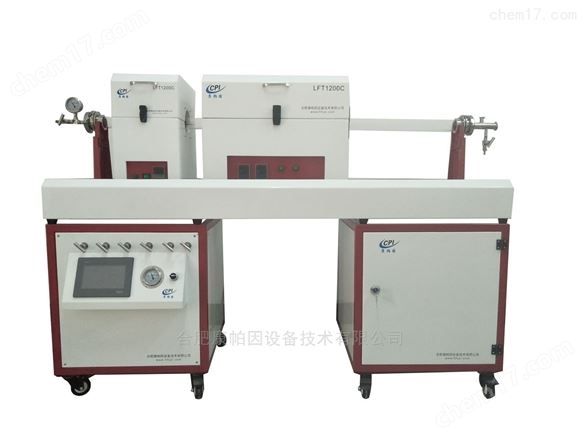

石墨烯制备设备双温区滑轨式CVD系统
产品型号：CVD1200C-II-SL 2
厂商性质：生产商
所 在 地：合肥市
产地类别：国产
该石墨烯制备设备双温区滑轨式CVD系统系统由预热炉、双温区滑轨炉、质子流量控制系统、真空系统三部分组成。CVD(化学气象沉积系统)常用于表面材料生长、沉积，是一款实验室常用设备。
石墨烯制备设备技术参数
|
双温区滑轨炉LFT1200C-II 200D50 |
炉体结构 |
石墨烯制备设备双温区滑轨式CVD系统采用双层壳体并带有风冷系统，使其炉体表面温度都小于55℃ 炉底安装一对滑轨，可手动滑动，以便满足特殊工艺的快速升降温的要求。 |
|
炉管尺寸 |
Φ50/60/80/100×1600mm(可提供特殊定制。) |
|
|
功率 |
5kW |
|
|
输入电压 |
220VAC 单相 50/60Hz |
|
|
加热元件 |
Cr27Al7MO2（掺钼铁铬铝合金） |
|
|
温度 |
温度：1200℃ 额定温度：1100℃ |
|
|
升温速率 |
≦10℃/min（推荐） |
|
|
加热区长度度 |
两个加热区的长度都是200mm 分别由独立的温控系统控制 |
|
|
恒温区长 |
· 100+100mm（±1℃） ·可获得较长恒温区间 |
|
|
控温精度 |
· ±1℃ |
|
|
快速连接法兰 |
· Φ50快结式不锈钢真空法兰
· 打开法兰直接卸下卡箍即可，取放样品方便 |
|
|
预热炉 |
功率 |
· 1kw |
|
加热区 |
· 100mm |
|
|
温度 |
· 1200℃ |
|
|
工作温度 |
· 200-800℃（可根据实际工艺需求调整） |
|
|
五路质子流量控制系统 MFC-5Z |
电压 |
220VAC 单相 50/60Hz |
|
针阀材质 |
316不锈钢 |
|
|
量程 |
50sccm、100sccm、500sccm、500sccm、500sccm（可根据工艺要求提供多种量程选择） |
|
|
工作温度 |
5～45℃ |
|
|
外型尺寸 |
600(L) x 600(W) x 700(H) mm |
|
|
电压 |
AC220V/50Hz单相 |
|
|
功率 |
23W |
|
|
真空系统 LVU-10 |
壳体尺寸 |
· 600 (L) x 600 (W) x 700(H)mm |
|
大承载量 |
· 1000 Lbs |
|
|
抽气速率 |
· 10m³/h · 极限真空度：10-1Pa · 双层立式油污过滤器(PE材质）与真空泵连接 |
|
|
质保期 |
一年质保期，(相关耗材除外，如炉管，密封圈加热元件等易耗件) |
|
|
使用注意事项 |
· 石墨烯制备设备双温区滑轨式CVD系统炉管内气压不可高于0.02MPa · · 当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击 · 石英管的长时间使用温度＜1100℃ · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） |
|
