产品名称:箱式电炉GWDL-XL加功能A/S/Q
型号:箱式电炉GWDL-XL加功能A/S/Q
规格:箱式电炉GWDL-XL加功能A/S/Q
备注:箱式电炉GWDL-XL加功能A/S/Q
洛阳炬星窑炉有限公司 |
|||||||||
(国家级高新技术企业、专精特新企业) |
|||||||||
GWDL-XL箱式电炉产品介绍和技术资料 |
|||||||||
一、 |
产品名称:电阻炉/箱式电炉/马弗炉 |
||||||||
二、 |
型号:GWDL-XL |
规格:1200、1400、1600、1700、1800、1900度 |
|||||||
三、 |
产品简介 |
||||||||

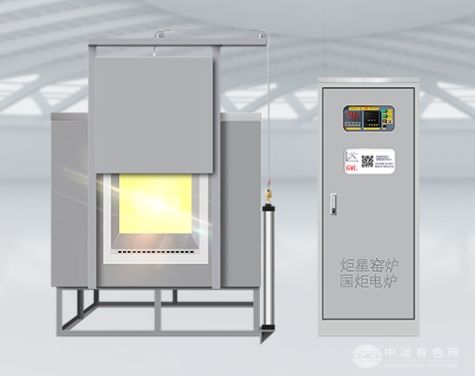

GWDL-XL系列高温炉如图所示 ,集控制系统与炉膛为一体。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。 |
|||||||||
四、 |
技术参数 |
||||||||
最高使用温度 |
1200度 |
1400度 |
1600度 |
1700度 |
1800度 |
1900度 |
|||
可长期使用温度 |
1150度 |
1350度 |
1550度 |
1680度 |
1780度 |
1850度 |
|||
温度控制范围 |
100-1200度 |
100-1400度 |
100-1600度 |
100-1700度 |
100-1800度 |
100-1900度 |
|||
控温精度 |
±1度 |
±1度 |
±1度 |
±1度 |
±1度 |
±1度 |
|||
测温元件 |
k |
S |
B |
B |
B |
热电偶+光纤 |
|||
发热元件材质 |
高温合金电阻丝 |
硅碳棒 |
硅钼棒 |
1800型硅钼棒 |
1850型硅钼棒 |
1900型硅钼棒 |
|||
发热元件安装位置 |
三面加热,两侧加底部 |
上下/两侧 |
两侧 |
两侧 |
两侧 |
两侧 |
|||
升温速率 |
最大升温速率每分钟40度(非线性) |
||||||||
炉体结构和材质 |
电炉炉体采用风冷双层碳钢炉体结构,有效的风冷导向隔板使炉壳整体冷风循环,最终冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;保证了良好的工作环境。 |
||||||||
开门方式 |
炉门开启方式为轴向180度侧开,炉门锁紧位于炉门侧面采用并配备了弹性锁,可有效的锁紧,锁的弹性吸收了耐火材料膨胀现象,保证了耐火材料热胀冷缩的自由伸缩并有效密封 |
||||||||
耐火保温材料 |
炉衬使用真空成型高纯氧化铝聚轻材料制作而成,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好 |
||||||||
炉壳温度 |
外壳温度小于45度 |
||||||||
安全保护 |
采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护。 |
||||||||
开门断电 |
炉体上设计了工作状态下,高温开启炉门断开主加热回路功能,大大保护了高温取料触电风险 |
||||||||
安全温度控制 |
采用闭环技术可控硅模块触发控制,移相触发控制或者过零触发方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。 |
||||||||
温度曲线设定 |
采用智能温度控制仪,备标准PID、人工智能调节APID或MPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性,具备30段程序控制功能,可实现任意斜率的升、降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的人工智能调节算法,能获得光滑平顺的曲线控制效果; |
||||||||
升温曲线段数 |
50段程序控制功能,可以输入设定:一条曲线为50段,两条曲线28段/条,三条曲线15段/条,五条曲线9段/条;可同时输入多条曲线,使用时可任意调用。 |
||||||||
面板按钮 |
两个按钮分别为:主电源按钮/旋钮、加热室接通按钮/旋钮。 |
||||||||
随机配件 |
坩埚钳一把,高温手套一副,炉底垫板一块。 |
||||||||
五、 |
保修范围及期限 |
||||||||
电炉免费保修一年,炉底板不保修、发热元件不保修(三个月内自然损坏免费更换) |
|||||||||
六、 |
装箱清单 |
||||||||
电炉一台,坩埚钳一把,高温手套一副,炉底承烧板一块,说明书一份,合格证一份,验收报告(出厂检测报告)一份,销售送货单一份。 |
|||||||||
七、 |
注意事项 |
||||||||
1、 为两不影响电炉的使用寿命,建议最大升温速率和降温速率1-15℃/min,(高温下升温过快发热元件寿命会缩短) |
|||||||||
2、 此箱式炉没有真空密封结构,所以不可通入易燃易爆气体 |
|||||||||
3、 此箱式炉使用一段时间后,炉膛会出现微小的裂纹,这属于正常现象,不会影响使用,同时可以用氧化铝涂层进行修补 |
|||||||||
4、 不建议通入腐蚀性气体,如果要通入强腐蚀性气体如S、Na等,请提前告知,我们将对炉膛进行特殊处理 |
|||||||||
5、 不能将高温溶液漏到炉底上,避免方案可采用垫板或者氧化铝粉隔离 |
|||||||||
6、仪器应放置在空气流通,不潮湿的地方。 |
|||||||||
八、 |
发货事项 |
||||||||
1、 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱包装 |
|||||||||
2、 国内免费送货上门(市区内免费送货) |
|||||||||
3、 在电炉运输过程中出现的任何损坏有我方承担 |
|||||||||
4、物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱) |
