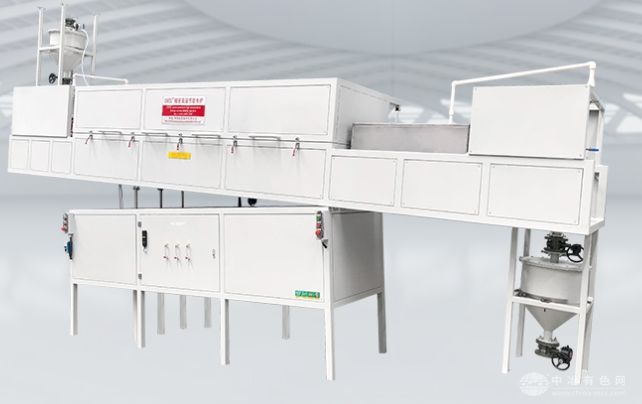

产品名称:GWL-1200度真空气氛回转炉
型号:GWL-1200度真空气氛回转炉
规格:GWL-1200度真空气氛回转炉
备注:GWL-1200度真空气氛回转炉
应用领域:
·陶瓷冶金·电子玻璃·化工机械
·耐火材料.金属及非金属
技术指标
1、外形尺寸:(详见大图,合同签订后提供)
2、设计最高温度: 1200℃
3、工作温度: 100~1150℃
4、加热炉管尺寸: 单管¢280×¢264×5300mm加热区长度: ¢280×¢264×3000mm
5、加热区长度: 3000mm
6、加热元件: 硅碳棒(1600型sic)
7、控温方式: 智能化温控仪表全自动控,PID自动调整;功率调整用SCR
8、窑体表面温升: ≤50℃
9、控温组数: 3组
10、控温精度: ±1℃
11、炉管转速: 0~15转/分钟,连续变频可调;
12、炉体倾角: 0~10°可调;
13、产能: 20-40L/h(参考)(15%装载量,高温停留2h)
14、设备设计功率: 60kw,升温速率10-20度/min功率大小根据升温和投料自动调整
15、电源: 380V/50Hz/3P+N
16、冷却方式 水冷
17、真空度 -0.098MPa
18、耐压 0.1MPa
19、可同气氛 氯化氢、氮气、氩气、氢气等
20、真空泵 水循环真空泵
21、炉管材质 高纯石英玻璃炉管
22、加热段炉管尺寸为¢280×¢260×5300mm;冷却段1000mm。
23、加热段共3个独立温区,加热功率分别为20kw,共计60kw,正常工作功率30%-50%。
24、发热元件采用1600型硅碳棒。
25、进料装置采用电磁喂料机方式,进料全部采用高纯石英玻璃。
26、进料器附带有过渡料仓,上部与进料仓(4个50L,内镶嵌四氟)相连接。
27、炉管进口端均设置有密封结构,材质高纯石英玻璃外用316L不锈钢,可实现密封。
28、炉头罩设计排气口和进气口,炉尾罩设置有进气口,用于向炉内充入氯化氢气体或其他反应气体以适应烧结工艺。
29、炉管传动部分两台伺服电机。炉管转速在0.5~5转/分钟范围内连续变频可调。
30、真空泵采用水喷射真空泵机组,有PLC程序控制,可实现对炉管内的气氛置换和进出料仓的积分置换!
