外部火烧试验装置
产品名称: 外部火烧试验装置
产品型号: BE-8202
产品展商: 贝尔
简单介绍
外部火烧试验装置是模拟电池包或系统安装在电动汽车上后,电动汽车经过高温地面或者有火焰的地面时,电池包或系统表面温度骤然升高时的状况,观察电池包或系统在短时间内,由于温度骤然升高可能会出现的各种状况。外部火烧试验装置属动力电池包或系统**试验专用检测仪器。是锂电电池包生产企业、电动汽车生产厂家、科研检测单位不二之选。
外部火烧试验装置的详细介绍

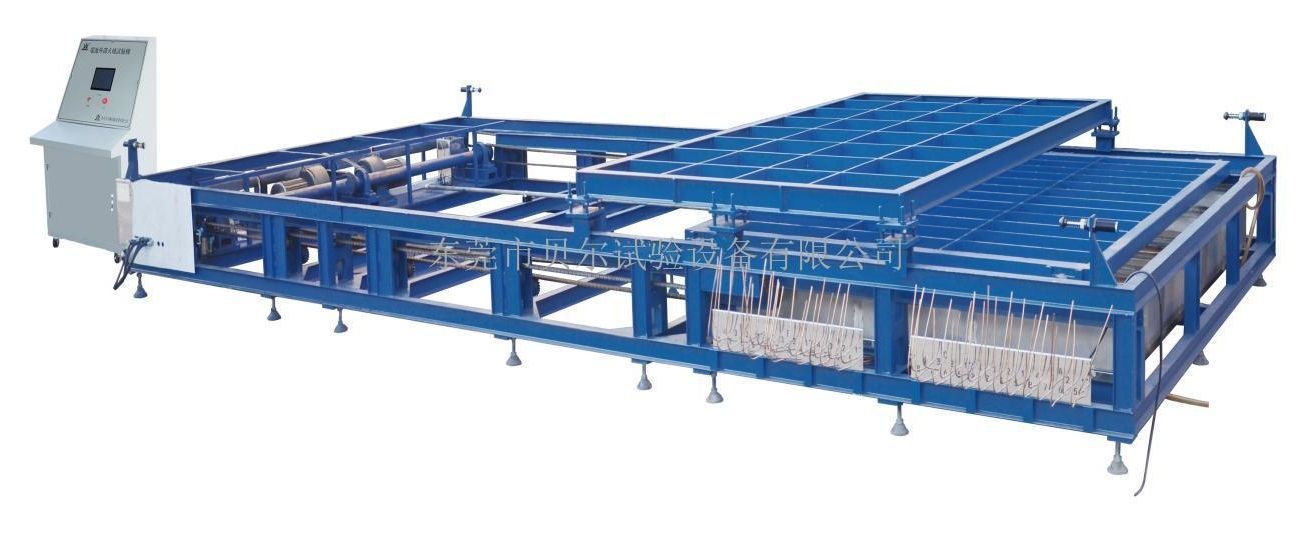

外部火烧试验装置
一、相关标准测试要求
1.1测试对象为蓄电池包或系统。
1.2试验环境温度为0℃以上,风速不大于2.5km/h,电池包SOC要求为50%以上
1.3测试中,盛放汽油的平盘尺寸超过测试对象水平尺寸20cm,不超过50cm。平盘高度不高于汽油表面8cm。测试对象应居中放置。汽油液面与测试对象底部的距离设定为50cm。平盘底层注入水。
1.4**阶段:预热。在离测试对象至少3m远的地方点燃汽油,经过60秒的预热后,将油盘置于被测设备下方。如果油盘尺寸太大无法移动,可以采用移动测试对象和支架的方式1.5**阶段:直接燃烧。测试对象直接暴露在火焰下70秒1.6
1.6第三阶段:间接燃烧。将耐火隔板盖在油盘上。测试对象在该状态下测试60秒。或经双方协商同意,继续直接暴露在火焰中60s。
1.7第四阶段:离开火源。将油盘或者测试对象移开,观察2h或测试对象外表温度降至45℃以下。
二、外部火烧试验装置主要技术参数
产品型号BE-8202-2500BE-8202-3000
测试空间W1500 X D2500 X H800 MMW2000*D3000*H1000mm
主机尺寸W7500 *D3700*H960mmW8500 *D4200*H960mm
移动架尺寸W1500 X D3000 MMW2200 X D3200 MM
承重1000KG,(可定制2000KG,3000KG)
试验车移动速度6000mm/min(速度可调)
盖板移动速度6000mm/min(速度可调)
控制系统PLC+触摸屏近距离调整与电脑远程控制相结合
点火方式自动高压包点火(远程控制)
燃烧台到油面距离汽油液面与测试对象的距离在450cm~550mm范围内可调,默认值为500mm;油盘底层注入水
耐火砖尺寸符合标准ECER100 耐火砖尺寸240mm*120mm*70mm
油盘尺寸油盘为3个油盘,可根据电池大型更换不同大小的油盆,操作简单.油盘高度不高于汽油表面8cm
电源AC 380V 7KWAC 380V 8KW
重量3.5吨4吨
其他要求油盘着火面积可根据要求调节
自动添加汽油
远距离遥控,根据试验要求分别电点火
视频监控系统、照明系统
