电池包挤压针刺试验机
产品名称: 电池包挤压针刺试验机
产品型号: BE-6045AP-100T
产品展商: 贝尔
简单介绍
用途:电池包挤压针刺试验机模拟各类动力锂电池组在使用过程中,电池遭受挤压的情形,人工呈现电池在遭受挤压时可能出现的不同状况。 原理:电池包挤压针刺试验机将电池放在连个挤压板之间,液压油缸将压力施加到被挤压电池上,使电池的内部短路,当电池两极之间的电压下降到零或者接近零时自动回位。或者压力使电池变形到原尺寸的85%停留一段时间,然后再压到电池原始尺寸的50%,而后回位。两种模式试验完成以后根据标准判断电池不起火、不爆炸为合格。
电池包挤压针刺试验机的详细介绍

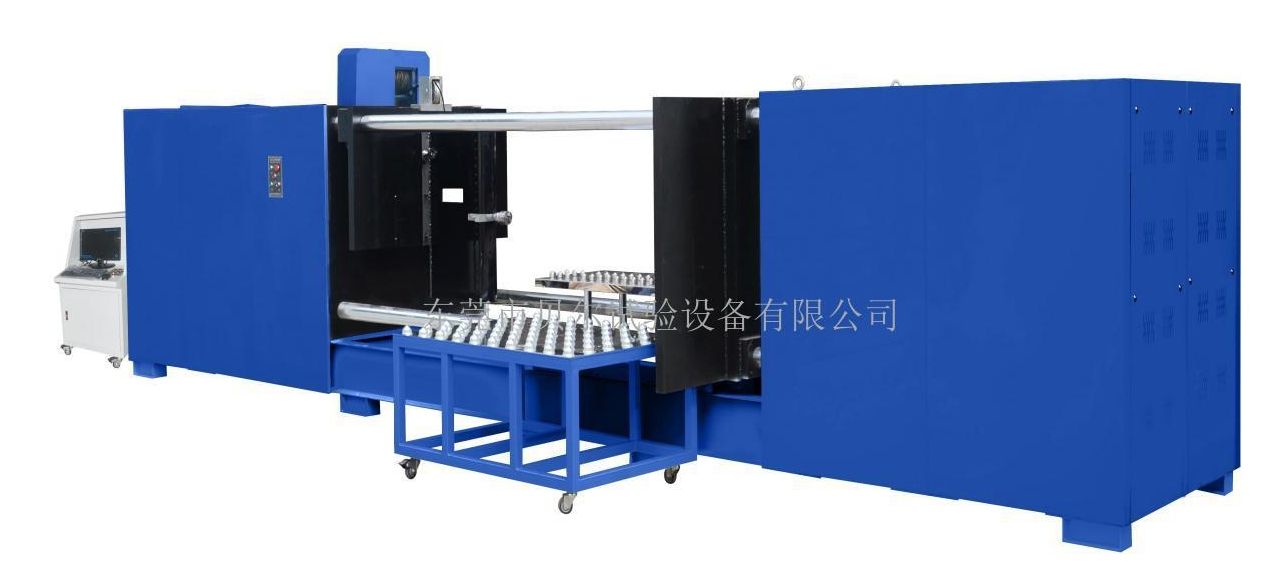

卧式电池包挤压针刺试验机
一、相关标准测试要求
1.1测试对象为蓄电池包或系统
1.2按下列条件进行加压:
——挤压板形式:半径75mm的半圆柱体,半圆柱体的长度大于测试对象的高度,但不超过1m。
——挤压方向:X和Y方向(汽车行驶方向为X轴,另一垂直于行驶方向的水平方向为Y轴),为保护试验操作**,可分开在两个测试对象上执行测试。
——挤压程度:挤压力达到100kN或挤压变形量达到挤压方向的整体尺寸的30%时停止挤压。
——保持10min。
1.3试验结束后,应在试验温度下观察1h。
二、电池包挤压针刺试验机主要技术参数
型号BE-6047AP-20TBE-6047AP-50TBE-6047AP-100T
压力(T)2050100
结构卧式卧式卧式
挤压方式横向横向横向
驱动方式电液伺服电液伺服电液伺服
箱体卧式结构与控制部分分开
测试空间W2500 X D2000 X H1000mm(可按要求定制)
外形尺寸W8500 X D2500 X H2400mm
节能设计采用双油缸驱动,子母油缸设计,可*大程度节省空间和减小设备总的功率配备等
电源电压AC380V 50HZ
挤压速度1~400mm/min(可调)
针刺速度1~40mm/s(可调)
试验条件力量、位移、速度、时间、总电压、辅助电压、辅助温度等变量均可作为针刺、挤压试验的控制变量
控制方式本机采用单片机+PC机相结合的控制模式,实现远距离操作,确保试验的**。
运行方式程式方式、定值方式可选
挤压精度≤±0.5%(FSR)
针刺精度≤±0.5%(FSR)
挤压变形量0~100%多档位工布设置,可连续实现多层挤压变形装填
挤压夹具圆弧挤压盘(半径75mm),可根据不同标准选配不同夹具
数据采集模块独立远程采集隔离,多路电压、温度、电流采集通道,确保数据无误
**报警装置漏电、超温、过压、过载、过电流保护、异常声光报警、烟雾报警灯等
**防护1. 试验区域的耐燃、防爆设计
试验区域内全部由耐高温、阻燃部件组成(无塑料管线、电线、橡胶垫圈、密封圈、润滑油、机油等),可防止由于电池燃烧和爆炸对设备造成损坏。
2. 试验区域的防锈、耐腐蚀设计
试验区域钢架表面喷涂,导杆镀硬铬涂层,具备高强度、防水、防锈、耐腐蚀的设计,从而避免电池试验燃烧、爆炸时使用消防水灭火对设备产生的**结果。
3.急停开关
急停开关,可以急停全部试验,并且同时切断动力电源避免短路危害。
4.挤压限位保护装置
主油缸和辅油缸都分别安装有上限位、下限位保护装置。
5.设备自身超压保护
油源系统安装系统压力保护模块,当压力超过设定值时油路系统自动泄压,保护油路和主机。同时安装有电机过流保护、挤压力上限保护、系统过载保护、相序保护等。
6.其他方面的**设计
设备具有符合国家标准要求的电气**性,能有效防止和杜绝操作及维护人员可能发生的触电危害。在正常操作时,除了设备的电路部分外,设备的外壳、试验箱内金属部件等均不会出现带电情况。在设备发生意外时,如发生火灾、漏电、短路等情况时,设备能自动切断外部输入电源,使得设备内部任何部分都不带电。
7. 试验区域的防水
设备试验区域具备回流槽、排水槽等,确保消防水可以及时流入底部的杂物盘,防止设备积水与生锈。所有管道有防水接头,确保设备电路、油路**。
标准配置挤压针刺主机,电脑柜,控制软件,电压电流温度采集系统,挤压夹具,摄像监控系统,电脑等各1套
