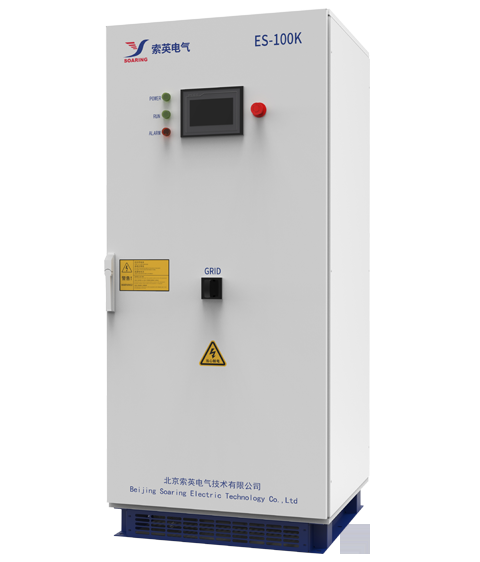

ES-100K储能双向变流器能够实现交/直流双向能量变换,是储能系统中的关键电能变换设备。功能强大、性能稳定,适用于发电侧、电网侧、用户侧储能和微电网等多种场合。
性能特点
具备黑启动功能
响应速度快,充放电转换时间小于20ms
体积小、正面维护、节省设备占地空间
兼容锂电、铅碳、液流等不同类型的蓄电池,具备恒功率、恒压、恒流等多种充放电方式
具备多机并联功能,便于系统扩容
具备并网功能、离网功能,可实现并离网无缝切换
具备多种通讯接口,包括以太网、RS485、CAN等,支持Modbus、CAN等多种通讯方式
技术参数
直流侧参数
最大直流电压:800V
最大直流功率:120kW
直流电压工作范围:500~800V
最大输入电流:200A
交流侧参数
额定输出功率:100kW
额定交流电流:152A
额定交流频率:50Hz
额定交流电压:380V
最大总谐波失真:<3%(额定功率时)
系统参数
最大效率:95.5%
允许相对湿度:0~95%,无冷凝
海拔高度:5000m(3000m以上降容)
允许环境温度:-25~+55℃
冷却方式:风冷
保护功能
直流过压、直流欠压、交流过压、交流欠压、交流过频、交流欠频、短路保护、设备过温保护、极性反接保护、低电压穿越等机械参数
外形尺寸:800X1800X750mm(W*H*D)
重量:900kg
显示与通讯
显示:触摸屏
调度通讯接口:网口 (Modbus规约)
电池管理通讯接口:CAN/RS485(CAN/Modbus规约)
