1422 一、用途和适用范围
XFD-12型实验室用多槽浮选机可用于-35目以下粒级有色、黑色、非金属及煤炭浮选的125-3000克浮选试样浮选试验。
二、 规格及技术参数
|
序号 |
组 项目 |
I |
II |
III |
单位 |
|
|
1 |
叶轮直径 |
φ54 |
φ73 |
φ95 |
毫米 |
|
|
2 |
浮选槽
容积 |
500
750 |
1000
2000 |
4000
8000 |
毫升 |
|
|
3
4 |
循环筒
叶轮转速 |
φ78*64 |
φ60*30 |
φ100*102 |
毫米
转/分 |
|
|
φ78*42
|
φ60*16
|
φ100*50
|
||||
|
700-2000 |
||||||
|
5 |
电动机 JW6324 |
250 |
瓦 |
|||
|
1400 |
转/分 |
|||||
|
6 |
外形尺寸
|
560*460*860 |
毫米 |
|||
|
7 |
重量 |
58 |
公斤 |
|||

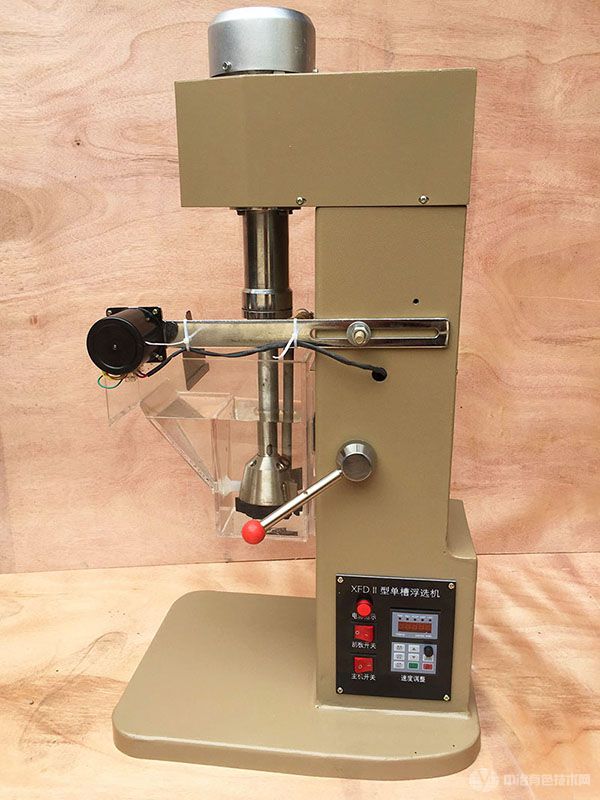

三、结构介绍
XFD-12型实验室浮选机由升降机构()、机械无级变速机构))、头部))、定子、转子部))、控制开关))的主要部件组成。
所有零件都与支柱(7)相连。 使主轴向顺时针方向旋转，经由电动机皮带(5)至v型皮带) 3向主轴带轮) 2传递运动，使叶轮旋转，调速器盖) 12 )松开，使调速器螺钉) 6旋转，从而调整叶轮的转速
主轴升降时，一边摆动把手(10 )，一边拉出把手(11 )，摆动到所需位置后，放回把手)，主轴就固定在该位置。
用槽底部的四个圆柱销固定在基座(8)的方孔中。
四、安装、调整、操作方法
分选机安装在工作台上，可以用四个底座螺钉调整液位；
要求在接通电动机电源时，检查空气的旋转方向，电动机驱动的主轴叶轮顺时针旋转；
分选机的转速由直接位于发动机罩上面的把手调节。 只有在机器运转的时候才能调节转速；
浮选机叶轮的升降是通过摆动手柄，同时拉出小手柄来实现的。 注意叶轮升降中，小把手不能复原； 位置确定后放回去。 同时，拉出或放回小把手时，请注意轻轻放置。 升降机构为了适应最佳的搅拌条件，可以固定在必要的高度。
叶轮、定子、中空轴可以更换。 其叶轮与主轴的右旋螺纹连接，定子与空心套筒的左旋螺纹连接，空心轴与缸盖与左旋螺纹连接，更换时注意旋转方向；
循环筒(13 )通过3根橡胶带均匀地连接在定子上；
转速表和主轴可以根据需要打开或关闭。 逆时针旋转90转速表后读取转速会开启，顺时针旋转90后会关闭。
盖安装注意盖的转速表接头必须对准衬套的中心孔，调速螺钉拧紧到最高位置时不能拧紧螺母
v型皮带安装：使电机固定轴沿气缸盖孔滑动，调整松动，拧紧气缸盖两侧的固定螺钉，固定电机，适当施加大量的皮带中心距，可以得到较高的主轴转速，但相反，适当减小中心距则可以得到较低的转速
擦洗安装：拆下空心轴，拧紧附件XFD-12-00-05轴承压板，在主轴螺钉上安装附件XFD12-00-03单向搅拌叶轮或XFD-12-00-04双向搅拌叶轮，然后安装xfd-04双向搅拌叶轮通常是70%-75%的高浓度纸浆，转速约为800转/分钟，擦洗效果最好。五、维护和注意事项
空心轴的阀门是切断和接通空气通道的主阀，流量计的阀门是微调阀，注意开关顺序，以免纸浆进入流量计内。 打开时，启动马达-打开主阀-打开微调阀； 停止时，关闭主阀-停电的动机。
必须定期检查空心轴上端的密封环，防止纸浆因其破损而泄漏到轴承中受到破坏。
安装和检查后，第一次运行时必须检查清水中的气密性。 即，关闭主阀，启动主轴，防止启动后定子周围出现气泡。 加入的清水与水箱的名义容积一致，其转速是不从循环筒引入空气时的最高转速。
对本机运行部分的润滑没有特别要求的转速表定期注入仪表油。
流量计脱离系统后，本机的进气量会发生很大变化，使用时请注意。
