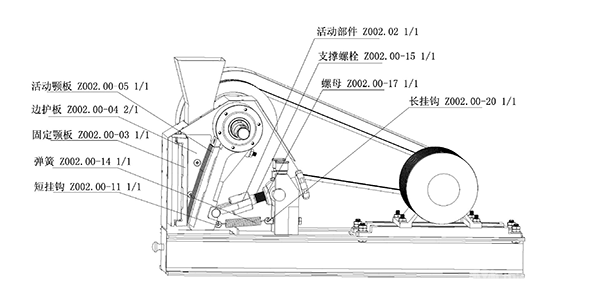

1276 本机器主要由机体、偏心轴、颚板及调节机构等主要部分组成，通过三角皮带将动力传递到连杆带动可动板使材料破碎，材料的粒度通过调节螺母螺杆及顶板座、滑动座进行调节。
机身由12-16铁板焊接，墙壁上安装固定颚板，后壁上安装弹簧和锁紧螺母，两侧安装背板，侧板上方安装用于支撑偏心轴的滑动轴承。 偏心轴支承在滑动轴承孔内，下面通过肘板与调节机构连接。
调节机构主要由调节螺母、活动部件、横杆及调节螺栓等组成，主要作用是根据需要调节和控制材料的粒度。 通过旋转螺母，使螺栓移动可动部件，上升或下降，利用弹簧的力，使板支架通过可动部件移动螺栓，从而实现调节控制。
下巴板是用耐磨的高锰钢铸造的。
颚式破碎机主要用于各种中硬度的岩石或矿石，是冶金、地质、建材、化工等行业实验室和化验室的重要设备。 也可用于规模小的矿石破碎生产。
PE、XPC颚式破碎机技术参数
|
型号 |
60x100 |
100x100 |
100x150 |
150x250 |
|
进料粒度（毫米） |
≤50 |
≤80 |
≤90 |
≤125 |
|
出料粒度（毫米） |
6-15 |
5-25 |
5-25 |
10-40 |
|
主轴转速（转/分） |
650 |
500 |
500 |
285 |
|
生产量（公斤/小时） |
50-400 |
50-400 |
48-1800 |
700-5000 |
|
电动机功率（千瓦） |
1.5 |
3 |
3 |
5.5 |
PEF系列颚式破碎机

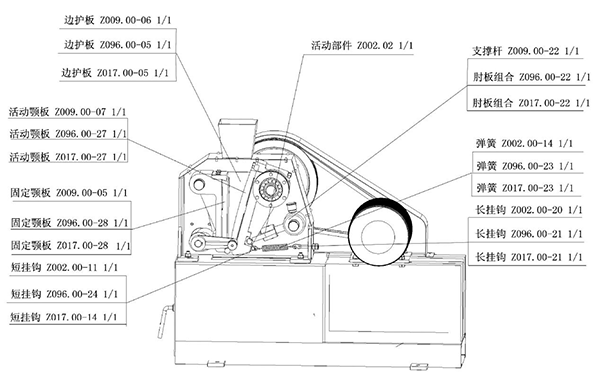

主要有齿条、偏心轴、动颚座、固定颚板座、偏心轴的调整、背板等组成； 偏心轴通过电动机经由滑轮旋转，可动颚托沿着偏心轴以调整后的轨迹运动时，可动颚托移动，固定颚托与相对的固定颚托碰撞并被按压，破碎室内的材料根据需要被破碎。
排出口的尺寸通过调整位于偏心轴上的调整座来调整偏心轴的位置，以达到所需的粒度。
|
型号 |
PEF100x60 |
PEF100x125 |
PEF125x150 |
|
进料口尺寸（毫米） |
100x60 |
100x125 |
125x150 |
|
进料粒度（毫米） |
≤50 |
≤80 |
≤100 |
|
出料粒度（毫米） |
0.1-15任意可调 |
6-25任意可调 |
6-35任意可调 |
|
主轴转速（转/分） |
600 |
500 |
500 |
|
生产量（公斤/小时） |
45-550 |
400-1800 |
300-2000 |
|
电动机功率（千瓦） |
2.2 |
3 |
3 |
安装及使用注意事项
1、为了防止机体受力不均匀导致破裂，机体的安装基础必须牢固平整。
2、试运行前必须用手转动皮带轮检查各紧固螺钉是否拧紧，是否柔软。 发现异常时，必须排除才能进行试运行。
3、试车必须空载试车。 空试验时，转动支票环检查调节机构是否柔软，空载30分钟后如无异常则无法使用。
4、破碎物的硬度最好不要超过中等硬度。 不要加快零件的损伤，减少寿命。
5、为了方便出料，可以适当提高整机的安装高度。
本机用于破碎抗压强度小于450MPa的各种矿石、岩石和各种脆性材料。
