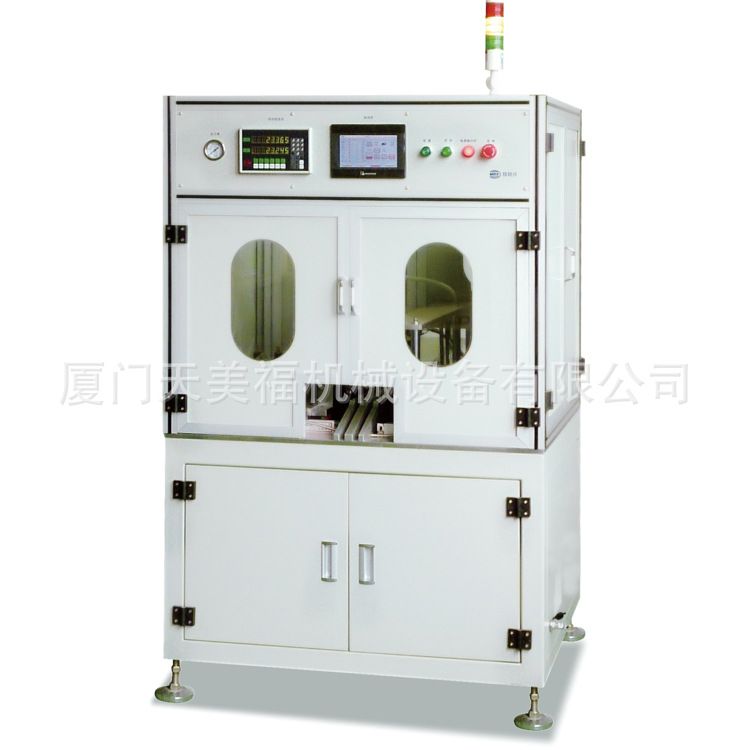

产品简介:
主要适用于电池﹑超级电容器电芯整形,使正,负极端面成形压实紧凑,方便与上下集流片的激光焊接。
主要特点:
*采用五工位整形,使铜铝箔基材一一陆续有规律的朝内方向压倒,无短路率,让基材重叠与集流片更好的接触焊接牢固;
*具有电阻测试功能,范围可设定,检测产品超出低电阻值或短路;
*采用伺服驱动整形,整形尺寸精确,调节方便;
*自动化设计采用5段整形,自动进料对正,压形,预整形1,预整形2,平整形,电阻测试,出料;
*PLC控制,人机界面显示,易于形成自动化;
*精密的模具设计保证电芯整形精确;
*外观几何设计、铝型材外罩精致美观大方,操作方便;
技术参数
*适用产品:电池﹑超级电容器电芯;
*各个工序、工艺参数(如整形位置、速度、保压时间等)可调;
*滑块(压头)最大行程:30mm;
*整形长度误差:±0.1mm;
*使用寿命:工装模具正常使用寿命达到500万次以上;
*PLC过程控制;
*产能:≧4PPM;
*稼动率:98%;
*电源:220V/50Hz;
*气源:0.5~0.7MPa;
*用气量:0.5 m³/min
*功率:1.5KW;
*外形尺寸:L1100mm *W 800mm * H1650mm;
*重量:400kg;
设备组成
本机由以下几大部分组成
机械部分:
机座/外罩,自动进料部分,移位机械手,伺服驱动机构,压型部分,预整形1部分,预整形2部分,平整形部分,出料部分,电阻测试部分,产品长度调节装置,电气自动控制系统等。
电气及标准件:
1.控制PLC:日本松下
2.人机界面:威纶/显控
3.传感器:日本松下
4.电器元件:上海二工
5.气缸及气动元件:台湾Airtac
6.直线滑块:台湾银泰
7.轴承:日本NSK
8.电源:台湾明纬
9.中间继电器:德国魏德米勒
安装环境要求:
设备水电气、承重、工作温湿度等要求,设备尺寸等:
1.电要求:220V 50Hz功率:1.5KW。
2.气要求:0.5~0.7MPa压力经干燥后的压缩空气,用气量:0.5 m³/min。
3.承重要求:400kg/米以上。
4.工作温度:15~30℃,湿度:30~80%Rh。
5.外形尺寸:L1100mm *W 800mm * H1650mm。
放置在一楼的设备搬运高度小于1.8米,放置在楼上的设备需通过宽1米高1.8米深1.3米的电梯搬运,乙方需提前确定从厂房外到车间内部的搬运路线和安装方式;
