一 .功能说明

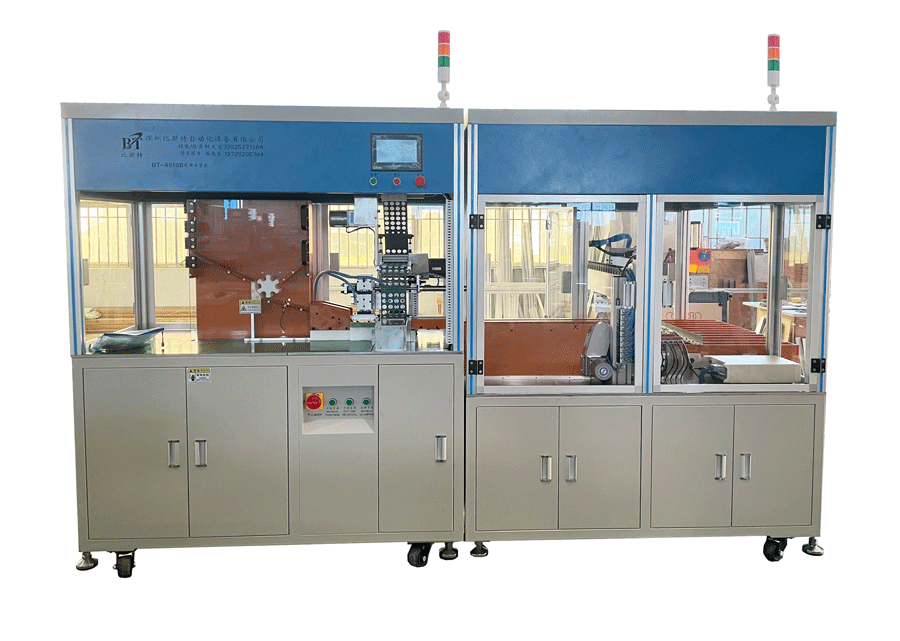

BT-4518B-PT1821自动面垫分选一体机是18650和21700两款圆柱电芯通用的自动贴面垫，自动测试电压内阻，自动按档位分选的自动化设备，自带高精密内阻、电压自动测试系统，该设备根据在软件上设定的内阻电压值，精确的将电池送入到指定档位，系统最多可实现11级分选。此设备每小时可测试配组电芯约4500-5500支，且结构设计简洁大方，性能稳定，性价比高。
二.工艺流程
通过软件设定参数，由PC机自动完成如下功能：人工将电芯放入面垫机料斗→自动贴面垫→自动测试电压.内阻→按设定参数送入相应档位槽→人工取出电芯装盒
三.分选机结构
3.1设备结构紧凑合理，外型美观，占用空间小。
3.2设备操作简单，无须专业人员操作，工人均能轻松掌握。
3.3设备采用PLC控制，负责电池入料，运料，电池测试仪表数据采集，电压内阻等级分选，操作简单易学，工作效率高，节省人力成本，产品性能良好。
3.4设备材料采用优质厚冷轧钣金，铝型材框架。
3.5设备安装有万向活动脚轮，设备在移位时能轻松移动。
3.6设备配置声光报警，分选完成自动停机，且有清料功能，满料报警，故障报警等。操作参数可根据客户的实际要求设定。
四.设备技术参数
4.1..设备功率：3.6KW， 220V交流电输入，50Hz/60Hz
3.6KW，110V交流电输入，50Hz/60Hz(出口专用,需定制)
4.2.使用气压; 0.4-0.8Mpa
4.3.适应电芯范围：BT-4518B-PT1821为18650和21700两款电芯通用
4.4.适合青稞纸宽度：110MM正负1MM
4.5适合青稞纸内径：75MM正负1MM
4.6适合青稞纸外径：小于350MM
4.7适合青稞纸厚度：0.1-0.3MM
4.8冲垫动力：400W变频电机，设置有缓冲垫，确保不损坏电芯
4.9双机械手取放电芯，确保电芯正常从通道中运送自如
4.10贴垫效果：一致性良好，粘贴牢固，美观
4.11控制器件：7.5寸触摸屏，42点PLC编程器
4.12绝缘青稞纸采用卷料，减少浪费，节约成本
4.13标配测试仪：HK3560高速测试仪，电压精度0.00001V, 内阻精度0.01毫欧
4.14分档模组：采用XINJIE400W伺服电机，定位精准，速度快
4.15.通道数量：10个OK档位，1个NG档位
4.16.电压设定：0.0000V-6.0000V,
4.17.内阻设定：000.00毫欧999.99毫欧
4.18.生产效率：约4500-5500PCS/H
4.19.测试效果：反复测试，效果极佳
4.20.控制器件: PLC+触摸屏
4.21.生产数量自动采集，显示当前生产效率
4.22.测试数据使用U盘自动储存
4.23.设备调试简单，易学易懂自带故障报警
4.247.机器外形尺寸：L3540*W1320*H1840MM
4.25.设备重量：约600KG
五、设备配置清单：
|
名 称 |
数量 |
型 号 |
生产厂家 |
|
X轴伺服电机 |
1PCS |
MS-60STE-20P4 |
XINJIE |
|
X轴伺服驱动器 |
1PCS |
DS5L-20P4-PTA |
XINJIE |
|
Z轴伺服电机 |
1PCS |
MS-60STE-20P4 |
XINJIE |
|
Z轴伺服驱动器 |
1PCS |
DS5L-20P4-PTA |
XINJIE |
|
X轴模组 |
1PCS |
142-1030 |
比斯特 |
|
Y轴模组 |
1PCS |
142-210 |
比斯特 |
|
冲垫电机 |
一台 |
400W变频电机 |
立创 |
|
变频器 |
一台 |
700W |
台达 |
|
电芯传送电机 |
一台 |
25W减速电机 |
台力 |
|
收废料电机 |
一台 |
25W减速电机 |
台力 |
|
步进电机 |
2PCS |
MS-57STE |
海布里 |
|
电机驱动器 |
2PCS |
DS542 |
海布里 |
|
测试仪 |
1PCS |
HK3560 |
合普泰克 |
|
测试针 |
20PCS |
PH-18M23L |
|
|
气动元件 |
1套 |
|
亚德客.星辰 |
|
感应器 |
一套 |
|
立容/亚德客/欧姆龙 |
|
开关电源 |
2PCS |
24V5A |
台湾明纬 |
|
开关电源 |
2PCS |
48V10A |
台湾明纬 |
|
机加配件 |
1批 |
|
比斯特 |
|
控制系统 |
1套 |
|
比斯特 |
|
机箱机架 |
1台 |
铝合金机架，钣金烤漆 |
|
|
系统报警 |
1套 |
台湾士林 |
台湾士林 |
随机附送
内六角扳手 一套 开口扳手2PCS
PH-18M23L测试针20PCS 螺丝刀大小各1PCS
六.操作环境
6.1室内温度：-30℃~70℃。
6.2室内湿度：75%以下。
6.3工厂场地：无污染无强电磁干扰。
七.安装调试与培训
7.1除另有书面要求外，购货方负责接收、开箱和搬运机器到安装场所;并准备相关的电，气到安装场所。
7.2供货方负责进行设备的安装，调试和系统集成。
7.3安装完毕后，双方对其设备进行小批量试产合格并得到甲方的批准才能正式量产。
7.4供货方免费为甲方相关人员进行培训。内容包括设备的正常使用、维护保养、故障分析与排除、操作安全及紧急处理程序等。
