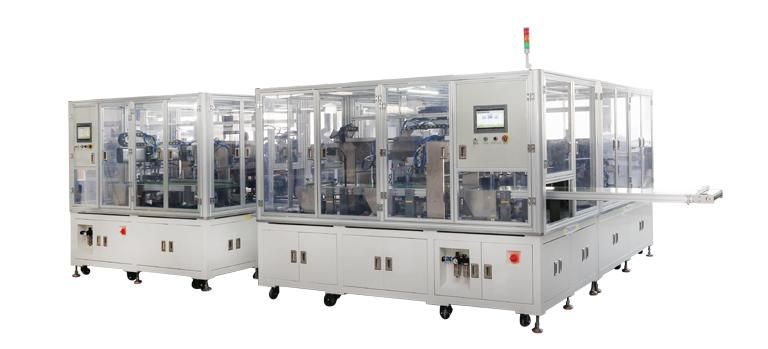

电芯焊接生产线
电芯焊接制作过程具：手动上极组---短路测试---极柄预焊接---极柄切齐---极柄与极耳焊接--极耳贴短胶--极耳贴长胶---短路测试---手动下料等功能。
产品介绍一：电芯焊接制作过程具：手动上极组---短路测试---极柄预焊接---极柄切齐---极柄与极耳焊接--极耳贴短胶--极耳贴长胶---短路测试---手动下料等功能。极耳焊接时，叠芯伺服步进移动，可以设定焊接的位置与焊点数量。
二：设备适合电池范围：
设备型号：ZTHHJX-150 设备型号：ZTHHJX-3
电芯长度：50--150mm 电芯长度：130--300mm
电芯宽度：40--100mm 电芯宽度：90--230mm
电芯厚度：3-10mm 电芯厚度：5--15mm
产品参数
技术参数
|
项目 |
验收工艺技术参数 |
|
单片效率 |
≤6—8/pcs |
|
极耳焊接前后左右对位精度 |
±0.3mm |
|
极耳切齐精度 |
±0.3mm |
|
裁切毛刺精度 |
≤0.06mm |
|
贴胶前后对位精度 |
±0.5mm |
|
运转率 |
95%（只由设备造成的故障） |
|
合格率 |
%（只由本机造成的不良） |
设备尺寸及功率要求
|
项目 |
规 格 |
|
外形尺寸（约） |
长9800mm x宽1300mm x高1800mm（可拆卸组合）。 |
|
重量 |
约4000KG |
|
电源 |
电压 AC220V±10％ 单相 功率 10KVA； |
|
压缩空气（干燥） |
压力：0.5-0.7MPa(5kgf-7kgf/cm2) 使用量：200L/min |
|
承重 |
450Kg/M2 |
|
温度湿度 |
5-35℃; 5-55% |
|
空气尘埃 |
不含盐分、腐蚀性气体， 没有导电性尘埃等 |
