设备功能

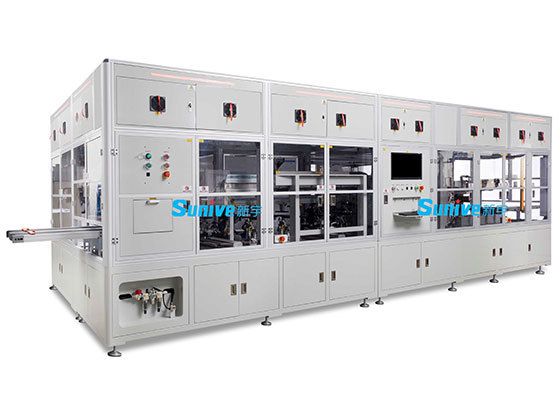

该设备用于软包装锂电池:全自动上下料，最终极耳和裸电芯焊接连接上，采用超声波焊接方式、正/负极耳预焊焊接、正/负极耳裁切、正/负极极耳主焊焊接、正/负极极耳焊印平压、正/负极极耳贴胶、正/负极极耳贴胶平压、绝缘电阻测试、数据上传服务器等。
设备特点
1、电芯上、下料自动机械手抓取，单电芯工艺制作;
2、电芯二次定位采用CCD定位(可选机械定位);
3、采用转盘方式，保证焊印精度以及极柄位置精度;
4、转盘夹具开合为平行夹合，确保电芯位置不移动;
5、焊接方式有直焊与包焊(可兼容);
6、贴胶机构胶带裁剪用气剪刀，拉胶长度及贴胶位置均采用伺服模组走位;
7、配备工控电脑，实现数据上传EMS，数据读取与保存;
8、可兼容电芯单头和双头出极耳，自动将测试NG剔除。
|
型号/项目 |
规格 |
|
|
电芯规格 |
长度 |
120-320mm |
|
宽度 |
80-200mm |
|
|
厚度 |
5-15mm |
|
|
生产效率 |
6-10PPM |
|
|
极柄预焊位置定位精度 |
±0.5 mm |
|
|
切极耳定位精度 |
±0.5mm,毛刺≤30μm Burr≤30μ， |
|
|
极耳焊印位置精度 |
±0.5 mm |
|
|
贴胶位置精度 |
±0.5 mm |
|
|
胶带裁切长度精度 |
±1 mm |
|
|
合格率 |
99.5% |
|
|
嫁动率 |
95% |
|
|
功率 |
25KW |
|
|
质量 |
4.5T |
|
|
设备外观尺寸（参考） |
11500*3500*2200(L*W*H)mm |
|
