组合可调式轧机辊环冷却装置

875 编辑：中冶有色技术网来源：江苏江南精密金属材料有限公司

2024-05-23 14:05:04

权利要求书： 1.一种组合可调式轧机辊环冷却装置，其特征在于：包括安装架(1)、冷却水管(2)、活动挡板(3)和折流板(5)；所述安装架(1)设置在轧辊(4)的上方，所述冷却水管(2)、活动挡板(3)和折流板(5)均设置在安装架(1)上；所述安装架(1)上设有导向槽(11)和固定架(12)，所述固定架(12)位于轧辊(4)的正上方，用于固定冷却水管(2)；所述活动挡板(3)固定于固定架(12)远离导向槽(11)一端的底部；所述折流板(5)滑动连接于导向槽(11)中，所述折流板(5)可以调节使用角度；所述冷却水管(2)靠近折流板(5)一侧倾斜向下均匀设有喷头(21)。

2.根据权利要求1所述的一种组合可调式轧机辊环冷却装置，其特征在于，所述活动挡板(3)包括固定板(31)和活动板(32)；所述活动板(32)通过弹性卡接件活动连接于固定板(31)下端。

3.根据权利要求2所述的一种组合可调式轧机辊环冷却装置，其特征在于，所述弹性卡接件采用弹簧卡扣，所述用弹簧卡扣设置在活动板(32)的顶端，所述固定板(31)上等间距设有与弹簧卡扣相匹配的卡孔。

4.根据权利要求2所述的一种组合可调式轧机辊环冷却装置，其特征在于，所述喷头(21)与活动挡板(3)之间的夹角为30?60°。

5.根据权利要求1?4任一项所述的一种组合可调式轧机辊环冷却装置，其特征在于，所述折流板(5)包括旋钮一(51)、滑块(52)、安装板(53)、旋钮二(54)和调节板(55)；所述滑块(52)与导向槽(11)滑动连接；所述旋钮一(51)穿过导向槽(11)延伸至滑块(52)内部，将滑块(52)锁定在安装架(1)上；所述安装板(53)连接于滑块(52)底端；所述调节板(55)转动连接于安装板(53)的底端；所述旋钮二(54)设置于安装板(53)和调节板(55)的转动轴上，用于锁紧安装板(53)和调节板(55)。

6.根据权利要求5所述的一种组合可调式轧机辊环冷却装置，其特征在于，所述调节板(55)的长度为安装板(53)的两倍，且安装板(53)和调节板(55)的铰接端高于喷头(21)出水端。

说明书：一种组合可调式轧机辊环冷却装置技术领域[0001] 本实用新型涉及轧机冷却技术领域，具体为一种组合可调式轧机辊环冷却装置。背景技术[0002] 轧机是实现金属轧制过程的设备，泛指完成轧材生产全过程的装备。轧机包括主要设备、辅助设备、起重运输设备和附属设备等。轧机中，轧辊是使金属塑性变形的部件，长

时间工作时，轧辊会产生一定的高温，因此轧机在工作过程中，轧辊往往需要采用冷却装置

对其进行降温，保证轧辊的稳定工作。

[0003] 现有的轧机辊冷却装置多采用辊环式结构，使得冷却水可以均匀冲刷轧辊，达到冷却降温的目的。但这样的喷洒冷却水的方式是将冷却水直接冲刷到轧辊表面的，水流方

向和冲刷范围都是固定的，无法进行适应性调节，无法满足不同尺寸轧辊的冷却需求，适用

性不佳；而且直冲式水流会对轧辊产生一定的冲击力，长久使用后会使得轧辊局部出现损

裂的现象，易降低轧辊的使用寿命。

发明内容[0004] 本实用新型的目的在于提供一种组合可调式轧机辊环冷却装置，以解决上述背景技术中提出的问题。

[0005] 为实现上述目的，本实用新型提供如下技术方案：一种组合可调式轧机辊环冷却装置，包括安装架、冷却水管、活动挡板和折流板；所述安装架设置在轧辊的上方，所述冷却

水管、活动挡板和折流板均设置在安装架上；所述安装架上设有导向槽和固定架，所述固定

架位于轧辊的正上方，用于固定冷却水管；所述活动挡板固定于固定架远离导向槽一端的

底部；所述折流板滑动连接于导向槽中，所述折流板可以调节使用角度；所述冷却水管靠近

折流板一侧倾斜向下均匀设有喷头。

[0006] 优选的，所述活动挡板包括固定板和活动板；所述活动板通过弹性卡接件活动连接于固定板下端。

[0007] 优选的，所述弹性卡接件采用弹簧卡扣，所述用弹簧卡扣设置在活动板的顶端，所述固定板上等间距设有与弹簧卡扣相匹配的卡孔。

[0008] 优选的，所述喷头与活动挡板之间的夹角为30?60°。[0009] 优选的，所述折流板包括旋钮一、滑块、安装板、旋钮二和调节板；所述滑块与导向槽滑动连接；所述旋钮一穿过导向槽延伸至滑块内部，将滑块锁定在安装架上；所述安装板

连接于滑块底端；所述调节板转动连接于安装板的底端；所述旋钮二设置于安装板和调节

板的转动轴上，用于锁紧安装板和调节板。

[0010] 优选的，所述调节板的长度为安装板的两倍，且安装板和调节板的铰接端高于喷头出水端。

[0011] 与现有技术相比，本实用新型的有益效果是：[0012] 1)该组合可调式轧机辊环冷却装置，通过采用活动式的活动挡板和折流板，使得冷却水管上喷头喷射出的冷却水可以通过折流板进行遮挡折叠，并通过活动挡板对折流板

折流后的冷却水进行遮挡，有效改变了水流喷洒方向和喷洒范围，不仅能增大冷却水对轧

辊的冷却范围，提高冷却速率和冷却效果，可以适用于不同尺寸的轧辊冷却，还能减少水流

对轧辊的冲击力，减少轧辊受到水流冲击损裂，延长轧辊使用寿命，整个结构简单，便于调

节，适用性较好。

附图说明[0013] 为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，

对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得

其他的附图。

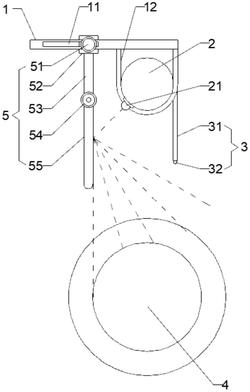

[0014] 图1为本实用新型初始状态下的结构示意图；[0015] 图2为本实用新型调节活动挡板和折流板后的使用状态结构示意图；[0016] 图3为本实用新型调节活动挡板和折流板后，折流板弯曲状态下的使用状态结构示意图；

[0017] 图4为本实用新型调节活动挡板和折流板后，对较大尺寸轧辊进行冷却的使用状态结构示意图。

[0018] 附图中，各标号所代表的部件列表如下：[0019] 1、安装架；11、导向槽；12、固定架；2、冷却水管；3、活动挡板；31、固定板；32、活动板；4、轧辊；5、折流板；51、旋钮一；52、滑块；53、安装板；54、旋钮二；55、调节板。

具体实施方式[0020] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的

实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下

所获得的所有其它实施例，都属于本实用新型保护的范围。

[0021] 请参阅图1?4，本实用新型提供一种技术方案：一种组合可调式轧机辊环冷却装置，包括安装架1、冷却水管2、活动挡板3和折流板5；所述安装架1设置在轧辊4的上方，所述

冷却水管2、活动挡板3和折流板5均设置在安装架1上；所述安装架1上设有导向槽11和固定

架12，所述固定架12位于轧辊4的正上方，用于固定冷却水管2；所述活动挡板3固定于固定

架12远离导向槽11一端的底部；所述折流板5滑动连接于导向槽11中，所述折流板5可以调

节使用角度；所述冷却水管2靠近折流板5一侧倾斜向下均匀设有喷头21，使得喷头21喷射

出的冷却水可以通过折流板5遮挡折叠以及活动挡板3对折流板5折流后的冷却水遮挡，改

变水流喷洒方向和喷洒范围，不仅能增大冷却水对轧辊4的冷却范围，提高冷却速率和冷却

效果，还能减少水流对轧辊4的冲击力，减少轧辊4受到水流冲击损裂，延长轧辊4的使用寿

命；

[0022] 其中，所述活动挡板3包括固定板31和活动板32；所述活动板32通过弹性卡接件(图中未画出)活动连接于固定板31下端；其中，所述弹性卡接件采用弹簧卡扣，所述用弹簧

卡扣设置在活动板32的顶端，所述固定板31上等间距设有与弹簧卡扣相匹配的卡孔(图中

未画出)，使得活动板32可以在固定板31底部伸缩并通过弹性卡接件卡接在固定板31上不

同位置的卡孔中，改变活动挡板3的长度，进而改变折流板5折流后冷却水的遮挡范围，进一

步改变冷却水对轧辊4的冷却范围，满足不同尺寸轧辊4的冷却需求；

[0023] 其中，所述喷头21与活动挡板3之间的夹角为30?60°；本实施例中，所述喷头21与活动挡板3之间的夹角采用45°，使得喷头21喷洒出的冷却水不直接喷洒在轧辊4表面，避免

水流对轧辊4的直接冲击，减少轧辊4受到水流冲击损裂；

[0024] 其中，所述折流板5包括旋钮一51、滑块52、安装板53、旋钮二54和调节板55；所述滑块52与导向槽11滑动连接；所述旋钮一51穿过导向槽11延伸至滑块52内部，将滑块52锁

定在安装架1上；所述安装板53连接于滑块52底端；所述调节板55转动连接于安装板53的底

端；所述旋钮二54设置于安装板53和调节板55的转动轴上，用于锁紧安装板53和调节板55，

旋钮一51松动时，可以使得折流板5通过滑块52在导向槽11内部滑动，改变折流板5与冷却

水管2以及活动挡板3的间距，通过旋钮二54的松紧可以调节安装板53和调节板55之间的夹

角，改变冷却水管2喷洒到调节板55上水流的折流角度，使得喷头21喷射出的冷却水可以通

过折流板5遮挡折流，改变水流喷洒方向和喷洒范围，满足轧辊4不同的冷却需求；

[0025] 其中，所述调节板55的长度为安装板53的两倍，且安装板53和调节板55的铰接端高于喷头21出水端，保证喷头21喷洒出的冷却水会直接冲击到调节板55上，避免冷却水从

安装板53和调节板55的间隙漏出，保证冷却水可以对轧辊4充分冷却，避免冷却水的浪费。

[0026] 工作原理[0027] 该组合可调式轧机辊环冷却装置在使用时，可以根据使用需求，通过旋钮一51的松紧，使得折流板5通过滑块52在导向槽11内部滑动，改变折流板5与冷却水管2以及活动挡

板3的间距，再通过旋钮二54的松紧调节安装板53和调节板55之间的夹角，改变冷却水管2

喷洒到调节板55上水流的折流角度，使得喷头21喷射出的冷却水可以通过折流板5遮挡折

流，改变水流喷洒方向和喷洒范围，满足轧辊4不同的冷却需求；而且，冷却水经过折流板5

和动挡板3的遮挡后，可以有效降低水流对轧辊4的冲击力，减少轧辊4受到水流冲击损裂，

延长轧辊4的使用寿命；同时，活动挡板3的活动板32可以在固定板31底部伸缩并通过弹性

卡接件卡接在固定板31上不同位置的卡孔中，改变活动挡板3的长度，进而改变折流板5折

流后冷却水的遮挡范围，以便进一步调节冷却水对轧辊4的冷却范围，并能满足不同尺寸轧

辊4的冷却需求。

[0028] 在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；

可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以

是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的

普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

[0029] 以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述具体实施方式。显然，根据本说明

书的内容，可作很多的修改和变化。本说明书选取并具描述这些实施例，是为了更好地解释

本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用

新型。本实用新型受权利要求书和其全部范围和等效物的限制。
