污水混凝搅拌装置、污水脱氮除磷系统及其处理工艺

996   编辑:中冶有色技术网   来源:苏州柯米智能科技有限公司
2023-11-14 15:21:04
权利要求书: 1.加固型快速更换式搅拌装置,其特征在于:它包括缸体;所述缸体内设置有搅拌桨;所述搅拌桨的上方连接搅拌电机,底部连接气缸;所述搅拌桨包括两个半圆组成的空心搅拌轴;所述搅拌轴上左右对称成对的均匀分布有多个搅拌杆;所述搅拌杆包括固定部和插接部;所述固定部上设置有凸柱;所述插接部内设置有与凸柱配合使用的空心槽;所述搅拌杆的插接部的上下侧各设置有搅拌叶;所述搅拌轴的内部的轴心位置还设置有调整连杆;所述搅拌轴的内部还设置有半圆形调整把手;一对搅拌杆的固定部穿入搅拌轴分别与调整把手的两端连接;所述调整连杆通过连接柱与调整把手的中部铰接;所述搅拌杆的插接部的端部设置有固定卡头;位于搅拌轴同一侧的搅拌杆的插接部的固定卡对上夹装有固定夹板。

2.根据权利要求1所述的加固型快速更换式搅拌装置,其特征在于:所述调整连杆的底部伸出搅拌轴与气缸的活塞杆通过轴承连接。

3.根据权利要求1所述的加固型快速更换式搅拌装置,其特征在于:所述插接部在靠近凸柱的位置设置有紧固螺栓,用于插接后的锁紧。

4.根据权利要求1所述的加固型快速更换式搅拌装置,其特征在于:所述固定部与搅拌轴通过轴承连接,并设置有密封。

5.根据权利要求1所述的加固型快速更换式搅拌装置,其特征在于:所述调整连杆的上下移动带动调整把手向上或向下翻转,调整把手带动搅拌杆旋转,用于调整搅拌叶搅拌的角度。

说明书: 加固型快速更换式搅拌装置技术领域

本发明涉及搅拌领域,特别是涉及加固型快速更换式搅拌装置。

背景技术

现有的搅拌桨皆是固定形状,其在搅拌时,产生的搅拌效果是固定的,如想改变搅拌效果,只能通过改变搅拌速度来实现,如有对搅拌效果有严格要求时,这种搅拌桨就不能满足需求,而且,现有的搅拌桨其本身皆是一体的,如果桨叶有某个破损,则需要整体更换,这就造成浪费,由于使用的搅拌桨的搅拌叶端部离心作用较大,造成端部不稳定,影响搅拌效果。

发明内容

为解决上述技术问题,本发明提供了加固型快速更换式搅拌装置,其桨叶角度可调整,搅拌效率高,而且,可针对性的快速更换,使用便捷,搅拌桨的端部通过夹板固定,增强了稳定性,保证了搅拌效果。

本发明解决其技术问题所采用的技术方案是:加固型快速更换式搅拌装置,它包括缸体;所述缸体内设置有搅拌桨;所述搅拌桨的上方连接搅拌电机,底部连接气缸;所述搅拌桨包括两个半圆组成的空心搅拌轴;所述搅拌轴上左右对称成对的均匀分布有多个搅拌杆;所述搅拌杆包括固定部和插接部;所述固定部上设置有凸柱;所述插接部内设置有与凸柱配合使用的空心槽;所述搅拌杆的插接部的上下侧各设置有搅拌叶;所述搅拌轴的内部的轴心位置还设置有调整连杆;所述搅拌轴的内部还设置有半圆形调整把手;一对搅拌杆的固定部穿入搅拌轴分别与调整把手的两端连接;所述调整连杆通过连接柱与调整把手的中部铰接;所述搅拌杆的插接部的端部设置有固定卡头;位于搅拌轴同一侧的搅拌杆的插接部的固定卡对上夹装有固定夹板。

所述调整连杆的底部伸出搅拌轴与气缸的活塞杆通过轴承连接。

所述插接部在靠近凸柱的位置设置有紧固螺栓,用于插接后的锁紧。

所述固定部与搅拌轴通过轴承连接,并设置有密封。

所述调整连杆的上下移动带动调整把手向上或向下翻转,调整把手带动搅拌杆旋转,用于调整搅拌叶搅拌的角度。

本发明的有益效果:本发明的加固型快速更换式搅拌装置在搅拌时,搅拌叶的角度可实时改变,可以在相同转速下,通过调整搅拌叶的角度来实现搅拌效果的改变,由于搅拌叶角度的改变,使得缸体内的受力流向也发生改变,在搅拌叶角度连续改变时,就会使得多种受力流向混合作用,相对于以往固定角度的搅拌方式,使得搅拌的效果更好,效率更高;采用插接的方式将搅拌杆分成两部分,如某一搅拌杆出现损坏,可及时进行更换,使用十分便捷;搅拌杆的端部通过夹板固定,增强了稳定性,保证了搅拌效果。

附图说明

图1为实施例的加固型快速更换式搅拌装置的示意图;

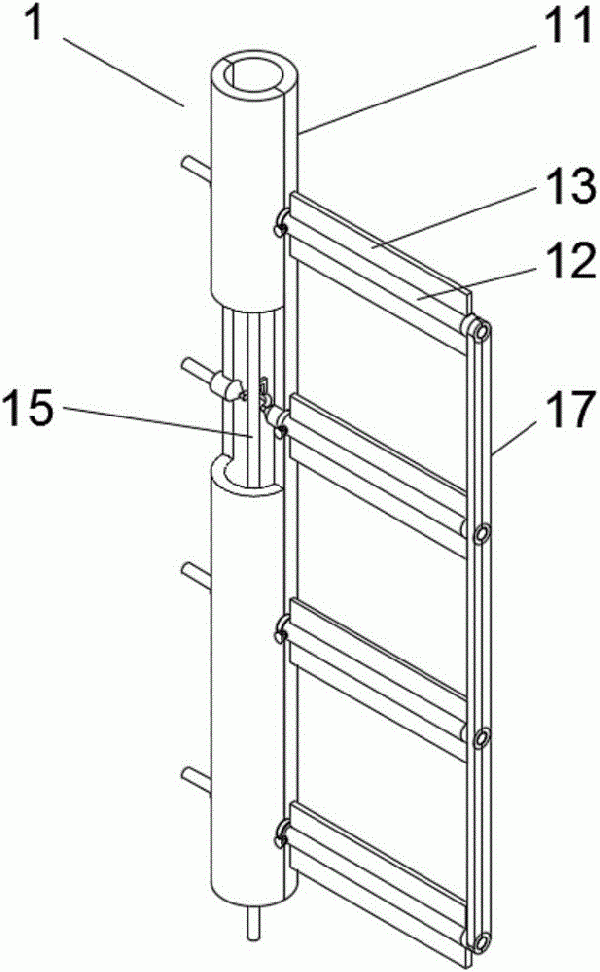

图2为实施例的加固型快速更换式搅拌装置的搅拌桨的示意图;

图3为实施例的加固型快速更换式搅拌装置的搅拌桨的局部放大的示意图。

具体实施方式

为了加深对本发明的理解,下面将结合附图和实施例对本发明做进一步详细描述,该实施例仅用于解释本发明,并不对本发明的保护范围构成限定。

实施例

如图1至图3所示,加固型快速更换式搅拌装置,它包括缸体4;所述缸体4内设置有搅拌桨1;所述搅拌桨1的上方连接搅拌电机2,底部连接气缸3;所述搅拌桨1包括两个半圆组成的空心搅拌轴11;所述搅拌轴11上左右对称成对的均匀分布有多个搅拌杆12;所述搅拌杆12包括固定部121和插接部122;所述固定部121上设置有凸柱123;所述插接部122内设置有与凸柱123配合使用的空心槽124;所述搅拌杆12的插接部122的上下侧各设置有搅拌叶13;所述搅拌轴11的内部的轴心位置还设置有调整连杆15;所述搅拌轴11的内部还设置有半圆形调整把手14;一对搅拌杆12的固定部121穿入搅拌轴11分别与调整把手14的两端连接;所述调整连杆15通过连接柱16与调整把手14的中部铰接;所述搅拌杆12的插接部122的端部设置有固定卡头126;位于搅拌轴11同一侧的搅拌杆的插接部122的固定卡对126上夹装有固定夹板17;所述调整连杆15的底部伸出搅拌轴11与气缸3的活塞杆通过轴承连接;所述插接部122在靠近凸柱的位置设置有紧固螺栓125,用于插接后的锁紧;所述固定部121与搅拌轴11通过轴承连接,并设置有密封;所述调整连杆15的上下移动带动调整把手14向上或向下翻转,调整把手14带动搅拌杆12旋转,用于调整搅拌叶搅拌的角度。

本实施例的加固型快速更换式搅拌装置在搅拌时,搅拌电机带动搅拌轴旋转,由于搅拌杆是插设在搅拌轴上的,所以,搅拌杆也随之以搅拌轴为中心旋转,而搅拌轴、调整把手和调整连杆连接,调整连杆也随着搅拌轴转动,此时,如需调整搅拌桨叶的角度,启动气缸,由于气缸的活塞杆与调整连杆是通过轴承连接,活塞杆向下或向下移动时,调整连杆在旋转的同时,也会向下或向上移动,进而带动调整把手向下或向上翻转,使搅拌杆以自身的轴心为中心旋转,进而实现调整搅拌叶的角度的目的。

本实施例的加固型快速更换式搅拌装置的搅拌杆分为两部分,以插接的方式进行连接,并通过螺栓锁紧,使搅拌杆不仅可以实现快速更换,而且还不影响搅拌杆自身的旋转而调整角度。

本实施例的加固型快速更换式搅拌装置的同一侧的搅拌杆的插接部的端部通过夹板进行固定,使得搅拌时,搅拌叶的运转更加稳定,保证了搅拌效果。

本实施例的加固型快速更换式搅拌装置在搅拌时,搅拌叶的角度可实时改变,可以在相同转速下,通过调整搅拌叶的角度来实现搅拌效果的改变,由于搅拌叶角度的改变,使得缸体内的受力流向也发生改变,在搅拌叶角度连续改变时,就会使得多种受力流向混合作用,相对于以往固定角度的搅拌方式,使得搅拌的效果更好,效率更高;采用插接的方式将搅拌杆分成两部分,如某一搅拌杆出现损坏,可及时进行更换,使用十分便捷;搅拌杆的端部通过夹板固定,增强了稳定性,保证了搅拌效果。

上述实施例不应以任何方式限制本发明,凡采用等同替换或等效转换的方式获得的技术方案均落在本发明的保护范围内。





声明:
“污水混凝搅拌装置、污水脱氮除磷系统及其处理工艺” 该技术专利(论文)所有权利归属于技术(论文)所有人。仅供学习研究,如用于商业用途,请联系该技术所有人。
