全部
▼
热搜：
1075
0
本发明涉及一种阻燃耐热天然橡胶复合材料及其制备方法，属于复合材料技术领域。解决了现有技术中天然橡胶阻燃性差的技术问题。本发明的复合材料，由100重量份天然橡胶、1‑3重量份硫磺、0.5‑2重量份硫化促进剂、0.5‑2重量份氧化锌、5‑8重量份聚苯胺纳米纤维、1‑2重量份硬脂酸、0.1‑0.8重量份硬脂酸钠、3‑4重量份木质素粉末、0.5‑1重量份碳化硅粉末、1‑3重量份氢氧化铝粉末和2‑5重量份防老剂组成。该复合材料，具备优异的阻燃性和耐热性。
1001
0
高韧性聚甲醛复合材料及其制备方法,属于复合材料技术领域。解决了现有技术的聚甲醛冲击强度差、低温韧性差的技术问题，进一步提高其力学性能。本发明的聚甲醛复合材料，由100重量份的聚甲醛、15‑25重量份的热塑性聚氨酯、10‑20重量份的丁腈橡胶粉、2‑5重量份的抗氧剂、5‑10重量份的硅油、2.5‑5重量份的增塑剂、1‑4重量份的硬脂酸钙和2‑3重量份的硬脂酸锌组成。该复合材料力学性能好、低温韧性好，经试验检测：抗冲击强度为9.8‑1.5KJ/m2，拉伸强度为75‑85MPa，断裂伸长率为85‑105％，弯曲模量为1.95‑2.15GPa，弯曲强度为89‑93MPa，低温不开裂。
955
0

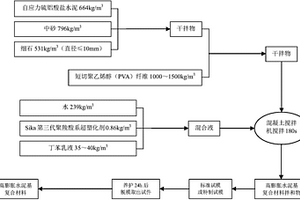

本发明公开了一种高膨胀水泥基复合材料及其制备方法，旨在改善传统的水泥基材料易开裂、抗拉强度低且破坏具有明显的脆性的问题。所述的高膨胀水泥基复合材料由自应力硫铝酸盐水泥、中砂、细石、水、短切聚乙烯醇(PVA)纤维、丁苯乳液和Sika第三代聚羧酸系超塑化剂组成；其质量比依次为1:1.2:0.8:0.36:(0.15％～0.225％):(5.3％～6.8％):0.13％。制备方法包括制成干拌物、短切聚乙烯醇(PVA)纤维分散在干拌物中、制备混合液、制高膨胀水泥基复合材料拌和物、将水泥基复合材料拌和物倒入试模中振动30s成型并养护24小时后脱模取出和将脱模取出的试件置于20℃～30℃的水中养护28天。

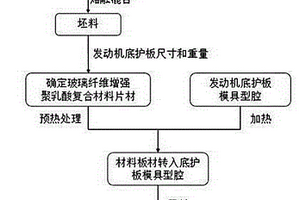

本发明涉及一种可生物降解的玻璃纤维增强聚乳酸复合材料发动机底护板，该发动机底护板是以玻璃纤维增强聚乳酸复合材料为原材料，该复合材料通过以下重量分数配比的原料制成：聚乳酸45-55份、玻璃纤维40份、填料1.5-5份、硅烷偶联剂1.5-5份、抗氧剂0.5-3份、润滑剂0.1-1份，本发明玻璃纤维增强聚乳酸复合材料发动机底护板制备方法简单，制得的底护板具有良好的抗冲击性、耐腐蚀性以及优异的热性能，该材料的发动机底护板在全生命周期可以100%回收再利用，节能减排效果显著。
964
0

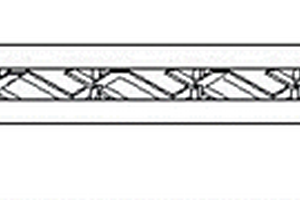

一种仿腔棘鱼鳞片结构与功能的纤维复合材料，所述纤维复合材料采用仿腔棘鱼鳞片的双螺旋铺排结构，由至少两组螺旋纤维树脂层结构依次交替铺叠而成；每组螺旋纤维树脂层结构中，纤维树脂层以垂直于纤维树脂层中心的中心线为轴，自上而下依次旋转相同的旋转角呈周期地铺排设置；每组螺旋纤维树脂层结构中的纤维树脂层依次交替铺排叠置。本发明所述纤维复合材料仿照腔棘鱼鳞片的双螺旋纤维铺排结构，得到比传统纤维复合材料韧性更强的纤维层结构，可良好的抵抗纤维复合材料所受的剪切力，强化结构韧性。
复合材料3D‑Kagome点阵结构及其一体化制备方法，属于三维结构复合材料技术领域。解决了现有技术中复合材料3D‑Kagome点阵结构存在纤维板连接不稳定和纤维板与上板下板连接不稳固的技术问题。本发明的复合材料点阵结构，包括上板、中间板和下板；上板和下板上均设有N行P列的阵列开孔单元；中间板由多个支撑单元和多个第四纤维板组成；每个支撑单元由第一纤维板、第二纤维板和第三纤维板组成；第一纤维板上设有封闭的矩形通孔，第二纤维板上设有L形通孔，第三纤维板上设有T形通孔，组装后，第一纤维板、第二纤维板、第三纤维板两两垂直，且与上板和下板均成45度角。该复合材料点阵结构稳定性好、比强度高、比刚度高、轻质、抗冲击性好、能量吸收性好。
913
0
本发明涉及一种天然植物纤维混杂复合材料及制备方法，属于轻量化复合材料技术领域。该复合材料包括混杂纤维铺层：是由经纱和纬纱纺织而成的织物，由内到外包括：内芯高强纤维层、中间天然植物纤维层、外层树脂纤维层，外层树脂纤维层采用包芯纺纱工艺实现树脂纤维与天然植物纤维的混纺，中间天然植物纤维层采用包缠纺纱工艺实现天然植物纤维与内芯高强纤维的混纺。制备过程：将树脂薄膜铺层与混杂纤维铺层依次交替层叠，然后将其放入平板硫化机平板模中进行热压成形。本发明具有能耗低、可循环利用、环境友好、价格低、可设计性更加灵活等优势，与传统制备方法相比，具有力学性能更优异、流程更简便，能实现轻量化复合材料大规模产业化应用。
951
0

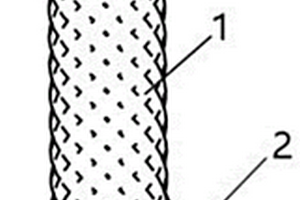

本发明公开了一种扭转纤维增强仿生复合材料及其制备方法，复合材料由多层仿根系的仿生纤维束堆叠压制而成，层与层的纤维束交错摆放，所述仿根系的仿生纤维束由碳纤维编织、玄武岩纤维缠绕获得仿根状结构，再经混合树脂粉末静电吸附而成。本发明利用玄武岩纤维本身的优异性能，使复合材料具有强度高、耐腐蚀、耐高低温等特性的同时，通过静电吸附混合树脂粉末以及采用仿鱼骨方式排列后，使复合材料的性能以及强度得到了进一步的有效提升。
本发明提供了一种中空金属有机框架‑单宁酸‑聚吡咯复合材料及其制备方法和应用，属于电催化分解海水产氧技术领域。本发明以泡沫镍为基底负载金属有机框架MIL‑88，然后通过单宁酸刻蚀金属有机框架MIL‑88得到中空结构，同时利用MIL‑88上的Fe促进吡咯的聚合实现聚吡咯在MIL‑88表面的原位生长，得到中空金属有机框架‑单宁酸‑聚吡咯复合材料，该复合材料在电催化分解水产氧的过程中(碱性条件)发生重构，单宁酸和聚吡咯与金属离子的配位作用被破坏，金属离子与氢氧根结合形成的金属氢氧化物具有优异的电催化活性与抗海水腐蚀的特性，使得本发明所述复合材料在电催化分解人造海水产氧中表现出优异的催化活性与稳定性。
1100
0

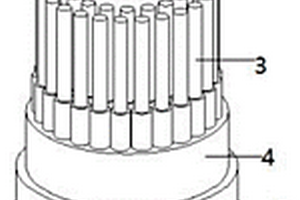

本发明提供了一种仿生复合材料螺旋弹簧，包括：若干第一芯轴、内固定层、若干第二芯轴、中固定层、外层以及保护层；若干第一芯轴按照“Z”字型结构排列；第一芯轴包括第一芯轴外固定层；第二芯轴包括第二芯轴外固定层；第一芯轴外固定层和第二芯轴外固定层由纤维布螺旋铺排形成的螺旋纤维树脂层组成。本发明仿生复合材料螺旋弹簧的第一芯轴按照红耳龟特有的“Z”字型结构排列，一方面可以降低螺旋弹簧的重量，另一方面与第二芯轴的紧密排列结构相配合，可以增加仿生复合材料螺旋弹簧的比刚度；并且第一芯轴外固定层和第二芯轴外固定层由纤维布螺旋铺排形成的螺旋纤维树脂层组成，从而提高仿生复合材料螺旋弹簧的弹性、韧性和抗疲劳强度。
990
0

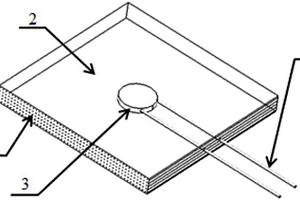

本发明公开了一种多功能结构动力复合材料零件及其制备方法，所述零件由纤维增强体、树脂、电储能器件组成；电储能器件由二次电池或超级电容器与导线连接组成，所述电储能器件嵌置在纤维增强体组成的层结构内，形成带有电储能器件的纤维增强体层结构，且导线的末端与纤维增强体外部联通，以实现电储能器件充/放电；所述制备方法是将组装的电储能器件嵌置于剪裁后的纤维增强体内，并经铺排、浸润树脂、固化、脱模、切割、打磨处理，最终形成多功能结构动力复合材料。本发明创造性的将纤维树脂复合材料、电储能器件的优点相结合，成功制备出具有比强度高、耐疲劳、耐腐蚀、以及电储能特性的多功能结构动力复合材料及零件。
774
0

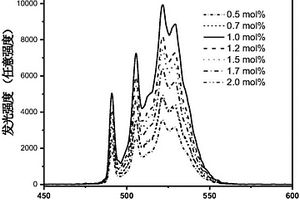

本发明公开了一种在980nm近红外光激发下的基于Sm2+离子上转换发光复合材料的制备方法，属于上转换发光材料技术领域，具体涉及一种分别由包含三价镧系Yb3+离子的碱土金属氟化物与包含二价钐离子Sm2+的碱土金属氟卤化物的上转换发光复合材料。惰性气体环境下镱离子不易被还原；还原气氛条件下钐离子被充分还原；最后经过煅烧二者混合样品实现镱离子团簇及二价钐离子同时存在。采用三步法制备样品使其同时含有镱离子团簇以及二价钐离子，实现镱离子与钐离子之间有效的能量传递。在980nm近红外光激发下，材料中二价钐离子发射峰值位于631nm(5D1→7F0)，644nm(5D1→7F1)，665nm(5D1→7F2)，689nm(5D0→7F0)，704nm(5D0→7F1)和729nm(5D0→7F2)红色区域的上转换发光。
1059
0
SBA－15分子筛与La2O3纳米复合材料及其制备方法涉及到的是一种纳米材料及其制备方法，分别属于无机功能材料及精细化工制造技术领域。现有技术是采用液相移植法在SBA－15分子筛中组装镧。而现有的热扩散法是在MCM－41分子筛中组装AgI。本发明采用热扩散法在SBA－15分子筛中组装三氧化二镧，组装量大，所制备的纳米复合材料具有不同于现有技术的发光特性。可以作为一种新的发光材料和光催化材料。
1017
0

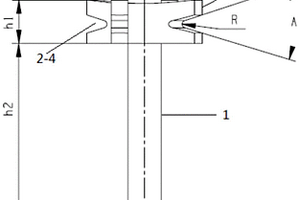

本发明涉及一种复合材料层合结构修边、倒角刀具，属于修边工具技术领域。解决了现有技术中复合材料层合结构在修边、倒角过程中，机加工易产生分层，手工加工效率、精度低的技术问题。本发明的复合材料层合结构修边、倒角刀具，包括刀柄部和刀头部；其中，刀柄部包括刀柄；刀头部包括连接件和N个刀头，N≥2；连接件与刀柄固定连接，每个刀头的一端与连接件固定连接，另一端设有与刀柄轴向方向平行的刀刃，刀头上设有V形槽，V形槽的槽口位于刀刃上，V形槽的对称面垂直于刀柄轴向方向。该复合材料层合结构修边刀具、倒角专用刀具，不会导致复合材料层合结构分层。
1013
0

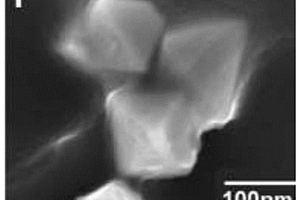

本发明涉及医药领域，具体公开了一种复合材料及其制备方法、纳米药物、应用，所述复合材料包括以下的原料：八面体二氧化铈、NHS、EDC、光敏剂和3‑氨基丙基三乙氧基硅烷。本发明实施例提供的复合材料具备优异的抗菌抗炎，通过采用多种原料制备得到的复合材料既可最大化抗菌抗炎的治疗效果，又能减小光动力治疗的副作用。而提供的制备方法简单，制备的复合材料可自调节释放ROS，通过在光照激发下瞬间释放大量的ROS来杀灭细菌，然后序列性的快速清除残余的ROS，以防止其对周围的正常组织产生损伤，解决了现有用于抗菌光动力疗法的纳米药物存在在治疗过程中无法平衡ROS水平的问题，生物安全性高。
854
0
本发明公开了高强度层状Al基金属陶瓷复合材料及其制备方法，为克服复合材料制备成本高、操作繁琐、增强体陶瓷种类单一与强度低的问题。高强度层状Al基金属陶瓷复合材料即高强度层状结构Al-Si-Mg/(Al2O3、SiC、TiC)复合材料包括陶瓷粉与Al-Si-Mg合金。陶瓷粉的体积分数为20%～40vol%；Al-Si-Mg合金体积分数为80%～60vol%，Al-Si-Mg合金中所含铝的质量比为75～84wt%，所含硅的质量比为10～15wt%，所含镁的质量比为6～10wt%。高强度层状Al基金属陶瓷复合材料的制备方法为：水基陶瓷浆料的配制；定向凝固；冷冻干燥；坯体的烧结；合金的熔炼；无压浸渗。
737
0
本发明属于汽车被动安全性研究领域，具体涉及一种复合材料反对称包裹方管压溃特性分析方法。包括以下步骤：1、结构描述与坐标定义；2、计算复合材料的极限应力与弹性模量；3、计算屈服膜力与单位长度塑性极限弯矩；4、计算复合材料反对称包裹方管中超折叠单元耗散的能量；5、计算最终有效压溃距离与最终折叠角度；6、计算平均压溃力。本发明考虑铺层角度对性能影响，得到了单位长度塑性极限弯矩与屈服膜力的理论表达式。本发明推导了复合材料反对称包裹方管的平均压溃力解析表达式，得到结构参数与压溃性能的关系。利用本发明所述的复合材料反对称包裹方管压溃特性分析方法，可以快速地进行正向设计，减少仿真与实验次数，降低设计成本。
1081
0
本发明公开了一种变厚度复合材料板簧精细化建模方法，导入复合材料板簧几何模型，分析上下表面直线段、圆弧段的组成，选择几何特征相对规律的表面作为铺层的基础平面；按照每层材料的铺设长度，对变厚度复合材料板簧本体进行几何切割，切割之后的边界长度包含所有铺层的长度；对基础平面进行面单元网格划分，保证面单元的法相与铺层方向一致；为基础平面各曲线段建立局部坐标系，平直段建立直角坐标系，圆弧段建立圆柱坐标系；每一层建立单元SET集合，为单层属性赋予做准备；建立复合材料板簧各项异性材料属性，建立复合材料单层属性及层合板；定义层合板堆叠方向，检查铺层次序及纤维方向是否正确。
749
0

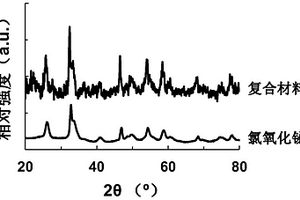

本发明涉及一种碲化铋敏化氯氧化铋纳米复合材料及其制备方法和应用，属于复合材料技术领域。本发明要解决现有技术中氯氧化铋纳米材料无法有效的吸收和利用太阳光，从而限制了其杀菌和降解染料效率的技术问题。本发明利用带隙较窄的碲化铋纳米材料作为敏化剂，与氯氧化铋形成纳米复合材料，进而提供一种用于太阳光激发高效杀菌和降解染料的碲化铋敏化氯氧化铋纳米复合材料及其制备方法和应用，所述碲化铋敏化氯氧化铋纳米复合材料中碲化铋可有效的改变氯氧化铋的禁带宽度，使其有效吸收太阳光谱中的可见光部分，从而激发其产生自由电子和空穴，进而产生自由基，提高杀菌和染料降解效率。
本发明的一种含酰亚胺侧链笼型倍半硅氧烷/聚酰亚胺纳米复合材料及其制备方法属于聚酰亚胺制备领域。所述含酰亚胺侧链笼型倍半硅氧烷/聚酰亚胺纳米复合材料由分散相和连续相组成，分散相为含酰亚胺侧链笼型倍半硅氧烷，连续相为聚酰亚胺。含酰亚胺侧链笼型倍半硅氧烷/聚酰亚胺纳米复合材料的制备方法是，将苯酐与八氨基笼型倍半硅氧烷反应，得到含酰胺酸支链的笼型倍半硅氧烷；将含酰胺酸支链的笼型倍半硅氧烷按比例与聚酰胺酸进行溶液混合，进行热亚胺化，得到含酰亚胺侧链笼型倍半硅氧烷/聚酰亚胺纳米复合材料。本发明的含酰亚胺侧链笼型倍半硅氧烷/聚酰亚胺纳米复合材料具有优异的抗原子氧性能，易于制备，产率高，合成成本低。
798
0

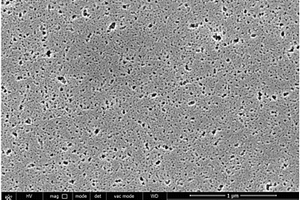

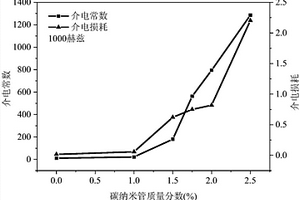

本发明提供一种具有海岛结构的PVDF基复合材料及其制备方法，属于复合材料制备领域。该复合材料具有海岛结构，是将聚偏氟乙烯、乙烯‑丙烯酸甲酯‑甲基丙烯酸环氧丙酯和碳纳米管先进行熔融共混，然后经过热压和冷压，脱模后得到的。本发明还提供一种具有海岛结构的PVDF基复合材料的制备方法。本发明的复合材料介电常数高达794，此时介电损耗仅为0.81。

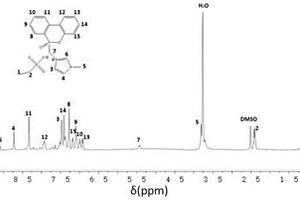

本发明提供一种含磷离子液体与碳纳米材料的协同体系环氧树脂复合材料及其制备方法，属于复合材料领域。该复合材料的原料按照重量份数计，包括：含磷离子液体1～10份，环氧树脂100份，碳纳米材料0.1～5；所述的含磷离子液体为1‑甲基‑3‑((6‑氧代二苯并[c，e][1，2]恶膦‑6‑基)甲基)‑1H‑咪唑‑3‑4‑磺酸盐，结构式如式1所示。本发明还提供一种含磷离子液体与碳纳米材料的协同体系环氧树脂复合材料的制备方法。该方法制得的复合材料阻燃性能优异，机械性能良好。
811
0
本发明公开一种低VOC纳米的麻纤维复合材料及其制备方法，其中，所述的麻纤维与聚丙烯的质量比为：麻纤维40％-60％，聚丙烯40％-60％将麻、聚丙烯混合纤维质量0.25-1％的纳米粘土、纳米粘土质量50％的分散剂加入到混合纤维质量5-15％的水中，先使用机械搅拌器在1000-1300rpm转速下搅拌0.5-2h，随后在1700-2000rpm转速下搅拌1.5-3h，制备出均匀分散的纳米粘土悬浮溶液，所述麻纤维是大麻、亚麻、洋麻、黄麻中的一种，或者是其中一种以上的混合物，所述纳米粘土的粒径范围在2-10μm，所述分散剂可为聚乙烯吡咯烷酮。将纳米粘土悬浮溶液喷淋到麻、聚丙烯混合纤维中，通过开松、梳理、针刺、热压等几个过程压缩成复合材料，所述热压温度在200-220℃之间，所述热压时间在1-3min。
667
0

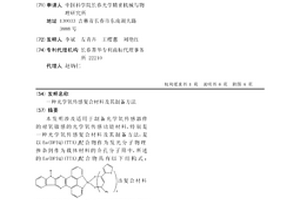

本发明涉及适用于制备光学氧传感器件的对氧敏感的光学氧传感功能材料,特别是一种光学氧传感复合材料及其制备方法,是以Eu(DPIQ)(TTA)3配合物作为发光分子物理掺杂到作为载体材料的介孔分子筛中,所述的Eu(DPIQ)(TTA)3配合物具有以下结构式:该复合材料具有长荧光寿命、大Stoke位移和窄带发射、稳定性好的特点,能够消除大多数可见区内背景光源的干扰,使得它在以OLED为激发光源的集成传感器方面具有较大的应用潜力。
791
0
本发明提供了一种高性能液晶聚合物复合材料及其应用，属于高分子复合材料技术领域。本发明提供的高性能液晶聚合物复合材料，以重量份计，包括：液晶聚合物60～90份，添加剂10～40份，相容剂1～10份。本发明提供的液晶聚合物复合材料具有耐高温、电绝缘性能好和易于加工等优点。本发明提供的高性能液晶聚合物复合材料，通过熔融吹塑成型加工法制备得到复合薄膜，这种复合薄膜表现出低各向异性、机械性能好、高频介电性能优异，适用于高速电路和高频电子器件，特别适用于5G高频通讯领域所需的电路基板材料。
749
0
本发明涉及牙周炎治疗技术领域，为了解决目前使用牙周炎传统治疗方法难以清除深部感染细菌生物膜以及深部炎症治疗的问题，公开了一种多功能纳米复合材料及其制备方法和应用，所述一种多功能纳米复合材料，包括以下成分：金纳米棒、介孔二氧化硅、NO供体以及光敏剂。本发明制备的复合材料可以进入组织深部，产生高效的杀伤细菌，消散顽固的细菌生物膜，不引起细菌的耐药性，充分发挥抗菌抗感染的作用；复合材料能够缩小感染范围的同时，还能起到调节炎症的作用，调控炎症因子的表达，影响炎症小体的组装，从而有效控制炎症进展，该复合材料适用于深部的感染治疗，不限于牙周炎的治疗，具有良好的应用前景。
本发明提供了一种电磁屏蔽复合材料，包括吸收层和复合在吸收层上的反射层；所述吸收层包括改性树脂层；所述改性树脂层具有隔离结构；所述反射层包括金属纳米线膜层。本发明采用特定的层材料，再结合吸收层‑反射层的层叠结构，且吸收层为特殊的隔离结构，得到了具有特定结构和组成的电磁屏蔽复合材料。本发明可以兼具高电磁屏蔽效能、低电磁波反射以及优异的力学性能等诸多优点，且吸收层为特殊的隔离结构，该结构可以促进吸收层内部的填料相互搭接形成填料网络，尽而提高吸收层的屏蔽效率，进一步降低复合材料对电磁波的反射。该电磁屏蔽复合材料可替代传统的电磁屏蔽复合材料应用于新兴的5G通讯领域、航空航天领域。
702
0
本发明提供一种石墨烯酞菁复合材料及其制备方法，方法包括：将具有规则排布孔结构的改性石墨烯材料和改性酞菁材料复合，得到石墨烯酞菁复合材料。上述方法制得的复合材料中改性酞菁材料也有序排布，如规则矩阵方式或六角网格结构排布，进而使得复合材料的光限幅性能优异。复合材料在入射能量为1.5J/cm2时发生较明显光限幅现象，输出幅值为0.8J/cm2，非线性衰减倍率约7倍；或在入射能量为3.4J/cm2时发生较明显光限幅现象，输出幅值为1.4J/cm2，非线性衰减倍率约4倍；或入射能量为2J/cm2时发生较明显光限幅现象，输出幅值为1.1J/cm2，非线性衰减倍率约5倍。
608
0

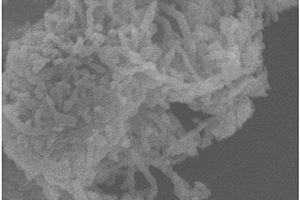

本发明公开了一种聚吡咯/多壁纳米碳管/硫复合材料的制备方法及应用。聚吡咯、多壁纳米碳管、单质硫混合均匀，形成均一的复合材料。选用多壁纳米碳管、对甲基苯磺酸钠、吡咯、单质硫和三氯化铁，化学氧化聚合反应、熔融扩散后，经真空干燥得到聚吡咯/多壁纳米碳管/硫复合材料。该法不仅可以制得电化学性能优秀的聚吡咯/多壁纳米碳管/硫复合材料，而且合成方法简单、能耗低、可控性好、产率高和成本低廉，适合于规模化生产。本发明还公开了所述的聚吡咯/多壁纳米碳管/硫复合材料的应用，用于锂硫电池的正极材料，具有放电比容量高、循环性能稳定的特点。
786
0
本发明的一种含氧化钆的聚醚醚酮复合材料及其制备方法，属于特种工程塑料技术领域。组成有聚醚醚酮、氧化钆和磺化聚醚醚酮，复合材料总质量份数为100，其中氧化钆为X=5～35份，磺化聚醚醚酮为0～0.08X份，余量为聚醚醚酮。复合材料的制备包括氧化钆的改性处理和熔融共混两个步骤，是将改性氧化钆与聚醚醚酮混合在一起，用双螺杆挤出机熔融共混制备得到。本发明为增加复合材料中聚醚醚酮与氧化钆两相之间的相互作用，先加入磺化聚醚醚酮对氧化钆进行改性处理后再进行熔融共混，从而使氧化钆在聚醚醚酮基体中得到良好的分散。本发明的复合材料具有更高的强度、模量、优异的热稳定性以及良好的X射线屏蔽性能。
中冶有色为您提供最新的吉林长春有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
