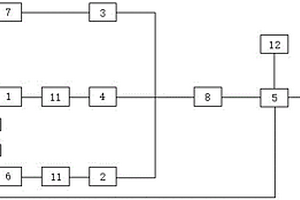

本实用新型提出了一种锂电池及超级电容混合储能的光伏发电系统,本实用新型系统所述的第一双向DC?DC变换器通过保护电路与锂电池组连接,第二双向DC?DC变换器与超级电容(7)连接,所述的单向DC?DC变换器通过保护电路与太阳能电池连接组成MPPT系统;所述的第一双向DC?DC变换器、第二双向DC?DC变换器和单向DC?DC变换器并联连接并通过PWM驱动电路与微处理器连接,微处理器输出端与显示电路连接,微处理器另一输出端通过逆变器与负载连接。本实用新型系统让太阳能电池工作在最大功率点附近, 控制由DC?DC变换器连接的锂电池组与超级电容器组成的混合储能系统实现优势互补,本实用新型系统能确保较高的储能利用率和使用寿命,综合成本低,经济价值显著。
本发明提供了一种提高低品位锂辉石粗选精矿品位的方法,属于选矿技术领域。本发明采用十二烷基硫酸钠、十二烷基苯磺酸钠或十二烷基磺酸钠作为泡沫稳定剂,泡沫稳定剂属于表面活性剂,由于本身具有起泡性,在与捕收剂混合之后能够降低捕收剂所产生的气泡表面张力和粘度,从而使气泡容易破裂,进而解决了浮选过程中产生的泡沫多、泡沫粘、泡不容易破的问题,提高了锂辉石粗精矿的品位。实施例的结果显示,本发明提供的方法制备的锂辉石粗精矿的品位提升了0.81%,回收率提升了5.01%,粗精矿泡沫细小无粘腻状态,消泡快。

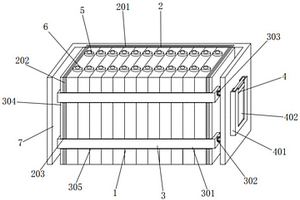

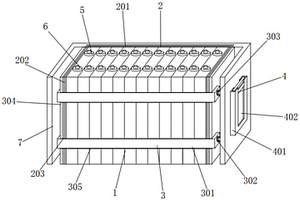

本发明公开了一种高效新能源锂电池及其制备工艺,包括锂电池和套板,多个所述锂电池的外侧设有套板,多个所述锂电池的外壁设置有安装组件,所述安装组件包括支杆、第一垫片、第一螺钉、端盖、卡槽、第二垫片和第二螺钉,多个所述端盖分别位于多个锂电池的左右两侧,前后所述支杆的外侧均设有多个第二螺钉,所述第二螺钉和支杆和套板均螺纹相连,所述第二螺钉的外壁均设有第二垫片。该高效新能源锂电池及其制备工艺,结构科学合理,使用安全方便,设置有耐磨层、端盖、套板和锂电池之间的配合,由低碳合金在多种特殊热处理工艺下形成的马氏体、奥氏体等晶体耐磨板可避免锂电池在进行组合安装时对固定部件造成划痕的问题。
一种盐湖卤水中萃取锂的方法,包括步骤:1)配制萃取有机相:萃取有机相包括复合萃取剂和稀释剂,其中复合萃取剂由磷酸三丁酯和N, N-二(2-乙基己基)-3-丁酮乙酰胺按体积百分比为50%:50%混合而成,稀释剂为磺化煤油;2)萃取水相:为LiCl-MgCl2-H2O体系;3)向萃取水相中添加HCl、FeCl3·6H2O,其中,控制铁、锂的物质的量比例为1.3 : 1,酸浓度为0.5mol/L,所述锂浓度为1~3g/L;4)将步骤3)得到的萃取水相与步骤1)得到的萃取有机相体积比为1 : 2充分混合后静置并液相分离。本发明改善了高浓度的磷酸三丁酯对萃取设备的腐蚀性较强,且在长期运转中萃取剂不仅在水中溶损严重的问题,并且达到了现有技术萃取锂的效率。萃取方法操作简单可靠。

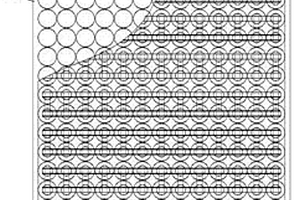

本发明公开了一种高低温范围内使用便拆分式大容量稀土锂电池模块,其特征在于,所述高低温范围内使用便拆分式大容量稀土锂电池模块的稀土锂电芯安装在可拆卸拼装结构的支架中,该支架分为上层、下层;导线连接片于稀土锂电芯部分焊接,与支架部分螺栓固定。本发明在其出现单体稀土锂电芯损坏的情况下,更换单体稀土锂电芯,电池正常使用。不用整体报废,不会造成不必要的浪费;对于出现故障的单体稀土锂电芯部分可以顺利移除,并更换好的单体稀土锂电池,最终同其余部分继续使用,更换简单且经济。本发明可以在-43℃~+65℃环境下使用,具有高低温宽温度范围内使用特性、容量高、内阻小,寿命长、效率高、电流输出可控等诸多优点。
本发明公开了一种膜分离法提锂镁渣制备活性氧化镁及镁水泥的方法,该膜分离法提锂镁渣制备活性氧化镁的方法,包括在400~800℃煅烧温度下煅烧镁渣,获得煅烧产物;其中,镁渣是膜分离提锂工艺的副产镁渣,镁渣中还包含可溶性氯盐杂质。膜分离法提锂镁渣制备镁水泥的方法,包括在400~800℃煅烧温度下煅烧镁渣,获得煅烧产物;将氯化镁和水配成氯化镁溶液;将煅烧产物与氯化镁溶液混合,得到镁水泥。本发明提供的活性氧化镁的制备方法以含有较多氯离子的提锂镁渣作为原料,经过调节煅烧条件获得了活性较高的氧化镁产物,并进一步利用该氧化镁制备镁水泥,实现了将大量废弃的低价值副产物转化成实用工业原料的目的。
本发明属于碱式磷酸铁锂制备技术领域,具体地,涉及一种碱式磷酸铁锂复合材料的制备方法。本发明包括以下步骤:1)将过量铁粉加入稀硫酸中,制得硫酸亚铁溶液;2)过滤步骤1)制得的硫酸亚铁溶液,向过滤后的溶液中加入磷酸溶液,然后再加入氢氧化锂固体与双氧水;3)加热步骤2)获得混合溶液,使其在68~85℃下反应,制得碱式磷酸铁锂。本发明以硫酸亚铁为铁源,并添加了过氧化氢作为催化剂,从而可以很好的实现低温合成碱式磷酸铁锂。
本发明公开了一种从锂电池中萃取金属离子的方法,该方法采用双酮类化合物和有机膦化合物协同分步萃取锂电池浸出液中的各金属离子,分别获得负载各金属离子的负载有机相,然后对各负载有机相分别进行反萃,分别得到富含各金属离子的反萃液。本发明提供的方法仅采用一种萃取有机相就可实现对锂电池正极材料浸出液中多种金属离子的高效回收,简化了工艺设备及流程;同时,各金属离子的回收率均在97%以上,废旧锂电池回收的经济性得到大大提升。

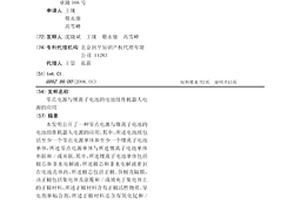

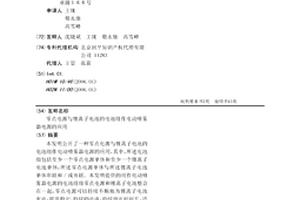

本发明公开了一种零点电源与锂离子电池的电池组作电动喷雾器电源的应用,其中,所述电池组包括至少一个零点电源单体和至少一个锂离子电池单体,所述零点电源单体与所述锂离子电池单体串联和/或并联。本发明提供的用作电动喷雾器电源的电池组将零点电源和锂离子电池整合在一起,零点电源可以持续不断地为锂离子电池充电,提供稳定、持续的电流,持续放电时间长,适合用作电动喷雾器电源。
本发明公开了一种具有温度调节能力的锂电池及其制备工艺,包括锂电池和套板,多个所述锂电池的外侧设有套板,多个所述锂电池的外壁设置有安装组件;所述安装组件包括端盖,多个所述端盖分别位于多个锂电池的左右两侧,所述锂电池左右两侧的端盖外侧表面上设有上端开口并与套板接触的安装框,所述的安装框内安装有相变体,所述的套板左侧的端面上设有玻璃观察窗,所述的玻璃观察窗位于安装框处,本发明克服了现有技术的不足,该锂电池及其制备工艺,结构科学合理,使用安全方便。
本实用新型涉及锂电池加热技术领域,更具体的涉及一种低温下自加热锂电池充电控制系统;本实用新型一种低温下自加热锂电池充电控制系统,由太阳能光伏组件(1)、锂电池组(2),主控制芯片(3)、电源电路(4)、充电控制电路(5)、电池均衡电路(6)、PTC加热控制电路(7)、电压检测电路(8)、电流检测电路(9)、温度检测电路(10)、CAN通讯模块(11)、PTC加热板(12)和上位机(13)组成;本实用新型的有益效果:本实用新型延长了锂电池在低温环境下使用的寿命、结构简单、可靠性高、能量利用率高和价格低廉。
本发明属于卤水提锂技术领域,涉及一种高硫酸盐原卤的铝系吸附剂提锂方法,其特征在于,包括以下步骤:对原卤作预处理,得到氯离子与硫酸根离子的质量比为3:1至8:1的低硫酸根卤水;将所述低硫酸根卤水与铝系锂吸附剂混合,进行均相吸附;收集均相吸附后的铝系锂吸附剂,洗涤杂盐,提取高锂液。本发明调节原卤中的氯离子和硫酸根离子的比例,并与均相吸附结合,相比于彻底去除硫酸根离子,能够大幅度提高预处理段的工作效率,适用于低温原卤直接分离。
本发明公开了一种零点电源与锂离子电池的电池组作机器人电源的应用,其中,所述电池组包括至少一个零点电源单体和至少一个锂离子电池单体,所述零点电源单体与所述锂离子电池单体串联和/或并联,其中,所述锂离子电池单体包括极芯和非水电解液,所述极芯和非水电解液密封在电池壳体内,所述极芯包括正极、负极及隔膜,该正极包括集电体及涂覆和/或填充于集电体上的正极材料,所述正极材料含有正极活性物质、导电剂和粘合剂,所述正极材料还含有氧化钇和/或氧化铌。本发明提供的用作机器人电源的电池组将零点电源和锂离子电池整合在一起,零点电源可以持续不断地为锂离子电池充电,适合用作机器人电源。

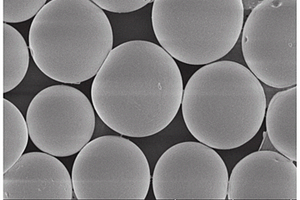

本发明公开了一种多孔锂吸附剂及其制备方法与应用。所述制备方法包括:使包含乙烯基功能单体、引发剂、交联剂、乳化分散剂和连续相溶液的乳液体系发生聚合反应,制得聚合物微球模板;使包含锂源、钛源、弱酸稳定剂、醇类溶剂与水的锂钛凝胶溶液施加于所述聚合物微球模板,再经干燥处理,制得聚合物微球模板‑锂钛凝胶复合物;以及,对所述聚合物微球模板‑锂钛凝胶复合物进行焙烧、酸浸处理,制得多孔锂吸附剂。本发明制备的多孔锂吸附剂能够特异性吸附高镁锂比卤水中锂离子,达到实际生产需求,且吸附解吸循环性能稳定,溶损量极低。

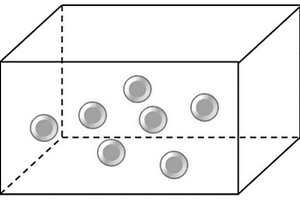

本发明公开一种用于液体锂资源提取的碳基锂吸附剂颗粒。该吸附剂颗粒成型过程中无需添加粘合剂,碳对吸附剂粉末具有固定作用;尺寸稳定,在强酸强碱及水中长期使用不溶胀;耐强酸耐强碱,可满足在碱性条件下吸附锂,在酸性条件下脱附操作;碳基粒子具有孔道结构,在吸附脱附过程中能与溶液进行交换作用,提高效率。本发明的另一目的是提供一种液体锂资源提取的碳基吸附剂颗粒的制备方法该制备方法将吸水性树脂通过挤出造粒,利用二次交联工艺制备出高强度吸水性颗粒,并将其碳化,制备碳基吸附颗粒;及本发明的另一目的是提供一种用于液体锂资源提取的碳基吸附剂颗粒的制备装置,该制备装置具有一套设备生产多种产品,可连续化生产等优势。

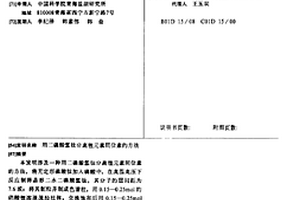

本发明涉及一种用二磷酸氢钛分离锂元素同位 素的方法,将无定形磷酸钛加入磷酸中,在高温高压 下反应制得晶形二水二磷酸氢钛,其分子的层间距为 7.6埃;将其制粒并制成色谱柱,用0.15—0.25mol的 硝酸锂溶液流经柱体,交换饱和后用0.15—0.25mol 的硝酸洗脱柱体,流出液中可富集锂离子的轻同位 素,多级分离后便可使6Li得到更大程度的富集;用 该方法得到的锂元素7Li/6Li的丰度比较高;并使 钾、铷、铯的交换容量提高;用该方法分离锂元素同位 素与用汞剂法相比无毒、无害,生产方法简单、成本 低,工业化生产更具优势。
本申请公开了一种锂离子电池正极材料,其制备方法及应用。该正极材料能够减少锂离子嵌入与脱嵌状态下正极材料的相对体积变化率,同时有效抑制充放电过程中正极材料中Mn的溶出,从而改善正极材料工作状态的晶体结构稳定性。应用了该正极材料的锂离子电池,具备优异的循环性能、安全性能以及高温存储性能。
本发明公开一种高压实高容量磷酸铁锂正极材料的制备方法,涉及锂离子电池正极材料领域,基于加入导热材料的匣钵制备磷酸铁锂正极材料,制备出的材料压实密度高,容量高,电性能好。本发明方法工艺简单、成本低。
本发明公开了一种锂同位素的萃取体系,其包括混合均匀的萃取剂、疏水性离子液体和稀释剂;其中,萃取剂为式A或式B所示的冠醚衍生物。本发明通过选定侧基带有供电子基团的冠醚衍生物作为萃取剂,可提高其中的电子云密度,从而增强了萃取剂与锂离子之间的离子‑偶极作用,由此将该类结构的萃取剂应用于锂同位素的萃取分离时,尤其具有更好的分离效率。该类萃取剂在应用时,完成反萃后仅需进行简单的洗涤处理即可实现再生而重复利用,循环工艺也大大地节省了锂同位素的分离成本。本发明的萃取体系具有绿色、交换速率快、分离效率好、适用于不同规模生产等优点。本发明还公开了基于上述萃取体系的锂同位素萃取方法。

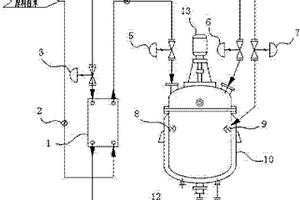

本发明公开了一种碳酸锂生产中净化除镁的自动控制方法,其将作为原料的富锂卤水或氯化锂溶液与氢氧化钠溶液在多台带有夹套的反应釜中发生净化反应,通过DCS控制系统控制加入原料的加料、加入氢氧化钠溶液的加碱、生成氢氧化镁沉淀沉淀的净化反应和排出混合液成品的排料四个主要工序,使反应温度控制在60℃,反应时间45分钟,反应终点pH值为13。本发明可以实现自动化生产,精确控制工艺条件,提高产品的产量和质量,降低能耗,改善操作条件,节约生产成本。

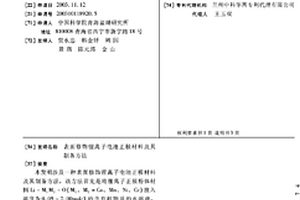

本发明涉及一种表面修饰锂离子电池正极材料 及其制备方法,该方法首先是将锂离子正极粉体材料Li- M1M2-O(M1、 M2=Co、Mn、Ni、Cr)放入浓度 为0.05~2.00mol/l的含有机物质的水溶液,将此混合物置于带 搅拌的水热反应器中,于150~200℃,经0.1~4.0小时反应, 将反应后溶液喷雾干燥,则可得到包覆有均匀碳微球的正极材 料,本发明的锂离子电池正极材料具有比容量高、循环性能好、 孔隙均匀、无杂质相等优点,与修饰前相比,电化学性能有较 大改进和提高;并且本发明的工艺简单、实用、成本低、易于 实现规模化工业生产。

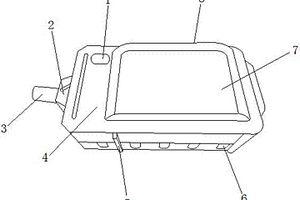

本实用新型公开了一种新型锂电池高效能量反馈式容量增容器,其结构包括电源指示灯、接口、电源线、主体、立柱、排气孔、控制装置、防护罩,所述主体横截面为长方形且上下端面大小一致,所述主体上方防护罩表面为长方形,所述主体正表面排气孔设有2‑5个且依次呈直线等距排列,所述主体与排气孔采用焊接进行固定连接,所述排气孔中间设有立柱,所述主体左侧表面接口横截面为上窄下宽的梯形且与主体采用间隙配合,本实用新型一种新型锂电池高效能量反馈式容量增容器,通过在增容器添加一个控制装置,可以使锂电池在无需使用时,可将产生的小部分能量进行收集,然后将其电路反馈进锂电池,从而增大电池容量,同时提高了节能性也减少了浪费能量的可能性。
本发明公开了一种锂离子电池大晶粒体三元正极材料及其制备方法,所述方法包括:将镍钴锰前驱体和锂源进行混合,在400℃~1050℃烧结5~12h,冷却、破碎;将中间产物加入到含有改性添加剂和粘结剂的溶液中,混合、干燥,在500℃~1100℃烧结5~12h,冷却、破碎、过筛,得到所述锂离子电池大晶粒体三元正极材料;其中,所述锂离子电池大晶粒体三元正极材料为由小单晶自组装团聚成的二次粒子。本发明工艺简单成熟,适用范围广,可用于大规模工业生产。应用本发明制备的锂离子电池,具有能量密度高和循环性能优异的特点。
本发明公开了一种改进磷酸铁锂放电平台的方法,包括以下步骤:S01,称取氧化铜和磷酸铁锂的混合物加入烧杯中,然后加入适量的无水乙醇,利用超声波清洗器超声混合;S02,将混合后固液混合物烘干,研磨,得到无颗粒的复合正极材料。S03,称取复合正极材料、粘结剂聚偏氟乙烯和导电剂碳粉,将称好的粉体放入烧杯中,加入适量的甲基吡咯烷酮有机溶剂,使粉体完全溶解,将烧杯放置于磁力搅拌机上搅拌;S04,剪下一定大小的铝箔,利用无水乙醇使其粘在涂膜机上,用刮刀将浆料均匀的涂在铝箔上面,在涂膜机中真空干燥。本发明提供的一种改进磷酸铁锂放电平台的方法,对磷酸铁锂与氧化铜进行简单的超声混合,但对其放电平台有显著地改进作用,方法简单,效果显著。
本发明公开了一种从废旧三元锂电池中综合回收有价金属的方法及系统。所述方法包括:从废旧三元锂电池中拆解出正极片;去除正极片中的粘结剂,再经酸溶浸出正极片中的有价金属元素,获得酸化浸出液;利用超滤膜对酸化浸出液进行超滤处理;利用纳滤膜技术,将酸化浸出液中的锂离子与不同于锂离子的其它阳离子分离,获得含锂溶液和含有其它阳离子的溶液,再采用反渗透技术分别进行浓缩富集;以及,采用锂沉淀剂使含锂溶液中的锂离子沉淀析出,并采用碱性物质使含有其它阳离子的溶液中的镍离子、钴离子和锰离子沉淀析出,实现有价金属的回收。本发明采用超滤‑纳滤‑反渗透联用技术,具有工艺简单环保、酸碱用量少、膜分离效果好且稳定等特点。

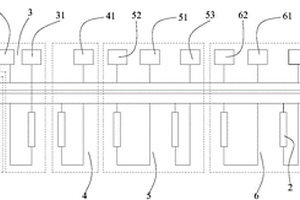

本发明公开了一种脱除高锂溶液中的杂质的设备,该设备包括转盘、连接在转盘上的若干吸附柱,以及呈环状设置的依次相邻的吸附模块、洗脱模块和再生模块;转盘可带动所述若干吸附柱依次通过所述吸附模块、洗脱模块、再生模块,从而完成了对高锂溶液中的杂质的吸附?脱附?再生?再吸附的循环操作。本发明还公开了基于上述设备的脱除高锂溶液中的杂质的方法,该方法通过控制位于上述每个模块内部的吸附柱的数量以及流经各模块内部的吸附柱的各液体的流量大小,从而最大限度地利用了吸附柱的吸附效率,保证了获得的产品料液中杂质的浓度均降至要求以下,从而可满足作为电池级和高纯锂盐产品的要求。

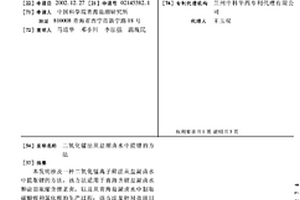

本发明涉及一种二氧化锰离子筛法从盐湖卤水 中提取锂的方法,该方法适用于青海含锂盐湖卤水和盐田浓缩 含锂老卤,以及从青海盐湖卤水中制取碳酸锂和氯化锂的生产 过程;该方法是针对盐田日晒蒸发得含锂浓缩卤水,用MnO2吸附剂选择吸附Li+,用盐酸溶液洗脱被吸附的Li+,洗脱液精制、浓缩,满足制取碳酸锂或氯化锂所需合格的原料。
本发明公开了一种稳定型动力锂电池及其制备工艺,包括动力锂电池和接电端,所述动力锂电池的一侧设有两个接电端,两个所述接电端均与动力锂电池相固接,所述套壳的内部中间位置开设于滑孔,所述滑孔的底端设有吸盘槽,所述吸盘槽开设于套壳的底端,所述滑孔的顶端设有顶槽,所述顶槽开设于套壳的顶端,所述套壳的弧面一侧中间位置开设有第二滑槽,所述第二滑槽通过第一滑槽与滑孔相连通。该动力锂电池及其制备工艺,通过吸盘、连杆和塞块的配合,能够有效使整体机构在吸盘吸力的作用下与目标平面紧密贴合,从而极大的保证整体机构的稳定性,进而使整体机构在受到震动时不易产生位置偏移,极大的降低了接触不良情况的发生概率。

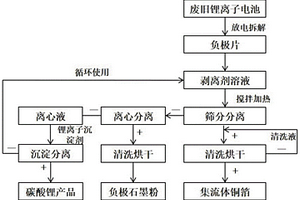

本发明公开了一种废旧锂离子电池负极中集流体与负极材料的分离回收方法。所述分离回收方法包括:使废旧锂离子电池负极与剥离液接触,并施加机械搅拌和/或超声进行解离处理,以使所述废旧锂离子电池负极中的负极材料与集流体解离,所述负极材料分散于剥离液中形成混合液,所述剥离液中包含表面活性剂;将所述集流体与混合液分离并从所述混合液中分离获得负极材料以及分离液;采用锂离子沉淀剂对所述分离液进行沉淀处理,获得处理液以及锂盐,并将所述处理液作为所述剥离液循环使用。本发明所提供的分离回收方法在环保、高效、成本低的同时,大幅度地提升了剥离液的循环使用次数,减轻了废液排放,进一步降低了成本和减少了环境污染。
本发明公开了一种锂同位素的分离富集方法,其包括:S1、将萃取剂溶解于稀释剂中配制获得有机萃取相;S2、配制获得锂盐溶液相;S3、将所述有机萃取相和所述锂盐溶液相混合并进行振荡萃取,萃取完成后离心分离去除未反应的锂盐溶液相获得第一富集有机相;S4、将所述第一富集有机相逐滴注入到填充有低浓度酸性水溶液的管体中,所述第一富集有机相聚集于所述管体的底部,形成第二富集有机相;S5、使用反萃液对所述第二富集有机相进行反萃,获得富集有6Li的溶液。本发明提供的锂同位素的分离富集方法,将有机萃取相做成有机小液滴的形式与低浓度酸性水溶液相进行接触,增大了接触面积,节约了反应时间,提高了6Li的分离富集丰度。
中冶有色为您提供最新的青海西宁有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
