青海西宁有色金属加工技术理论与应用

锂电池陶瓷隔膜用高纯超细氧化铝的制备方法 755

 0

本发明公开了一种锂电池陶瓷隔膜用高纯超细氧化铝的制备方法，所述方法包括以下步骤：1)以Al2O3含量不低于99.99％的α-氧化铝粉和溶剂为原料配制成固含量为20～60％的浆液，并加入占α-氧化铝粉粉体质量比例为0.1％～2.5％的表面活性剂，搅拌均匀；2)将浆液研磨至所需粒度；3)将研磨所得浆液通过喷雾干燥制备成粉末；4)将喷雾干燥所得粉末通过气流粉碎获得D50≤0.8μm，比表面积为3.9～8.0m2/g，纯度≥99.99％，粒度均匀，分散性良好的高纯超细氧化铝粉。本发明操作简单，绿色环保，主要应用于锂电池隔膜涂层。

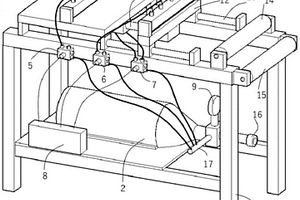

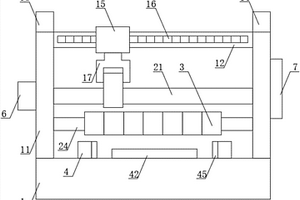

软包装锂电池精密热封装置 803

 0

本实用新型公开了一种软包装锂电池精密热封装置，包括底部工作台，所述底部工作台左右上端两侧均固定连接有侧壁支架，所述侧壁支架上端固定连接有第一电动伸缩杆和第二电动伸缩杆，所述侧壁支架内侧开有第一纵槽和第二纵槽，所述第一纵槽中卡接有第一横杆，所述第一横杆左端固定连接有第四电机，所述第一横杆上套接有异形按压块，所述第二纵槽中卡接有第二横杆，所述第二横杆上套接有若干连动杆，所述连动杆前端固定连接有热封块，所述侧壁支架右侧固定连接有液晶触控屏。该软包装锂电池精密热封装置能够对不同型号和类型的软包装锂电池进行精细化、差异化的热封，适合进行普遍推广。

尖晶石镍锰酸锂的低温燃烧制备方法及正极材料 852

 0

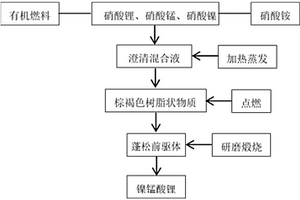

本发明提供一种尖晶石镍锰酸锂的低温燃烧制备方法，其步骤包括：将硝酸锂、硝酸镍、硝酸锰、有机燃料和硝酸铵用去离子水配成均匀的混合液，加入氨水，调节至中性；加热蒸发上述混合液，得到棕褐色树脂状物质；提高加热温度，使上述树脂状物质发生燃烧反应，待完全燃烧后得到黑褐色蓬松前驱体；将上述前驱体粉碎后在空气气氛下进行煅烧，冷却得到尖晶石镍锰酸锂正极材料。本发明还提供一种采用上述方法制备的尖晶石镍锰酸锂正极材料。

制备二(三氟甲基磺酰)亚胺锂的方法 1068

 0

本发明公开了一种制备二(三氟甲基磺酰)亚胺锂的方法，包括：二(三氟甲基磺酰)亚胺的金属盐与锂盐在无水溶剂中复分解交换得到二(三氟甲基磺酰)亚胺锂。本发明的方法可以避免结合水的产生，制备水分含量很低的产品，工艺路线简单，反应条件简单，设备简易，容易实现工业化。

基于多级振荡的锂同位素的萃取分离方法 1078

 0

本发明公开了一种基于多级振荡的锂同位素的萃取分离方法，其包括：S1、配制获得有机萃取相；S2、配制获得锂盐溶液相；S3、配制m份交换液；S4、将有机萃取相和锂盐溶液相混合置于离心装置中，在振荡设备中振荡萃取获得萃取富集液；S5、将萃取富集液和第一份交换液混合置于离心装置中，在振荡设备中振荡交换获得第一交换富集液；S6、将第一交换富集液和第二份交换液混合置于离心装置中，在振荡设备中振荡交换获得第二交换富集液；S7、重复步骤S6直至第m份交换液与第m‑1交换富集液完成振荡交换得到富集有⁶Li的第m交换富集液；其中，m为2以上的整数。本发明提供的锂同位素的萃取分离方法，能够有效地提高⁶Li的分离富集丰度。

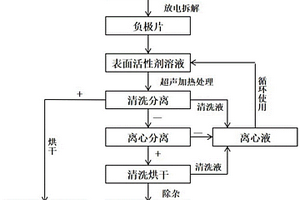

废旧锂离子电池负极中的石墨与铜箔高效分离回收方法 890

 0

本发明公开了一种废旧锂离子电池负极中的石墨与铜箔高效分离回收方法。所述分离回收方法包括：提供清洗液，所述清洗液包括表面活性剂和水；在施加超声的状态下，利用所述清洗液对待分离的锂电池负极废料进行清洗处理，以使所述锂电池负极废料中的石墨与铜箔解离，所述石墨分散于清洗液中形成混合液，并将铜箔与混合液分离；从所述混合液中分离提取得到石墨。本发明所提供的废旧锂离子电池负极中的石墨与铜箔高效分离回收方法分离效率高，可达99％以上；不使用酸碱及有机溶剂，安全环保，在较高的液固比条件下就能高效率分离石墨与铜箔，且工艺流程简单，成本较低。

低温高电压锂离子电池电解液 1025

 0

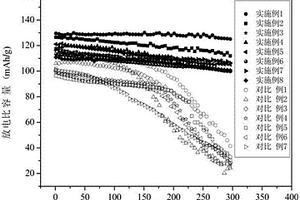

一种低温高电压锂离子电池电解液，属于锂离子电池领域。包括锂盐、有机溶剂和成膜添加剂，其特征在于：通过将锂盐和有机溶剂混合形成电解液体系，然后加入成膜添加剂制得，所述锂盐为LiBF₄和LiODFB混合物，其中LiBF₄和LiODFB的摩尔比为9：1~1：9，有机溶剂包括碳酸乙烯酯和碳酸甲基乙基酯，碳酸乙烯酯和碳酸甲基乙基酯体积比为1：2.5~4，所述电解液体系中锂盐浓度为0.9~1.2mol/L，成膜添加剂为氟代碳酸乙烯酯，成膜添加剂用量为电解液总质量的1~6%。该电解液适用于高电压电池，制备的高电压电池具有优良的循环性能，而且具有优良耐低温性能。

锂离子电池正极材料的低温半固相制备方法 689

 0

本发明涉及一种锂离子电池正极材料的低温半固相制备方法,该方法首先是将相应的锰源原料、掺杂元素原料、锂源原料按比例混合,通过对物料进行一些前期处理,湿法混合后,在350℃～500℃下低温合成正极材料,之后在700℃～900℃下进行短时高温结晶重质化处理,从而得到纯相、高结晶品质的锂离子电池正极材料;这种方法基本保留了固相法的优点;并吸取了液相法一的些长处;克服了纯固相法的缺点;而且原料便宜易得,物料混合均匀,产品电化学性能优良,工艺设备简单,合成过程无有毒有害物产生,符合绿色环保概念,制造成本低,易于产业化规模生产。

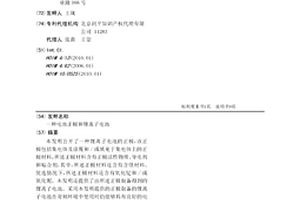

电池正极和锂离子电池 946

 0

本发明公开了一种锂离子电池的正极，该正极包括集电体及涂覆和/或填充于集电体上的正极材料，所述正极材料含有正极活性物质、导电剂和粘合剂，其中，所述正极材料还含有含镁材料。优选情况下，所述正极材料还含有氧化钇和/或氧化铌。本发明还提供了由所述正极制备得到的锂离子电池。采用本发明提供的正极制备的锂离子电池在苛刻环境中使用时仍能够具有良好的电化学性能。

具有测量功能的磷酸铁锂生产用裁片装置 1010

 0

本实用新型公开了一种具有测量功能的磷酸铁锂生产用裁片装置，包括工作台、丝杆和刻度尺，所述工作台的下方安装有集灰盒，且工作台的上方安装有立柱，所述立柱通过外侧的伸缩杆与承重板相连接，且承重板通过下方的液压推杆与压板相连接，所述丝杆的两侧安装有立柱，且丝杆的左侧连接有第一电机，所述刻度尺位于工作台的上表面，且工作台的上表面开设有固定凹槽，所述工作台上表面的左侧安装有控制面板。该具有测量功能的磷酸铁锂生产用裁片装置，切割刀进行切割时，其下端始终位于固定凹槽的内部，提高切割的准确性，同时避免切割刀对工作台表面产生损伤，压板可便于对不同宽度的磷酸铁锂进行压制，有效的避免磷酸铁锂移位。

锂电池壳制备用原料输送装置 804

 0

本实用新型公开了一种锂电池壳制备用原料输送装置，包括：支架、气瓶、压紧机构一、压紧机构二、电磁换向阀一、电磁换向阀二、电磁换向阀三、PLC模块、压紧平台、气缸、移动架、导轨；支架顶部两侧安装有两条平行的导轨；所述的两条平行的导轨上套接两个滑块，两个滑块上安装移动架，移动架顶部安装压紧机构二；在支架顶部，位于移动架后方固定安装有压紧平台；压紧平台上安装压紧机构一；所述的压紧平台底部安装气缸，气缸的伸缩端与移动架底部连接；所述的气瓶固定在支架上；该装置通过多个气动装置定量的给冲压机喂料；提高了锂电池壳生产过程中的合格率，同时降低了企业原材料的使用成本。

负极材料和锂离子电池及其制备方法 1121

 0

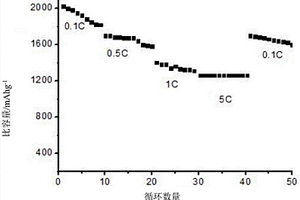

本发明公开了负极材料和锂离子电池及其制备方法，负极材料的制备方法包括：制备碳硅碳纳米阵列；制备钛酸锂前驱体；将钛酸锂前驱体与所述碳硅碳纳米阵列按重量百分比10～35：100的比例混合，搅拌均匀后并加入氨水，密封，进行溶剂热反应，将制备的样品用去离子水和无水乙醇各洗涤，干燥，在管式炉中保温一段时间，之后冷却至室温，即得到负极材料。本发明利用钛酸锂颗粒对碳硅碳纳米阵列进行功能优化，可以进一步提升碳硅碳纳米阵列的电荷传输特性，以发挥其高倍率充放电性能。

硫酸锂盐粗矿的精制方法 696

 0

本发明提供一种硫酸锂盐粗矿的精制方法，包括步骤：第一步，将硫酸锂盐粗矿S0与过量水混合，使得硫酸锂粗矿中的可溶成分恰好完全溶解，固液分离后得到溶液L0；第二步，将溶液L0进行冷冻析出芒硝，固液分离后得到溶液L1和固体S1；第三步，将溶液L1进行蒸发，析出固相，固液分离后得到溶液L2和固体S2；第四步，将溶液L2在0℃～40℃的温度条件下密封放置7～50天析出硼酸盐，固液分离后得到溶液L3；第五步，将第二步冷冻过程得到的固体S1与溶液L3进行混合，在0℃～40℃的温度条件下蒸发析出硫酸锂精矿。

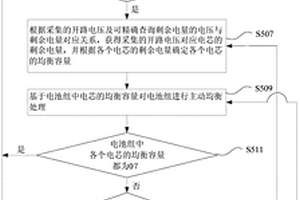

磷酸铁锂电池组的主动均衡方法及系统 680

 0

本申请涉及一种磷酸铁锂电池组的主动均衡方法及系统。该方法包括：对磷酸铁锂电池组中各个电芯，确定可精确查询剩余电量的电压范围并确定可精确查询剩余电量的电压与剩余电量对应关系；采集静止状态下各个电芯的开路电压；判断开路电压是否处于可精确查询剩余电量的电压范围内；若开路电压处于可精确查询剩余电量的电压范围内，则根据开路电压及可精确查询剩余电量的电压与剩余电量对应关系，获得开路电压对应电芯的剩余电量，并根据各个电芯的剩余电量确定各个电芯的均衡容量；基于电芯的均衡容量对磷酸铁锂电池组进行主动均衡处理。本发明的磷酸铁锂电池组的主动均衡方法，能够提高LFP电池组的性能，延长LFP电池组的寿命。

碳酸盐型盐湖卤水富集锂的方法 825

 0

本发明涉及一种从碳酸盐型盐湖卤水富集锂的方法，包括：对盐湖卤水进行交替的低温蒸发和冷冻放置处理；以及在每次蒸发或放置处理之后，进行固液分离，以去除固相盐矿，得到Li+富集的液相卤水。本发明利用变温蒸发方式，以在液相卤水中富集锂离子；可以利用自然能，具有环保、能耗低的优点；富集的锂离子浓度可以达到30g/L以上。

锂离子电池大倍率正极材料及其制备方法 1076

 0

本发明公开了一种锂离子电池大倍率正极材料的制备方法，包括以下步骤：S01，加入六水硝酸镍、六水硝酸钴、九水硝酸铝配制成盐溶液，并且向盐溶液中加入聚乙二醇固体颗粒和聚乙二醇液体；S02，进行持续加热搅拌，在金属盐颗粒完全溶于去离子水中后，一次性加入甲酰胺；S03，静置沉淀一段时间后，取出沉淀物进行清洗、离心和干燥后，得到前驱体；S04，将前驱体与一水氢氧化锂进行混合，然后进行预煅烧后一段时间再进行通氧煅烧，最后取出进行研磨。本发明还提供一种锂离子电池大倍率正极材料。本发明提供的一种锂离子电池大倍率正极材料及其制备方法，能够稳定均匀实现产生氢氧根，避免沉淀不均匀和pH不易控制的情况，同时能够避免反应变缓，使生成的前驱体比例符合预设。

圆柱形高倍率锂离子电池 902

 0

本发明公开了一种圆柱形高倍率锂离子电池，包括圆柱状的卷绕式锂电芯，所述锂电芯包括正极片、负极片以及设置于所述正极片和负极片之间的隔膜，其中，所述正极片上设置有第一极耳、第二极耳、第三极耳和第四极耳，所述极耳的宽度均为4～6mm，所述第一极耳距离正极片一端部的长度为25～27mm，所述第二极耳、第三极耳以及第四极耳依次间距为58～60mm；在卷绕后通过激光焊接将所有极耳连接到一起。本发明提供的锂离子电池，其中的正极片设置四个极耳，在正极极片卷绕后，四个极耳靠近卷芯中心，可明显降低电芯内阻，可实现高倍率持续放电，瞬间放电高达40C。

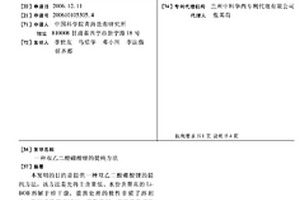

双乙二酸硼酸锂的提纯方法 673

 0

本发明的目的是提供一种双乙二酸硼酸锂的提纯方法，该方法是先将主含量低、水份含量高的LiBOB溶解于经干燥，重蒸处理的极性非质子溶剂中，待溶液饱和后过滤、蒸发浓缩；然后将浓缩后的溶液于－10～－40℃的温度下冷冻1～5h，并将所得固相物质置于真空干燥箱中干燥，即得纯化的LiBOB产品。本发明提纯方法所得产品经红外光谱及13C与11B的核磁共振光谱证实即为LiBOB产品，其中锂、硼、草酸根三种离子质量百分含量的和大于99.30％；经两次提纯后，所得产品水分质量仅为0.0014％，金属离子钠、钾、钙、镁、铁质量百分含量分别低于0.0020％、0.0010％、0.0010％、0.00040％、0.00080％，完全达到了用作锂离子电池电解质锂盐的要求。

便于拆装的新能源汽车锂电池 811

 0

本实用新型涉及锂电池技术领域，且公开了一种便于拆装的新能源汽车锂电池，包括装置主体、侧边块和内部间，装置主体的顶部两侧固定连有侧边块，装置主体的内部底部固定连接有内部间，内部间的内部中间部位固定连接有推动电机，推动电机的底部活动连接有伸缩柱，伸缩柱的两侧活动连接有伸缩柱，伸缩柱的底部固定连接有支撑板，支撑板的内部两侧固定连接有弧形槽，弧形槽的正面两侧活动连接有活动轮，侧边块的顶部塔接相连有顶部板，顶部板的顶部固定连接防护垫，防护垫材质较为柔软，同时具有良好的防滑性能，更好的避免锂电池因装置在升降过程中掉落，而支撑板两侧的弧形槽可很好的避免活动轮影响支撑板的伸缩，更便捷的进行使用。

高稳定结构锂电池 870

 0

本实用新型公开了一种高稳定结构锂电池，包括外壳、正极柱、正极包、玻璃绝缘子、顶盖和底膜，还包括固定环，所述固定环包括内环和外环，所述内环位于所述外环的里面，所述内环和外环通过若干连接杆固定，所述内环的内直径与所述正极柱的直径相同，所述正极柱穿过所述内环，所述外环的外直径与所述外壳的内直径相同，所述外环的外表面设置有外螺纹，所述外壳的内表面设置有与所述外螺纹匹配的内螺纹，所述固定环能够通过沿着所述正极柱旋转实现上下移动。本实用新型的一种高稳定结构锂电池，正极柱稳定牢固，不会在剧烈运动中沿轴向移动。

盐湖提锂副产氢氧化镁的综合利用方法 890

 0

本发明属于盐湖资源综合利用技术领域，尤其涉及一种盐湖提锂副产氢氧化镁的综合利用方法，其包括固体废弃物晶化步骤：将盐湖提锂副产氢氧化镁分散在水中，并在50℃～300℃下进行晶化0.5h～100h，经固液分离后获得一次滤饼和一次滤液；其中，所述一次滤饼中氢氧化镁的含量不低于70％。根据本发明的综合利用方法实现了将盐湖提锂副产氢氧化镁中的氢氧化镁品位提高、继而用作阻燃剂等用途的同时，还对其中的锂硼等资源进行了回收。优选根据经过提纯的氢氧化镁的不同用途对纯度的要求，可对上述一次滤饼进行多次洗涤‑固液分离处理。该综合利用方法将目前盐湖企业中大量堆存的提锂副产氢氧化镁简单地实现了回收再利用，提高了其经济附加值。

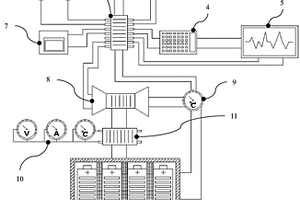

双模通信式的锂电池组管理系统 1100

 0

本实用新型属于锂电池组管理技术领域，具体涉及一种双模通信式的锂电池组管理系统，包括供电电源、存储器、数据输入器、显示输出器、数据传输模块、主控芯片、限流器、总温控器、数据采集模块、反馈芯片、锂电池组、加热电源、总电源、远端主机、电源总线、无线通信总线和以太网总线。本实用新型提供一种成本较低、充放电控制合理高效、通信响应时间短、可扩容组网实现多机数据交互的双通信模式的大容量锂电池组管理系统。尤其适合作为重要设备的不间断后备电源使用，具有通信时间短，响应速度快，控制精度高，运行稳定，充放电控制合理高效等优点，可实现多机数据交互。

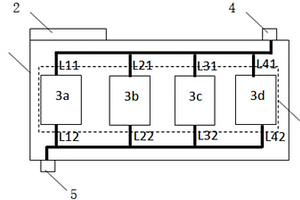

长寿命锂离子电池组 990

 0

本实用新型公开了一种长寿命锂离子电池组，包括外包装组件、保护电路以及封装于外包装组件中的电池组，所述保护电路设置于外包装组件的外部，用于对电池组的充放电进行保护，其中，所述电池组由多节锂电池并联形成，各个单节锂电池之间，每一单节锂电池的正极与电池组外部正极的连接线加上其负极与电池组外部负极的连接线的长度总和分别相等；其中，所述电池组外部正极设置于所述外包装组件的顶部，所述电池组外部负极设置于所述外包装组件的底部。本实用新型提供的锂离子电池组，每一单节电池的正极连接件的长度与负极连接件的长度总和相等，有利于各个单节电池的均衡性，提高电池组的连续输出能力以及循环寿命和安全性能。

盐湖卤水中萃取锂的方法 766

 0

一种盐湖卤水中萃取锂的方法，包括步骤：1)配制萃取有机相：萃取有机相包括复合萃取剂和稀释剂，其中复合萃取剂由磷酸三丁酯和N, N-二(2-乙基己基)-3-丁酮乙酰胺按体积百分比为50％：50％混合而成，稀释剂为磺化煤油；2)萃取水相：为LiCl-MgCl2-H2O体系；3)向萃取水相中添加HCl、FeCl3·6H2O，其中，控制铁、锂的物质的量比例为1.3 : 1，酸浓度为0.5mol/L，所述锂浓度为1.9604g/L；4)将步骤3)得到的萃取水相与步骤1)得到的萃取有机相体积比为1 : 1～3充分混合后静置并液相分离。本发明改善了高浓度的磷酸三丁酯对萃取设备的腐蚀性较强，且在长期运转中萃取剂不仅在水中溶损严重的问题，并且达到了现有技术萃取锂的效率。萃取方法操作简单可靠。

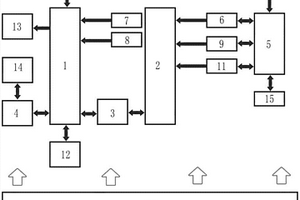

电动汽车锂电池智能管理系统 696

 0

本实用新型属于锂电池技术领域，具体涉及一种电动汽车锂电池智能管理系统。其由主控电路、采集电路、均衡电路(11)、通信电路、保护电路(12)和显示电路(13)组；主控电路由主控制器(1)和电源电路(10)组成，采集电路由从控制器(2)、单体电池电压采样电路(6)、总电压采样电路(7)、充放电电流采样电路(8)和温度采样电路(9)组成；通信电路由SPI通信与隔离电路(3)、串口通信电路(4)、CAN通信电路(5)组成。本实用新型采用主控制器和从双控制器做为核心控制单元，在保证电动汽车动力锂电池安全可靠运行的前提下，不仅能够延长锂电池的使用寿命、降低维护成本、且能够最大化增加电动汽车续航里程。

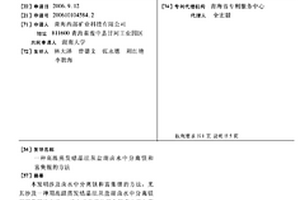

高温蒸发结晶法从盐湖卤水中分离镁和富集锂的方法 1054

 0

本发明涉及卤水中分离镁和富集锂的方法，尤其涉及一种用高温蒸发结晶法从盐湖卤水中分离镁和富集锂的方法。该方法是将盐湖含锂卤水送入蒸发槽，在一定的温度和压力下蒸发水分，然后冷却结晶析出六水氯化镁，固液分离后得到富锂母液。含锂卤水包括氯化物型盐湖卤水经盐田自然蒸发所得饱和卤水和氯化物型盐湖卤水提钾后蒸发所得含锂老卤。所述盐湖卤水中Mg2+与Li+的重量比为20∶1～10∶1，卤水含Li+2～20g/L。利用高温蒸发结晶法对盐湖卤水至少进行一次蒸发结晶，产出富锂母液。本发明提供了从较高镁锂比盐湖卤水中经济地回收锂的新技术。无需任何一次性的或易耗原材料，分离工艺所需材料成本低。一次蒸发水分较少(最多20％)，因而能耗成本低。

锂离子正极材料镍锰钴的制备方法 991

 0

本发明公开了一种锂离子正极材料镍锰钴的制备方法，将镍锰钴离子按摩尔比1∶1∶1配制总浓度为0.5-2mol/L的混合液，与氨水溶液搅拌反应，滴加氢氧化钠溶液调节并控制pH为11-13，陈化12-20h，得到镍锰钴氢氧化物；镍锰钴氢氧化物和锂源化合物按摩尔比1∶1.02-1.09研磨混合，在空气或氧气气氛中以0.1-10℃/min的速度升温加热，在700-900℃恒温煅烧5-25h，以1-10℃/min的速度随炉冷却至室温，加入0.1-5％的添加剂混合球磨，在空气或氧气气氛中以0.1-10℃/min的速度升温至450-600℃保温5-20h，随炉冷却至室温，制得锂离子镍锰钴三元复合正极材料。具有颗粒分布均匀、结晶度高、良好的放电和循环性能，且合成过程易于控制。

掺杂二氧化钛的锂电池正极材料及其制备方法 1076

 0

本发明公开了一种掺杂二氧化钛的锂电池正极材料的制备方法，包括以下步骤：S01，对去离子水进行通氮气排氧；S02，加入六水硝酸镍、六水硝酸钴、无水硫酸锰配制成盐溶液；S03，进行持续搅拌，在金属盐颗粒完全溶于去离子水中后，一次性加入二正丁胺；S04，静置沉淀一段时间后，取出沉淀物进行清洗、离心和干燥后，得到NCM955前驱体；S05，将NCM955前驱体与一水氢氧化锂和二氧化钛按照摩尔比为1:1.05:0.01进行混合，然后进行预煅烧后一段时间再进行通氧煅烧，最后取出进行研磨。本发明还提供一种掺杂二氧化钛的锂电池正极材料，由上述制备方法制备得到。本发明提供的一种掺杂二氧化钛的锂电池正极材料及其制备方法，能够保持晶体结构稳定，有利于提高三元正极材料使用寿命。

废旧锂离子电池正极材料与集流体的分离回收方法 836

 0

本发明公开了一种废旧锂离子电池正极材料与集流体的分离回收方法。所述分离回收方法包括：提供废旧锂离子电池正极片；使其与包含溶解剂的溶解液接触，进行微溶反应获得微溶极片，所述溶解剂包括表面活性剂以及辅助药剂；在选定温度下烘干处理所述微溶极片；机械分离所述微溶极片上的集流体以及正极材料。本发明提供的分离回收方法对单质铝表面进行可控的微溶，形成特定的微溶结构，配合低温的烘干处理利用热胀冷缩的原理进一步降低正极材料与单质铝之间的粘附力，最后经过机械分离即可获得极高分离效率的集流体和正极材料，该方法符合环保要求，工艺流程简单易实施，有利于大规模的应用。

可以提高锂离子电池循环稳定装置 1068

 0

本发明公开了一种可以提高锂离子电池循环稳定装置，属于锂离子电池领域，其技术方案要点是：包括安装座，所述安装座的顶部中端开设有安装槽，所述安装槽的内部固定安装有电池本体，所述安装槽的内部左右两侧分别开设有第一连接槽与第二连接槽，所述电池本体的左右两侧分别一体式连接有正电极与负电极，所述正电极插接在第一连接槽的内部，所述负电极插接在第二连接槽的内部，所述正电极与负电极的外表面均固定连接有石墨烯涂层，所述安装座的顶部位于安装槽的左侧固定安装有电压稳定器。正电极与负电极上均设有石墨烯涂层，石墨烯涂层用于对正电极与负电极进行保护，以便提高电解质化学反应的稳定性，从而提高电池本体的循环稳定性。
