全部
▼
热搜：
955
0
本发明提供了一种聚乙烯醇基泡沫复合材料及其制备方法，所述聚乙烯醇基泡沫复合材料的制备方法包括以下步骤：a)将聚乙烯醇缩醛泡沫材料、木质素溶液、交联剂和酸溶液混合，进行反应，得到反应混合物；b)将步骤a)得到的反应混合物进行洗涤，得到聚乙烯醇基泡沫复合材料。与现有技术相比，本发明采用一步反应使聚乙烯醇缩醛泡沫材料中的亲水基团被木质素部分取代而具有良好的亲油性能，再通过洗涤得到产品；该制备方法简单、成本低、无毒无害；同时，采用本发明提供的制备方法，能够保持产品较好的开孔结构，在很大程度上提高了产品在有机溶剂中的溶胀速率，从而使产品具有良好的吸收有机溶剂的性能。
1037
0

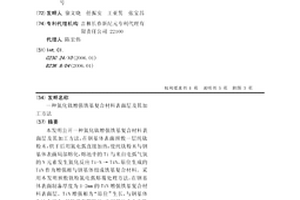

本发明公开一种氮化钛增强铁基复合材料表面层及其加工方法,在钢基体表面预敷一层纯钛粉末,烘干后用氮电弧直接加热,使纯钛粉末与钢基体表面局部熔化,熔池中的Ti与来自电弧气氛的N元素发生氮化反应Ti+N→TiN,原位生成的TiN作为增强相与钢基体组成铁基复合材料。采用本发明预敷钛粉氮电弧熔覆处理方法,在钢基体表面制备厚度为1-2mm的TiN增强铁基复合材料表面层。TiN增强相为“原位”生长,与钢基体为冶金结合,呈枝晶和颗粒状,在钢基体中分布均匀,可以明显提高钢基体的表面硬度和耐磨性。
641
0
本发明公开了一种车辆、生物基复合材料空调出风口系统及其控制方法，其中，生物基复合材料空调出风口系统包括空调除雾出风口及透光度传感器，空调除雾出风口采用生物基复合材料制成且朝向车窗预定位置，透光度传感器用于检测车窗预定位置的透光度，并将检测到的透光度参数发送给控制单元，控制单元在透光度参数低于预设值时开启车用空调，车用空调经空调除雾出风口向车窗预定位置送风，上述系统，利用透光度传感器可自动检测到车窗预定位置的透光度，从而在透光度下降时，及时开启空调除雾出风口及车用空调向该预定位置送风以进行除霜、除雾，不会改变空调主出风口的朝向，从而不会导致用户舒适度下降，并且不需要用户手动操作，行车安全有保障。
808
0
木发明涉及一种陶瓷聚乙烯复合材料及其制备方法，属于高分子材料领域。解决了现有技术中聚乙烯热变形温度低和抗磨粒磨损性差的技术问题。本发明的陶瓷聚乙烯复合材料，由30‑50重量份低密度聚乙烯、20‑40重量份高密度聚乙烯、5‑15重量份马来酸醉接枝聚乙烯、1‑2重量份膨胀石墨、10‑15重量份陶瓷颗粒、2‑3重量份抗氧剂、4‑4.5重量份短切碳纤维和0‑15重量份阻燃剂组成。该陶瓷聚乙烯复合材料的热性能和耐磨损性优异，经实验检测，热变形温度在108℃以上，磨损率小于1.0×10‑9g/N·m。
867
0
一种复合材料车身预埋件强度试验夹具，其特征在于：由顶部的传力杆(1)、销轴(2)、上压盘(3)、下压盘(4)、垫块(5)、支撑平台(6)、U型底座(7)、导轨(10)以及螺栓若干组成。所述的传力杆件(1)顶端固定在电子万能试验机的上钳口，传力杆件(1)底端与预埋件(8)通过销轴(2)连接；复合材料板(9)夹在上压盘(3)和下压盘(4)之间，上压盘(3)、下压盘(4)和复合材料板(9)作为整体平放在支撑平台(6)上，并与支撑平台(6)固定在一起，支撑平台(6)的两侧与U型底座(7)固定；U型底座(7)的底端为倒T型，能够在导轨(10)中滑动，U型底座(7)与导轨(10)固定在一起，导轨(10)的底端固定在电子万能试验机的下钳口。
830
0
本发明属于高模量低膨胀热塑性复合材料及其制备方法。本发明采用高分子聚合物为基体材料,用连续碳纤维做增强材料,短碳纤维做补强和低翘曲材料,纳米粒子作为晶体调整材料,硅酮低聚物为加工助剂,经双螺杆挤出机塑化、混合、挤出、造粒制备一种高分子复合材料,这种复合材料具有高模量、低膨胀的特征。
1022
0

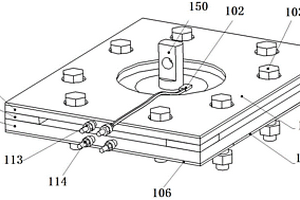

本实用新型公开了一种全服役温度区间复合材料车身预埋件疲劳试验装置，包括：固定部分，包括支撑平台、连接底座、导轨等，连接底座，其安装在疲劳试验机上，所述连接底座为U型底座，底端为倒T型；温度控制模块，其主要包括：加热模块、制冷模块，表面温度传感器等，复合材料板与预埋件一体化成型并且设置在所述固定装置中，并且根据试验环境温度选择性的安装温度模块；当试验温度高于标准温度时，复合材料板夹持在加热模块之间；当试验温度低于标准温度时，复合材料板夹持在制冷模块之间，温度模块与表面温度传感器形成闭环系统从而控制零件温度，并且，所述温度模块设置在所述连接底座内。
636
0
本发明涉及高分子材料技术领域，提供了一种聚芳醚酮树脂或其复合材料超细粉的制备方法。本发明将聚芳醚酮树脂或其复合材料的原料加入二苯砜溶液中加热溶解，然后降温至250～260℃，使体系变浑浊，并在该温度下快速搅拌4～6h，之后继续降温至200～210℃并出料于去离子水中，再通过洗涤和离心即可得到超细粉。本发明通过控制温度使得聚醚醚酮树脂链段能够在溶剂中缓慢排列结晶，形成微小粒子，之后通过控制出料温度，使得溶液中的PEEK树脂或者复合材料在微小粒子表面析出，进一步调节超细粉的粒径。本发明提供的方法工艺简单、生产效率高、成本低，且对聚芳醚酮树脂的分子量没有要求，适用于各种分子量的聚芳醚酮树脂。
883
0
本发明涉及一种轻质耐高温隔热中子屏蔽复合材料及其制备方法，属于辐射防护材料技术领域。本发明的中子屏蔽复合材料，以重量份计，由100份多官能度环氧树脂混合物、40‑65份芳香胺固化剂混合物、10‑30份增韧剂、5‑15份热中子吸收剂、0.04‑0.1份分散剂、0.4‑0.6份消泡剂、3‑6份触变剂和20‑30份隔热填料组成，采用浇注工艺高温固化成型。该中子屏蔽复合材料，具有轻质、耐高温、耐湿热、导热系数低、综合性能优异、可机械加工等特点，可广泛应用于反应堆中子辐射屏蔽场合。
726
0
本发明提供了一种耐腐蚀金属氧化物基复合材料，其由耐腐蚀金属氧化物和负载在耐腐蚀金属氧化物表面的贵金属纳米粒子组成。本申请还提供了耐腐蚀金属氧化物基复合材料的制备方法及其应用。本申请提供的耐腐蚀金属氧化物基复合材料解决了现有技术中质子交换膜水电解阳极催化剂的贵金属用量大、催化活性低、稳定性差，难以批量生产的技术问题。
1047
0
本发明提供了一种聚醚醚酮基聚合物合金复合材料及其制备方法和应用，涉及热塑性塑料技术领域。本发明提供的聚醚醚酮基聚合物合金复合材料，包括以下质量百分含量的制备原料：聚醚醚酮60～80％、聚四氟乙烯5～10％、氮化硼10～20％和碳纤维5～10％。本发明利用聚四氟乙烯、氮化硼和碳纤维对聚醚醚酮进行复合改性，得到的聚醚醚酮基聚合物合金复合材料具有稳定的摩擦系数和较低的磨损率，综合力学性能优异且使用寿命长，能够解决现有技术中高速摩擦产生的高温对制件造成的热磨损严重的问题。
818
0
本发明公开了一种碳纤维复合材料板与铝合金板之间的粘铆方法，该粘铆方法采用带有通孔的碳纤维复合材料板与铝合金板进行胶粘，在胶粘剂未固化前进行铆接，利用开孔半空心铆钉，在冲头作用铆接过程中排出半空心铆钉空心部分空气，胶粘剂流入铆钉开孔进行封闭，并在自冲铆接过程完成后进行固化，完成粘铆连接。本发明可以提高了现有碳纤维复合材料连接工艺的强度，解决了现有粘铆技术中铆接对胶层的破坏问题，同时，铆接过程可以排空空心部空气，并在胶粘剂的流入后封闭，提高接头的耐腐蚀性。
1002
0
木发明涉及一种阻燃聚乙烯复合材料及其制备方法，属于高分子材料技术领域。解决了现有技术中聚乙烯防火性差的技术问题。本发明的阻燃聚乙烯复合材料，由60‑80重量份高密度聚乙烯、4‑6重量份乙烯基硅烷偶联剂、2‑3重量份抗氧剂、0.5‑1重量份光稳定剂、2‑3重量份增韧剂、1‑2重量份炭黑、0.5‑1重量份氯化石蜡、1‑3重量份碳化硼粉、1‑1.5重量份氢氧化铝、0.3‑0.5重量份二氧化硅和1‑2重量份三聚氰胺组成。该阻燃聚乙烯复合材料具有优异的阻燃性和抗静电性，经实验检测，氧指数为30‑36，UL‑94达V0级，表面电阻为5×106‑1×107Ω·cm。
871
0

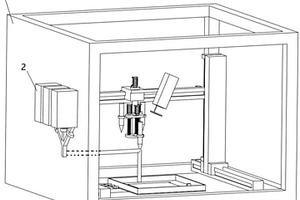

本发明涉及一种金属基复合材料零件的电化学3D打印装置及打印方法，属于金属电化学3D打印领域。溶液供给装置固定安装在打印机外壳外部，三轴移动装置和溶液排出及收集装置均安装在打印机外壳底板上，储液槽安装在溶液排出及收集装置上，导电基板和温度控制装置安装在储液槽内部，电源阴极连接装置在导电基板的右侧，激光器安装在三轴移动装置上，透镜安装在激光器下方；喷嘴运动及固定装置安装在三轴移动装置上，一号喷嘴、二号喷嘴、三号喷嘴分别安装在喷嘴运动及固定装置中的三个丝杠上。优点是结构新颖，改善了单一金属材料的热膨胀性、强度、断裂韧性、等诸多性能，用于微米级金属复合材料，降低了金属复合材料零件的生产成本。
828
0

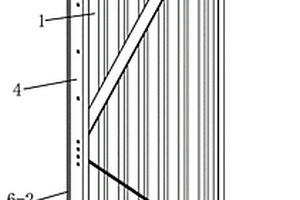

一种复合材料的建筑模板及其制备方法，属于建筑模板技术领域。有侧面卡槽、侧面卡块并与L型侧板、易脱膜层连接的铝合金面板有异形槽，L型侧板之间有斜向隔板，相邻建筑模板间可拆卸连接。加热模具铸造铝合金面板及L型侧板，打磨并清洗铝合金面板，加热易脱膜层材料并浇筑至铝合金面板上后冷却，对易脱膜层材料施压冷却后得到具有易脱膜层的铝合金面板，喷码备用，组装单块复合材料的建筑模板安装多个单块复合材料的建筑模板。本发明承载力强，操作简单，便于脱模，便于加工和清洗，施工周期短，造价低，连接简单，安全可靠，周转次数高降低了模板施工的成本，保证了模板安装的精度和墙面平整度，有效提高建筑施工效率。

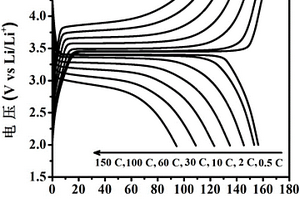

一种LiFePO4/C纳米复合材料的原位聚合限制辅助制备方法，属于电化学储能材料技术领域。首先，将含糠醇的无机铁源和磷源水溶液缓慢滴加混合得到非晶FePO4·xH2O/PFA纳米复合前驱体；其次，将上述前驱体分散至非水锂盐体系中进行低温H+/Li+离子交换转化为含锂中间体；最后，将含锂中间体进行高温碳热还原处理进一步转化为LiFePO4/C纳米复合材料，其制备过程无需额外引入碳源或者研磨混合处理，有望实现大规模商业化生产。此外，所得纳米复合材料赋有理想的物理结构特性，即结晶性高、晶粒尺寸小，且表面均匀包覆一层高导电性半石墨化薄碳，因此具有非常优异的电化学储锂性能，在便携式电子产品、大型储能电站及车用动力电池等领域有着潜在的应用前景。
932
0
本发明涉及一种高分子复合材料滑动轴瓦。特别适用于水轮发电机组，汽轮发电机组推力轴瓦的使用。该轴瓦以低摩擦系数，高耐磨损性的高分子复合材料作为瓦面材料，使用性能明显优于传统的巴氏合金瓦和普通的弹性金属塑料瓦。该瓦瓦面的高分子复合材料层在加工成型过程当中，直接与瓦基衬底固化为一体。同时，对瓦基表面形貌通过不同的工艺处理，进一步保证了整个轴瓦的使用安全性、可靠性和低能耗，轴瓦生产过程去除了青铜质多孔过渡层加工工艺，简化了轴瓦结构，使用可靠性更高，不必再消耗大量的手工劳动来制作，大大降低了生产成本。
1065
0

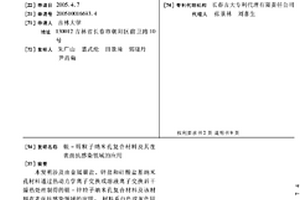

本发明涉及由金属银盐、锌盐和硅酸盐基纳米孔材料通过热动力学离子交换或溶液离子交换后干燥热处理制得的银-锌粒子纳米孔复合材料及该材料在表面抗感染领域的应用。材料系白色或灰色固体粉末,粒径分布为20纳米～10微米,其中由单质银、氧化银和氧化锌粒子以及银离子和锌离子组成的银-锌粒子以原子计在银-锌粒子纳米孔复合材料中的质量含量为2～44%。该复合材料热稳定性很好,能够吸附、抑制和杀死细菌,具有抗菌效果好、时效长、安全性高、价格低廉等特点,可广泛应用于食品、药品、保健名、化妆品等行业,制备出各种具有杀菌、抑菌和抗菌作用的产品,如包装材料、各种器皿、护肤品,现今广为使用和接受的各种形式的药剂产品等。
986
0
本发明属于聚乙烯/乙丙橡胶/碳黑高分子导电复 合材料的制备方法。采用聚乙烯/二元乙丙橡胶或聚乙烯/三元 乙丙橡胶为高分子基体，采用带反应基团的聚氨酯或环氧树脂 表面改性剂对碳黑粒子进行表面包覆改性，利用熔融加工方法 制得聚乙烯/乙丙橡胶/碳黑高分子导电复合材料，在30℃至60 ℃温度下放置20至72小时。经上述方法制得的高分子导电复 合材料具有体积电阻率低、碳黑含量低的特点。在低填充量(0.5 ％至5％)下材料的体积电阻率达到106至108Ω·cm。
本发明提供了一种基于六方氮化硼纳米片‑还原氧化石墨烯复合材料电催化剂及其制备方法和应用，属于新材料技术领域。本发明以六方氮化硼纳米片‑还原氧化石墨烯复合材料作为电催化材料，利用水热合成方法，使复合材料产生大量的缺陷位点，再利用冷冻干燥法，使其产生平面异质结构，通过六方氮化硼纳米片与还原氧化石墨烯层间缺陷位点耦合作用，有效降低反应过电位，提高电催化效率，且稳定性佳，可作为无金属催化剂应用在电催化氧还原反应中。

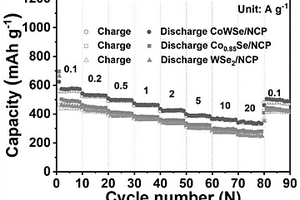

本发明涉及一种具有硒空位的Co0.85Se@WSe2氮掺杂碳多面体复合材料(CoWSe/NCP)的制备方法及其作为钠离子电池负极材料的应用。该复合材料的制备步骤如下：a、制备金属有机框架材料ZIF‑67；b、将ZIF‑67在Ar气氛中退火得到Co纳米粒子/氮掺杂碳多面体(Co/NCP)；c、将Co/NCP分散在含Na2WO4·2H2O的水溶液中，超声分散后，经水热反应得到吸附Na2WO4的Co/NCP(Na2WO4‑Co/NCP)；d、将Na2WO4‑Co/NCP和硒粉在Ar/H2气氛下退火得到CoWSe/NCP复合材料。作为钠离子电池负极材料，CoWSe/NCP表现出较高的放电容量，在0.1Ag‑1电流密度下循环100圈的放电容量为505.2mAh g‑1；突出的倍率性能，在20Ag‑1下的容量为339.6mAh g‑1；以及优异的循环稳定性，在1Ag‑1下循环5000圈的容量为434.9mAh g‑1。本发明为研发综合性能优异的钠离子电池负极材料提供了新的思路。
973
0

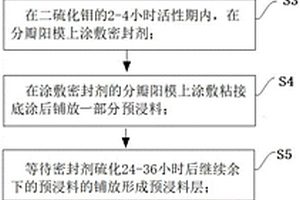

本发明提供一种多功能兼容性复合材料成型方法，其步骤包括：S1、设计并制作多功能兼容性复合材料的成型模具；S2、在固定成型模具中的分瓣阳模后，在分瓣阳模的表面涂刷一层二硫化钼；S3、在二硫化钼的2‑4小时活性期内，在分瓣阳模上涂敷密封剂为耐油层；S4、在涂敷密封剂的分瓣阳模上涂敷粘接底涂后铺放一部分预浸料；S5、等待密封剂硫化24‑36小时后继续余下的预浸料的铺放形成预浸料层；S6、将预浸料层压实，使用真空袋加压固化并设置固化参数；S7、固化脱模后，得到多功能兼容性的复合材料。本发明能够实现耐油层和预浸料层在同一套模具上依次成型，可根据一定结构设计成型模具从而制作出耐高温的燃料贮存结构形式，提高施工效率并且缩短施工时间。
858
0
本发明涉及一种绿色环保道路融雪防滑复合材料及其制备方法，以电石渣、硼泥和秸秆灰为原料与醋酸反应制备醋酸盐融雪剂的融雪材料，以颗粒状火山灰为防滑材料，通过溶解‑过滤‑蒸发‑结晶方式获得醋酸盐‑火山灰绿色环保道路融雪防滑复合材料。由于原材料使用了固体废弃物电石渣、硼泥和秸秆灰，因此降低了醋酸盐融雪剂的制备成本。制备所得复合材料颗粒粒径为范围为10mm‑15mm，使用于冬季冰雪路面时，醋酸盐环保融雪剂可以融化冰雪，而颗粒状火山灰则提高了道路上的行车与路面的摩擦系数，起到既可融雪又可防滑的作用。由于所用融雪剂为环保型醋酸盐融雪剂，对道路和道路周围的土壤、植物等危害很小，具有良好的生态环保效应。

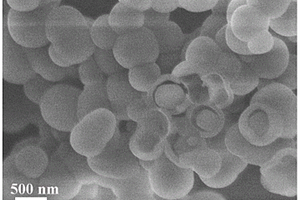

一种分子筛核‑介孔有机硅空心壳多级孔复合材料及其制备方法，属于纳米复合材料技术领域。本发明首次利用Stober法和生长诱导腐蚀法相结合制备出以传统酸性分子筛为核，介孔有机硅为壳，并产生较大中空空腔的多级孔复合材料。本发明通过简单的Stober一步合成技术在分子筛外表面涂覆介孔二氧化硅层，得到双层核壳结构，接着通过生长诱导腐蚀法利用上述得到的双层结构作为硬模板，在表面活性剂的存在下，利用有机硅烷水解、自聚，以及在碱性条件下二氧化硅壳层的溶解所得到的硅酸物种与有机硅烷水解产生的低聚物共缩聚的方式得到介孔有机硅外壳，最终制得目标产物。该材料可以广泛应用于催化绿色有机反应以及吸附分离等领域。
1044
0
一种硅炭黑/天然橡胶复合材料的制备方法，属于复合材料技术领域。解决了现有技术中采用表面改性的二氧化硅填充天然橡胶，成本高、属于不可再生资源、工艺复杂、加工困难、分散不均匀的问题。本发明的方法先将净化后的稻壳加入反应装置中，热解得到热解气和热解炭，然后除焦，降温，分离，得到无焦油热解气和无焦油热解炭；再将无焦油热解炭气流粉碎后球磨至平均粒径在10μm以内，得到硅炭黑粉体，并通过硅炭黑粉体进一步加工得到改性硅炭黑粉体和硅炭黑母料；最后采用混炼捏合技术得到硅炭黑/天然橡胶复合材料。该制备方法成本低、节能环保、充分利用可再生资源，在橡胶领域具备广阔的应用前景。
一种聚醚醚酮/纳米氧化锌/碳纤维耐磨复合材料、制备方法及其在机械抛光保持环方面的应用，属于高分子复合材料技术领域。由聚醚醚酮树脂、聚醚砜包覆的碳纤维和偶联剂改性的氧化锌纳米粒子组成，按质量和100％计算，聚醚醚酮树脂的质量百分含量为75～90％，聚醚砜包覆的碳纤维的质量含量为5％～20％，偶联剂改性的氧化锌纳米粒子的质量含量为2.5％～7.5％。为了提高氧化锌纳米粒子的分散性，降低其团聚程度，用偶联剂对其表面进行修饰处理，为提高碳纤维与聚醚醚酮有较好的相容性，采用聚醚砜对碳纤维表面进行物理包覆处理。与未经任何处理的聚醚醚酮复合材料相比，此耐磨材料具有更优异的强度和耐磨减摩性，加工成本较低，较适合在机械抛光保持环方面应用。
582
0

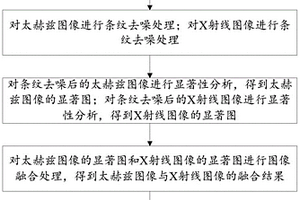

本发明公开了基于图像融合的玻璃纤维复合材料无损检测方法及系统，包括：获取待检测玻璃纤维复合材料的太赫兹图像和X射线图像；对太赫兹图像进行条纹去噪处理；对X射线图像进行条纹去噪处理；对条纹去噪后的太赫兹图像进行显著性分析，得到太赫兹图像的显著图；对条纹去噪后的X射线图像进行显著性分析，得到X射线图像的显著图；对太赫兹图像的显著图和X射线图像的显著图进行图像融合处理，得到太赫兹图像与X射线图像的融合结果；基于太赫兹图像与X射线图像的融合结果，得到待检测玻璃纤维复合材料缺陷的无损检测结果。提高夹杂缺陷的检测灵敏度；提高较深分层缺陷的检测对比度；提高薄分层缺陷的检测分辨率。
849
0
一种金刚石复合材料的深冷处理方法,属于材料科学领域，将胎体材料与金刚石颗粒按胎体材料80％、金刚石颗粒20％的体积百分比进行配料，混料2小时，得到金刚石复合材料；所得的金刚石复合材料通过中频热压烧结工艺加工成待深冷处理产品，将得到的待深冷处理产品放入液氮深冷箱中进行深冷处理，初始温度设定为室温，首先以2℃/min的降温速率降至‑60℃，保温40分钟，再以2℃/min的降温速率降至‑180℃，保温60分钟～180分钟，然后以2℃/min的升温速率升温至‑60℃，保温40分钟，最后以2℃/min的升温速率升温至室温。本发明的方法增强金刚石与胎体间的粘结效果，提升金刚石复合粉料的综合力学性能。
682
0
本发明是一种把拉挤成型法和缠绕成型法结合起来的复合材料一步成型制备方法，外层增强纤维缠绕于芯层增强纤维外侧，与芯层增强纤维呈约90°的夹角，由于芯层与外层所有树脂是一次固化成型，整体强度明显提高，由于简化了生产流程，能够缩短复合材料的生产周期，减少生产场地的占用和解放人力，能够降低生产成本。预浸带(4)，经收束模(5)导出，此时，缠绕增强纤维丝束(6)连续不断地缠绕在预浸带(4)的外面形成复合预浸料(8)，并在拉引装置(14)作用下向拉引力方向(15)进给，随后，复合预浸料(8)被导入带加热功能的套模(11)的成型区，在套模加热器(12)的加热作用下固化形成复合材料(13)。
本发明涉及一种耐高温、改性双马来酰亚胺碳纤维预浸料、复合材料及其制备方法，属于高分子复合材料技术领域。本发明解决了在热固性树脂基体材料耐温不好和工艺性较差，储存期短的问题。本发明中预浸料的制备方法：先将双马来酰亚胺和二烯丙基双酚A混合研磨后，加入氰酸酯树脂进行聚合反应，得到双马来酰亚胺预浸胶，然后将双马来酰亚胺预浸胶制备成单层胶膜，将碳纤维引入两层胶膜中间，得到双马来酰亚胺碳纤维预浸料，预浸料的工艺性较好，储存期较长，固化后得到双马来酰亚胺碳纤维复合材料，力学性能优异，耐高温性好。
中冶有色为您提供最新的吉林长春有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年09月11日 ~ 13日
2024年09月19日 ~ 21日
2024年09月24日 ~ 26日
