本发明公开了一种实时跟踪报警二次电池分容法,分容状态指示从第一组到最后一组依次逐步指示,分容过程实时跟踪检测电池在线状态,对分容过程出现的漏拿电池、错拿电池情况进行声光报警,既保证了分容过程的正常进行,又保证了电池分容的安全、准确性。本发明方法简单、实用、可靠,本发明适用于镍氢、镍镉电池和液态锂电池及聚合物锂电池的容量分选过程。
本发明属于电化学锂硫电池技术领域,具体公开了基于纳米花状硫化铟作为隔膜修饰材料及其制备方法和应用。基于纳米花状硫化铟材料的修饰隔膜制备包括以下步骤:将纳米花状In2S3与导电剂、粘结剂在有机溶剂中均匀混和成浆料,涂覆在隔膜上,烘干即可,并公开了所用纳米花状硫化铟的制备方法。纳米花状硫化铟应用于锂硫电池隔膜修饰时,有效抑制了多硫化物的穿梭,同时纳米硫化铟也具有电催化能力,可以催化硫还原反应,有效提升锂硫电池反应动力学,表现出了优异的放比电容量、良好循环稳定性和优异的倍率性能。本发明在开发切实可行的锂硫电池及相关能量存储和转换领域的材料方面具有重要的价值。
本发明提供了一种具有多段交联结构的粘结剂及其制备方法。所述粘结剂包括聚合物、去离子水、多元胺;该聚合物由三段单体构成,兼具聚丙烯酸类、聚酰胺类、聚丙烯酸酯类三类粘结剂的优点,特别适用于用作锂电池粘合剂。所述粘结剂具有粘结性能好、拉伸强度高、柔韧性好、化学稳定性好、电化学稳定性好、加工分性能优等优点,其作为锂电池粘合剂时,能提高锂电池的电池循环寿命,提高电极容量、提高平台电压,能满足高端锂电池制造的需求。
本发明公开了一种可以在大气条件下无保护熔炼的Mg‑Li‑Pb合金及其加工工艺。按重量百分比计,合金的组成为:Li:9.0‑14.0wt.%,Pb:1.0‑2.0wt.%,Sr:2.0‑4.0wt.%,S:0.6‑1.5wt.%,Th:0.2‑0.4wt.%,Eu:0.1‑0.2wt.%,B:1.0‑1.5wt.%,Yb:0.2‑0.4wt.%,余量为镁。本发明通过合金化的方法获得了阻燃效果优异的Mg‑Li‑Pb阻燃镁合金,且该合金在高温下暴露于大气中时,合金表面会生成一层结构致密和铺展性强的氧化物和氮化物膜。这些膜在高温下为固态且不易挥发,可以提供优良的保护,防止镁合金熔体的进一步氧化,从而实现镁锂合金在大气条件下的无保护熔炼。所得镁锂合金材料具有传统镁锂合金室温下的力学性能,并具有传统镁锂合金不具备的高传热系数:110‑120W/m.K,而传统材料的热导系数为80W/m.K左右。
本发明公开了一种在700‑800度之间熔炼时具有抗燃烧性能的Al‑Li‑V铝锂合金及其加工工艺。按重量百分比计,Li:2.0‑8.0wt.%,V:2.0‑4.0wt.%,Ca:2.0‑4.0wt.%,Sr:1.0‑2.0wt.%,Sn:1.0‑2.0wt.%,In:0.4‑0.8wt.%,Pr:0.2‑0.4wt.%,Yb:0.1‑0.2wt.%,S:0.5‑1.0wt.%,B:1.0‑2.0wt.%,余量为铝。通过优选的合金化办法,不仅可以大大降低合金元素使用量的缺点,还可以获得非常好的阻燃效果,在阻燃元素含量明显降低的同时,合金燃点却大幅上升。可以达到在700‑800度范围内在大气环境下保温静置5个小时而没有明显的燃烧。该材料具有传统铝锂合金的力学性能:屈服强度为400‑650MPa,抗拉强度为500‑750MPa,延伸率为4‑15%。并具备传统铝锂合金不具备的高导热性能:热导系数为120‑140W/m.K,传统铝锂合金为85W/m.K左右。
本发明提供一种凝胶聚合物电解质及其制备方法,是将两种单体按质量比1.0∶1.0~9.0混合;再与热引发剂、液态锂离子电池电解液混合并搅拌均匀,形成凝胶聚合物电解质前体;将凝胶聚合物电解质前体注入半成品电池中,并对半成品电池内部抽真空,密封;将半成品电池进行热聚合反应,制得凝胶聚合物电解质。本发明制得的凝胶聚合物电解质室温电导率高,均达到了10-3S·cm-1以上,电化学稳定性好,电化学窗口在4.8V以上,制作工艺简便,适合使用于聚合物锂离子电池。

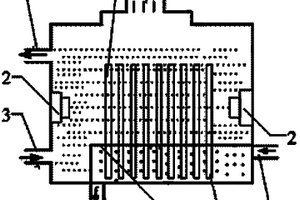

本发明公开了一种利用超声波强化的吸收式制冷机发生器,在壳体内设有换热器,换热器包括换热水箱、换热管,换热水箱箱体的一个端面阵列分布有向箱体内延伸的柱状盲孔,换热管7的冷凝端外露于换热水箱外,蒸发端置于柱状盲孔内,换热水箱侧壁设有太阳能热水入口、太阳能热水出口。本发明使用换热管作为换热元件,加热热源通过换热管加热溴化锂溶液,提高了溴化锂溶液的受热均匀性,再通过在吸收式制冷机发生器中布置一组超声波发生器,为溴化锂溶液提供超声场,应用超声波的声流效应和空化效应强化溴化锂溶液的传热传质过程,提高低品质热源的利用效率和制冷机的制冷效能,本发明可应用于太阳能、废热水、废气等低品质热源驱动的吸收式制冷机中。
本实用新型公开了一种便携式脉冲涡流热成像电源系统,涉及电源电路技术领域,包含锂电池、多路供电模块、前级DC/DC、超级电容、后级DC/DC、H逆变桥、RLC回路、电流采集模块、电压采集模块、控制板、驱动电路、热像仪。其体积重量小,易携,具有较好的实用性,同时其输出功率,检测能力满足脉冲涡流热成像对电源的需求;本实用新型为实现脉冲涡流热成像技术应用于现场检测,针对锂电池单独供电存在功率低、电压小等问题,基于锂电池和超级电容的复合电源技术的便携式电源系统方案,通过超级电容的充放电实现功率变换,采用DC/DC变换器实现电压转换,实现锂电池的高效利用。

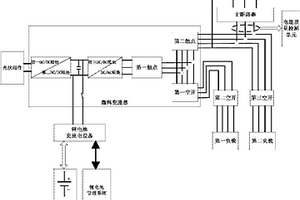

本实用新型公开了一种光伏智能微网分布式发电系统,包括相互连接的光伏组件和微网变流器,所述微网变流器包括依次连接的第一DC/DC模块、第二DC/DC模块、充放电电容、第三DC/DC模块、DC/AC模块和第一触点,与第一触点连接的第二触点和第一空开;该系统还包括连接于充放电电容二端的锂电池充放电设备,与锂电池充放电设备连接的锂电池组,与第二触点连接的主断路器和第三空开,与第一空开连接的第二空开;所述第二空开连接外部的第一负载,所述第三空开连接外部的第二负载,所述主断路器连接公共电网。本实用新型可实现对锂电池组的充电,给负载供电以及与公共电网连接,且具有结构简单、使用方便等优点。
本发明公开了一种大豆蛋白基三维网状多功能硫正极水性粘结剂及其制备方法与应用。该方法包括:以大豆分离蛋白、含有邻苯二酚基的有机酸、磷酸盐三种物质为基本原料,通过酰胺化和磷酸化两步反应合成了具有三维网状结构的大豆蛋白基三维网状多功能硫正极水性粘结剂。该粘结剂所具有三维网状交联结构以及继承的原材料的部分特性使其具有强健的粘结强度、优异的自修复性能、强大的多硫化锂吸附能力和一定的促进锂离子传输的能力。将该粘结剂应用在锂硫电池中时,可有效延长电池的循环寿命、优化电池的倍率性能,提高电池的比容量。该方法制得的粘结剂内部存在的多种基团同时赋予了粘结剂强大的粘结能力、优异的自愈合性能和多硫化锂吸附能力。
本发明提供了一种三电极电池的参比电极、三电极电池、以及车辆。所述参比电极与所述三电极电池的正极之间设置有隔膜,与所述三电极电池的负极之间设置有隔膜;所述参比电极包含铜锑复合材料,表面通过合金化反应沉积有含锂化合物。从而可以将锂较好地固定于参比电极的表面,可以使锂均匀地沉积于参比电极表面,并且后续循环过程中不易与电解液发生反应,有效地避免参比电极表面沉积的锂被破坏,可以具有良好的结构稳定性以及电位稳定性。
本发明提供一种清洁能源补偿的公交站智能供电电源系统,采用太阳能、超级电容快充快放电能特性结合过载能力强的储能锂电池模块提供能源,可降低能耗,减少环境污染压力,降低温室效应对环境的影响。智能供电电源系统包括有太阳能源装置、超级电容模块、锂电池储能装置、DC48V直流母线、逆变器、智能控制器和后台监控系统等;电源系统用于公交站广告和通信提供电源源。智能电源系统通过各检测单元把各参数上传到智能控制器并由设定的控制逻辑优先供电顺序和保护切换,保证供电稳定安全;后台监控系统通过遥信远程监测各输入能量接口、输出各单元的运行参数,可以实现与每路监控单元现场手动控制、智能控制和遥信远程控制。

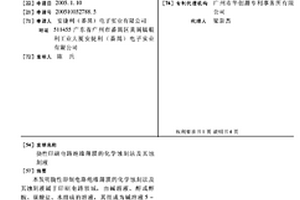

本发明挠性印制电路绝缘薄膜的化学蚀刻法及其蚀刻液属于印刷电路领域,由碱溶液、醇或醇胺、碳酸盐、水组成的溶液,其组成为碱溶液5-40%,醇或醇胺10-70%,碳酸盐0-1.5%,水25-60%。碱溶液是由碱金属的氢氧化物,可以是氢氧化钠或氢氧化钾或氢氧化锂中的一种或二种组成,醇是碳数为2-6的一元醇、二元醇或三元醇,醇胺是碳数为2-6的一醇胺、或二醇胺,碳酸盐是碱金属的碳酸盐,包括碳酸钾、碳酸钠或碳酸锂中的一种或二种组成,本发明的化学蚀刻工艺能够应用于蚀刻的不同产品,能够较快、准确地进行蚀刻,制作成本低,设备投入少,不含有联氨,有强的蚀刻能力,能够快速高精度的蚀刻挠性印制电路基底材料PI薄膜,无毒且便于实际操作。
本发明快速充电方法属于电池领域,特别是涉及一种锂离子、聚合物锂离子电池快速 充电的方法。采用恒流大电流充电,充电终止电压大于公知的充电限制电压,本发明的大 电流充电终止电压和公知的充电限制电压符合一个函数式: VZ=V0+ΔV±Vk (1), 其中,VZ是充电终止电压;V0是公知的恒流恒压充电限制电压;ΔV=0.0272N+0.0008; 在数值上N=充电电流/电池额定容量。Vk是修正参数,与电池的配方、设计,生产的分散 性有关的参数,为±0.05。该方法是恒流充电到VZ即停止充电,充电结束。本发明简单、 有效、实用,易于推广,充电快又能充进尽可能多的电量。
本发明属于锂电池材料领域,公开了一种聚氨酯隔膜及其制备方法与应用。本发明聚氨酯隔膜采用特定配比的异氰酸酯、松香酯多元醇、扩链剂、催化剂、二氧化硅和有机溶剂制备而成,后通过静电纺丝的制得聚氨酯隔膜,该隔膜用于制备锂离子电池,具有高锂离子电导率,高锂离子迁移数,以及更高的吸液率以及保液率。本发明所用原料容易获得,合成操作简单,适合工业化生产应用。
本申请属于锂离子电池技术领域,具体涉及一种复合二维微米级硅片及其制备方法。本申请提供了一种复合二维微米级硅片及其制备方法;复合二维微米级硅片包括氧化石墨烯、二氧化钛和二维微米级硅片,二氧化钛包覆在二维微米级硅片表面,氧化石墨烯包覆在二氧化钛表面;至少用于解决二维微米级硅片用作锂离子电池负极材料时存在循环稳定性不高、循环次数上限不高、导电性差、倍率性能不佳以及高功率充电时容易生成锂枝晶导致锂电池热失控的问题。
本发明属于锂离子电池材料领域,公开了一种空心碳球负载二氧化锰负极材料及其制备方法。本发明制备方法包括以下步骤:(1)将间氨基苯酚与氨水加入水中搅拌反应,得到间氨基苯酚混合液,然后将甲醛加入间氨基苯酚混合液中反应,再加入丙酮反应得到复合物;(2)将步骤(1)得到的复合物在惰性气氛下煅烧得到空心碳球;(3)将步骤(2)得到的空心碳球和高锰酸钾加入水中,搅拌处理,得到空心碳球负载二氧化锰负极材料。本发明的负极材料利用空心碳球,不仅能够提供更加有效的锂离子传输通道,同时可以缓解二氧化锰在充放电过程中的体积膨胀问题,从而提升锂离子电池的循环容量和循环稳定性,在锂离子电池领域有良好的应用前景。
本发明公开了一种片上集成倍频器件及其制备方法,其中片上集成倍频器件包括:铌酸锂衬底;导电金属层,设置在所述铌酸锂衬底上;二氧化硅层,设置在所述导电金属层上;啁啾极化铌酸锂薄膜层,设置在所述二氧化硅层上,包括多个依次排列且长度不等的畴结构,多个畴结构中相邻畴的极化方向相反,所述多个畴结构提供的宽带倒格矢对入射飞秒脉冲激光的倍频过程中的相位失配进行补偿。本发明通过将准相位匹配技术和啁啾调制技术引入片上铌酸锂薄膜,可以在片上集成器件中实现宽带频谱范围的高效倍频。本发明可广泛应用于集成光子学领域。
本发明公开一种含硫酸乙烯酯添加剂的高压功能电解液及其制备与应用,属于锂离子电池领域。该电解液是在普通电解液中加入功能添加剂得到的;所述的普通电解液是由环状碳酸酯溶剂、线性碳酸酯溶剂和导电锂盐构成;所述的功能添加剂为硫酸乙烯酯。本发明使用硫酸乙烯酯添加剂作为锂离子电解液的高压成膜添加剂,由于该类添加剂具有较高的还原电位,在首次充放电过程中能够在负极表面形成一层致密、稳定的SEI膜,优化了负极表面膜,减小负极和电解液之间的电阻,抑制电极的表面活性,从而抑制电解液与电极活性物质的进一步接触,减少电解液主体溶剂在电极表面的氧化分解。含有这种电解液添加剂的锂离子电池在3~4.45V下的循环性能得到改善。
本发明公开一种膨润土基复合材料及其制备方法和应用,所述膨润土基复合材料包括膨润土载体,及插入所述膨润土载体层间的纳米过渡金属硫化物和硫。其制备方法为:将膨润土载体与过渡金属离子溶液混合,进行阳离子交换,得到过渡金属离子化的膨润土层状材料;然后与含硫化合物进行反应,得到纳米过渡金属硫化物插层的膨润土层状材料;最后与硫混合,反应得到膨润土基复合材料。本发明的膨润土基复合材料实现了膨润土对多硫化锂的吸附性能与过渡金属硫化物的催化性能的有机结合,有效强化了多硫化锂的吸附‑转化过程,极大地抑制了穿梭效应,提高了锂硫电池正极活性物质硫的利用率,从而提高锂硫电池正极材料的放电容量和循环稳定性。

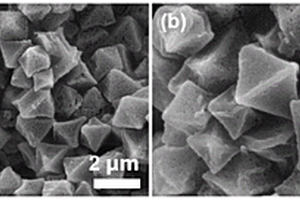

本发明公开了一种铁基氟化物颗粒及其制备方法和应用。本发明的铁基氟化物颗粒的组成包括多孔八面体碳骨架和分散在多孔八面体碳骨架中的氟化铁,其制备方法包括以下步骤:1)将铁盐和对苯二甲酸分别分散在溶剂中,进行溶剂热反应,得到Fe‑MOF;2)将Fe‑MOF和NH4F混合均匀后置于保护气氛中,进行共热解反应,或者,将Fe‑MOF加入含HF溶液的反应釜中,并置于液面上方,加热进行氟化反应,得到铁基氟化物颗粒。本发明的铁基氟化物颗粒呈多孔八面体状,FeF3均匀分布在高度石墨化的三维多孔碳中,电导率高,将其用作锂离子电池正极材料可以显著提高锂离子电池的长循环稳定性和倍率性能。
本发明提供一种粘结剂及其制备方法和应用,所述粘结剂由邻苯二甲酸醋酸纤维素和聚偏氟乙烯组成。应用所述的粘结剂制备的电极片和锂离子电池。本发明制得的粘结剂相比于现有技术中的聚偏氟乙烯粘结剂,具有粘结剂性力强、电化学稳定性好、来源广泛、可再生可降解以及非晶聚合物的特点。本发明应用于锂离子电池正极中,可以显著提高锂离子电池的电池容量,改善电池的循环稳定性,提高锂离子电池的倍率性能,具有较高的性价比和较好的市场潜力。
本发明涉及LED照明,尤其涉及一种LED矿灯报警控制电路。本发明的目的是提供一种可以提醒人们矿灯出现故障,需要及时维修的LED矿灯报警控制电路。一种LED矿灯报警控制电路,包括有USB接口、锂电池、充电状态指示灯、锂电池充电器电路等;所述USB接口和锂电池充电器电路的输入端连接,所述锂电池充电器电路的输出端和充电状态指示灯连接,所述充电状态指示灯上共有两个指示灯,分别是红灯和绿灯。本发明的人体触摸开关可以控制LED白光灯工作,提供照明,方便人们工作,光敏二极管可以对周围的光照强度进行检测,周围的光照强度降低时,可以控制蜂鸣器响起,提醒人们LED白光灯的亮度不够,LED白光灯可能出现故障了,需要及时处理。
本发明属于微生物检测技术领域,公开了一种检测双歧杆菌的培养基及检测方法。本发明所述检测双歧杆菌的培养基包括基础培养基、乳糖和半胱氨酸盐酸盐;其中,所述基础培养基由哥伦比亚血琼脂基础培养基、棉子糖、氯化锂、丙酸钠和水制成,pH 5.1。本发明所述培养基除了哥伦比亚血琼脂基础培养基外还包括乳糖、棉籽糖和半胱氨酸盐酸盐氯化锂和丙酸钠,同时其中乳糖、棉籽糖和半胱氨酸盐酸盐作为营养剂促进双歧杆菌的生长。采用本发明所述培养基进行双歧杆菌总数检测,双歧杆菌菌落生长大,容易判读,特异性好,且对瑞士乳酸杆菌的有很好的抑制作用,能准确检测双歧杆菌和乳杆菌组合营养品中双歧杆菌的含量。
本发明提供了一种钛铬掺杂氟化铁?碳纳米复合正极材料及其制备方法,该材料由掺杂氟化铁前驱体经含碳导电材料包覆制得;掺杂氟化铁前驱体如式I所示;正极材料如式II所示。本发明掺杂钛离子和铬离子,调节晶体晶格参数,使得锂离子扩散性能显著提高,材料导电性能增强,提高材料的比容量。本发明将上述掺杂氟化铁前驱体与含碳导电材料进行包覆复合,进一步提高材料的导电性,且减少粒子团聚。因此,本发明所述材料的倍率特性和循环性能优良。本发明提供了一种锂离子电池,其包括上文所述的正极材料。Fe1-x-yCrxTi0.75yF3(H2O)0.33??式I Fe1-x-yCrxTi0.75yF3(H2O)0.33@C??式II。
本发明公开了一种在700‑800度之间熔炼时具有抗燃烧性能的Al‑Li‑W铝锂合金及其加工工艺。按重量百分比计,合金的化学成分为:Li:2.0‑8.0wt.%,W:1.0‑3.0wt.%,Ca:2.0‑4.0wt.%,Sr:1.0‑5.0wt.%,Eu:0.2‑0.3wt.%,Ce:0.1‑0.2wt.%,Ho:0.2‑0.4wt.%,B:1.2‑2.8wt.%,余量为铝。通过优选的合金化办法,不仅可以大大降低合金元素使用量的缺点,还可以获得非常好的阻燃效果,在阻燃元素含量明显降低的同时,合金燃点却大幅上升。可以达到在700‑800度范围内在大气环境下保温静置5个小时而没有明显的燃烧。该材料具有传统铝锂合金的力学性能:屈服强度为400‑650MPa,抗拉强度为500‑750MPa,延伸率为4‑15%。并具备传统铝锂合金不具备的高导热性能:热导系数为120‑140W/m.K,传统铝锂合金为85W/m.K左右。
本发明公开了一种集成余热制冷的煤制天然气和甲醇多联产系统,包括依次连接的鲁奇气化单元、酸性气体脱除单元、深冷分离单元、甲烷化单元、甲醇合成单元、甲醇精馏单元,溴化锂余热制冷单元;所述甲烷化单元的空冷高温物流与溴化锂余热制冷单元的余热入口连接,所述溴化锂余热制冷单元的冷水出口与酸性气体脱除单元的冷却水进口连接;或所述溴化锂余热制冷单元的冷水出口同时与深冷分离单元的冷却水进口、酸性气体脱除单元的冷却水进口连接。本发明还公开了一种集成余热制冷的煤制天然气和甲醇多联产方法。本发明减少了废热的排放和额外冷却水的消耗以及余热制冷所需的电耗。

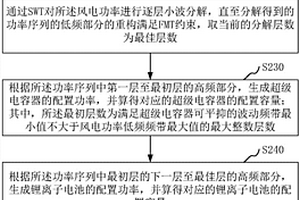

本发明涉及一种多类型储能系统的容量配置方法、装置和系统,其中方法包括:获取风电场输出的风电功率的数据;对风电功率进行逐层小波分解,直至分解得到的功率序列的低频部分的重构满足FMT约束,取当前的分解层数为最佳层数;根据功率序列中第一层至最初层的高频部分,生成超级电容器的配置功率,并算得超级电容器的配置容量;根据功率序列中最初层的下一层至最佳层的高频部分,生成锂离子电池的配置功率,并算得锂离子电池的配置容量;根据超级电容器的配置功率和配置容量,以及锂离子电池的配置功率和配置容量,对多类型储能系统中超级电容器和锂离子电池的容量进行配置。上述方法,能够有效提升多类型储能系统的容量配置效率。
本发明涉及一种以芳香族含氮化物、丙烯酸及其酯衍生物和低聚体、δ-二氧化锰、高岭土、白泥、镁菱土、石墨天然层状无机固体、天然和合成聚合物为原料制备高性能纳米复合材料的多步扩散、交换及反应法。通过调整列位介质与单体、低聚体浓度和流场、反应时间、环境温度等条件,控制制品结构使制成的纳米复合膜或型材能作锂、锂离子二次电池阳极、电解质膜;高强度高抗冲交通、汽车、建筑制品;耐高温耐油橡胶件;导热防腐换热器件;透明高强度抗冲,无毒热塑性塑料和热塑性弹性体用于生物-医疗、食品(耐高温大于120℃)包装等。
本发明公开了一种太阳能全无线报警系统。包括:可安装在汽车内的无线防盗器;遥控器,其可以用来遥控无线防盗器,使之在设防与撤防状态中切换;报警喇叭,其可以接收由无线防盗器发射的报警信号,并发出警报声来喝阻盗窃者及提醒他人;所述无线防盗器设有太阳能供电模块和可由太阳能供电模块进行充电的锂电池供电模块。本发明的报警系统中由于安装了太阳能供电模块和锂电池供电模块,可以不需要连接汽车内部蓄电池,也不用频繁的进行人工充电工作。本发明的太阳能全无线防盗系统在阳光充足的情况下可以完全依赖太阳光进行工作,并对锂电池充电,在没有太阳光时使用锂电池,方便实用,并且十分环保,减小了能耗。
中冶有色为您提供最新的广东广州有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
