江苏苏州有色金属复合材料技术理论与应用

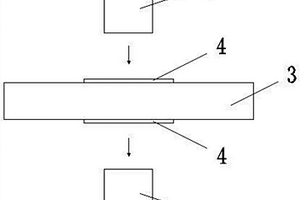

人工石墨/PET复合材料散热片及其制备方法 613

 0

本发明公开了一种人工石墨/PET复合材料散热片，包括聚对苯二甲酸薄膜层和分布在聚对苯二甲酸薄膜层上下面的人工石墨层，所述人工石墨层通过粘胶均匀的贴附分布在聚对苯二甲酸薄膜层的上下面，所述复合散热片总厚度为20微米～330微米。通过上述方式，本发明即是很好的导热载体，导热效果好，也具有很强的电磁屏蔽功能。

增韧的聚氯乙烯复合材料的制备方法 901

 0

一种增韧的聚氯乙烯复合材料的制备方法，属于高分子材料制备技术领域。其是将聚氯乙烯树脂36~45份、增塑剂18～26份、增韧剂8~14份、稳定剂0.8~1.7份、填料9~15份、大豆油2~4份、润滑剂0.3~0.9份和黑色糊0.5~1.1份投入高速混合机中，在高速混合机的转速为855n/min下混合，待高速混合料升温至60℃时将混合料转移至并行双螺杆挤出机中熔融挤出，经冷却、切粒、干燥和包装，得到成品，并行双螺杆挤出机的螺杆一至八区的温度为：130℃、135℃、140℃、145℃、150℃、155℃、165℃、170℃。工艺简练，易于操作，能满足工业化放大生产要求；具有如下性能指标：拉伸强度大于20～26MPa,断裂伸长率220～300%，热变形温度90～110℃；由于无卤素，因而在燃烧时不会散发有毒有害烟雾，确保环境安全。

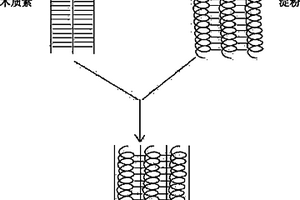

酚醛树脂胶黏剂用改性木质素和淀粉复合材料的制备方法 757

 0

本发明公开了一种酚醛树脂胶黏剂用改性木质素和淀粉复合材料的制备方法，所述其制备方法如下：1）将木质素：淀粉：苯酚按配比1：0.3～0.6:2～4在约定温度的条件下加入催化剂反应；2）反应合成后，得到成品。通过上述方式，本发明能够采用工业木质素和工业淀粉作为原料替代苯酚，使胶黏剂的生产成本下降。平均下降成本20-25%。

改性的高韧性尼龙复合材料 946

 0

一种改性的高韧性尼龙复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：尼龙6645～55份；橡胶15～20份；偶联剂0.5～1份；阻燃剂10～25份；抗氧剂0.2～0.8份；短切玻璃纤维15～30份。优点：经过测试具有如下的性能指标：拉伸强度大于130MPa，弯曲强度大于200MPa,悬臂梁缺口冲击强度大于25kj/m2,熔融指数大于20g/10min,阻燃性达到V-1(UL-94)。

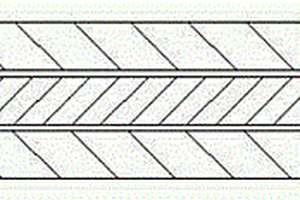

耐用复合材料及其制作方法 655

 0

本发明公开了一种耐用复合材料，它从上至下依次由OPP印刷膜、LDPE层、编织布。本发明与现有技术相比具有以下优点：强度高，可用于承载及包装较大量的物品而不会损坏，使用寿命长，密封性好，价格低廉，使用范围广泛，可用于制作购物袋、保温袋、包装袋，购物篮等。本发明制备方法简单，可实现工业化生产。

汽车发动机油路系统专用尼龙复合材料及其制备方法 827

 0

本发明提供了一种汽车发动机油路系统专用尼龙复合材料及其制备方法，包括以下成分：尼龙66、丁腈橡胶、轻质耐热填料、鳞片石墨、硬脂酸锌、硫化剂HVA‑2。制备方法为：将所有成分通过高速混合机混合，用双螺杆挤出机熔融共混；挤出料条经过水槽冷却后切成长度为3～4mm的颗粒；粒料经烘干后注塑成型。本发明采用超临界CO2法来制备具有微孔的耐热填料，能够大大降低质量，达到质轻的效果，且发泡过程不采用化学溶剂，更加环保；同时采用丁腈橡胶作为分散相，与尼龙66呈两相“海岛结构”，不仅提高材料的力学性能，也提高了材料的耐油性。

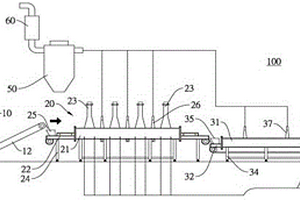

碳纤维复合材料的回收系统及方法 889

 0

本发明公开了一种碳纤维复合材料的回收系统及方法，该系统包括第一加热装置、第二加热装置和输送装置，第一加热装置包括第一加热腔体、第一输送器和同相位微波的微波产生器，第一输送器贯穿第一加热腔体，微波产生器与第一加热腔体连通；第二加热装置包括第二加热腔体、第二输送器和电加热器，电加热器设置于第二加热腔体内，第二输送器穿设于第二加热腔体，第二输送器将经由第一加热装置加热后的产物输送至第二加热腔体。

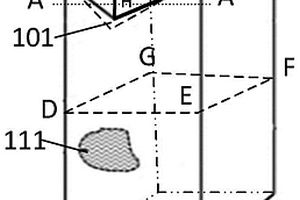

密封容器及其制备方法、片状复合材料和容器前体 683

 0

本公开的实施例涉及一种密封容器、片状复合材料、容器前体和密封容器的制备方法，该密封容器包括：顶部，包括顶表面和密封容器大约二分之一高度以上的侧表面，且包括第一区域；和顶部粘结部，与顶部连接，其中，第一区域和顶部粘结部彼此粘结并完全重叠；密封容器还包括辅助分离部件，辅助分离部件夹置在第一区域和顶部粘结部之间，密封容器包括复合层，复合层包括依次层叠的内层热封层、支撑层和远离密封容器的内容物的外层热封层，辅助分离部件的材料与外层热封层的材料不同；密封容器还包括底部，当底部置于水平的面或者大致水平的面上时，密封容器保持稳定状态，该密封容器可以直立，当对密封容器进行加热时，密封容器的温度达到预设温度时其顶部和顶部粘结部可以分离，从而可以防止密封容器炸裂或者其内容物喷溅。

多孔碳化硅陶瓷及其制备方法和应用、铝碳化硅复合材料 880

 0

本发明提供一种多孔碳化硅陶瓷的制备方法，其包括如下步骤：（1）按照如下骨料配方称取物料，其中，以骨料的质量为100%计，骨料的配方包括如下组分：碳化硅95%~99.5%；二氧化硅0.5%~5%；（2）使称量好的骨料混合、分散；（3）将分散后的骨料投入硫化造粒床进行造粒工序，获得陶瓷颗粒，其中，按照骨料总质量的40%~60%投加成型剂，成型剂为聚乙烯醇缩丁醛酯的醇溶液；（4）将陶瓷颗粒压成陶瓷预制体素坯；（5）使陶瓷预制体素坯烧结成多孔碳化硅陶瓷。本发明通过添加二氧化硅，有效促进碳化硅颗粒之间的粘接；通过工艺以及配方的控制，使得二氧化硅多集中于碳化硅颗粒之间的粘接处，进而有效提升铝碳化硅复合材料的热导率。

咪唑鎓化合物及其制备方法、前体溶液、钙钛矿复合材料及其制备方法和应用以及发光装置 644

 0

本发明公开了一种咪唑鎓化合物，所述咪唑鎓化合物由式(I)表示，其中，A为电荷传输基团，B为二价金属阳离子，X为卤阴离子，Y为氢、直链烷基、支链烷基、含杂原子的直链烷基或含杂原子的支链烷基。本发明还公开了一种咪唑鎓化合物的制备方法、用于制备钙钛矿材料的前体溶液、钙钛矿复合材料及其制备方法、以及其在电子器件中的应用、以及发光装置。

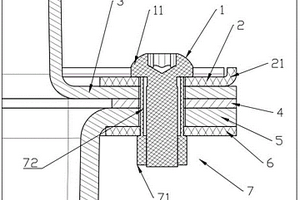

复合材料箱体的密封装接结构 691

 0

本发明揭示了一种复合材料箱体的密封装接结构，涉及上、下箱体的翻边，包括密封条、一对金属垫片、非标定制的一对螺栓和螺母，其中密封条夹设于翻边之间，金属垫片分顶底两个方向平贴于翻边表侧，螺母的基部内表面设有内螺纹，且螺母自基部同轴延伸设有圆筒，圆筒的内径大于内螺纹的最大直径，圆筒的高度匹配设为密封条压缩状态下与金属垫片、翻边的厚度总和；螺母的基部抵接限位于一侧金属垫片且圆筒穿接于翻边所预设的装接孔中，螺栓穿接于圆筒中并与内螺纹啮合锁紧，螺栓的螺帽抵接限位于另一侧金属垫片及圆筒的端缘。应用本发明该密封装接结构，克服了螺栓附近应力集中而导致周边开裂的问题，同时避免了密封条过量压缩而导致的密封失效。

建筑用保温复合材料的制备方法 642

 0

本申请公开了一种建筑用保温复合材料的制备方法，称取去离子水、炭黑、硒硫化镉、氧化铜、金红石型二氧化钛、硅酸铝纤维、陶瓷纤维、玻璃纤维球、聚醋酸乙烯、聚环氧乙烷、聚乙烯醇、酞菁蓝、群青、甲基三氯硅烷和甲苯；制备方法简单，保温效果好，成本低廉，干燥快，材料浸水4‑8d不水解、不粉化，可耐900℃高温不脱落，耐酸碱，抗潮气性优良；产品成膜后强度高，附着力1级，耐腐蚀性好，对墙体、金属、木材和塑料均不腐蚀，冲击强度60‑100J，硬度5H；在50℃蒸馏水下4‑8d无变化，阻燃效果好，使用寿命长，柔韧性1mm，光泽度好；在氯化钠溶液中浸泡3‑7d不起泡、不开裂，原料来源广泛，可以广泛生产并不断代替现有材料。

负载氧化石墨烯的上转换荧光三维多孔海绵复合材料 851

 0

本发明公开了一种负载氧化石墨烯的上转换荧光三维多孔海绵复合材料，将阳离子化合物预处理过的海绵作为载体，通过静电作用层层自组装稀土上转换发光纳米材料，最后负载氧化石墨烯。本发明以商业海绵作为模板指引稀土上转换发光纳米材料和氧化石墨烯的三维宏观自组装，制备出可在光电器件、生物医药领域具有广泛应用前景的三维宏观纳米结构单元组装体。

抗静电增强型尼龙66复合材料 899

 0

本发明涉及抗静电增强型尼龙66复合材料，属于高分子材料技术领域，其特征在于包括按照重量份数计的如下原料：PA6690~110份、抗氧剂0.5~0.8份、乙氧基月桂酰胺0.5~2份、润滑剂TAF0.1~0.5份、芳纶纤维5~10份、硼酸酯偶联剂0.2~0.5份。本发明产品在保持现有技术的优点上，增强了尼龙66的稳定性，同时通过添加乙氧基月桂酰胺，使得本发明产品能够发挥持久的抗静电作用，此外，本发明适用范围较广，可用于制作汽车、电子器件等。

香味型尼龙复合材料 828

 0

一种香味型尼龙复合材料，属于高分子材料制备技术领域。其是由以下重量份数的原料组成：尼龙66树脂100～107份；偶联剂0.9～1.6份；香精0.01～0.06份；填料35～44份；抗氧剂0.4～0.9份；玻璃纤维40～48份；表面改性剂0.3～0.8份。不仅具有理想的机械物理性能（拉伸强度大于130MPa，弯曲强度大于190MPa,悬臂梁缺口冲击强度大于22kj/m2,熔融指数大于26g/10min），而且具有香味浓度适中的长处，适合于制造办公家居用塑料制品。

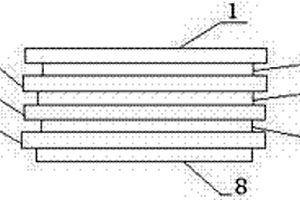

保温保冷复合材料及其制备方法 962

 0

本发明公开了一种保温保冷复合材料，由外向里依次由OPP印刷膜、第一LDPE层、第一EPE层、第二LDPE层、HDPE层、第二EPE层、第三LDPE层、VMPET层组成。本发明与现有技术相比具有以下优点：保温保冷性能好，可将其制成保温杯或保冷杯，也可以制成保温袋或保冷袋，只需将盛放饮品的普通杯子放入该保温袋或保冷袋，既能保温冬天的热饮，也能保冷夏天的冰饮，不需另外购买保温杯，解决了采用保温杯价格贵、不利人体健康、不宜装饮品、不宜泡茶、不方便清洗等缺点。

苯乙烯-丙烯腈共聚物改性的阻燃聚酰胺复合材料的制备方法 629

 0

一种苯乙烯-丙烯腈共聚物改性的阻燃聚酰胺复合材料的制备方法，属于高分子材料制备技术领域。其是将按重量份数称取的聚酰胺6树脂85～92份、苯乙烯-丙烯腈共聚物21～27份、增韧剂6~11份、阻燃剂19~28份、填料5~10份、抗氧剂0.8~1.3份增强纤维16~25份和黑色母1.8~2.6份投入高速混合机中混合；再将混合料转移至并行双螺杆挤出机中熔融挤出，经造粒后包装，得到成品，并行双螺杆挤出机的螺杆温度自一区至十区分别控制为：一区220℃、二区225℃、三区235℃、四区235℃、五区245℃、六区245℃、七区250℃、八区250℃、九区255℃、十区255℃。具有如下的性能指标：拉伸强度130～155MPa，弯曲强度220～240MPa,悬臂梁缺口冲击强度11.5～14.5kj/m2,阻燃性达到V-0(UL-94-3.0mm)，热变形温度150～170℃。

白色的阻燃环保型聚碳酸酯复合材料的制备方法 756

 0

一种白色的阻燃环保型聚碳酸酯复合材料的制备方法，属于高分子材料制备技术领域。先将聚碳酸酯树脂55~66份在125℃下干燥100min，得到第一干燥料，将丙烯腈-苯乙烯-丁二烯共聚物20~28份在70℃下干燥180min，得到第二干燥料，将第一、第二干燥料投入高速混合机中；再将相容剂4.1~7.2份、抗氧剂0.4~0.8份、磷酸酯5~8.2份、阻燃剂8~12份、钛白粉10~16份和润滑剂0.8~1.6份投入高速混合机中混合；接着将混合料引入双螺杆挤出机中进行塑炼，塑炼温度控制为270℃，螺杆转速控制为260n/min，出双螺杆挤出机后依次经拉条、水冷却、切粒和干燥，得到成品。具有理想的阻燃环保特点；弯曲强度70~90MPa；断裂伸长率24~39%；缺口冲击强度23~28KJ/m2；阻燃性达到V-0(UL-94-3.2mm)。

疏水涂料、其制备方法及具有其的复合材料 612

 0

本发明公开了一种疏水涂料、其制备方法及具有其的复合材料，属于高分子材料技术领域。按照重量份数计，所述疏水涂料的组分包括：20～50份第一溶剂、10～20份聚乙烯醇、20～40份双酚A环氧树脂、0.5～10份氨基化改性纳米SiO2、0.1～5份疏水剂、5～10份固化剂及0.1～1份流平剂。本发明提供的疏水涂料的疏水性较好，涂覆在木塑材料表面能够克服现有技术中植物纤维的较强吸水性导致的木塑材料性能差、使用寿命短和应用范围受限等问题。

高寿铜基复合材料的制备方法 679

 0

提供一种高寿铜基复合材料的制备方法，所述铜基表面水热形成有刺状铜，能够显著提高电极材料的比表面积和活性位点，电极稳定好，获得的刺状铜不易剥离脱落；能够在在保证高乙烯转化率的同时提高其寿命。

生物基环保型纳米阻燃复合材料及其制备方法和应用 781

 0

本发明公开了一种生物基环保型纳米阻燃复合材料及其制备方法和应用，所述阻燃材料采用了壳‑核结构，内核为三磷腈接枝碳纳米管，壳体包括两层，内层壳体为壳聚糖层、外层壳体为植酸层。该阻燃材料制备方法简单、环境友好、阻燃性能好，可用于织物阻燃。

纳米碳纤维增强的聚对苯二甲酸丁二醇酯合金复合材料 935

 0

一种纳米碳纤维增强的聚对苯二甲酸丁二醇酯合金复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚对苯二甲酸丁二醇酯43.2～48.5份；增韧剂9.4～16.3份；烯烃树脂6.1～12.6份；相容剂4.3~7.4份；抗氧剂0.4~0.9份；纤维粉9.3~14.2份；碳纤维7.5~15.7份；炭黑0.7~1.3份。经测试具有如下性能指标：拉伸强度155～175MPa，弯曲强度216～235MPa,缺口冲击强度65～78j/m；由于碳纤维含量低，因而具有经济上的廉价性。

耐开裂的白色PC与PET复合材料 712

 0

一种耐开裂的白色PC与PET复合材料，属于高分子材料技术领域。其是由以下重量份数的原料组成：聚碳酸酯树脂15~24份；聚对苯二甲酸乙二醇酯24~35份；聚碳酸酯与聚对苯二甲酸乙二醇酯共聚物4~8份；抗氧剂0.4~0.9份；填料6~9份；钛白粉4.5~11份；增白剂0.001~0.005份；润滑剂0.45~0.86份。具有可以加工白色外壳制品的特点，弯曲强度92~105MPa, 断裂伸长率35~75%，缺口冲击强度11~15KJ/m2(-40℃下)，阻燃性达到V-0(UL-94-1.6mm)，零下20℃保持2小时不开裂，200℃保持4小时不开裂。

无卤阻燃的导电聚丙烯复合材料的制备方法 630

 0

一种无卤阻燃的导电聚丙烯复合材料的制备方法，属于高分子材料制备技术领域。先将聚丙烯树脂81～87份；相容剂14～21份；弹性体7～12份；阻燃剂23~31份；抗氧剂0.6~1.1份；石墨0.4~0.8；玻璃纤维17~24份；加工助剂0.8~1.3份和炭黑1.8~2.6份投入高速混合机中，在转速为940n/min的速度下混合9min，再将混合料转移至并行双螺杆挤出机中熔融挤出，经冷却、切粒、干燥和包装，得到成品，并行双螺杆挤出机的螺杆温度控制为：140℃、145℃、150℃、155℃、160℃、160℃、164℃、164℃、168℃、168℃。具有如下性能指标：弯曲强度大于56～73MPa，缺口冲击强度大于12.5～15.2kj/m2，热变形温度121～146℃，阻燃性V-0(UL-94-V-0-1.6mm)，具有优异的强度和阻燃性；能体现环保；保障使用安全；工艺简单，满足工业化放大生产要求。

木粉增强的聚氯乙烯复合材料的制备方法 836

 0

一种木粉增强的聚氯乙烯复合材料的制备方法，属于高分子材料制备技术领域。其是先将聚氯乙烯树脂27~34份、增塑剂14～21份、增韧剂5~9份、木粉17~24份、稳定剂0.6~1.2份、玻璃纤维4~8份、润滑剂0.3~0.9份和炭黑0.5~1.1份投入高速混合机中，并且在700-800n/min的转速下混合8-12min，再将混合料转移至并行双螺杆挤出机中熔融挤出，经水冷却、切粒、干燥和包装后，得到成品，并行双螺杆挤出机的螺杆温度控制为：一区120℃、二区130℃、三区135℃、四区145℃、五区155℃、六区155℃、七区155℃、八区155℃。具有如下性能指标：弯曲强度大于54～76MPa，缺口冲击强度大于9.3～12.5kj/m2，热变形温度105～120℃，能满足包装及承重材料的要求；由于使用了木粉，能体现循环经济精神。

高强度混凝土复合材料及其制备方法 929

 0

本发明公开一种高强度混凝土复合材料，包括以下重量份的组分：水泥100份；纤维1－5份；硅灰2－20份；粉煤灰1－20份；复合稀土1－10份；硅酸镁颗粒10-200份；砂140－200份；碎石140－200份；水30-50份。通过本发明的产品抗裂性能强，负载后裂缝宽度小，具有长期耐久性，而且提高了复合混凝土的相互作用，材料的性能远高于普通混凝土的基本性能，实现了混凝土主要指标的明显提高，避免了温度裂缝的产生，保证了混凝土的强度、抗冻性和抗渗性。

医用PP无机抗菌复合材料及其制备方法 660

 0

本发明公开了一种医用PP无机抗菌复合材料及其制备方法，按照重量份数配比称取PP、二乙烯基苯、纳米磷酸锆载银抗菌剂、AC发泡剂、硬脂酸钙、PE、抗氧剂、石蜡、过氧化二异丙苯、二氧化钛、表面处理剂、硫代二丙酸双十二烷酯、偶氮二甲酰胺、苯甲酸钠和钛酸酯偶联剂，混合均匀后挤出造粒即可；产品相对密度0.05-0.45，拉伸强度2.5-4.5MPa；大肠杆菌抗菌率99.5-99.9%，金黄色葡萄球菌抗菌率99.5-99.9%，绿脓杆菌抑菌率99-99.5%；弯曲强度11-15MPa，交联度45-55%；冲击强度3-5kJ/m2，对鼠伤寒沙门氏菌、肺炎克雷伯氏菌抑菌率92-96%。

高强度防水耐用复合材料及其制作方法 797

 0

本发明公开了一种高强度防水耐用复合材料，它从上至下依次由OPP印刷膜、LDPE层、棉布。本发明与现有技术相比具有以下优点：强度高，可用于承载及包装较大量的物品而不会损坏，使用寿命长，密封性好，价格低廉，使用范围广泛，可用于制作购物袋、保温袋、包装袋，购物篮等。本发明制备方法简单，可实现工业化生产。

纳米聚乳酸复合材料及制备工艺 927

 0

本发明涉及一种纳米聚乳酸复合材料及制备工艺。其特征在于：聚乳酸改良生物活性玻璃与聚乙交-丙交酯按照1-5：1组成。将聚乳酸改良生物活性玻璃与聚乙交-丙交酯按比例混合，溶于氯仿，制成1-2%氯仿溶液，采用推片法铺膜于已硅化的方形盖玻片（24cm×24cm）和圆形盖玻片（直径1.5cm）上，真空干燥24-48小时后，即得。本发明的有益效益是可以均匀地分散在PLGA基体中，改善聚酯类材料的表面界面性质，更有利于成骨细胞在材料表面的生长和增殖，提高了聚酯类材料的生物活性。?

耐老化ABS/PVC复合材料 566

 0

本发明提供了一种耐老化ABS/PVC复合材料，包括以下按重量份计的原料：100～200份PVC，75～160份ABS，3～8份三盐基硫酸铅，3～5份有机锡，0.4～0.8份硬脂酸钙，0.2～0.6份硬脂酸钡，0.5～1.2份石蜡，0.5～1.2份纳米ZnO，0.5～1.2份紫外线吸收剂UV-9，0.5～1.2份紫外线吸收剂UV-327，0.5～1.2份抗氧剂1010。本发明提供了一种力学性能优良且耐老化性能良好的ABS/PVC共混塑料。
