北京北京有色金属材料制备及加工技术理论与应用

制备高接枝的硅烷化改性黏土/橡胶纳米复合材料的方法 1005

 0

本发明涉及一种制备高接枝的硅烷化改性黏土/橡胶纳米复合材料的方法，用酸处理硅烷偶联剂，使其表面有较多的活性硅羟基，然后将其加入到黏土浆液中，体系中的酸同时可以活化黏土表面，使其产生可反应的活性羟基，在水相中完成接枝反应；将硅烷偶联剂接枝的黏土的水悬浮液与橡胶胶乳搅拌混合，经过絮凝、洗涤、干燥、混炼以及硫化过程得到黏土/橡胶纳米复合材料。本发明通过增加硅烷偶联剂的水解以及增加黏土表面可反应活性羟基的数量，提高了硅烷偶联剂的接枝量，从而提高了黏土与橡胶之间的相互作用，增强了橡胶的力学性能。

适用于复合材料构件的环境试验装置 1198

 0

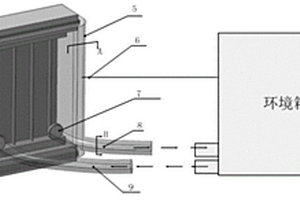

本发明是一种适用于复合材料构件的环境试验装置，该装置包括一个与环境试验箱(18)连接、用于包裹进行环境试验的复合材料构件(3)的恒温恒湿袋(5)，恒温恒湿袋(5)与大气隔离，环境试验箱(18)与恒温恒湿袋(5)之间通过输气管(8)和进气管(9)连接以实现对恒温恒湿袋(5)内温度和湿度的控制。本发明使用恒温恒湿真空袋结构可在湿热环境中进行大型疲劳试验或静力试验，使湿热环境下的疲劳试验和静力试验成为可能。在同时进行力学试验时，整个力学试验机及试验夹具的大部分均位于恒温恒湿袋5之外，保护了试验设备不被试验环境腐蚀。

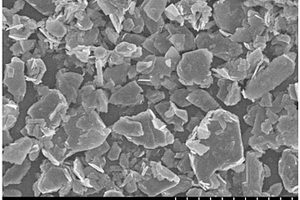

Fe-g-C₃N₄多功能纳米复合材料制备方法 676

 0

一种Fe‑g‑C₃N₄多功能纳米复合材料制备方法，属于水处理领域。将尿素和六水合氯化铁溶解于无水乙醇中，搅拌蒸发后得到复合物；复合物在马弗炉中进行一次煅烧，降温研磨清洗后得到片状Fe‑g‑C₃N₄片状复合物；片状Fe‑g‑C₃N₄复合物置于管式炉中，进行二次煅烧热剥离，得到Fe‑g‑C₃N₄纳米复合物。本发明还公开上述制备方法制备所得复合材料及其相关应用方法。本发明制备得到的Fe‑g‑C₃N₄可以实现类芬顿/光催化氧化协同降解污染物，降低了光生电子‑空穴复合率，拓宽了适用的pH值范围。

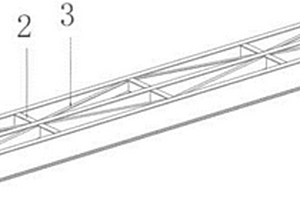

复合材料装配式人行桥 655

 0

本发明提供了一种复合材料装配式人行桥。由纵梁、横梁、斜撑、桥面板、栏杆五部分组成，纵梁、横梁、斜撑构成人行桥主体骨架，纵梁为受力主体，在主体骨架上铺设一层桥面板，在主体骨架侧面安装栏杆，保护行人安全。本复合材料装配式人行桥在满足常见人行桥的各项性能指标的同时，还具有轻质、高强、耐腐蚀等优点，能减轻结构自重，减少下部结构承受的荷载；可以抵抗恶劣环境中有害物质的侵蚀。本发明结构形式简单，施工流程为：在工厂预制各组成部分，拼装成整桥，运输到施工现场，吊装到指定桥位，不仅节省施工时间，而且施工方便，不影响现场交通。本发明主要用于方便行人通行，适合作为小跨径的城市过街天桥、景观桥，也可以架设在恶劣环境中。

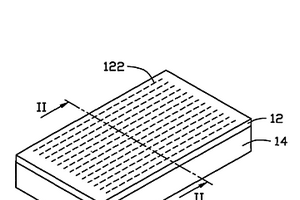

电致伸缩复合材料及电致伸缩元件 767

 0

一种电致伸缩复合材料,包括一片状柔性高分子基体以及一碳纳米管膜结构,其中,所述碳纳米管膜结构设置在所述柔性高分子基体一表面,并与所述柔性高分子基体具有不同的热膨胀系数,所述碳纳米管膜结构为多个碳纳米管通过范德华力结合而成。本发明还进一步提供一种电致伸缩元件。所述电致伸缩复合材料及其电致伸缩元件可用于人工肌肉或致动器等领域。

高介电常数聚合物基纳米复合材料的制备方法 830

 0

一种高介电常数聚合物基纳米复合材料的制备方法属于高分子纳米材料领域。本发明通过将粒度为30～60nm的钛酸钡粉体与粒度为0.1～0.2μm的聚偏氟乙烯加入无水乙醇中超声波分散后,烘干,并在粉末压片机上于180～200℃和10～15MPa压力下热压,得到高介电常数聚合物基纳米复合材料;其中,钛酸钡粉体的用量为钛酸钡粉体与聚偏氟乙烯总体积的10～60%。本发明工艺简单,易操作,成本低廉,环境污染少。

高性能水滑石/碳酸钙/橡胶纳米复合材料的制备方法 743

 0

本发明是一种高性能水滑石/碳酸钙/橡胶纳米复合材料的制备方法。由于正电性的水滑石的填充容易破坏胶乳的稳定性。本发明采用改性剂与水滑石层板上的羟基和无机粒子(如碳酸钙等)表面的羟基反应，制备了负电性的水滑石-碳酸钙混合填料溶液体系，进而通过负电性的无机粒子(如碳酸钙)用量的增加来调节，获得了含高浓度水滑石的橡胶乳液复合体系，制备了高填充的水滑石/橡胶复合材料。水滑石的片层效应，赋予了材料更优的气密性；改性剂的化学反应，提高了有机相容性，赋予了材料更好的抵抗裂纹扩展的能力和力学性能。该类材料可与橡胶、塑料、纤维、粘合剂等进行复合，有望在轮胎气密层材料、航天航空密封、医用密封等领域获得重要应用。

高耐磨二硫化钼/丁苯橡胶/丁吡橡胶纳米复合材料 1104

 0

本发明是一种高耐磨二硫化钼/丁苯橡胶/丁吡橡胶纳米复合材料。丁苯橡胶耐磨性能良好，进一步提高其耐磨性能十分困难。本发明首先通过超声法剥离二硫化钼制备出二硫化钼悬浮液，再与丁苯橡胶乳液纳米复合，由于二硫化钼属于无机材料，它与有机橡胶高分子之间的结合并不理想，所以在纳米复合过程中引入少量的丁吡橡胶乳液，丁吡橡胶不但起到了抑制絮凝过程中二硫化钼片层的自堆砌，也起到了二硫化钼与丁苯橡胶的界面桥梁作用，通过该方法制备得到的二硫化钼/丁苯橡胶/丁吡橡胶复合材料表现出优异的力学性能和耐磨性能。在轮胎、输送带、密封件及鞋底等材料中具有广阔的应用前景。

具有净化甲醛功能的复合材料及其制造方法 1075

 0

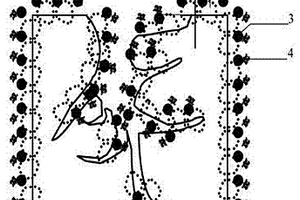

一种具有净化甲醛功能的复合材料及其制造方法。本发明公开了一种具有甲醛净化功能的复合材料及其制备方法，包含活性炭、镍钯合金、氧化铝和二氧化钛，在镍钯合金和氧化铝薄膜表面设置上一层二氧化钛薄膜，并将这层镍鈀合金和氧化铝薄膜设置到活性炭的表面或活性炭孔隙的表面；利用活性炭将空气中的游离甲醛吸附到其表面和孔隙内，并利用镍鈀合金和氧化铝形成交替的磁场和电场激发二氧化钛，将吸附到活性炭表面和孔隙内甲醛降解成水和二氧化碳，达到净化甲醛的目的，克服了物理吸附法有效期短、可能有二次污染的问题，解决了光触媒需光照的条件无光照不发挥作用的问题和化学法受甲醛浓度大小的限制等问题。

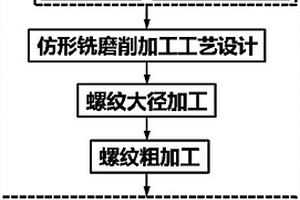

连续纤维增强陶瓷基复合材料螺纹低损伤加工工艺方法 1014

 0

本发明涉及一种连续纤维增强陶瓷基复合材料螺纹低损伤加工工艺方法，(一)、利用电镀金刚石平底刀具在连续纤维增强陶瓷基复合材料上加工螺纹大径；(二)、在步骤一已加工螺纹大径圆柱的基础上，利用电镀金刚石螺纹刀具或压制金刚石螺纹刀具，根据螺纹仿形铣磨削工艺采取变进给与变切深的方式粗加工螺纹；(三)、在步骤二粗加工螺纹的基础上，利用电镀金刚石螺纹刀具或压制金刚石螺纹刀具根据螺纹仿形铣磨削工艺精加工螺纹；上述电镀金刚石螺纹刀具或压制金刚石螺纹刀具的螺纹刀具直径为20～40mm，刀具截形夹角为50～60°,刀尖圆角R≤0.1mm；电镀金刚石螺纹刀具中金刚石颗粒的冲击韧性(TI/％)≥80、热冲击韧性(TTI/％)≥76，压制金刚石螺纹刀具中金刚石颗粒的冲击韧性(TI/％)≥76、热冲击韧性(TTI/％)≥74。

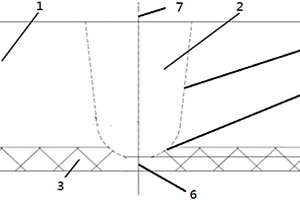

双金属复合材料相控阵超声波检测校准试块的设置方法 1086

 0

一种双金属复合材料相控阵超声波检测校准试块的设置方法，采用以下具体步骤：一：对试块的填充区坡口形式进行分区；二：分别在填充区坡口面上设置不同位置的测试反射体；三：确定第一、二、三、四上游填充区反射体焊缝中线上的中心坐标；四：确定上游热焊区反射体在焊缝中心线上的位置坐标；五：设置两种根部坡口区域反射体；六：设置数种爬波通道反射体；七：设置时差衍射校准反射体；八：设置通道闸门定位反射体；九：设置二种体积通道反射体；十：分别对称设置下游反射体。本发明满足对双金属复合材料海底管道进行检测的要求，解决了校准后的相控阵系统检测出各个位置不同类型缺陷的问题；提高了整个相控阵系统的可靠性及现场检验效率。

用于热熔型3D打印的导电聚乳酸复合材料组合物及其制备方法 840

 0

本发明公开了一种用于热熔型3D打印的导电聚乳酸复合材料组合物及其制备方法，该组合物包括(质量份)：聚乳酸90～75；银纳米线0.5～2；偶联剂0.01～0.05；相容剂1～5；抗氧剂0.3～0.6；增韧剂1～5；润滑剂0.5～2；成核剂0.1～2；增塑剂0.5～2。其制备方法为：先将聚乳酸溶解于二氯乙烷中，加入银纳米线，在超声作用下将银纳米线分散在聚乳酸溶液中，然后蒸发二氯乙烷，再使用双螺杆挤出机，将各组份混合均匀，挤出拉条，挤出温度为140～190℃。所制备的复合材料流动性优异，成型收缩率低，适合热熔型3D快速打印成型，其缺口冲击强度可达20kJ/m2以上，体积电阻率为200Ω/cm以下，可用于要求高韧性、导电的3D打印制品。

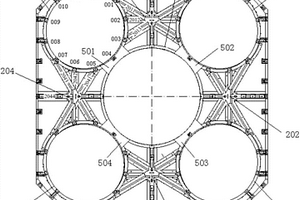

轻量化碳纤维增强树脂复合材料加筋板壳主承力结构 950

 0

本发明公开了一种轻量化碳纤维增强树脂复合材料加筋板壳主承力结构，包括：蒙皮，以及，设置在蒙皮的其中一面的多个米字帽形梁、中心开口C形梁、多个设备安装C形梁、多个补强片，以及，设置在蒙皮的另一面的多个金属加强块；多个设备安装C形梁均布在中心开口C形梁的四周；中心开口C形梁通过补强片与各个设备安装C形梁连接；设备安装C形梁两两之间通过米字帽形梁连接；中心开口C形梁与蒙皮之间通过米字帽形梁连接；米字帽形梁和蒙皮形成封闭横截面。本发明所述的轻量化碳纤维增强树脂复合材料加筋板壳主承力结构，降低了结构重量、提高了结构的承载能力和使用温度。

异氰酸酯胶粘剂及由其制备聚氨酯多层结构复合材料的方法 819

 0

本发明公开了一种异氰酸酯胶粘剂，所述胶粘剂包含A.异氰酸酯组分和B.复合催化剂水溶液。本发明使用的复合催化剂中包含胺类有机化合物和氨基羧酸盐稳定剂，所述氨基羧酸盐的加入能够抑制胺类催化剂在水中生成不溶物，应用过程中不会堵塞喷水设备，通过改变催化剂的浓度可以适当调整异氰酸酯胶粘剂的固化速度，方便操作。本发明还公开了使用该异氰酸酯胶粘剂制备多层聚氨酯结构复合材料的方法，本发明制备的多层聚氨酯结构复合材料可应用于内饰部件，尤其是汽车顶蓬部件。

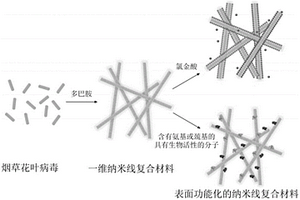

表面功能化的烟草花叶病毒纳米线复合材料的制备方法 1025

 0

本发明公开了一种表面功能化的烟草花叶病毒纳米线复合材料的制备方法。该制备方法包括如下步骤：通过在酸性条件下烟草花叶病毒头尾组装的同时，多巴胺和氧化剂在病毒蛋白的外表面原位氧化聚合形成聚多巴胺包覆的烟草花叶病毒纳米线，然后在碱性条件下利用表面聚多巴胺自身的还原性和反应性，无需额外的还原剂和化学修饰，就可以进一步负载金纳米颗粒和功能化修饰含有氨基或巯基的具有生物活性的分子，得到表面功能化的烟草花叶病毒纳米线复合材料。本发明具有工艺简单、方便高效的特点，可以广泛的应用于生物催化、生物成像、肿瘤靶向探针和纳米药物载体等生物医用纳米新材料领域。

氮掺杂三维纳米多孔碳/多孔石墨烯复合材料及其制备方法 758

 0

本发明公开了一种氮掺杂三维纳米多孔碳/多孔石墨烯复合材料及其基于水热法的制备方法。该材料的制备通过在氧化石墨烯(GO)上吸附沸石咪唑酯骨架结构(ZIF)材料形成GO/ZIF；之后在GO/ZIF乙醇溶液中加入刻蚀剂进行水热反应，过程中GO得到还原同时伴随GO的刻蚀和三维网络结构的组装，得到成ZIF/多孔石墨烯三维结构；之后进行碳化反应，使ZIF碳化形成多孔碳负载在三维结构中的石墨烯片层表面，同时过程中ZIF中的氮掺杂进入石墨烯网络，得到氮掺杂三维结构的纳米多孔碳/多孔石墨烯复合材料。制备得到的三维结构具有高比表面积及催化活性，同时基于水热法的制备过程操作简单，重复性好。

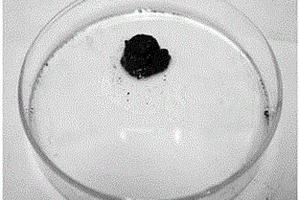

基于壳聚糖与海洋贻贝粘蛋白的止血复合材料及其制备方法 734

 0

本发明涉及一种基于壳聚糖与海洋贻贝粘蛋白的止血复合材料及其具体制备方法，所述止血复合材料包括壳聚糖类水凝胶载体及引入到壳聚糖类水凝胶载体中的海洋贻贝粘蛋白。本发明的止血材料质地柔软，敷贴性强，可用于体表创口止血，也可用于体内组织、器官等部位出血，具有优异的止血效果。

蛋白石页岩复合材料制备方法 703

 0

蛋白石页岩复合材料的组成按质量分数由下列原料组成：天然蛋白石页岩50-100wt%，高岭石或膨润土0-20wt%，沸石、长石或硅灰石0-15?wt%，碳酸钠或玻璃粉0.1-5wt%，激发剂0.01-3.8?wt%。将研磨均匀的粉体，在成型机上干压成型，制成坯体，或采用含水量为20-40wt%的泥料压制成型并干燥。将坯体或成型并干燥的坯料在空气气氛中阶梯式升温烧结，在300℃烧结保温0.5-1小时，升温至400-700℃保温1-2小时，继续升温至800-1000℃保温1-3小时，之后随炉冷却至常温，即为蛋白石页岩复合材料。干压成型压力为4MPa以上。

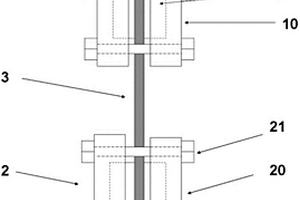

纤维增强复合材料低温力学拉伸性能测试用工装夹具 908

 0

一种纤维增强复合材料低温力学拉伸性能测试用工装夹具，其由形状结构相同且相对放置的上夹头和下夹头组成；上、下夹头均由两个内侧面相对放置的夹套、螺栓和两个齿牙元件组成；上、下夹套相对的内侧上均设对称布置的凹槽，凹槽内分别装齿牙元件；相对放置的齿牙元件相对的表面上均匀地设有凸出其表面的用于均匀夹紧试样的齿痕；上、下夹套的纵向表面上分别开有呈水平态的上螺栓孔，通过螺栓孔和螺栓将上、下夹套固定成一体；上夹头的夹套上部和下夹头的夹套下部分别开有呈水平态的通孔；上、下通孔分别用于穿销连接传力杆；具有安装方便、导向准确，可克服低温下试样与夹具间的打滑，适于标准或非标准纤维复合材料在低温下拉伸力学性能测试。

聚合物/粘土纳米复合材料,其制备方法和用途 1077

 0

本发明提供了一种粘土/酚醛母料,其特征在于,粘土在酚醛中呈剥离型,并以纳米级均匀分散,母料中粘土的含量占10%-50%(重量)。本发明还提供了制备所述的粘土/酚醛母料的方法,该方法包括:首先将粘土在苯酚和甲醛单体中预分散,然后在酸性催化剂的作用下进行酚醛缩聚反应得到粘土/酚醛母料。这种剥离型粘土/酚醛纳米母料可用于制备各种剥离型的聚合物/粘土纳米复合材料。

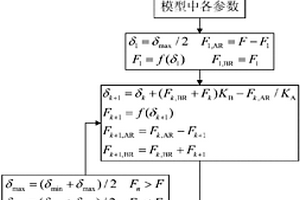

考虑间隙和拧紧力矩的复合材料螺栓连接结构钉载分配确定方法 1037

 0

本发明涉及一种考虑间隙和拧紧力矩的复合材料螺栓连接结构钉载分配确定方法，包括以下步骤：（1）首先建立考虑间隙和拧紧力矩的螺栓刚度模型；（2）其次采用ASTM标准中孔位移测量方法对间隙及拧紧力矩存在时螺栓处结构变形-钉载关系进行试验研究，得到螺栓刚度模型参数；（3）根据螺栓刚度模型建立递推形式的钉载分配确定公式；（4）最后采用单变量迭代的二分法计算间隙和拧紧力矩存在下的钉载分布规律。本发明适用于复合材料螺栓连接结构的钉载分配分析，考虑了间隙和拧紧力矩的影响，能够准确地预测和研究螺栓连接结构的钉载分配问题。

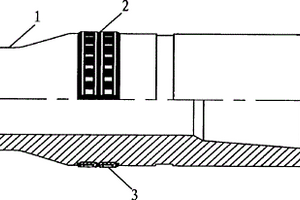

金刚石复合材料钻杆接头防磨材料 1067

 0

本发明公开了一种钻杆接头防磨层的防磨材料,其中防磨材料为金刚石复合材料,金刚石复合材料由聚晶金刚石、铸造碳化钨以及铜、钴、镍合金组成。发明的钻杆接头防磨材料具有极强的耐磨性,在强研磨性地层中可很好的防止钻杆接头的磨损;对铁基金属材料的磨损能力弱,对套管具有良好的保护作用;摩擦系数小,在旋转过程中摩擦阻力小。

脂肪族聚酯/层状硅酸盐纳米复合材料的制备方法 1176

 0

本发明是一种脂肪族聚酯/层状硅酸盐纳米复合材料的制备方法,将脂肪族聚酯的缩聚催化剂和有机插层剂,同时插入到蒙脱土片层中间。使聚合反应发生在蒙脱土层间,利用大量的聚合热将蒙脱土片层撑开、解离,提高了蒙脱土分散均匀性,提高制品的热变形温度,拓宽了脂肪族聚酯的应用领域。同时,使用本发明的制备方法,可以明显缩短脂肪族聚酯的合成时间并提高产物分子量。

冷冻干燥法制备无机多孔复合材料的方法 813

 0

本发明属于多孔材料制备技术领域,特别涉及冷冻干燥法制备无机多孔复合材料的方法。本发明的特点在于以水为模板来获得孔结构,无需任何造孔剂、添加剂,制备过程简单、无污染、成本低。原料以纳米级颗粒形式与水共同搅拌,在室温下形成悬浊液,将其注入到适当的模具中,然后在低温下将悬浊液完全冻结成固体,将冷冻后的固体放入真空冷冻干燥机中,连续冷冻干燥,将固体中的冰直接升华成水蒸气留下孔隙,得到多孔无机物复合材料块材。制得的块材孔隙率高,具有丰富的大孔,孔结构具有良好的热稳定性,多孔块材可利用模具成型为任意形状。

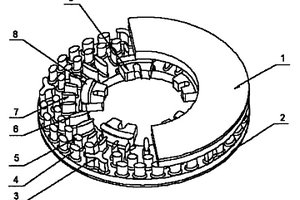

轴装式SiC颗粒增强铝基复合材料制动盘 679

 0

一种轴装式SiC颗粒增强铝基复合材料制动盘,由上下摩擦盘面、散热筋和法兰构成。散热筋分6种形式:5个T形散热柱均布在摩擦盘Φ600mm的圆上,每2个T形散热柱间均布5个柱状散热筋,30个柱状散热筋分布在Φ532mm的圆周上,按6个一组分布于2个T形散热柱之间,10个板状散热筋位于Φ420mm的圆上,按2个一组,共5组沿周向均布,20个板状散热筋位于Φ454mm的圆上,按4个一组,共5组沿周向均布,5个弧形散热筋沿摩擦盘内圈均匀分布;制动盘法兰与弧形散热柱一体,轴向上位于弧形散热柱中部,并开设有与轮毂螺栓联接的通槽。本发明减小制动盘风阻损失,并改善散热效果,减少热应力,增强法兰与摩擦盘之间的机械强度,最大限度消除制动盘的内部铸造缺陷。

纤维素/银纳米复合材料及其制备方法 773

 0

本发明提供了一种纤维素/银纳米复合材料及其制备方法,该方法以微晶纤维素溶液、银盐、还原剂为原料,以N,N-二甲基乙酰胺(DMAc)为溶剂,采用微波辐射处理法快速制备而成。本方法制备的纤维素/银纳米复合材料,银纳米颗粒粒径均一,并且能够均匀地分散在纤维素基底上,在生物医学领域以及抗菌性能上具有广阔的应用前景。本制备方法的原料廉价、工艺简单、操作方便、制备快速、工艺条件容易控制,大大简化了生产工艺过程,节省了时间,降低了成本;同时本制备方法不需要复杂昂贵的设备,利于工业化推广。

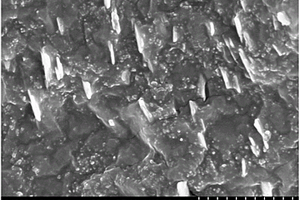

耐高温冲蚀磨损FE/MO-SIALON基陶瓷复合材料及其制备方法 1132

 0

本发明涉及一种通过添加钼铁和硅铁合金制备耐高温冲蚀磨损Fe/Mo-Sialon基陶瓷复合 材料及其方法，属于特种陶瓷和高温复合材料技术领域。该材料以耐火级Si3N4、α-Al2O3、 AlN为主要原料，Y2O3等稀土氧化物为烧结助剂，钼铁和硅铁合金粉作为高温塑性相增韧剂， 通过高温氮化烧结制备得到。控制钼铁和硅铁合金粉的加入量，使得合金中高度分散的金属 Fe、Mo、Si塑性相存在于材料中，促进Sialon基陶瓷材料的烧结，并产生塑性相起到好的增 韧作用，进而提高材料的耐高温冲蚀磨损和抗热震稳定性能。该材料可代替耐热合金和Al2O3、 ZrO2、Si3N4等陶瓷应用于循环流化床锅炉易磨损部件(风帽、给煤口、槽型分离器及返料管) 等高温(1000℃以上)耐冲蚀磨损材料，具有耐腐蚀、寿命长和综合成本较低的优点。

用于超级电容器的MnO2/碳复合材料的制备方法 1134

 0

一种用于超级电容器的MnO2/碳复合材料的制备方法，将葡萄糖或蔗糖或果糖溶于去离子水中，搅拌至澄清溶液后，转移至水热反应釜中；所得前驱体溶液经离心、水洗、醇洗、干燥，制备出单分散碳球；步骤二、取单分散碳球在浓NaOH溶液中加热处理，然后将混合物溶液离心、水洗、醇洗各3次后，干燥，在真空或者惰性气氛中煅烧处理，步骤三、以步骤二改性处理后的碳球为模板，置于KMnO4水溶液中，室温搅拌陈化，得到沉淀，将沉淀离心，水洗、醇洗后，于真空烘箱中干燥，得到CS@MnO2包裹粉；所制备的MnO2/碳球复合粉体呈现核-壳结构，比表面积可达778m2/g以上，比容量达439F/g以上，电荷转移电阻低于2.1Ω，是一种新型的超级电容器电极材料。

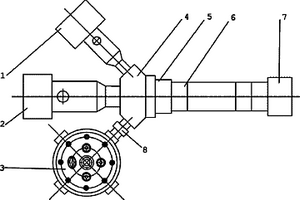

微积分叠层高分子复合材料原位反应成型装置及方法 763

 0

本发明涉及一种微积分叠层高分子复合材料原位反应成型装置及方法，装置包括塑化供料装置、汇流器、层叠器、成型装置，它们前后依次串联。微积分叠层复合材料中基体层和粘结层的加工方法不变，功能层原料采用单体或低聚物等取代传统的高聚物，利用真空反应釜作为塑化供料装置，解决了其与加工温度低的基体层材料微积分叠层复合的难题。功能层原位反应成型技术可根据不同的基体材料选择相应的高分子改性助剂，改性效果显著，功能层的厚度小于甚至远远小于基体层的厚度，节约原料。并且功能层一次聚合成型避免了反复热加工带来的费时、降解等不利影响。

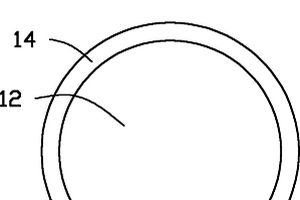

正极复合材料及其制备方法，以及锂离子电池 876

 0

本发明涉及一种锂离子电池正极复合材料，其包括正极活性材料颗粒，其中，进一步包括包覆于该正极活性材料颗粒表面的掺杂磷酸铝层，该掺杂磷酸铝层的材料是半导体性掺杂的磷酸铝。本发明还涉及一种锂离子电池正极复合材料的制备方法及一种锂离子电池。
