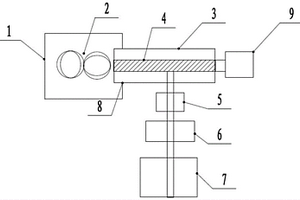

本实用新型针对现有的在线脱挥装置存在的聚合物易冒料、真空度提高受限,脱挥效果不能满足连续生产的问题,提供一种高分子复合材料在线脱挥装置,属于高分子材料加工技术领域。该装置包括挤出机螺筒、设置在挤出机螺筒内的双螺杆、真空筒体、设置在真空筒体内的螺杆、冷凝泵、机械真空泵组和水环泵,所述挤出机螺筒的侧面设置脱挥口,真空筒体设置在脱挥口上,双螺杆的脱挥口段由两组SME螺纹元件组成,真空筒体与冷凝泵、螺杆泵连接,或者真空筒体与冷凝器、罗茨泵‑水环泵连接。该装置杜绝了聚合物的冒料问题,又能够防止冷凝后的VOC回流到机筒内,提高了在线脱挥效率。该装置SME螺纹元件、侧真空系统及多级真空泵组,改善了脱挥效果。
本实用新型涉及一种防漏型复合材料模压井盖。其技术方案是:包括复合井盖、井座、防漏网、第一支撑台、第二支撑台、加强钩、支撑杆、防盗外盖,所述的井座为圆形结构,井座上设有第一支撑台、第二支撑台、加强钩和支撑杆,所述的第一支撑台的水平方向上设有多组支撑杆,支撑杆的内端与复合井盖连接,支撑杆的外端与防盗外盖配合,且复合井盖安装在第一支撑台的下边,第二支撑台的下边安设有多组垂直方向的加强钩,通过加强钩连接防漏网。有益效果是:增设了防盗外盖,且在防盗外盖外设有隐藏式锁扣孔,可以提高其防盗功能;纵向设置的垂直方向的加强钩,提高了固定的强度,避免了对比文件中横向设置的挂钩。

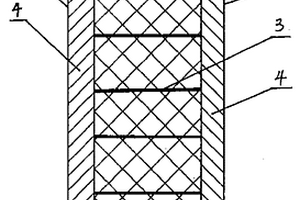

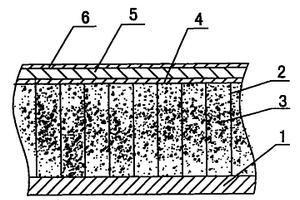

多功能蜂窝复合材料,包括蜂窝体,其特征在于蜂窝体的蜂窝孔内填充有活性炭和低导热率的轻质防火吸音材料,蜂窝孔的两端面分别复合有面板,其中至少一面为具有透气性的面板。具有透气性的面板可以采用透气织物如无纺布,或者无纺布和孔板的复合面板。在至少一个面板外表面可涂覆有光触媒层。本实用新型结构简单易实施,结构强度高,轻质,可以同时具有吸附净化环境、杀菌保健、保温隔热、吸音降噪、阻燃等多功能,节能环保,广泛应用于吊顶天花板、内墙保温、装饰等工程领域及专业环境吸音体。
一种改性聚磷酸铵制备木塑复合材料及其制备方法,包括如下重量份数的物质:PVC树脂粉35‑60份;填充剂15‑30份;植物纤维粉20‑30份;发泡剂1‑5份;环保稳定剂2‑6份;改性聚磷酸铵5‑10份。通过醇胺制备改性聚磷酸铵,然后将改性聚磷酸铵加入到熔融的基材中,改性聚磷酸铵迅速发生熔融相转变,成为粘稠的液体,此时由于阻燃剂和木纤维的极性相近以及液体对纤维粗糙表面的润湿作用,导致大量改性聚磷酸铵趋向于粘附在纤维表面,即实现了一种选择性的聚集。而紧接着发生的不可逆放热反应,则使得液态的改性聚磷酸铵重新生成了粒径更为细小的改性聚磷酸铵固体,最终大部分改性聚磷酸铵聚集在了纤维表面,实现了一种新型阻燃方式,添加量少,阻燃效率高。
本发明提供了一种复合材料用低成本沥青基碳纤维的制备方法,主要步骤:将煤沥青在低温条件下晾干磨碎,在磁场中振荡过筛,将过筛后的沥青用甲苯溶解后过滤,将滤液蒸干得到精制沥青;将精制沥青置于反应釜中,在常压下升至390‑450℃进行聚合反应,1h‑4h后,取出沥青进行冷却,获得中间产物A;中间产物A置于反应釜中,加入质量浓度为1‑20%的聚苯乙烯共缩聚反应,得中间相沥青;中间相沥青加热熔化,然后经搅拌和脱泡处理后置于熔融纺丝机中进行纺丝,得到沥青原丝;沥青原丝浸入质量浓度为1‑20%的双氧水中,50‑90℃进行氧化处理;氧化后的原丝置于碳化炉中,在1000‑2000℃下碳化处理获得沥青基碳纤维。
一种钛酸钾晶须增强锐钛型二氧化钛复合材料及制备方法,将钛酸钾加入到锐钛型二氧化钛中,通过制成浆液、烘干、烧结、粉磨的加工工艺,制成粉体,钛酸钾与锐钛型二氧化钛的质量比例为1%‑4%;本发明优点是:通过对锐钛型二氧化钛进行增强,可以显著提高锐钛型二氧化钛的物理及化学性能,尤其是比表面积、耐磨损性能及机械性能,对于各类应用,具有比普通锐钛型二氧化钛更优异的性能。

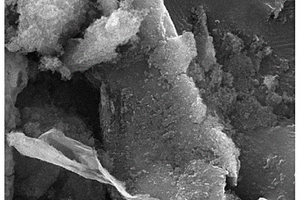

本发明提供了一种改性生物炭的制备方法、改性生物炭、复合材料和土壤修复剂,涉及生物炭技术领域,所述生物炭的制备方法包括以下步骤将花生壳粉与氧化石墨烯悬液混合,得到氧化石墨烯悬液浸渍后的花生壳粉;将得到的氧化石墨烯悬液浸渍后的花生壳粉与纳米SiO2混合,得到混合料;将得到的混合料与水混合,得到混合物;将得到的混合物进行炭化,得到水合炭,将得到的水合炭进行干燥,得到改性生物炭。本发明提供的改性生物炭具有多孔性和巨大比表面积,良好的吸附能力,能有效降低土壤重金属在土壤中的活性。
本发明公开了一种具备多孔碳复合材料的多层负极制备方法,本发明能够利用具有较大比表面积的多孔碳球来提升材料的活性,结构上选用了一种表面粗糙镀铜铝箔,该镀铜铝箔具有比表面积大的优点,较大的比表面积和凹凸结构能很好的缓冲锡在充放电过程中的体积膨胀,同时这种结构还起到很好的骨架作用,极大的缓冲充放电过程中体积膨胀收缩的应力。负极材料首次充放电效率为76%,以400mA/g放电,循环360周,容量保持率为79%,以600mA/g放电,循环480周,容量保持率为88%。该发明方法工艺简单,易控制,适合规模化生产。
本发明属于化工材料领域,涉及一种生物质纤维增强有机硅气凝胶复合材料及其制备方法与应用,该方法包括以下步骤:1)有机硅气凝胶溶胶水解液的配置,所述的有机硅气凝胶溶胶水解液包括硅源前驱体、溶剂、水解催化剂、酸性催化剂和表面活性剂;2)有机硅气凝胶溶剂的缩聚;所述的溶液包括有机硅气凝胶溶胶、碱性催化剂;3)生物质纤维复合气凝胶的成型;4)复合成型后生物质纤维复合气凝胶的老化与溶剂置换;5)老化后生物质纤维复合气凝胶的干燥。本发明制备的生物质纤维复合气凝胶具有优良的隔热性能,可调节范围宽,抗老化,疏水性强,具有良好的柔性,耐折,可裁剪易加工,可满足不同的环境和用途的需要。
本发明公开了一种建造蜂箱的复合材料的制备方法,其特征在于,由以下按照重量百分比的原料组成:石英粉(230目)39~42%、水泥32~34%、硅藻泥26~35%、纤维素3~5%、硫酸铝0.09~0.3%、硫酸钡0.09~0.3%、纳米钛白粉7~12%、表面活性剂类发泡剂0.5~1%、催化剂0.3~1.2%。制备时首先制备料浆,然后采用流浆法制备坯板,最后在蒸压釜中蒸压,烘干后经过砂光、磨边处理,即得该材料。该材料不仅使用寿命长,还具有类似于蜂蜡的透气性,综合性能适宜蜜蜂的生存,特有的抗菌性能大大降低了蜜蜂爬蜂病、白垩病的发病率。
本发明公开了一种具有核壳结构增韧增强和阻燃改性的聚乙烯复合材料,其组分按质量百分数配比为:聚乙烯50%~80%、无机粉体8%~12%、二异氰酸酯1%~2%、乙二醇2%~4%、阻燃剂12%~20%、阻燃增效剂3%~5%、增容剂3%~8%、分散剂0.1~2%、抗氧剂0.1%~1%。本发明的有益效果是,本发明采用二异氰酸酯与乙二醇在混合机中搅拌和加成聚合生成聚氨酯弹性体包覆在无机粉体表面,形成以无机粉体为核、弹性体为壳的核壳结构,使其发挥各自优点和对聚乙烯起到良好的协同增强增韧效果,同时对聚乙烯进行阻燃改性具有高效、持久、低烟、无毒、防熔滴和达到UL94-0阻燃级标准,可广泛应用于国防军工及民用工业等领域。

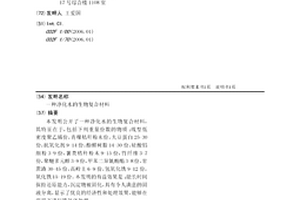

本发明公开了一种净化水的生物复合材料,其特征在于,包括下列重量份数的物质:线型低密度聚乙烯份,青稞秸秆粉末份,大豆蛋白25-30份,抗氧化剂9-14份,酚醛树脂14-30份,硅酸铝细粉3-9份,薯类秸秆粉末9-15份,竹纤维3-7份,聚醚多元醇3-9份,甲苯二异氰酸酯3-8份,甘蔗渣30-45份,高岭土6-9份,氢氧化铁9-12份,氧化铁15-19份。本发明的有益效果是:能长时间保持还原能力,沉淀物被固化,具有令人满意的固液分离,显示了优良的经济性和处理效果,能够在常温下进行铁氧体处理。
一种高弹减震鞋底橡胶复合材料及其制备方法,其配方中的组分及质量百分比分别为:天然橡胶55%~65%,炭黑10%~15%,白炭黑(SiO2)10%~15%,硬脂酸(SA)1.5%~2%,氧化锌(ZnO)3.5%~4.5%,氧化镁(MgO)3%~4%,四硫化双硅烷(Si-69)1.5%~2.5%,硫磺(S)2%~5%。将上述配方配料后,由短纤维橡胶混炼专用密炼机混炼制备成混炼胶,然后由开炼机或压延机下片,再由带有短纤维定向取向机头的销钉冷喂料挤出机进行挤出,最后在鞋底模具中进行硫化,得到高弹减震鞋底制品。本发明使鞋底具备高弹减震性能的同时,也具备了较好的耐磨性能,制品的损耗因子指标可达0.49~0.55,DIN磨耗性能指标可达112mm3~125mm3,在一定程度上提高了鞋的舒适性及其使用寿命,具有广阔的市场应用前景。
本发明涉及改性酚醛树脂、复合材料及其制备方法和应用。本发明提供一种改性酚醛树脂的制备方法,其特征在于,包括以下步骤:用还原剂将含有酚醛树脂、氧化石墨烯以及溶剂的混合溶液中的氧化石墨烯部分或全部还原为石墨烯,以及去除溶剂。通过本发明的方法能够使得石墨烯均匀分散在酚醛树脂中并提高材料性能。

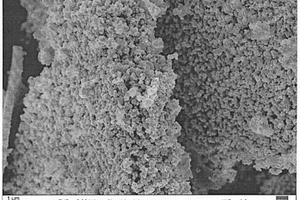

一种碳/钴酸镍气凝胶纳米复合材料的制备方法,步骤包括:将Ni(NO3)2·6H2O和Co(NO3)2·6H2O溶于蒸馏水中,配制成Ni2+/Co2+摩尔比为1∶2的混合溶液A,总离子浓度为0.03~3mol/L;配置浓度为0.5~3wt%的海藻酸钠溶液B;将溶液B滴入溶液A中进行离子交换一定时间获得凝胶C,将C进行洗涤后冷冻干燥;将干燥后的样品进行碳化处理,碳化温度为600~800℃,碳化时间60~180min;将碳化产物再进行氧化处理,氧化温度200~350℃,氧化时间30~300min。本发明方法工艺简单、成本低,环境友好,适于规模化生产,适用于超级电容器电极材料,具有较高的比电容值。
本发明公开了一种阻燃性PC/PTT/碳纳米管复合材料,其组分按质量百分数配比为:PC40%~60%、PTT20%~30%、改性碳纳米管5%~10%、AS-g-GMA2%~5%、阻燃剂6%~12%、阻燃协效剂2%~4%、增韧剂5%~8%、光稳定剂0.5%~2%、抗氧剂0.1%~0.5%、润滑剂0.1%~1%,所述阻燃剂为十溴二苯乙烷、氰尿酸三聚氰胺、双酚A-双(二苯基磷酸酯)、聚苯基膦酸二苯砜酯中的一种。本发明的有益效果是,本发明以PC/PTT作为基体,同时使用碳纳米管作为功能填料,并加入适量阻燃剂进行改性,使该发明具有优异的导热抗静电性能和阻燃性能,而且保持较好的力学性能。
本发明公开了一种PET/PTT/纳米二氧化钛复合材料,其组分按质量百分数配比为:PET?20%~56%、PTT?20%~40%、纳米二氧化钛8%~15%、MBS?6%~9%、相容剂2%~4%、成核剂0.1%~0.5%、偶联剂0.1%~0.5%、抗氧剂0.1%~0.5%、润滑剂0.1%~1%、阻燃剂6%~10%,所述阻燃剂为质量比2~4:1的聚苯基膦酸二苯砜酯与三氧化二锑的复配物。本发明的有益效果是,本发明综合了PET和PTT各自的优点,具有优异的力学性能和耐热性能,而且以纳米二氧化钛作为抗紫外功能性填料,还将具有良好的抗紫外性的应用效果,提升了应用领域。

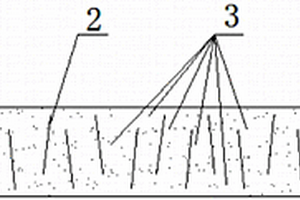

本发明公开了一种低密度混凝土保温复合材料的制备方法,将改性碳纤维、改性浒苔纤维、木钙和硬质酸钙混合后加入10倍重量的水中,搅拌均匀后加入水泥和粉煤灰,在充入二氧化碳的状态下搅拌,边搅拌边加入多孔铝合金,最后室温下养护。本发明绿色环保,即改善了泡沫混凝土强度比较低的缺点,同时又提高了保温隔热性能。

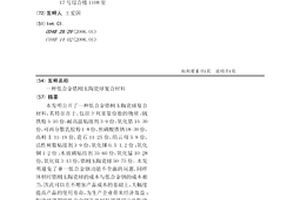

本发明公开了一种低合金锆刚玉陶瓷球复合材料,其特征在于,包括下列重量份数的物质:钒铁粉5-10份,耐高温粘接剂3-9份,氧化锆15-30份,可再分散乳胶粉1-8份,焦磷酸铁钠18-30份,高岭土11-19份,瓷石11-25份,绢云母5-9份,活性树脂粘接剂3-9份,氧化锑0.5-1.2份;氧化铜1-2份;水玻璃粘结剂35-60份,氧化锰10-28份,氧化钛3-13份,锆刚玉陶瓷球50-75份。本发明避免了单一低合金钢功能不全面的问题,同样体积时锆刚玉陶瓷球的成本与低合金钢的成本相当,因此可以在不增加产品成本的基础上,大幅度提高产品的使用寿命,为生产企业带来经济效益;陶瓷球周围的低合金钢基体材料紧紧固定住陶瓷球,保证其不脱落,材料表面是合金,外观质量不受影响,可以快速大量生产。

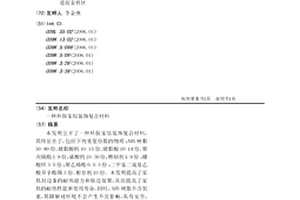

本发明公开了一种环保家居装饰复合材料,其特征在于,包括下列重量份数的物质:ABS树脂50-80份,硬脂酸钙10-15份,硬脂酸10-14份,聚丙烯酯1-9份,碳酸钙10-30份,增韧剂5-9份;硼酸锌3-5份;聚乙烯酯0.5-5份;二甲基二巯基乙酸异辛酯锡3份,相容剂10份。本发明提高了家具封边条的耐热能力和修边效果,从而提高了家具的耐热性能和使用寿命,同时,ABS树脂不含氧素,其降解对环境不会产生不良影响,具有安全、环保的性能。
本实用新型公开了一种用于聚烯烃树脂基复合材料生产的水织机,包括织机主体、线辊转轴和线辊,线辊转轴分别固定安装于织机主体的左右两侧,线辊套接于线辊转轴的外部,将线辊的下端孔套在轴杆的上端向下滑动,工作人员在装配线辊时,由于线辊通常呈锥形筒,其下端的孔径大于卡片的覆盖范围,将线辊的下端孔套在轴杆的上端向下滑动,直至卡片从线辊的上端伸出并弹开,完成线辊的装配,从上端对线辊限位能够避免线辊转动过程中脱离轴杆的可能,卡片下侧的压片在弹性伸缩杆的作用下由内向外向下弹开,压住线辊上端筒口的内沿,能够起到稳定线辊转动稳定性的效果,从而解决了现有水织机轴杆结构简单,对线轴固定稳定效果不足的问题。

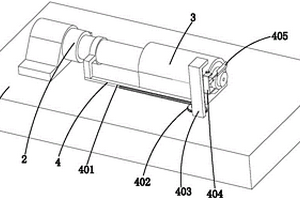

本实用新型公开了一种复合材料铅笔的笔芯成型装置,涉及笔芯成型装置技术领域,包括工作台以及气缸,笔芯模具,裁切机构。本实用新型通过设置裁切机构与调节机构,可以根据需要切割笔芯的长度通过调节机构调节裁切刀的位置,当气缸输出端进行伸长的同时带动齿条向一端进行同步移动,从而驱动大直齿轮进行转动,大直齿轮旋转驱动第一小直齿轮带动往复丝杆进行转动,从而驱动第一滑块通过第二滑块带动裁切刀进行往复移动,通过裁切刀进行往复移动对笔芯模具输出端排出的笔芯进行裁切操作,通过以上多个零件的配合实现了对成型后的笔芯进行裁切的功能,同时对气缸的动力进行充分利用。
本实用新型涉及石油技术领域,特别涉及一种复合材料桥塞,其技术方案是:芯管的外侧设置有连接柱,连接柱的一侧设置有保护环,所述保护环的一侧设置有第一胶筒,所述第一胶筒的一侧设置有第二胶筒,所述第二胶筒的一侧设置有第一固定环,所述第一固定环的内部分别设置有第一卡瓦块,所述第一卡瓦块的一侧设置有双锥体,所述双锥体的一侧分别设置有第二卡瓦块。方便在使用时,使一个桥塞的第一螺纹与另一个桥塞的第二螺纹通过螺纹进行连接,使两个桥塞可以连接在一起,可以实现需要多个桥塞密封时,便于相互连接,减少作业次数,降低了作业费用。
本实用新型涉及家具用品技术领域,具体是一种木塑复合材料的床桌,包括竖直设置的床头板及床尾板,床头板及床尾板的下部分别设有滚轮,床头板与床尾板之间设有两个平行设置的第一支撑杆,第一支撑杆为可伸缩杆,第一支撑杆的上部设有支撑装置,支撑装置包括多个支撑板,两两支撑板之间铰接,支撑板的数量为偶数,两端的支撑板分别连接床头板及床尾板,支撑装置的上部放置有桌面板。本实用新型结构简单,操作方便,晚上睡觉时即可调整为床的结构,白天工作时,为了节省空间,将其收纳为桌子的结构,适合小面积房屋使用。

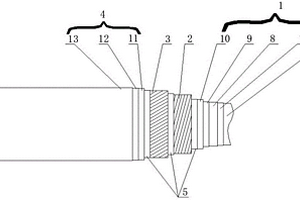

本实用新型提出一种具有保温隔热功能的复合材料增强柔性管,包括内衬层、抗压层、抗拉层和外保护层,相邻两层之间设有抗摩擦层,所述内衬层由自内向外包括:内密封层、第一粘结层、绝热层、第二粘结层和外密封层。本实用新型柔性管与现有技术相比,不仅重量轻、抗腐蚀性强、弯曲性能优良,而且加入的绝热层,一方面保持内部介质一直处于高温状态,避免由于介质冷却而引起的阻塞现象,另一方面保持抗压层和抗拉层一直处于恒温状态,避免因材料性能随温度变化而引起柔性管承载性能的改变。
本实用新型涉及一种复合材料异形件模压成型的模具,属于模具领域。销子插入上模板及下模板的销孔内将上模板与下模板固定在一起,其特征在于,下模板内加工有型腔槽,型腔槽周边的下模板上加工有溢胶槽,溢胶槽的两端为弧形结构,型腔槽两端及中间经进胶槽与溢胶槽相连通,溢胶槽经出胶槽与下模板的外部相连通,型腔槽内安装有泡沫塑料芯模。本实用新型样件固化时多余树脂可通过溢胶槽顺利排出型腔槽,保证模压样件的厚度尺寸及表面质量,且没有树脂料边,减少了后续加工工序及损伤,保证了样件的质量,提高了生产效率,降低了生产成本。
本实用新型公开了一种复合材料玻璃钢电缆支架,包含立柱和托臂,所述立柱的两侧均设有固定层,所述固定层内设有圆形空心槽和方形空心槽,所述托臂的两侧边缘均设有滑动层,所述托臂的臂端内设有第一弹簧槽,所述第一弹簧槽固定连接弹簧的一端,所述弹簧的另一端固定连接第二弹簧槽,所述第二弹簧槽焊接在滑动块的背部表面,所述滑动块滑动连接滑动层,所述托臂的臂口两侧均焊接卡扣,所述卡扣卡接方形空心槽,所述托臂的臂口中心位置设有螺纹槽,所述螺纹槽和圆心空心槽通过螺栓螺纹连接。该玻璃钢电缆支架,具有耐腐蚀性,轻质性较高,绝缘性能好,可设计性强,方便拆装,利用弹簧装置,起到缓冲作用,比起传统的托臂完善。
中冶有色为您提供最新的山东有色金属材料制备及加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
