全部
▼
热搜：
1017
0

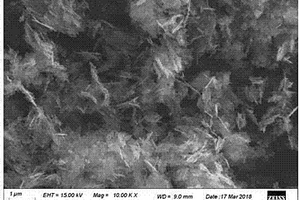

本发明公开一种纳米三硫化钨的制备方法，向氨水中缓慢加入三氧化钨，搅拌均匀，再加入硫代乙酰胺，搅拌至完全溶解；将混合液脱气密封后，在160~200℃下反应20~30h，冷却至室温后，在40~60℃下真空干燥4~8h；再在氩气保护气氛下200~250℃保温1~4h，冷却后得到纳米三硫化钨。制得的纳米三硫化钨可作为锂电池负极材料。本发明在低温下合成三硫化钨，避免了高温下氧化钨杂相的出现，纯度高，且本方法的产率较高，环境污染更小，材料的结构和性能也较为突出。
1033
0
目前我军单兵配发的水壶仅具有储存饮用水的功能，而不具备给水壶内部的饮用水消毒的作用，因此如果部队在野外或敌区将很难将得到的饮用水及时消毒以确保用水安全。除此之外，部队长时间在野外训练或作战，普通军用水壶内即使存放干净的饮用水，其在复杂环境下也很难保证不受到外界污染源的污染，而污染后普通水壶却不能为这些水消毒。因此本发明提供了一种利用太阳能供电的紫外线消毒军用水壶，其利用外表安装的太阳能电池发电，供给其内部的LED紫外线灯为存储在其内部的饮用水消毒，其具有制造简单、价格低廉，实用性强等特点。
本发明公开了一种基于超分子的超宽工作温度范围的水系碱性电解液及其应用，所述水系碱性电解液是由溶质和溶剂两部分混合形成的溶液；所述溶质为碱金属氢氧化物中的一种或二种以上，所述碱金属氢氧化物为氢氧化锂、氢氧化钠、氢氧化钾、氢氧化铷或氢氧化铯；所述溶剂是由水和二甲基亚砜组成的超分子溶剂。本发明基于超分子的超宽工作温度范围的水系碱性电解液具有极宽的工作温度范围‑70℃～100℃，且性能相对稳定，能大大增加基于水系碱性电解液的超级电容器和电池等电化学储能器件的全天、全季节以及极端温度领域适用性。
992
0
发明公开一种酸性铜印刷线路板蚀刻废液中铜离子的回收方法及应用，通过液相沉积法将酸性铜印刷线路板蚀刻废液中的铜离子以具有高经济附加值苯丙氨酸铜的形式回收，然后将回收得到的苯丙氨酸铜作为负极活性材料应用于锂离子电池，并以恒流充/放电法测试其充放电性能及循环稳定性；本发明不仅能有效地回收酸性铜印刷线路板蚀刻废液中的铜离子，变废为宝，减少环境污染，有利于电池工业的绿色生产与生态环境的可持续发展，而且制备工艺简单，重复性好，有利于批量生产。
714
0
本发明公开一种掺钴的纳米氧化钨负极材料的制备方法，属于锂离子电池技术领域；本发明所述方法为将偏钨酸铵、硝酸钴、二甲基咪唑加入去离子水中配制成混合溶液，然后用超声波发生器振动分散，并调节PH值到1~2，之后将溶液转移至不锈钢反应釜中，在170℃下反应4~6天，并自然冷却到室温；过滤，用去离子水与酒精洗涤数次，干燥；将干燥后的均匀均匀粉末物装入氧化铝坩埚，并置于气氛炉中，在空气环境下焙烧；其焙烧温度为500~600℃，保温温度为1~2h。焙烧完成后，随炉冷却到室温，得到焙烧产物即为掺钴的纳米氧化钨材料；将产物取出，研磨后得到细小的掺钴的纳米氧化钨粉末。本发明所述方法制备得到的掺钴的纳米氧化钨具有粒度小、均匀、等优点；焙烧过程中的保温时间较短，保证颗粒均匀细小，避免其长大。
1087
0
本发明涉及一种多孔硅/石墨烯复合材料的制备方法，属于锂离子电池技术领域。首先将稻壳酸洗，然后低温有氧或无氧热解获得热解稻壳；将热解稻壳浸渍过渡金属盐溶液，然后高温催化碳化，得到催化碳化稻壳；催化碳化稻壳低温氧化，然后与还原性金属混合，在无氧条件下进行高温金属热还原，然后对还原产物酸洗，得到多孔硅/石墨烯复合材料。通过该方法制备得到的多孔硅/石墨烯复合材料具有容量密度大，倍率性能好，首次库伦效率高，循环性能稳定等特点。
733
0

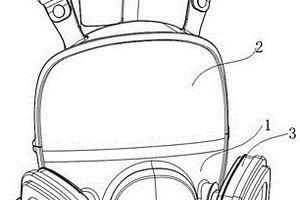

本发明公开了一种辅助呼吸式防毒面具，涉及安全防护技术领域。包括防毒面具主体，防毒面具主体包括面具壳体和安装在面具壳体上部的面罩，面具壳体外部中央安装有排气装置，排气装置包括安装部和位于安装部顶端的顶盖部，安装部中央设置有通气孔，通气孔内部设置有排风扇，安装部内安装有锂电池以及控制件，顶盖部侧面设置有用于调节排风扇风速的按钮和电源开关；面具壳体位于排气装置两侧设置有进气过滤装置。本发明通过排气装置，可以主动将呼吸口罩内部的气体抽出，外部的新鲜空气更容易进入呼吸口罩内，减少呼吸不畅和气闷的情况，同时呼吸口罩内的水汽随气体排出后以及新鲜空气进入空气容纳腔后，面罩不容易起雾，视线更加清楚。
1139
0

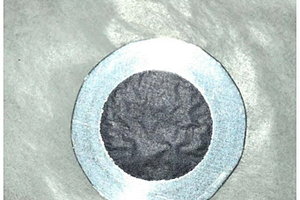

本发明公开了一种吸附重金属离子的玉米秸秆改性纤维素凝胶的制备方法，该方法将风干玉米秸秆进行剥离和剪切，得韧皮和髓芯两种原料，并分别进行冰醋酸／过氧化氢／醋酸钴处理，随后滴加氢氧化钾溶液后继续反应，得两部分纤维素；采用低温氢氧化锂／硫脲方法溶解韧皮纤维素；采用哌啶氮氧化物自由基／共氧化体系方法氧化髓芯纤维素，产物经固液分离，滤液醇沉，冷干，得髓芯氧化纤维素，将该产物分散于壳聚糖／醋酸溶液中，加热得氧化纤维素／壳聚糖交联产物；将上述交联物与韧皮纤维素溶解液混合，模具成形、醇浴脱水、洗涤、干燥，得玉米秸秆改性纤维素凝胶。通过该方法制得的凝胶呈微孔片状，对Zn2+、Fe3+、Cd3+和Cu2+等重金属离子具有较高的吸附能力。
873
0
本发明公开了一种黑磷烯‑MXene复合膜制备方法及其应用，包括以下步骤：电化学剥离得到黑磷并与溶液混合，超声，离心洗涤，冷冻干燥，得黑磷烯粉末；将三维层状的Ti3AlC2粉末加入到锂盐与酸溶液混合液中，搅拌均匀，离心洗涤，冷冻干燥，得MXene粉末；黑磷烯粉末、MXene粉末加入到棕色试剂瓶，超声混合，通过纳米自组装技术堆积到基底上，干燥，得黑磷烯‑MXene复合膜；将黑磷烯‑MXene复合膜放入气体分离装置中，然后在进料侧通入待分离的混合气体并在渗透侧通入吹扫气，进行检测。本发明的黑磷烯‑MXene复合膜具有良好的稳定性、较高的H2透量、高的气体选择性，分离所得氢气纯度更高；不需基底，制备过程简单，能耗低，在实际应用中能极大的节约成本。
733
0
本发明涉及一种高纯纳米一氧化硅的制备方法，属于一氧化硅制备技术领域。本发明将一氧化硅粉末置于温度为60~120℃条件下真空干燥处理1~12h；将氩气通入等离子体炉内排出等离子炉中的空气；持续将氩气通入等离子体炉内作为保护气和载气，并将真空干燥处理的一氧化硅粉末通过进粉器进料使一氧化硅粉气化，冷凝即得高纯纳米一氧化硅。本发明能降低高纯纳米一氧化硅的制备成本，减少三废的排放，形成良好的资源利用及环境保护；高纯纳米一氧化硅可以直接应用在镀膜领域、精细陶瓷制备领域、锂离子电池负极材料领域等。
938
0

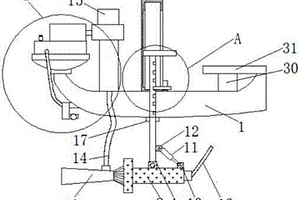

发明公开了可调曝气机深度太阳能鼓风低速离心曝气机，包括船体和机体，所述机体位于船体的底部。本发明通过设置船体、机体、传动箱、第一固定块、传动柱、把手、卡槽、卡板、定位销、第二固定块、电动伸缩杆、第三固定块、出气管、进气软管、防尘罩、电源线、固定环、滑槽、开口、太阳炉、加热腔、温度传感器开关、气压马达、气泵、增压机、限压阀、水泵、单项阀、水位传感器开关、锂电池和电池板的配合，解决了现有的鼓风低速离心曝气机都是螺栓固定连接的不能够根据使用者的需求调节曝气机的深度和角度，不具备太阳能曝气的功能，不便于使用者使用的问题，该可调曝气机深度太阳能鼓风低速离心曝气机。
641
0
本发明涉及一种多孔硅纳米纤维/碳复合材料的制备方法，属于锂离子电池技术领域。首先将纤蛇纹石石绵酸浸、水洗、过滤和干燥后得到去除碱金属氧化物杂质的二氧化硅纳米纤维；向二氧化硅纳米纤维加入还原性金属混合均匀后进行还原反应得到还原产物，还原产物经酸洗、水洗、干燥后制备得到多孔硅纳米纤维；将所得的多孔硅纳米纤维与碳的前驱体混合均匀得到混合物料，然后将混合物料溶于溶剂中，并在超声条件下分散得到混合液，将分散后的混合液在惰性气保护下热解碳化或水热碳化制备得到多孔硅纳米纤维/碳复合材料。该方法以天然矿物为原料，成本低且简单；该多孔硅纳米纤维/碳复合材料具有容量密度大，首次库伦效率高，循环性能稳定等特点。
851
0

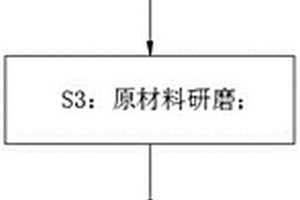

本发明公开了一种用于防伪的紫外激发红光荧光粉的制备方法，包括以下份数的原材料：水60‑70份、钙盐10‑18份、氧化钛20‑25份、氧化铕15‑26份、硫酸钡20‑35份、硫酸镁20‑30份、磷酸锂1‑5份、硝酸铜1‑5份、活化剂2‑4份、催化剂4‑8份、沉淀剂1‑3份、络合剂2‑6份，所述活化剂的配比为3‑6:2‑8:4‑6的磷酸丙二胺、硫酸铵、氯化铵和氢氧化铵混合制得，本发明通过在现有制备方法中添加活化剂、催化剂、沉淀剂和络合剂，可使得制得的荧光粉，光照短却光效长，制备方法简单，成本低，色彩艳丽，同时在使用荧光粉出放上遮挡物，被遮挡的地方会变黑，在遮挡物拿掉后，荧光粉会自恢复，使用其他光照也可使得荧光粉显现，可用作即时防伪。
1016
0
本发明公开一种三元无钴正极材料的制备方法及改性方法，将无钴前驱体和锂源按照摩尔比1:0.9‑1.2的比例，在氧气条件下烧结，研磨粉碎后过200目筛，得到三元无钴正极材料；并对正极材料进行包覆改性；本发明可以对现有正极材料成本加以消减，避免了战略资源的浪费，同时在改性的过程中，含包覆物的滤液循环利用，缩短生产流程，降低了生产和使用成本，具有较高的实用价值和意义。
710
0
本发明公开了一种混凝土用微米级矿物掺合料，由粉煤灰、硅灰、粒化高炉矿渣粉、石灰石粉、羟丙基甲基纤维素、MgO膨胀剂、聚羧酸减水剂、柠檬酸、硼酸、葡萄糖酸钠、过硫酸铵钠锂、酒石酸钠、纳米二氧碳酸钙、纳米二氧化硅、甲酸钙、乙酸钙、纤维素醚制备而成。本发明可提高混凝土强度、改善混凝土和易性；泌水少，同时能降低单方混凝土中水泥用量，减少混凝土中水化热；减少混凝土中自由水的用量，降低混凝土的收缩、开裂的风险、提高混凝土的密实度，提高混凝土的耐久性。
1037
0
本发明公开了一种冷冻干燥制备纤维素气凝胶的方法，包括以下步骤：步骤(1)以微晶纤维素、氯化锂和DMAc为原料制备纤维素凝胶D，再浸入去离子水中置换，得到纤维素水凝胶E，经过纯净处理后得到纤维素水凝胶F；步骤(2)将纤维素水凝胶F降温至2～4℃后静置，再将纤维素水凝胶从2～4℃缓慢降温至‑6℃，得纤维素过冷水凝胶G；步骤(3)利用超声波装置，在距离纤维素过冷水凝胶G周围施加瞬时超声波扰动，得到纤维素冰凝胶H，经真空冷冻干燥后得到纤维素气凝胶。本发明方法在纤维素水凝胶的预冷冻阶段，可保持纤维素水凝胶的三维网络结构不受冰晶生长的影响而遭到破坏，解决了冷冻干燥纤维素水凝胶导致的纤维素大孔泡沫的问题。
904
0

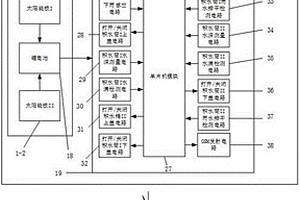

本发明涉及一种基于CPS实时嵌入式系统的降雨量自动检测反馈装置，属于实时嵌入式和气象技术领域。本发明包括电源部分、内部电路部分和内/外部构件部分；所述电源部分通过锂电池给内部电路部分提供电源、内部电路部分通过电缆与内/外构件部分连接，达到实时检测降雨量的目的，并且将降雨量等信息通过内部电路的GSM发射电路发送给相关工作人员。本发明结构简单，无需人员管理，能够随时将降雨量实时提供给相关工作人员，为气象研究、气象预警以及农业和运输业等提供重要的信息依据。
956
0
本发明公开了一种水泥基渗透硬化剂的使用方法，以氟硅酸、氧化镁、氢氧化铝和碳酸锂为原料制备成水泥基渗透硬化剂，用水溶解后使用；具体方法如下：清除表面杂物，用树脂磨片将地面研磨至表面平整，吸净粉尘,让结构内的毛细孔全部暴露，再将液态水泥基渗透硬化剂喷撒于地面，使地面吸收达到饱和,24小时后即可投入使用。本发明所述方法应用范围广，科学合理，处理效果明显，经处理的地面硬度、强度均明显提高，外观平整光亮，容易清洁处理，使用寿命长，几乎不需特别维护，总体使用成本低。
1108
0

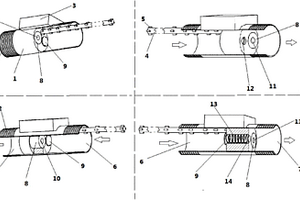

一种自发电紫外线自来水消毒水管，其原理是：在消毒水管内部设计安装微型发电机，微型发电机发电后的电能储存在锂电池内，同时设计紫外线消毒电路，电能供给紫外线消毒电路中的紫外线LED灯，紫外线LED灯发出紫外线给自来水消毒；在消毒水管内部还设计有稳压阀，其作用是防止自来水水管内水压过小而水流流不出，影响了使用者正常使用自来水；紫外线LED灯被设计在可以弯曲的橡胶棒上；可以弯曲的橡胶棒可以根据需要设计为不同的长度，其好处是使紫外线LED灯能随可弯曲的橡胶棒放置到任何弯曲水管内，使自来水消毒更彻底。其具有使用方便灵活、造价低廉、可靠性高、实用性强、消毒效果好等特点。
670
0
本发明公开了一种锐钛型纳米二氧化钛及其制备方法与应用。所述的锐钛型纳米二氧化钛是以TiCl4为原料制备得到，所述的锐钛型纳米二氧化钛能分解在空气中的有害气体和无机化合物，所述的锐钛型纳米二氧化钛的比表面积大于69m2/g，孔容大于0.29 cm2/g，孔径小于124A。制备方法包括酸解液制备、沉淀反应和后处理步骤。应用为所述的锐钛型纳米二氧化钛在制备光催化、太阳能电池、环境净化、催化剂载体、锂电池和气体传感器中的应用。本发明提出了由四氯化钛为原料生产纳米锐钛型二氧化钛的方法，为钛资源的综合利用及纳米二氧化钛的制备提供了一条有效的途径，本发明具有明显的优越性。
947
0
本发明公开一种硫化钨粉末正极材料的制备方法，属于锂离子电池技术领域；本发明所述方法为将偏钨酸铵、硫脲、无水乙醇配制成混合溶液，然后用超声波发生器振动分散，之后将溶液转移至不锈钢反应釜中，在温度230~280℃下反应15~48h，然后自然降温至室温，取出混合液过滤、洗涤、干燥得到粉末状物质，将干燥后的粉末物装入氧化铝坩埚，并置于气氛炉中，在氮气保护环境下焙烧；焙烧完成后，随炉冷却到室温后得到硫化钨正极材料。本发明所述方法制备得到的硫化钨粉末具有粒度小、均匀、等优点；焙烧过程中的保温时间较短，保证颗粒均匀细小，避免其长大；在电化学测试中，在2.15v~1.95v范围内存在平稳的放电平台，具有优异的电化学性能。
835
0
一种中空纳米管状NiO@C复合物材料及制备方法，属于冶金粉末材料、制备与锂离子电池核壳负极材料的应用。本发明材料为直径15nm粒子组成的直径100nm纳米管，可逆容量最高600mAh/g，循环60次≥575mAh/g，比容量≥95.8％。制备工艺包括取Ni(NO3)2·6H2O和乙醇配制5%的镍醇溶液，将滤纸置于布氏漏斗中倒入溶液、抽滤、洗涤；配置水解液加入布氏漏斗抽滤水解，滤纸晾干及煅烧等。本发明制备工艺简单、成本低、具有工业化前景。
732
0
本发明公开了一种物理化学生物实验通用型试管清洗设备，包括工作台，所述工作台呈正方形结构的板状结构，所述工作台中部固定嵌设有轴承，所述轴承内固定设有第一传动轴，所述第一传动轴上端固定设有转盘，所述转盘上固定设有锂电池、处理器和第一无线信号收发器，所述工作台中部下固定设有第一电机。有益效果：能够自动完成试管的清洗工作，从而能够减少清洗人员的劳动量，并且清洗效率高，而且能够对试管进行全面的清洗，使得试管清洗的更加干净，无需清洗人员手持试管进行清洗，从而能够避免破碎的试管划伤清洗人员。
1031
0
本发明公开了一种铝合金在线精炼除碱金属用氟化铝颗粒及其制备方法与应用。所述的铝合金在线精炼除碱金属用氟化铝颗粒是以氟化铝粉末、纯铝液和冰晶石为原料，经一次分级、一级处理、二次分级、二级处理步骤制备得到。本发明与传统除碱金属工艺相比，在生产过程中处理速度得到了大幅提升，除钠、锂及碱金属处理时间比在炉子里加入氯气处理快4倍，同时氟化铝颗粒的用量也显著下降。使用过程中不扬尘、不产生烟气，无需在熔炼炉中使用氯气及其他含盐的处理剂，因此没有腐蚀作用，可以改善工作环境及降低设备维护成本。能够提高铝熔体质量，降低铝合金中碱金属含量，提高产品加工性能。可以显著降低企业生产成本，增加企业的经济效益。
635
0
本发明涉及一种制备纤维状纳米氢氧化镁的方法。以盐湖提钾、锂、硼等元素后的废液苦卤水为原料,以氨水或氢氧化钠溶液为沉淀剂,以无水乙醇、明胶和十二烷基硫酸钠混合溶液为复合分散剂,采用在室温下进行沉淀反应,而后升温陈化,稀氨水洗涤、过滤、真空干燥和研磨的工艺制备出平均尺寸为直径30～80NM,长200～500NM的纯白色纤维状纳米氢氧化镁粉体。作为无机阻燃剂使用时,所需的填充量大幅降低,纤维状的纳米氢氧化镁粉体能对聚合物材料起到增强增韧的作用;反应温度为常温,使能耗大幅降低;为盐湖资源的综合利用开劈一新途径。
840
0
本发明属于精细无机化学材料制备领域。涉及一种多晶ZnO粉体的快速制备方法，具体制备方法是将醋酸锌溶解在一定量的蒸馏水中，然后加入适量的有机固体燃料葡萄糖，室温下搅拌2 h完全溶解后得到均一的混合浆料。浆料在鼓风干燥箱中干燥后，在室温下研磨，最后将前驱体放入恒温(500℃)马弗炉中燃烧反应3 h，到所设定的时间后直接从马弗炉中取出在空气中冷却，即可获得多晶ZnO。本发明以葡萄糖为燃料，采用燃烧法制备多晶ZnO，燃料在燃烧过程中释放出额外的热量，可以促进ZnO的结晶性。本发明制备方法简单、速度快、成本低廉和易于实现规模化生产的特点，根据本发明方法制备的多晶ZnO还可用于包覆LiMn2O4正极材料，可显著提高锂离子电池的充放电循环稳定性和倍率性能。
900
0

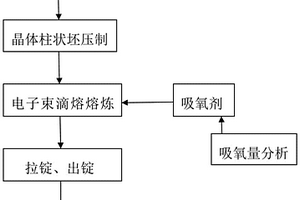

本发明公开了一种低氧高纯钛锭的电子束熔炼方法及其装置，所述的低氧高纯钛锭是指钛锭纯度达到国家标准，同时含氧量低于国家标准，满足电子行业的要求。所述的电子束熔炼方法，不采用在待熔原料及熔体中直接加入吸氧剂，而是在熔炼环境中放置镁、钙、锂等夺氧能力比钛更强的吸氧剂，熔炼过程中捕收钛本体及真空环境中的氧，阻止氧与钛反应，从而减少高纯钛锭中的氧含量，显著提升高纯钛锭产品品质。
1091
0

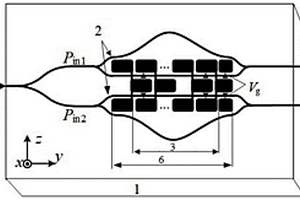

本发明提供一种基于平衡探测的集成光波导电场传感器及系统，所述电场传感器是在一片铌酸锂晶片表面制作一个双平行非对称MZI型光波导结构，在双平行非对称MZI各直波导臂两侧制作分段电极，实现方向相反的电光调制作用。本发明提供的电场平衡探测系统包括：保偏激光器、保偏光纤、光波导电场传感器、单模光纤、平衡光电探测器、电信号处理单元；保偏激光器输出光经过保偏光纤输入光波导电场传感器，电场传感器探测到空间电场后输出两束调制光，平衡光电探测器接收两路差模信号后转换输出光电流。电流信号做差实现了差分法抑制信号中共模噪声的作用，从而提高了电场传感系统的灵敏度。
中冶有色为您提供最新的云南昆明有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
