广西桂林有色金属固/危废处置技术理论与应用

赤泥放射性屏蔽剂及屏蔽赤泥放射性的方法 1057

 0

本发明提供一种赤泥放射性屏蔽剂及屏蔽赤泥放射性的方法。所述赤泥放射性屏蔽剂是一种烧结扩散型粉末，包括金属粉末与非金属粉末。所述金属粉末包括铅、钡、铋、钨、铁、铬、及镍中之一种或多种。所述非金属粉末包括硼酸、氧化硼、及氧化铋中之一种或多种。本发明采用粉末冶金工艺，通过混粉、压制、烧结扩散、破碎、细磨等工序制备出一定细度的赤泥放射性屏蔽剂。将一定量的赤泥放射性屏蔽剂添加到赤泥浆料中，球磨、干燥后获得干屏蔽赤泥，实现对电解铝固体废物赤泥的放射性屏蔽，从而达到国家标准放射性核素限量要求，以便于能够大规模利用该固体废弃物赤泥，建设绿色环保的生态环境，实现人与自然和谐共处。

锰渣基地质聚合物胶凝材料的制备方法 611

 0

本发明公开了一种锰渣基地质聚合物胶凝材料的制备方法。(1)原料固体组分为锰渣和高岭土；液体组分为水玻璃、水和激发剂。(2)将锰渣烘干至含水率小于1％，放入球磨机中粉磨至比表面积400～600m2/kg；取高岭土在900℃煅烧至偏高岭土，并粉磨至比表面积为500～700m2/kg。(3)将激发剂掺入水玻璃溶液中，并将其与水混合均匀，得到水玻璃模数为1.5～3.5，水玻璃波美度35～45°的水玻璃溶液。(4)将步骤(3)配置好的混合溶液加入到锰渣与偏高岭土微粉的混合粉料中，搅拌，混合均匀后成型，经养护即可。本发明使用工业废渣，制备工艺简单，制备过程无污染，产品胶凝性能良好，抗海水侵蚀能力强。

用粉煤灰和高岭土制备β-Sialon陶瓷粉体的方法 911

 0

本发明公开了一种用粉煤灰和高岭土制备不同Z值β-Sialon陶瓷粉体的方法。将粉煤灰与高岭土按照原料中Si:Al摩尔比为1.08~1.85:1混合；再将混合物与活性炭按照质量比100:25~45混合；经球磨、烘干后的原料在流动氮气气氛下，1400~1550℃保温2~8小时；然后于750℃马弗炉中保温3小时除去残余的炭，即制得不同Z值的β-Sialon陶瓷粉体。本发明通过对工业固体废弃物和天然矿物的应用，降低原料成本，简化生产工艺，减轻环境污染，为工业固体废弃物与天然矿物原料在先进陶瓷材料领域中的综合利用提供一条有效途径，通过调节粉煤灰与高岭土两种原料的配比来调控β-Sialon的Z值，可得到高纯度（96~98wt%）、Z值为1.9~3.1的β-Sialon陶瓷粉体。

农村污水处理用的污水收集装置 768

 0

本实用新型公开了一种农村污水处理用的污水收集装置，包括废液箱，所述废液箱的顶部设置有输送管道，所述废液箱顶部的左侧设置有驱动机构，所述输送管道的内腔设置有螺旋输送杆，所述螺旋输送杆的右端通过轴承与输送管道的内壁转动连接，所述输送管道的底部固定连接有集液箱，所述输送管道和集液箱相连通，所述集液箱的左侧贯穿设置有隔离滤网。本实用新型通过驱动机构和螺旋输送杆的配合使用，使得输送管道内腔中的污水进行固液分离，随后通过废液箱和过滤机构的配合使用对液体进行过滤处理，通过秽物箱和抽拉箱的配合使用，对固体进行收集存放，即可达到处理便捷、污水独立处理和水分还原地下的目的。

环保水泥 882

 0

本发明提供一种环保水泥，其包括下述重量份的组分：普通硅酸盐水泥20～28份、工业废渣15～20份、白水泥1～5份、河砂20～30份、塑料纤维1～5份、石灰5～10份、铁矿尾矿1～10份。该环保水泥具有以下优点：1)价格低廉，以工业废渣和铁矿尾矿为主要原料，并添加了各类常规的成分，具有性价比高的优点；2)绿色环保，回收利用了各种工业固体废料，避免了对环境的破坏，实现了变废为宝；3)使用方便，将各组分混合均匀后，加水搅拌成浆即可使用，不需要经过特殊处理。

气体净化用填料塔 819

 0

本发明涉及气体净化技术领域，且公开了一种气体净化用填料塔，包括塔体、进气管、填料层、进液管、挡水板、出气管、污泥管，进气管设在塔体的外部，所述填料层安装在塔体的内部，进液管设在塔体的内部，挡水板设在塔体的内部，出气管连接在塔体的顶部，挡水板、进液管、填料层自上而下排列，污泥管设在塔体的底部，所述进气管的内部安装有扇形板，所述扇形板分为两组安装在塔体内。一方面能取消废气中固体颗粒的静电，使得颗粒在净化时更加便捷，增加废气在处理时的安全性，同时使得进入的废气由低温转化为高温，使得废气遇热膨胀，自动向上升起，加快废气的流动速度，同时使得颗粒物自动向下掉落，使得塔体在使用中保持一个较佳的净化状态。

环保型再生生物炭 816

 0

环保型再生生物炭是炭能源物质中的新产品。产品中利用的原料有环境中废木料、废竹料、活性污泥、石油开采污泥、中药废渣、稻草、秸秆、硬果壳、甘蔗渣等生物废弃有机物质,以及地壳浅表含炭量较高含硫量较低的炭质页岩,煤粉、煤渣等具有可燃性的生物物质,经过干燥、粉碎、除臭,配适量粘合剂和助燃剂,均匀混合压制成型,生产生物燃料产品。产品配方:1.蜂窝状:废竹材、废木材,中药渣,木薯渣,活性污泥,石油采炼污泥等主要生物燃料72KG,炭质页岩4KG,煤渣4KG,助燃剂(常用工业氯化钠、固体酒精、环烷酸盐等)0.5KG,粘合剂(常用黄泥粉、高岭土)8KG,水11.5KG,合计100KG。2.块(板)状、筒状、空心筒状、条状、片状等产品配方与蜂窝状相同。

具有核壳结构的赤泥-钢渣高强轻集料及其制备方法 872

 0

本发明公开一种具有核壳结构的赤泥‑钢渣高强轻集料及制备方法。所述高强轻集料，包含内核与外壳两部分，其中内核和外壳的质量比为3:1～4:1；内核包括以下质量分数的原料：赤泥微粉为15～50wt％；钢渣微粉为15～40wt％；煤系高岭土为8～22wt％；粉煤灰为3～18wt％；碳粉2～18wt％。外壳包括以下质量分数的原料：混凝土搅拌站废浆为40～85wt％；混凝土搅拌站收集扬尘为15～35wt％；钢渣微粉为5～15wt％。本发明以赤泥、钢渣、煤系高岭土、粉煤灰以及混凝土搅拌站产生的废浆为主要原料，不仅可解决固体废弃物的处理问题，同时制备的轻集料力学强度高、吸/释水率性能优异，能够促进轻质超高性能混凝土发展，实现了大宗工业固体废弃物的综合利用，保护了环境，具有推广价值。

有色金属尾矿协同脱除活性污泥水分的方法 773

 0

本发明公开了一种有色金属尾矿协同脱除活性污泥水分的方法，其特征在于通过添加少量的壳聚糖破乳剂进行调理，利用有色金属尾矿较高的硬度和表面不规则锐角形貌在一定的压力下破坏活性污泥中微生物细胞和毛细粘合膜，同时使用添加无水乙醇改善水分的流出阻力，从而达到活性污泥的深度脱水。脱水压滤饼的固体化程度较高，粉碎性好，污泥的粘性得到了显著的降低，有利于与水泥粘土等原料混合，且有色金属尾矿固废料与水泥类材料成分相似，可为提高水泥窑协同处置掺烧活性污泥的掺烧量和综合减量化处置率、以及有色金属尾矿的减量化综合利用提供条件。

吸音泡沫陶瓷的制备方法和应用 847

 0

本发明提供了一种吸音泡沫陶瓷的制备方法和应用，属于建筑技术领域。本发明的吸音泡沫陶瓷具有轻质、高强、孔径小且均匀、低成本等特点，体积密度为1.19～2.07g/cm3，抗压强度为3.5～10MPa，孔径大小为2～450μm，显气孔率为25％～60％，1h吸水率为10％～50％，满足吸音泡沫陶瓷的使用要求，且拥有较好的气孔结构。本发明的吸音泡沫陶瓷中，90％以上的原料为工业固体固废和建筑固废，制备成本低，本发明的吸音泡沫陶瓷性能优异，可制作高性能陶瓷隔音砖，为工业固废和建筑废料的资源化利用提供了有效途径。

吸音多孔陶瓷的制备方法和应用 855

 0

本发明提供了一种吸音多孔陶瓷的制备方法和应用，属于建筑技术领域。本发明的吸音多孔陶瓷具有轻质、高强、孔径小且均匀、低成本等特点，体积密度为1.19～2.07g/cm3，抗压强度为31～64.17MPa，孔径大小为2～500μm，显气孔率为25％～45％，1h吸水率为10％～30％，满足吸音多孔陶瓷的使用要求，且拥有较好的气孔结构。本发明的吸音多孔陶瓷中，90％以上的原料为工业固体固废和农业固废，制备成本低，本发明的吸音多孔陶瓷性能优异，可制作高性能隔音陶瓷砖，为工业固废和农业固废的资源化利用提供了有效途径。

蔗渣焚烧灰糖蜜酒精废液脱硫改性的方法 573

 0

本发明公开了一种蔗渣焚烧灰糖蜜酒精废液脱硫改性的方法。(1)取蔗渣灰置入坩锅中，放入500℃高温灰化炉灰化4~5小时，筛分出颗粒直径为0.177~0.250mm的部分，冷却后放入干燥皿中备用。(2)取10~16g步骤(1)所得蔗渣焚烧灰，加入800~1000mL浓度为0.09~0.15mol/L的Ba(OH)2溶液，25℃下匀速搅拌8~10小时；(3)取步骤（2）所得混合液，使用真空抽滤装置进行固液分离，取固体，置于105℃烘箱内烘干2~3小时，即获得改性后蔗渣焚烧灰。本发明首先将蔗渣焚烧灰放入马弗炉进行高温焚烧，再利用Ba(OH)2浸泡蔗渣焚烧灰，从而实现蔗渣焚烧灰的改性，以提高蔗渣焚烧灰对于糖蜜酒精中硫酸根的去除效率。

氧化锰改性硅藻土从电解锌漂洗废水中回收Pb2+的方法 622

 0

本发明公开了一种用氧化锰改性硅藻土从电解锌漂洗废水中回收Pb2+的方法。（1）取提纯后硅藻土精土加入到NaOH溶液中，在90-95℃温度下振荡100-120分钟，然后除去上层溶液，再加入MnCl2溶液，用分析纯HCl调pH至1-2，静置120分钟，搅拌60分钟，然后静置24小时，除去上清液；(2)在步骤（1）所得物中加入MnCl2溶液搅拌，静置；(3)重复步骤（2）操作过程，去掉上清液，再用纯水洗涤至中性，离心使固液分离，取固体烘干，粉碎，制备出氧化锰改性硅藻土；（4）将氧化锰改性硅藻土，加入100mL含Pb2+电解锌漂洗废水溶液，吸附时间80-85分钟，吸附温度25-30℃，加盖后在回旋式水浴恒温振荡器中以200r/min的转速振荡至吸附平衡。本发明工艺简单，Pb2+的回收率高。

分离废旧锂离子电池正极中锂和其他金属的方法 1031

 0

本发明公开了一种分离废旧锂离子电池正极中锂和其他金属的方法，具体是以废旧锂离子电池正极活性材料的酸性浸出液为电解液，向其中插入阳极和阴极，然后将阳极和阴极通电进行电解，电解完成后，对电解所得物料进行固液分离，液体为含锂的溶液，固体则为其他金属的混合物或沉积物。本发明所述方法工艺简单、可实现锂和其他金属的快速分离且锂的损失少。

餐饮废油基高柔性压敏胶型4D打印材料及其合成方法 744

 0

本发明公开了一种餐饮废油基高柔性压敏胶型4D打印材料及其制备方法。该材料由环氧餐饮废油不饱和羧酸酯、不饱和羧酸、丙烯酸酯、引发剂、促进剂等组成。其合成成本低廉，能够在避光环境下稳定存储，适合于当前市场主流的激发波长为405nm的光固化3D打印机上实现打印成型，打印所得产品为棕黄色固体，具有高柔性、热致感应形状记忆性能、压敏胶性能。本发明的餐饮废油基高柔性压敏胶型4D打印材料具有多功能性，且价格低廉，绿色环保，性能容易调控，亦可用于制备光固化3D打印笔的耗材和胶带、便利贴、标签等不干胶产品。

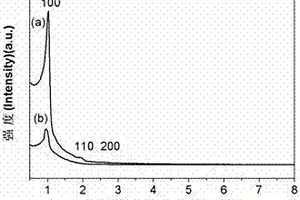

净化含铅废水的方法 817

 0

本发明公开了一种氨基修饰介孔分子筛SBA-15用于吸附含铅废水的方法。将2.1克在105℃下干燥12小时的SBA-15加入到装有80毫升甲苯的250毫升圆底烧瓶中，加入2毫升二乙烯三胺基丙基三甲氧基硅烷，混合均匀，蒸馏回流10小时。然后真空抽滤，用无水乙醇冲洗，所得粉末以100℃干燥12小时。干燥后粉末以二氯甲烷/乙醚为萃取剂在索氏提取器中以80℃连续萃取8小时，所得固体在100℃下干燥12小时，得到氨基修饰SBA-15；将氨基修饰SBA-15加入到含铅废水中，在25℃下振荡4小时以上即去除水中铅离子。本方法工艺简单，易操作，吸附量较高且使用条件较宽，可以在废水处理领域推广。

远程控制化学实验室废水处理系统 778

 0

本实用新型公开了一种远程控制化学实验室废水处理系统，包括箱体，所述箱体顶端两侧均固定连接有固定板，两个所述固定板之间转动连接有转动轴，所述转动轴侧壁固定连接有转动架，所述转动架侧壁等间距固定连接有过滤架，若干个所述过滤架上固定连接有不同孔径的过滤网，所述固定板一侧固定安装有电机，所述电机输出端与转动轴一端固定连接，所述箱体顶端左侧固定连接有倒U形架，所述倒U形架上固定连接有废水输入管，所述箱体中部固定连接有隔离板，所述箱体右端通过滑条滑动连接有滑动框。本实用新型提高了该远程控制化学实验室废水处理系统的使用性能，便于针对不同的废水可能存在的不同固体颗粒进行较好的过滤，可以较为便捷将活性炭进行更换。

高掺量废大理石粉-矿渣基碱激发胶凝材料及其制备方法 735

 0

一种高掺量废大理石粉‑矿渣基碱激发胶凝材料及其制备方法，涉及一种低碳建筑材料技术领域，所述胶凝材料按重量份计包括：废大理石粉220～320份、S95矿粉120～220份、碱激发剂150～250份、水80～130份；所述碱激发剂由硅酸钠水溶液、氢氧化钠颗粒组成；方法是按重量分别称取各原料，混合搅拌均匀后得到本发明所述胶凝材料。本发明采用的废大理石粉来源于石材加工厂的固体废弃物，通过与矿粉混合制备二元胶凝材料，既可解决废大理石粉作为前驱体活性不足的问题，又可解决一元矿渣水泥凝结时间过短的问题；而且大幅提高废大理石粉的掺量，使废大理石粉在碱激发前驱体材料领域中实现资源最大化利用的目标。

回收利用废旧锂离子电池正极活性物质的方法 1068

 0

本发明公开了一种回收利用废旧锂离子电池正极活性物质的方法，包括以下步骤：1)用盐酸溶液对废旧锂离子电池的正极片或由正极片上剥离下来的物质浸出，得到浸出液，同时收集浸出时产生的气体；2)以浸出液为电解液进行电解，分别收集阳极片和阴极片上产生的气体；3)对电解所得物料进行固液分离，分别收集液体和固体；4)将收集的气体用于生产盐酸溶液；5)所得盐酸溶液作为产品出售或经配制后返回步骤1)使用；6)将电解后的液体制成碳酸锂和/或氢氧化锂；7)将电解后的固体和步骤6)所得产品进行煅烧，得到正极活性物质。本发明所述方法工艺简单，利用废旧锂离子电池重新制备锂离子电池正极活性物质，实现了锂离子电池的闭环生产。

去除尾矿废水中氰化物的方法 999

 0

本发明涉及一种去除尾矿废水中氰化物的方法，包括：将尾矿废水排入过滤池中，静置2-20小时，去除尾矿废水中的大颗粒固体污染物，上清液进去调节池，向上清液中投加酸碱试剂，使上清液的pH值控制在8-10，处理后的废水在搅拌状态下依次投加凝聚剂和絮凝剂，进行混凝沉淀，混凝后废水进入沉淀池静置沉淀5-120min，处理完成后的废水返回生产工艺流程中或达标排放。本发明方法对含氰废水进行深度处理，处理效果好、处理效率高，工艺流程简单，处理后的废水可返回生产工艺流程作为再生水使用或达标排放。

废旧磷酸铁锂电池正极材料的回收利用方法 945

 0

本发明公开了一种废旧磷酸铁锂电池正极材料的回收利用方法，包括以下步骤：1)收集废旧磷酸铁锂电池的正极片，将正极片置于氢氧化钠溶液中浸泡直至铝箔完全溶解，固液分离，收集固体，干燥，得到磷酸铁锂粉末；2)以焦磷酸溶液为浸出剂对磷酸铁锂粉末进行浸出，浸出完成后静置，之后进行固液分离，分别收集固体和液体；3)将步骤2)收集的液体制备成锂源；4)以步骤2)收集的固体作为铁源，将其与磷源、锂源和碳源混合均匀，所得混合物置于保护气氛中煅烧，得到再生磷酸铁锂正极材料。与现有技术相比，本发明所述方法工艺更简单且成本更低。

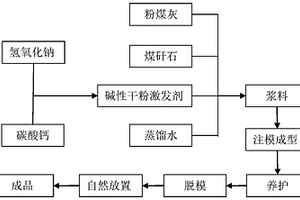

煤矿废弃物基地质聚合物胶凝材料及其制备方法 931

 0

本发明公开了一种煤矿废弃物基地质聚合物胶凝材料及其制备方法，属于废弃物综合利用和建材制备技术领域。本发明采用氢氧化钠与碳酸钙混合制备的碱性干粉激发剂替代传统氢氧化钠溶液激发剂，并与煤矸石、粉煤灰和标准砂混合，制备煤矸石基地质聚合物胶凝材料。所述煤矸石为来自辽宁省阜新地区的自然煤矸石；所述粉煤灰为从煤燃烧后的烟气中收捕下来的细灰，是燃煤电厂排出的主要固体废物；所述标准砂为厦门艾思欧产标准砂，水泥与砂的质量比为1:3。本发明还提供了其制备方法。本发明所用的原材料分布广泛且价格低廉，制备工艺简单，实现了煤矿废弃物的再利用，有利于节约资源、能源，减少环境污染，从而保护环境。

烧毛机的废气处理结构 597

 0

本实用新型公开了一种烧毛机的废气处理结构，涉及烧毛机设备技术领域，包括箱体，所述箱体的底部两侧均固定连接有支脚，所述箱体的一侧固定连接有第一排气管，所述第一排气管的一端固定连接有过滤管，所述过滤管的一端固定连接有连接管，所述连接管的底端固定连接有水箱。本实用新型烧毛机的废气处理结构，能够进行多次过滤，能够将废气中含有的大部分固体进行过滤，从而防止固体颗粒在管道的内壁结块，避免影响对废气的排放，过滤效果较好，能够将过滤后废气中含有的有害气体进行净化，从而提高了废气的净化效果。

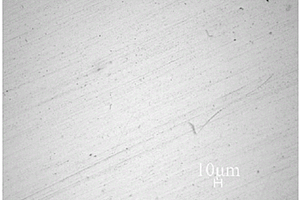

银氧化锡废料回收循环利用的方法 662

 0

本发明公开了一种银氧化锡废料回收循环利用的方法，具体为取银氧化锡废料置于电阻炉中，于真空度为0.01～0.05Mpa、600～700℃的条件下保温活化0.5～1h，冷却，然后在氢气气氛下升温至800～850℃保温2～5h，得到Ag-Sn合金。该方法先对银氧化锡废料进行活化，使银氧化锡废料在后序的还原步骤中更容易被还原，而且能够以较低的温度对银氧化锡废料进行还原，并且确保银氧化锡废料在还原过程中及还原后的物料均处于固体状态，避免了银氧化锡材料由于熔化挥发造成的损耗，因而回收率高；同时避免了(至少减少了)料舟、炉子中杂物对还原所得的Ag-Sn合金造成污染的可能性，确保了所得Ag-Sn合金的纯度。

基于餐饮废油的蜡材料及其制备方法 637

 0

本发明公开了一种基于餐饮废油的蜡材料及其制备方法。所述基于餐饮废油的蜡材料主要成分为基于餐饮废油的羟基脂肪酸，在室温下为接近白色的蜡状固体，在空气和日光下能保持性状稳定，无餐厨废弃油脂特有异味，无有毒有害成分，具有较高的熔点、较好的硬度和较浅的色泽，此外以该材料制备的蜡烛具有较长的燃烧时间。其制备方法为：将餐厨废弃油脂经过环氧化获得环氧餐厨废弃油脂，而后加入氢氧化钠水解，同时以活性白土脱色，反应混合物经过过滤，盐酸酸化后，真空加热干燥除去水分，注模冷却获得基于餐饮废油的蜡制品。本发明所得的蜡与其他市场上的大豆蜡等植物蜡相比，具有价格低廉、绿色环保的特点，且可以有效回收利用餐饮废油，具有较好的经济意义和社会价值。

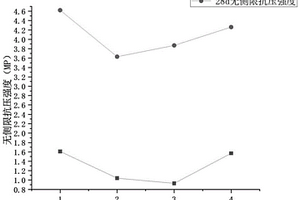

利用废弃玻璃制备的可控制低强度材料及其方法 802

 0

本发明公开了一种利用废弃玻璃制备的可控制低强度材料及其方法。本发明利用废弃玻璃制备可控性低强度材料的组成包括固体组分和水，各组成分按固体质量百分比计：水泥：5‑7％；玻璃粉：11‑13％；粉煤灰：2‑3％；天然河沙：24‑56％；玻璃砂：24‑40％；除固体组分外，还包括与胶凝材料(水泥、玻璃粉和粉煤灰)总质量比为0.8‑1的水，以及外加剂减水剂和消泡剂，其分别占胶凝材料总质量的0.5‑1％和0.3‑0.5％。本发明利用废玻璃制备出具有高流态、自密实、可控抗压强度回填材料，在满足实际应用的需求的同时，为废弃玻璃的资源化利用开辟了新的途径，并且操作步骤简单、相比于传统方法造价低、工作性能优异、强度性能达标且可调、具有良好的环境保护价值。

化学镀铜废液的处理方法 1041

 0

发明提供一种化学镀铜废液的处理方法，包括以下步骤：（1）将柿子单宁与镀铜废液混合后形成溶液，在常温下搅拌反应；（2）将戊二醛25%水溶液添加到上述溶液后，调节pH值后，常温下搅拌反应；（3）调节溶液的pH 值让柿子单宁沉降，过滤，干燥，得到固体物；（4）将所得到的固体物后高温碳化，得到CuO。本发明相具有以下优点：1、采用柿子单宁对化学镀铜的废液进行处理，环保无污染；2、成本低，操作方便，应用效果好；3.可以有效实现对Cu的回收，变废为宝。因此，本发明与现有技术相比具有更优良的处理效果，提高了生产率，降低了成本，在化学镀废液处理领域具有广阔的应用前景。

蔗渣灰脱除糖蜜酒精废液中硫酸根的方法 890

 0

本发明公开了一种蔗渣灰脱除糖蜜酒精废液中硫酸根的方法。(1)蔗渣灰预处理：取500g蔗渣灰置入坩锅中，放入800℃高温灰化炉灰化隔夜；筛分出颗粒直径为0.177‐0.250mm的粒径，冷却后放入干燥皿中备用；(2)取500mL糖蜜酒精废液进行离心分离固体悬浮物；(3)取步骤（2）所得废液100mL加水稀释至1000mL；然后用300mL锥形瓶取稀释液100mL分别添加10g经步骤（1）预处理过的蔗渣灰在恒温旋转振荡器进行吸附，调节温度30℃、pH为3.5-4.5，吸附60分钟后，以6000rpm离心机离心10分钟。本发明利用蔗渣灰来吸附和沉淀糖蜜酒精废液中的硫酸根离子，以提高其厌氧产甲烷率，从而减少硫化氢等臭味气体的产生，提高厌氧反应处理和产气效率。

以米粉废弃物为原料联产活性炭和碳量子点的方法 687

 0

本发明公开了一种以米粉废弃物为原料联产活性炭和碳量子点的方法，其制备过程为：将米粉废弃物粉碎后，进行水热法处理，将其分离成溶液和固体两部分，固体部分(水热碳粉)进一步加工处理获得活性炭，可以用于水处理剂、吸附剂和催化剂载体，液体部分获得具有荧光特性的碳量子点，可以用于检测Fe3+等金属离子。从而可以一次性以米粉餐饮废弃物为原料，联产活性炭和碳量子点两种产品，实现米粉废弃物100％充分利用，过程无废弃物排放，避免二次污染，且所得产品质量好、附加值高、合成过程便捷环保，能为餐饮废弃物的回收利用和功能碳材料技术的发展提供一条新途径。

用于橡胶密炼废气处理的吸收液、其制备方法及用途 920

 0

本发明涉及一种用于橡胶密炼废气处理的吸收液、其制备方法及用途。本发明的吸收液包含氧化剂和活化剂；所述氧化剂选自氢氧化镁、氢氧化铝、氢氧化锌、氢氧化铁等；所述活化剂为能够溶解于水中的可溶性盐，并能在水中生成CO₃^2‑、HCO₃^‑、SO₄^2‑、HSO₄^‑、SCN^‑、PO₄^3‑、HPO₄^2‑、H₂PO₄^‑、HSiO₃^‑或SiO₃^2‑。在一个优选的实施方式中，本发明针对橡胶密炼废气中的炭黑等固体颗粒污染物，使纳米磁性粒子将固体颗粒污染物包裹，再基于磁性的原理相互结合、凝聚、降落，实现对固体颗粒污染物的有效去除。
