本发明公开一种镶嵌状复合材料及其制备方法和在锂离子电池负极材料中的应用,通过原位溶剂热反应来制备H2Ti12O25/还原氧化石墨烯电极材料,即镶嵌状复合材料,从而避免了H2Ti12O25的高温分解;且还原氧化石墨烯能够快速提供电子和离子传导,使得H2Ti12O25/还原氧化石墨烯电极材料具有优异的电化学性能。
本发明提供了一种可3D打印的氯氧镁风积沙复合材料,涉及建筑材料技术领域,按重量份数计,包括如下组分:氧化镁粉末0.9~1.1份,六水氯化镁0.4~0.6份,风积沙2.0~4.0份,水0.4~0.6份,粉煤灰0.1~0.2份,硅灰0.1~0.2份和纤维素醚0.003~0.008份;所述氧化镁粉末包括质量含量为70%以上的MgO以及余量的MgCO3和CaO。本发明提供的可3D打印的氯氧镁风积沙复合材料静态屈服应力、动态屈服应力和塑性黏度均极低,挤出物连续无断裂,更适用于3D打印;在高骨料占比下8小时内的早期收缩应变为‑0.0028,28d抗压强度为35~57MPa,抗折强度为7~13.1MPa。
本发明提供了一种提升三维石墨烯结构体/树脂复合材料力学性能的方法,主要是在三维石墨烯结构体中引入一定比例的功能化碳纳米管,构建多尺度的三维石墨烯-碳纳米管杂化多孔结构体,并与聚合物树脂复合成型,提升三维石墨烯结构体/树脂复合材料的力学性能。本发明中在三维石墨烯结构体的基础上引入碳纳米管,完成了由一维碳纳米管、二维石墨烯到三维石墨烯-碳纳米管杂化网络结构体的多元化构建,同时以此杂化结构体为树脂基复合材料的增强体,实现了增强体的多尺度化与结构可控性,使复合材料的力学性能显著提高。此方法工艺过程简单,可操作性强,有利于规模化制备。
本发明涉及一种掺杂一维孔道结构复合材料的水处理薄膜的制备及应用新方法。具体为以水热法合成具有一维孔道结构的MIL-53颗粒后,采用溶胶法将纳米二氧化钛负载于其孔道中,得到新型复合材料,将上述复合材料制备成溶胶或悬浮液,直接涂膜或涂覆在PVDF膜表面,并烘干,即可得到用于污水处理的新型水处理薄膜。本方法工艺简单,容易操作。经过吸附和降解实验表明,本方法制备复合材料结构规则,孔容量大,对有机物的降解效果良好,因此发展了一种新型的污水中有机物吸附和降解新方法。此方法中,TiO2-MIL-53与聚合物的添加比例以及TiO2-MIL-53悬浮液的配制比例无任何限制,且膜材料的选择无任何限制,可根据研究需要或实际应用需要进行改进。
本发明涉及一种掺杂MTN沸石构型复合材料的水处理薄膜的制备及应用新方法。具体为以水热法合成多孔MIL-100颗粒后,采用溶胶法将纳米二氧化钛负载于其孔道中,得到新型复合材料,将上述复合材料制备成溶胶或悬浮液,直接涂膜或涂覆在PVDF膜表面,并烘干,即可得到用于污水处理的新型水处理薄膜。本方法工艺简单,容易操作。经过吸附和降解实验表明,本方法制备复合材料结构规则,孔容量大,对有机物的降解效果良好,因此发展了一种新型的污水中有机物吸附和降解新方法。此方法中,TiO2-MIL-100与聚合物的添加比例以及TiO2-MIL-100悬浮液的配制比例无任何限制,且膜材料的选择无任何限制,可根据研究需要或实际应用需要进行改进。
本发明一种泡沫镁合金复合材料的制备方法,涉及成型复合材料,步骤是:将原料泡沫镁合金材料制成板,作为泡沫镁合金基体材料预制件;将所有非晶合金原材料熔化均匀得到所要求的非晶合金锭;将该非晶合金锭重新熔化,使其快速甩带凝固形成非晶合金薄带并裁剪成非晶合金薄板;将两块非晶合金薄板分别置于泡沫镁合金基体材料预制件的上下两侧,之间均匀的放置钎料,加热施以压力,使上下两块非晶合金薄板与泡沫镁合金基体材料预制件紧密接触后,冷却至室温,然后将压制得到的非晶合金与闭孔泡沫镁合金复合材料清除溢出边缘的钎料,即制得泡沫镁合金复合材料,该方法克服了现有技术制备的泡沫镁合金材料耐蚀性和韧性差以及制备工艺繁琐的缺点。
本发明属于改性塑料技术领域,公开了一种易喷涂、浅缩痕玻纤增强聚丙烯复合材料及其制备方法与应用。该复合材料包含以下质量分数的组分:聚丙烯45~79%;短切玻璃纤维15~30%;矿物填充物1~20%;接枝聚丙烯2~5%;喷涂改进剂1~2%。本发明的玻纤增强聚丙烯复合材料,加入短切玻璃纤维与矿物填充物复合增强,得到的玻纤增强聚丙烯复合材料具有更好的力学性能,应用于家用电器和汽车工业,可替代工程塑料使用。本发明采用高结晶聚丙烯,有效提高材料在注塑过程中冷却固化速度,制得成品表面具有浅缩痕、低翘曲、表面光泽度高的特性,且具有高弯曲强度和弯曲模量,加工性能好,成本低,达因指数高,对油墨浸润性好。

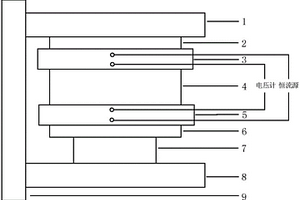

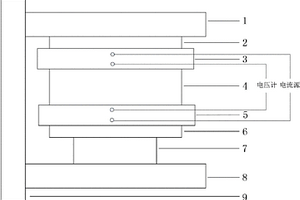

一种碳纤维增强树脂基复合材料热-电损伤测试系统。其包括湿热箱、试件机械加载装置和控制装置;试件机械加载装置设置在湿热箱内;控制装置中部分部件装在试件机械加载装置上。本发明系统可对碳纤维增强树脂基复合材料进行定量的湿热损伤、电流损伤及湿热、电流共同作用下联合损伤,还能精确测定热、电载荷作用下碳纤维增强树脂基复合材料电阻、温度、应变等参量的动态变化。本系统可满足多种试件尺寸测试要求,调节方便,能控制与显示接触压力大小,具有良好的软件界面及数据管理功能。本系统为碳纤维增强树脂基复合材料在湿热、电流、热-电环境下失效机制的揭示提供一种有效可靠的手段。
本实用新型公开了一种复合材料筒耐外压性能测试装置,包括压力加载测试机构和试验机构;所述试验机构包括内外套设的橡胶囊和外壳,外壳两端均设置挡环,挡环内侧设置内撑环;所述外壳中部形成圆孔,所述橡胶囊的器壁内形成内腔,胶囊管道一端穿过外壳的圆孔与内腔连通,另一端连通压力加载测试机构。本实用新型适用于多种尺寸规格复合材料筒的耐外压性能评价,适用于多种尺寸规格复合材料筒的耐外压性能评价,拓宽复合材料筒耐外压测试的压力测试范围,提高测试方法安全度与测试装置牢固度,降低安装难度,提高测试成功率。
本发明公开了一种耐寒耐磨高附着力耐溶剂型的改性聚己内酰胺复合材料及其制备方法,所述聚酰胺复合材料由括聚己内酰胺树脂、耐寒耐磨耐溶剂型增韧剂、抗磨剂、相容剂、附着力促进剂和其他助剂组成;复合材料的制备方法为按预设比例将上述原辅料加到双螺杆挤出机中熔融、挤出、造粒、干燥即得。本发明所制备的改性聚酰胺复合材料能够很好的耐受溶剂侵蚀,且与奥氏体不锈钢能够强力附着,在‑30℃仍能保持良好的冲击和耐磨性,经72h壬基酚聚氧乙烯醚水溶液浸泡后,无开裂且仍能保持较高的拉拔力,制备方法简单,易于工业化大规模生产。

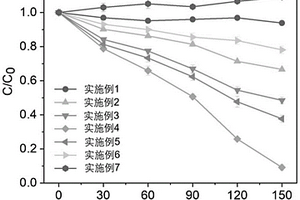

本发明公开了一种用于去除水体中藻类的氧化铋与铌酸铋复合材料及其制备方法和应用,制备方法包括以下步骤:将氢氧化钠、铋酸钠和水混合均匀,再加入Bi3NbO7,搅拌均匀,于170~180℃保温5~8h,离心,洗涤离心所得固体,干燥,得到氧化铋与铌酸铋复合材料,本发明所制得的氧化铋与铌酸铋复合材料可用于去除水体中的有害藻类,具有较好的氧活化能力及可见光响应能力,此外,氧化铋与铌酸铋复合材料的光生载流子重组率,加速了层间界面电荷分离和转移,使得其具有较高的光催化活性。

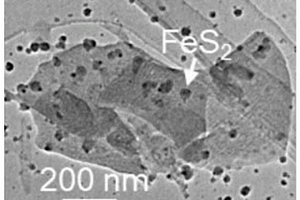

本发明属于水处理技术领域,具体涉及一种二硫化铁树脂复合材料及其制备方法和应用。本发明提供一种二硫化铁树脂复合材料,包括树脂以及分布在树脂孔隙中的二硫化铁,其中,二硫化铁与树脂的质量比为(0.1‑0.2):1,二硫化铁的粒径为5‑50nm。本发明提供的二硫化铁树脂复合材料理化性能稳定,抗干扰能力强,对水中的重金属具有高吸附容量,且易于分离。同时,二硫化铁分布在树脂孔隙中,还能有效避免二硫化铁的集聚,增强反应活性,另外,复合材料易于回收利用,经济性强。

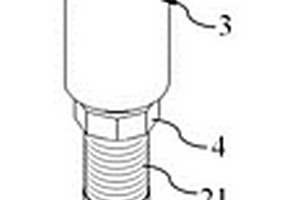

本发明公开了一种复合材料圆柱筒与带中心通孔端盖的无损拆卸具,包括支撑结构、连接杆,以及套设于连接杆外部的套筒;所述支撑结构包括端面与连接杆固定连接的基座,以及与基座通过铰链结构连接的多个支撑爪,支撑爪可自由旋转。本发明用于无损分离圆柱筒与其端盖,该拆卸具可以实现在保证复合材料圆柱筒内壁及端盖不受损的条件下,穿过端盖的中心通孔将端盖与复合材料筒体进行拆卸分离。同时,还可调整拆卸具长度应用于可变长度的复合材料圆柱筒拆卸。

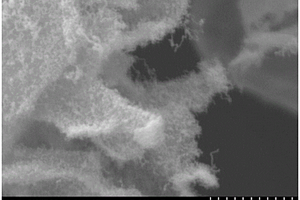

本发明公开通过气相沉积催化剂制备碳纳米管—石墨烯复合材料的方法,将石墨烯和二茂铁密封在不锈钢反应釜,通过升温和降温,以使催化剂二茂铁均匀地附着在石墨烯的表面,再将其放置于管式炉中,通过CVD生长碳纳米管;制备出碳纳米管—石墨烯复合材料。通过扫描电镜和透射电镜可看出二茂铁颗粒均匀的附着在石墨烯表面,颗粒尺寸在15~30nm左右。制备的复合材料,碳纳米管均匀地生长在石墨烯层间。由于这种负载催化剂的方法是通过将石墨烯置于二茂铁的蒸汽中,使石墨烯与催化剂充分接触,从而可以使催化剂均匀地附着在内外石墨烯表面上,从而为制备优良的复合材料做好了基础。
一种碳纤维环氧树脂基复合材料的表面导电层制备方法。其包括将碳纤维环氧树脂基复合材料欲制备导电层部位进行抛光、用热碱溶液除油、水清洗表面、微蚀与中和处理、水清洗表面、敏化、水清洗表面、活化、水清洗表面、化学镀铜、水清洗表面、电镀铜、水清洗表面、电镀金等步骤。本发明方法是通过机械和化学处理手段去除碳纤维环氧树脂基复合材料欲制备导电层部位包覆碳纤维的树脂从而使表面碳纤维露出,采用敏化、活化后的化学镀铜来提高镀层与碳纤维树脂基复合材料间的结合力,电镀铜来提高导电层的制备效率,电镀金来提高导电层的耐蚀性。本方法制备的导电层具有表面平整、均匀致密、低电阻、结合力高、耐蚀性好、工艺稳定性好、成本低等优点。

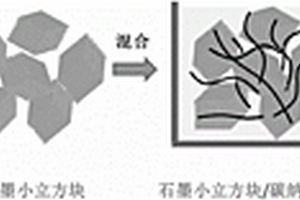

本发明涉及一种三维高导热碳基复合材料的制备方法,首先将二维石墨材料进行高温热压获得内部石墨晶格水平取向的石墨片材,此时的石墨片材沿水平方向具有高导热系数,将其切割为长宽高尺寸相等的石墨小立方块后,石墨小立方块趋于随机取向,经热压重新固结为石墨片材后,材料内部的石墨晶格在三维方向均有取向,因此在三维方向均有高导热系数。一维碳纳米材料的加入能够对复合材料中的石墨小立方块进行交联,进而增强复合材料的力学性能。本发明的基体原料二维石墨材料和一维碳纳米材料易得,材料的切割、复合与热压简单可控,三维高导热碳基复合材料沿平面方向导热系数达到100W/(m·K),沿厚度方向导热系数达到60W/(m·K)。
本发明公开了一种二氧化钛纳米线与硫化铅量子点复合材料的制备方法。该方法过程包括:将P25颗粒加入到NaOH溶液中,经水热反应、洗涤、干燥及煅烧得到二氧化钛纳米线;分别将PbCl2和S溶解到油胺中得到Pb和S的前驱体溶液,再将Pb的前驱体溶液与S的前驱体溶液混合,经淬冷、提纯,得到硫化铅量子点;将二氧化钛纳米线的甲苯和油胺的混合溶液与硫化铅量子点的甲苯溶液混合,经离心,取沉淀物分散在甲苯中,得到二氧化钛纳米线与硫化铅量子点的复合材料。本发明优点:制备工艺简单,所制得的复合材料硫化铅量子点在二氧化钛纳米线上分散均匀,使得二氧化钛的光谱响应范围拓宽到可见光和近红外区域,从而提高了该复合材料的太阳光转化效率。

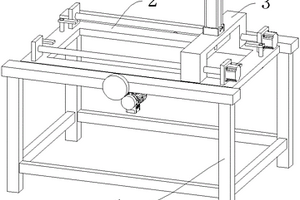

本实用新型公开了一种复合材料的抗液体冲击侵蚀性能的测试工装,包括用于支撑的底架装置,所述底架装置中间安装有用于倾斜复合材料的翻转装置,所述翻转装置上面设置有用于刮去水液的刮水装置。本实用新型所述的一种复合材料的抗液体冲击侵蚀性能的测试工装,通过刮水装置的设置,自动去除复合材料表面的水液,降低了人工劳动强度,通过翻转装置的设置,既方便水液下流,又方便竖起复合材料进行查验,通过翻转装置的设置,利用机械转动复合材料,省时省力。

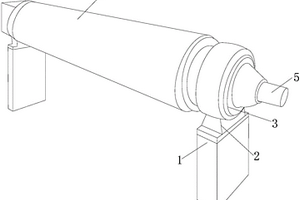

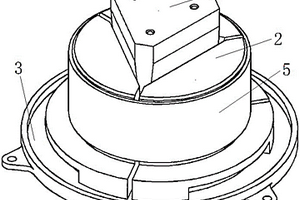

本实用新型公开了一种复合材料圆筒长期环向加载卡具,包括托盘、托盘上开设有的多个向外辐射式的条形导轨、每个条形导轨上滑动连接的膨胀块;多个所述膨胀块外部之间通过复合材料圆筒共同套设;多个所述膨胀块的中心之间围成加压孔,加压孔中安装有加压装置,所述加压装置在加压孔中向着膨胀块方向相对运动,产生的压力的径向分量推动膨胀块沿复合材料圆筒试件的径向移动,从而进行复合材料的性能试验测试。纤维增强复合材料圆筒长期环向加载卡具可实现圆筒试件的环向加载,合理设计压头与膨胀块尺寸能够保证试件长期稳定加载且环向应力均匀。为材料的耐久性评价提供基础。

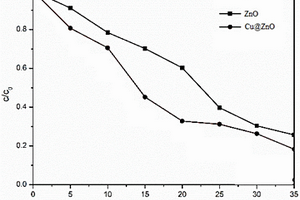

本发明公开了一种铜基底氧化锌复合材料及其制备方法和应用,所述铜基底氧化锌复合材料由铜基底和附着在铜基底上的花簇状氧化锌棒构成;所述复合材料通过以下方法制备:步骤1,按照摩尔比(1‑2):(0.2‑0.4):(0.2‑0.4)取十六胺、葡萄糖、氯化铜均匀分散于去离子水中,然后于100‑140℃下保温10‑16h,过滤干燥得到基底铜;步骤2,将所述基体铜中加入硝酸锌、六亚甲基四胺和去离子水,其中硝酸锌、六亚甲基四胺与步骤1中氯化铜的摩尔比为(0.2‑0.4):(1‑1.5):(1‑1.5),于90‑100℃下搅拌2‑6h,过滤干燥得到铜基底氧化锌复合材料。所述铜基底氧化锌复合材料、铜基底氧化锌复合银材料都具有良好的光催化技术对水体中污染物的有效去除的应用。

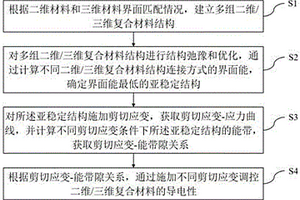

本发明属于电工材料领域,具体公开了一种通过外加剪切应变调控二维/三维复合材料导电性的方法,包括:根据二维材料和三维材料界面匹配情况,建立多组二维/三维复合材料结构;进行结构弛豫和优化,通过计算不同二维/三维复合材料结构连接方式的界面能,确定界面能最低的亚稳定结构;对亚稳定结构施加剪切应变,获取剪切应变‑应力曲线,并计算不同剪切应变条件下亚稳定结构的能带,获取剪切应变‑能带隙关系;根据剪切应变‑能带隙关系,通过施加不同剪切应变调控二维/三维复合材料的导电性。利用本发明方法可实现对二维/三维复合材料导电性的调控,揭示了外加剪切应变与材料电导率的关联,可为先进电工材料的设计制备提供理论与技术支持。
本发明涉及一种钙钛矿型光电转换复合材料溶胶及其制备方法,采用具有光敏活性的二酰亚胺和甲胺混合制备钙钛矿型光电转换复合材料溶胶,调节钙钛矿型光吸收材料的带隙和成膜性能。本发明钙钛矿型光电转换复合材料溶胶由卤化铅、二酰亚胺氢卤酸盐、甲胺氢卤酸盐、脱水催化剂、纳米氧化物和有机溶剂组成。采用本发明复合材料溶胶涂布形成的光电转换复合材料薄膜具有更好的电子或空穴载流子传输性能,可以扩展太阳光的光吸收波长范围和提高钙钛矿太阳电池的光电转换效率1.5%?2%。
一种碳纤维环氧树脂复合材料的表面处理方法。其包括将碳纤维环氧树脂复合材料与电极接触部位抛光、用热碱溶液除油、用水清洗表面、将表面放入浓硫酸和过氧化氢溶液中腐蚀、在热浓硝酸中进行粗化氧化、用水清洗表面、在表面涂覆一层导电胶并固化、对导电层表面进行抛光处理、用丙酮溶液清洗抛光表面等步骤。本发明的碳纤维环氧树脂复合材料的表面处理方法是利用机械和化学处理手段使碳纤维环氧树脂复合材料上与金属电极间接触的表面碳纤维端部尽可能多地向外露出,同时改善碳纤维的粘接性能,并用低电阻率导电胶填充纤维与树脂间空隙,以此来降低两者间的接触电阻。本方法具有工艺简单、接触电阻低、导电层与复合材料结合强度高等优点。
本发明属于电化学传感器领域,具体涉及一种用于非酶葡萄糖传感电极的T3C2TxMXene/CuMOF复合材料及其制备方法。以单层T3C2TxMXene作为基底材料,在T3C2TxMXene表面原位生长呈交联片状的CuMOF。该复合材料的制备方法主要包括以下三个步骤:合成单层T3C2TxMXene作为基底材料;室温下采用温和的方法合成CuMOF,过滤,保留结晶溶液;最后将单层T3C2TxMXene加入结晶溶液,室温静置得到T3C2TxMXene/CuMOF复合材料。本发明制备的复合材料,CuMOF呈交联片状原位生长在T3C2TxMXene的片层表面,且形貌均匀,比表面积大,具有高的电催化活性,具有对葡萄糖检测灵敏度高、特异性检测性强的优点,从而提高葡萄糖传感器的检测效果,具有良好的应用前景。

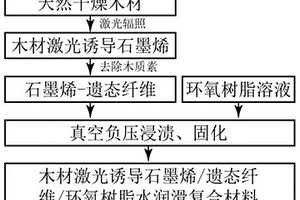

本发明提供了一种水润滑复合材料,包括树脂基体和纤维增强体,所述纤维增强体为木材遗态纤维。进一步优选的,本发明提供的水润滑复合材料包含石墨烯、遗态纤维和环氧树脂,所述石墨烯分布于所述遗态纤维材料的表面,石墨烯‑遗态纤维浸渍于所述环氧树脂。本发明提供的水润滑复合材料的木材表面改性石墨烯起到减摩的作用,利用天然木材纤维及其天然精细三维结构,即遗态纤维,进行环氧树脂机械性能的改善。利用木材纤维制备具有高强高韧、低摩擦性能的新型绿色环保的水润滑复合材料,是将植物纤维“蜕变”为高端科技新材料的一种全新应用。

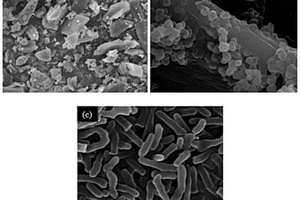

本发明提供了一种生物炭基三维复合材料及其修复高浓度铬污染土壤的方法,该生物炭基三维复合材料采用生物炭和间苯二胺进行负载、氧化、聚合得到;将该生物炭基三维复合材料与驯化得到的优势菌种一起用于修复铬污染土壤。该方法能够克服微生物修复周期长、对环境适应性差,普通生物炭的物理吸附无法从根本上消除污染物等缺点,两者协同效应可强化对污染土壤的实际修复效果,缩短修复运行周期。本发明所述生物炭基三维复合材料制备工艺简单、成本低、环保无二次污染、效果显著,大幅度提高Cr(VI)的还原速率,降低铬的迁移能力和生物有效性,提高土壤稳定性,同时增强土壤肥力并增加土壤微生物物种多样性。

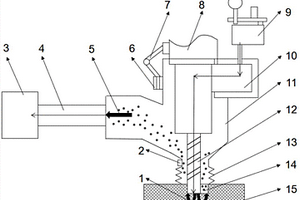

本发明公开了一种基于复合材料制孔加工主动排屑装置及方法,包括步骤:安装排屑装置;将复合材料装夹在机床加工台上;调整防逸屑罩体底部弹性伸缩装置至与复合材料工件相接触;将防逸屑罩体上的切屑出口通道的出口通过负压通道与负压生成装置连接;启动空气压缩装置和负压生成装置,然后启动机床加工。本方法能够有效降低加工过程中切削力、减小复合材料出口毛刺以及刀具的磨损。

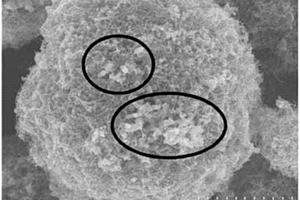

公开了一种纳米碳颗粒‑多孔骨架复合材料、其金属锂复合物、它们的制备方法及应用。纳米碳颗粒‑多孔骨架复合材料中,多孔骨架是直径1‑100微米的碳基多孔微球材料,或是具有微米尺度孔径分布的内部孔隙的多孔金属材料,纳米碳颗粒分布于碳基多孔微球材料或多孔金属材料的孔隙内及表面上。纳米碳颗粒‑多孔骨架复合材料与熔融金属锂混合形成锂‑纳米碳颗粒‑多孔骨架复合材料,存在于该材料中的纳米碳颗粒可以在电池循环过程中更好地传导锂离子,从而抑制金属锂枝晶的生成,提高电池的安全性和循环稳定性。
本发明公开了一种PVC复合材料生产用吸移传送装置,其结构包括钢座、安全夹头底座、安全夹头、PVC复合材料卷、传送装置,钢座为矩形上方与安全夹头底座固定连接,下方设于地面上,安全夹头底座设于钢座上方,安全夹头固定于安全夹头底座上方并设于钢座上方,安全夹头底座设于钢座、安全夹头之间,PVC复合材料卷设于安全夹头两端,传送装置设于PVC复合材料卷内部并与安全夹头两端相连接,传送装置设有气涨轴、槽洞、气囊、橡胶充气嘴,气涨轴为圆筒状与槽口活动连接。本发明的有益效果:设有橡胶充气嘴,防漏气效果佳,便于使用。
本发明提供的一种修复重金属污染土壤的复合材料的制备方法,成功合成了可以用于高效修复农田土壤重金属Cd的复合材料,对重金属Cd有更高的吸附量,更持久的钝化效果;并且所用材料廉价易得,有利于土壤重金属钝化修复在我国受污染的地区大面积推广应用;复合材料中的主吸附官能团巯基(—HS)、氨基及插层的DTPA可以高效络合重金属离子,并生成稳定的络合物,对污染土壤重金属的钝化修复可以达到较理想的效果;复合材料密度适中、颗粒较细,混合在土壤中较为均匀,增强了其适用性。
中冶有色为您提供最新的天津有色金属材料制备及加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
