安徽有色金属加工技术理论与应用

新能源汽车用锂电池组 1088

 0

本发明涉及新能源汽车技术领域，且公开了一种新能源汽车用锂电池组，包括单体电池，所述单体电池的两侧和底部均固定安装有加热板，所述加热板靠近单体电池负极电连接有温控开关，所述加热板和温控开关串联且与单体电池负极电连接，所述单体电池的背面固定安装有电箱。该新能源汽车用锂电池组，通过在低温条件下电池内部电阻大而加热板的电阻较电池电阻小，使得电流从加热板处通过并能在到达指定温度后自动断路，使得温度较低时进行较慢充电的过程中，先使加热板温度提高加热单体电池，提高单体电池内部电解液的流动性，使得低温条件下离子流动性增强，提高单体电池的充电效率，使得单体电池获得适宜温度下的电容量。

掺杂铌元素的锂离子电池钛酸锂负极材料及其制备方法 983

 0

本发明提供一种掺杂铌元素的锂离子电池负极材料及其制备方法,属于锂离子电池负极材料技术领域。该负极材料的化学式为:Li4Ti5-xNbxO12,其中x=0.05,0.1,是由锂源、TiO2和铌源混合制备而成,其制备方法是:将铌源、TiO2和锂源混合,在球磨机中研磨6-10个小时,接着将研磨所得混合物放入马弗炉中,在800-900℃下反应16-24小时,随后自然冷却到室温,即制得Li4Ti5-xNbxO12。本发明具有原料来源广泛、操作简便、可控性好、重现性高,避免了使用有机螯合剂,所得到的材料颗粒较小、粒径分布均匀、结晶度高,从而在降低材料制备成本的同时,提高了材料的电化学性能。

表面低锂离子含量的锂离子电池正极材料及其制备方法 943

 0

本发明公开一种表面低锂离子含量的锂离子电池正极材料，其特征在于：其由纳米氧化物和Li_x(Ni_aCo_bMn_c)O₂粉体按质量比为2‑12：1000经混合、烧结制得正极材料，所述正极材料的表面游离锂含量在1800ppm以下。本发明通过水洗和氧化物表面包覆改性来降低表面残碱含量，控制材料表面游离锂含量，同时能够稳定材料的晶体结构，提高材料循环稳定性及安全性能。本发明整个工艺流程简单，在水洗降残碱的过程中同步进行液相包覆方法，简化了工艺流程，同时液相包覆均匀性更好，易于规模化生产。

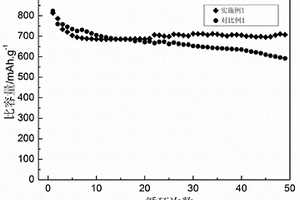

用作锂电池阳极的SnO&MoS2复合材料的制备方法 944

 0

本发明公开了一种用作锂电池阳极的SnO& MoS2复合材料的制备方法，包括步骤如下：将0.3‑0.5g的Sncl4·2H2O溶于20ml去离子水，超声搅拌1‑2小时；形成第一溶胶；将0.3g的Na2MoO4及0.5g的NH2CSNH2加入30ml的去离子水中，并加入1‑2g的分散剂C6H8O6Na，搅拌形成悬浊液；将上述第一溶胶缓慢加入该悬浊液，混合搅拌；然后将混合溶液置于高压釜中，加热至180‑200℃并保温20‑24小时，自然冷却；之后取出过滤、然后去离子水和乙醇反复清洗，然后干燥箱中70‑80℃烘干12‑15小时；然后置于炉管中，通入氢气/氩气混合气体，700℃‑800℃退火2‑3小时后，自然冷却至室温；然后在4M的HCl溶液中进行10‑12小时腐蚀清洗、去离子水及乙醇反复清洗，得到SnO& MoS2复合材料。本发明制得的SnO& MoS2复合材料，作为锂电池阳极材料时，电池能量密度达到900mAh/g。

锆掺杂改性的氧化镍钴锰锂/钛酸锂复合正极材料 716

 0

本发明公开了一种锆掺杂改性的氧化镍钴锰锂/钛酸锂复合正极材料。该正极材料首先用共沉淀法合成锆掺杂的氧化镍钴锰锂正极材料，然后采用钛酸锂活性电极材料对三元材料进行包覆。一方面可以提高电子电导率和离子电导率，提高电池的输出功率密度，而且还可以提高三元材料的结构稳定性。另一方面，通过包覆可以综合两种材料的优点，从而得到循环性较好、容量较高、能量密度较大的复合正极材料。

钪掺杂镍锰酸锂锂离子电池正极材料及其制备方法 834

 0

本发明公开了一种钪掺杂镍锰酸锂锂离子电池正极材料及其制备方法，制备方法包括以下步骤：将可溶性锂源、可溶性镍源、可溶性锰源、可溶性钪源和有机酸铵与水混合，配成混合溶液；将混合溶液搅拌蒸干得到凝胶；将凝胶进行干燥得到干燥凝胶；将干燥凝胶以2‑10℃/min的升温速率升温至300‑400℃，进行一次烧结3‑5h，随后以1‑3℃/min的升温速率升温至820‑900℃，进行二次烧结12‑20h，冷却、研磨、过筛，得到所述钪掺杂镍锰酸锂锂离子电池正极材料。本发明钪掺杂镍锰酸锂锂离子电池正极材料的制备方法，过程简单便捷，得到的正极材料放电比容量高，循环及倍率性能好，与电解液的界面膜阻抗小。

磷酸铁锂/碳包覆的核壳型磷酸锰铁锂复合正极材料及其制备方法 969

 0

本发明公开一种磷酸铁锂/碳包覆的核壳型磷酸锰铁锂复合正极材料，其组成通式为LiMnxFe1?xPO4/LiMnyFe1?yPO4/LiFePO4/C，其中，核材料的组成通式为：LiMnxFe1?xPO4，壳层材料的组成通式为LiMnyFe1?yPO4，包覆层材料的组成通式为LiFePO4/C，并且，0.8≤x≤0.9，0.2≤y≤0.4，同时，核材料所占重量百分数为60~80%，壳层材料所占重量百分数为15~30%，包覆层材料中磷酸铁锂所占重量百分数为3~7%，包覆层材料中碳所占重量百分数为2~3%。本发明采用共沉淀法与水热法相结合得到核壳型磷酸锰铁锂粒子，再与锂源、铁源、磷源、碳源混合后进行水热反应得到目标产物。采用本发明方法制得的产品颗粒球形形貌规则，并且极大程度地降低了正极材料中锰的溶解，电池的循环性能得到大幅度提升。

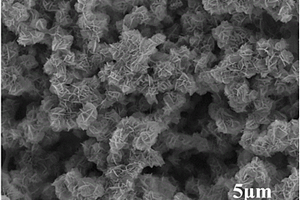

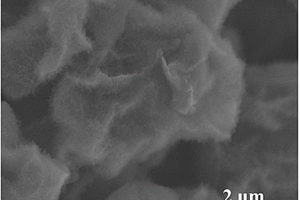

花状三氧化二铁纳米材料及其制备方法、锂离子电池负极及锂离子电池 921

 0

本发明涉及一种花状三氧化二铁纳米材料及其制备方法、锂离子电池负极及锂离子电池。花状三氧化二铁纳米材料由三氧化二铁纳米片组成的微纳米花构成，纳米片的厚度为5?10nm，微纳米花的直径为1.0?2.5微米，纳米材料的比表面积为57.8?95.6m2·g?1。制备方法步骤包括制备立方块状羟基锡酸铁前驱体、将前驱体转化处理、焙烧。本发明方法制备的微纳米花状三氧化二铁产品为红色粉体，属于菱方晶系，纯度高，比表面积大，作为锂电池负极材料与电解液接触充分，在嵌锂和脱锂反应过程中能显著缓解体积膨胀和收缩。产品质量好，性能稳定。

富锂材料及其制备方法、含该材料的锂离子电池 683

 0

本发明提供一种富锂材料及其制备方法、含该材料的锂离子电池，属于锂离子电池技术领域，其可解决现有的0.5Li2MnO3·0.5LiNi0.5Mn0.5O2正极材料和由其制备的锂离子电池的比容量、循环性能低下问题。本发明的0.5Li2MnO3·0.5LiNi0.5Mn0.5O2材料的制备方法包括共沉淀制备镍锰前驱体步骤、混料粉碎步骤、固相合成步骤。本发明通过选取适当的工艺参数获得了性能优良的镍锰前驱体并得到性能较好的富锂材料，从而使富锂材料和由其制备的锂离子电池的比容量和循环性能得到较大提高。本发明的富锂材料是由上述方法制备的。本发明的锂离子电池包括上述富锂材料。

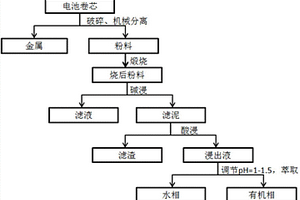

从废旧磷酸铁锂电池中回收锂的方法 1046

 0

本发明公开了一种从废旧磷酸铁锂电池中回收锂的方法，包括：将废旧磷酸铁锂电池拆解去壳，再对所得的电池卷芯粉碎、机械分离，得到粉料；在空气中进行煅烧，除去粉料中的碳；加入碱液中进行化学反应，对产物进行过滤得氢氧化铝沉淀物和滤泥；向滤泥中加入水并搅拌均匀后，再加入强酸进行反应，过滤得锂溶液；调节锂溶液pH，用萃取剂萃取锂溶液中少量的铁，保留萃取后的水相；调节水相pH，加入磷酸钠固体得到磷酸锂沉淀。本发明的锂以磷酸锂的形式回收，回收工艺简单，对电池卷芯进行直接处理，处理工艺效率高，适用大规模的工业生产。

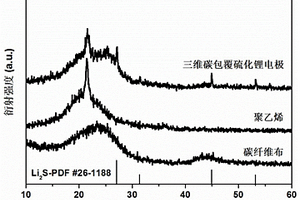

用于锂-硫电池的碳包覆硫化锂复合电极及其制备方法 852

 0

本发明提供了一种用于锂‑硫电池的碳包覆硫化锂复合电极及其制备方法，该制备方法包括如下步骤：首先在微米或纳米级的硫酸锂颗粒表面包覆一层聚合物，制备出核壳结构的硫酸锂@聚合物复合材料；然后将其与导电剂和粘结剂混合调浆，涂覆在三维多孔导电基体上，得到硫酸锂@聚合物复合电极；最后对硫酸锂@聚合物复合电极进行热处理，直接制备出碳包覆硫化锂复合电极。本发明的制备方法一步直接实现硫化锂纳米粒子的合成及其可控碳包覆以及碳包覆硫化锂复合电极的制备，从而有效抑制多硫化锂的溶解和穿梭效应，提高硫化锂电极的导电性和稳定性。

以硅基材料为负极材料的锂离子电池用电解液及锂离子电池 892

 0

本发明公开了一种以硅基材料为负极材料的锂离子电池用电解液及锂离子电池，该电解液包括：锂盐、非水有机溶剂、成膜添加剂，其中，所述非水有机溶剂包括碳酸乙烯酯，所述成膜添加剂包括三（五氟苯基）硼烷。该电解液中的TPFPB作为SEI膜的成膜添加剂，有助于在负极材料表面形成稳定完整的SEI膜，减弱硅基材料作为负极材料时的硅的体积效应引起的粉化现象，且TPFPB会通过SEI膜释放出来自由移动的锂离子，这样就会抵消掉SEI膜的形成过程中消耗的部分锂离子，减少锂离子消耗，提高充放电效率和循环性能。且TPFPB的结构特点决定了其自身比较稳定不容易分解，提高了电解液的寿命。

锂离子动力蓄电池模组固定架及锂离子动力蓄电池组总成 753

 0

本实用新型公开了一种锂离子动力蓄电池模组固定架及锂离子动力蓄电池组总成，其中，该锂离子动力蓄电池模组固定架包括主体、拉杆和线束固定座；其中，主体上设置有拉杆孔，拉杆与拉杆孔配合；线束固定座固定设置在主体上。本实用新型提供的锂离子动力蓄电池模组固定架及锂离子动力蓄电池组总成，实现了电池组的轻量化，提高了对电池模组的固定强度；同时，通过线束固定座的设计，实现了对电池组上线束的固定管理，保证了电池系统的安全性。

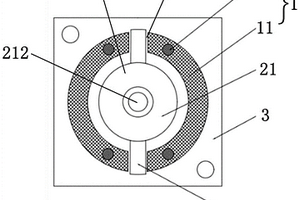

锂电池电芯浸润装置及锂电池制造系统 939

 0

本实用新型涉及电池技术领域，具体提供一种锂电池电芯浸润装置及锂电池制造系统，本实用新型的锂电池电芯浸润装置包括：电芯浸润装置本体，电芯浸润装置本体设置有电解液容纳腔，且电芯浸润装置本体上设置有至少一个用于限位锂电池电芯的第一开口，以使得锂电池电芯通过第一开口限位后进入电芯浸润装置本体的电解液容纳腔内。通过利用第一开口对锂电池电芯限位，可将电芯直接浸润在电解液中，实现快速、充分地浸润，且通过第一开口对锂电池电芯限位能够实现对锂电池电芯的灵活拿取以及固定，并保证电芯顶盖不被电解液污染，此外该装置结构简单，能够将浸润工序和注液工序结合，有利于提高浸润效率并降低了注液以及浸润的成本。

钛酸锂生产用钛白粉和碳酸锂混合物的二次研磨机构 966

 0

本实用新型公开了一种钛酸锂生产用钛白粉和碳酸锂混合物的二次研磨机构，涉及钛酸锂生产技术领域。该钛酸锂生产用钛白粉和碳酸锂混合物的二次研磨机构，包括外壳和入料软管，所述外壳底部的两侧均设置有出料电控阀门，所述外壳内开设有施压腔，所述施压腔内腔的顶部固定设置有伸缩杆。该钛酸锂生产用钛白粉和碳酸锂混合物的二次研磨机构，通过使用多个空腔和通道的结构，实现在加料过程中逐渐进行研磨和出料操作(而非现有技术中的，先将原料全部加入，再进行混合，混合后再出料)，可以很好的在保证研磨效果的前提下提高工作效率，避免了由于单次加料过多或过少而导致的研磨效果不佳或研磨效率低下，有利于机械化生产的进行。

锂离子电池负极极片进行预锂化的方法及装置 832

 0

本发明提供一种锂离子电池负极极片预锂化的方法及装置，其方法是先在惰性气氛条件下，将负极极片和金属锂片依次间隔地浸于电解液中，使负极极片和金属锂片一一对应但不接触；再将负极极片和金属锂片分别通过导线与电源正、负极连接，对负极极片进行充电，其充电电流为0.05~2.0C；取出负极极片并进行干燥，即得预锂化的负极极片。本发明使用“湿法预锂化”，成本低、生产安全性高；且可对电极极片均匀的预锂化，提高电池的首次效率和能量密度。

混合负极的锂离子电池及其化成分容方法 864

 0

本发明公开了一种混合负极的锂离子电池及其化成分容方法，锂离子电池的负极由石墨和碳酸锂混合制成。由石墨和碳酸锂混合负极制成的锂离子电池兼具了两者的优势，但与单一的负极材料不同的是在充放电过程中有两个充放电平台，平常的化成分容方式对混合负极组成的锂离子电池难以适用，不能充分发挥出混合负极的优势，本发明提供了一种混合负极的锂离子电池化成分容方法，采用阶梯式化成的方式，兼顾混合负极两种材料的特性，能够在石墨负极表面形成稳定的SEI膜同时兼顾碳酸锂的较高的嵌锂电位，从而提高电池的容量以及循环特性。

近立方体磷酸钒锂及其制备方法、锂离子电池及其电池正极 746

 0

本发明公开了近立方体磷酸钒锂及其制备方法、锂离子电池及其电池正极，该制备方法为(1)将钒源和还原剂加入去离子水中搅拌溶解，接着加入磷源和硝酸锂继续搅拌以制得溶液A；(2)将十六烷基三甲基溴化铵(CTAB)搅匀分散到去离子水中得到溶液B；(3)将溶液B逐滴滴加到溶液A中，接着加入乙二醇和尿素搅拌22‑25h以制得溶液C；(4)将溶液C进行水热反应以制得前驱体；(5)将所述前驱体置于惰性气体保护气氛下进行煅烧以制得近立方体磷酸钒锂。该方法工艺简单，合成途径简单可控易于对材料的形貌和尺寸进行围观调控，制得的近立方体磷酸钒锂是优异的锂离子电池正极材料使得由该电池正极组装的锂离子电池具有大的放电比容量。

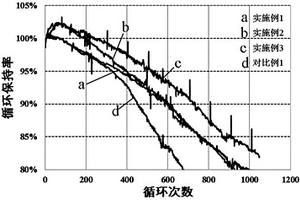

高电压锂离子电池电解液及锂离子电池 1058

 0

本发明公开了一种高电压锂离子电池电解液及锂离子电池，涉及锂离子电池技术领域，包括以下组分：锂盐、噻吩并丁二酸二氟硼酸锂类添加剂、其它功能添加剂、非质子类有机溶剂。本发明通过在电解液中添加噻吩并丁二酸二氟硼酸锂类化合物，能够在正负极表面形成具有良好离子通过率、高电压下稳定的、致密的界面钝化膜，其一方面覆盖正极的活性位点，防止正极与电解液反应产气，另一方面防止溶剂化锂离子的嵌入对石墨负极结构的破坏，具体体现于可以改善电池在高电压下高温存储胀气、循环性能，而且循环过程中阻抗增长率低。

锂离子电池及包含该锂离子电池的车辆 966

 0

本实用新型涉及电池技术领域，具体提供一种锂离子电池及包含该锂离子电池的车辆，旨在解决现有的锂离子电池内部空间损失大，导致电芯能量密度下降的问题。为此目的，本实用新型的锂离子电池包括电池罐、第一卷芯组件和第二卷芯组件，第一卷芯组件设置在电池罐内，第二卷芯组件设置在第一卷芯组件的中心孔内；第一卷芯组件包括第一正极耳和第一负极耳，第二卷芯组件包括第二正极耳和第二负极耳；沿第一卷芯组件的径向，第一正极耳的正投影与第二正极耳的正投影至少部分重叠。本实用新型通过将尺寸较小的第二卷芯组件放置于尺寸较大的第一卷芯组件的中心孔内，从而能够减小锂离子电池的内部空间损失，进而提高电芯的能量密度。

锂离子电池镍锰酸锂材料的改性方法 660

 0

本发明公开了一种锂离子电池镍锰酸锂材料的改性方法，包括纯相镍锰酸锂前驱体的制备、锶铁钼溶液的制备、将纯相镍锰酸锂前驱体加入到锶铁钼溶液中反应、干燥形成凝胶；将凝胶研磨后在空气气氛下于750?1000℃煅烧4?12h，降温至500?700℃保温4?10h退火处理，即得锶铁钼包覆的镍锰酸锂复合材料。本发明使锶铁钼有效的包覆在镍锰酸锂材料的表面，提高锂离子电池首次库仑效率，改善锂离子电池的循环及倍率性能。同时该包覆层能抑制锰的溶解，减少正极材料在高电压下的副反应发生，保护电极材料的结构稳定性。

铝包覆的锂电正极材料钴酸锂及其湿法包裹制备工艺 909

 0

本发明涉及二次电池储能材料新领域，特别涉及一种铝包覆的锂电正极材料钴酸锂及其湿法包裹制备工艺。铝包覆的锂电正极材料钴酸锂，具有层状岩盐结构，即α-NaFeO2结构，其化学式是LiaCo（1-b）AlbO2，其中，1.00≤a≤1.01，0≤b≤0.005。选择三异丙氧基铝做为铝离子的引入源，溶解于异丙醇中，在液相状态下对物料进行湿法混合及铝离子的包覆。本发明制备的铝包覆的锂电正极材料钴酸锂，可以改善钴酸锂铝包覆的均匀性，提高材料的稳定性，进而提高锂离子电池的循环性能、安全性能。

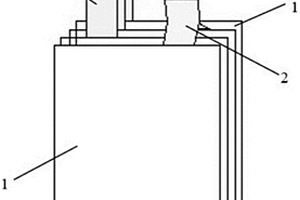

锂离子电池负极极片及锂离子电池 1110

 0

本实用新型公开了一种锂离子电池负极极片及锂离子电池，属于锂离子电池极片技术领域。它包括负极金属箔、负极涂层、第三极耳以及第四极耳，负极涂层涂覆在负极金属箔上，第三极耳与第四极耳分别设置在负极金属箔上，且第三极耳与第四极耳的宽度不同。减少锂离子电池内部的产热和散热。

掺杂富锂锰基正极材料及其制备方法、锂离子电池 656

 0

本发明提供一种Li1.5Ni0.25-x/2Mn0.75-x/2MxO2.5材料及其制备方法、含该材料的锂离子电池，属于锂离子电池技术领域，其可解决现有的掺杂富锂锰基正极材料和由其制备的锂离子电池的成本高或循环性能差的问题。本发明的Li1.5Ni0.25-x/2Mn0.75-x/2MxO2.5材料的制备方法包括共沉淀制备三元复合物步骤、三元复合物预处理步骤、固相合成步骤。本发明通过选取适当的工艺参数获得了性能优良的掺杂富锂锰基正极材料，从而使该材料和由其制备的锂离子电池的成本低、循环性能优良。本发明的掺杂富锂锰基正极材料是由上述方法制备的。本发明的锂离子电池包括上述掺杂的富锂锰基正极材料。

锂电池正极合浆溶剂、使用该溶剂的锂电池正极浆料的制备方法 999

 0

本发明提供一种锂电池正极合浆溶剂、使用该溶剂的锂电池正极浆料的制备方法，涉及电池技术领域。本发明锂电池正极合浆溶剂为N, N?二甲基乙酰胺、二甲基亚砜、四甲基脲、磷酸三甲酯混合而成的混合溶剂，本发明锂电池正极合浆溶剂可以应用于锂电池的正极合浆工艺，原料价格低，绿色环保且安全性能良好，分解不会产生刺激性或有毒的气体，不会危害人体健康或带来环境污染，易于回收，性能良好，无吸湿性，可推广应用，将会带来可观的经济效益和社会效益。

锂电池生产用来料检测设备 783

 0

本发明公开了锂电池生产用来料检测设备，所述来料检测设备包括用于扫描锂电池条码的扫描装置和用于放置扫描后锂电池的编码托盘；包括用于扫描编码托盘的条码的扫码器；包括设于所述一侧将扫描后锂电池放置到编码托盘内的；包括测试编码托盘内锂电池电压容量及内阻的化成装置；还包括和所述扫描装置、扫码器及化成装置分别连接的控制装置；本发明不仅来料检测效率高，且能够保证锂电池质量可靠性。

无需化成的锂离子电芯预锂化方法及装置 914

 0

本发明提出了一种无需化成的锂离子电芯预锂化方法及装置，预锂化方法首先是在低湿环境下，在电芯长度方向两侧固定预锂化膜后置于注有电解液的真空腔中，浸润时间为T；然后将电芯负极作为正极、预锂化膜作为负极与测试柜连接进行预锂化。本发明预锂化方法可以非常大的简化预锂化电芯的制作工艺，整个流程安全、环保；预锂化成本低，可操作性强；同时，预锂化效果好，有效的提高电池的能量密度以及首次充放电效率。

锂离子电池正极预锂化剂及其制备方法和应用 958

 0

本发明公开了一种锂离子电池正极预锂化剂及其制备方法和应用，涉及锂离子电池技术领域，所述正极预锂化剂为Li_x(Cu_yFe_z)O₂，其中x+y+z＝1，0<x<1，0<y<1，0<z<1；其制备方法是将锂盐、铜盐和铁盐按比例溶于溶剂，得混合液；将混合液搅拌至溶液蒸干，得到干凝胶；将干凝胶经研磨后在惰性气氛下进行高温固相反应，即得Li_x(Cu_yFe_z)O₂预锂化剂。本发明通过掺杂三价金属元素Fe引入高浓度的锂空位，所得Li_x(Cu_yFe_z)O₂材料的首次充电比容量为200～300mAh/g、首次库伦效率为2～5％，是一款优异的正极预锂添加剂。将该预锂化剂添加到正极材料中，其在首圈充电过程中脱出的锂离子在负极表面形成SEI膜，可提高正极克容量发挥和全电池的首效。

锂离子电池极片及具有该极片的锂离子电池 904

 0

本实用新型公开了一种锂离子电池极片及具有该极片的锂离子电池，属于锂离子电池领域。它包括金属箔片、PTC功能件、涂层以及保护层，金属箔片包括刻痕结构以及非刻痕结构，非刻痕结构数量为两段以上，相邻非刻痕结构之间设置有一个刻痕结构，PTC功能件置于刻痕结构中，涂层涂覆在非刻痕结构外侧，保护层包裹在涂层外侧。本实用新型能锂离子电池极片通过刻痕安全结构和PTC功能件的复合使用，解决电池的过流过充问题，同时通过涂层增加极片的导电特性，通过保护层保护涂层以及金属箔片，增加锂离子电池的循环性能。

用于锂离子电池隔膜涂覆的陶瓷浆料及含该陶瓷浆料的锂离子电池隔膜的制备方法 616

 0

本发明提供了一种用于锂离子电池隔膜涂覆的陶瓷浆料及含该陶瓷浆料的锂离子电池隔膜的制备方法，陶瓷浆料是由无机绝缘体16份、水性粘结剂LA133?30?40份、分散剂3份和水50?100份制备而成。先将无机绝缘体、分散剂和水按配比加入球磨机中进行球磨3?10小时，再加入水性粘结剂LA133，继续球磨分散2?5小时，得陶瓷浆料；最后使用涂覆机将陶瓷浆料均匀涂覆在基膜表面，然后经烘干得锂离子电池隔膜。本发明将水性粘结剂LA133用于陶瓷浆料中，只需简单地球磨即可，并可将所得的陶瓷浆料能直接涂覆在锂离子电池隔膜表面，其附着性，并增强了锂离子电池隔膜的安全性能。
