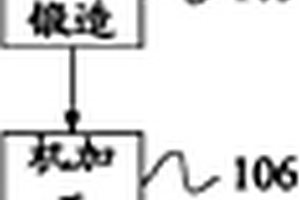

本发明公开了一种铝锂合金圆盘形锻件生产方法,其在一火锻造之后对锻件进行等分,之后对等分后的锻件进行二火锻造,使得锻件在纵向、横向以及高向三个方向的变形量更加均衡,避免了因锻件在单一方向上的变形量过大而导致的三向性能失衡;同时,采用等分锯切和两次锻造的工艺方式,使得锻造后的锻件合金组织中所含的锆化物不会形成片层状组织,从而在保证锻件横向和纵向性能的前提下,大大提高了锻件的高向延伸率,并有效提高了其高向延伸率的均匀性。
本发明涉及一种用锂生产中产生的废氯气生产漂白剂的装置及方法,其装置包括有氯气收集器、吸收塔、碱贮罐和搅拌槽,收集器安置在电解槽阳极上,收集器上端出口通过管道连接吸收塔底部进气口,吸收塔顶部出气口连接碱贮罐进气口,碱贮罐下设置有搅拌槽,搅拌槽底部设置有出料口;生产漂白剂的方法,包括1)将废氯气的收集在全密封的电解槽中,在电解槽的阳极上端联结一个收集器,在1*10-3~9*10-2负压下将废氯气引出槽外;2)在碱贮罐中配制足量的碱液,在搅拌槽下不停的搅拌;3)将废氯气通入碱贮罐与碱液进行反应,生成次氯酸钠和氯化钠的混合液体。采用被技术方案的装置和方法,一方面节约原氯资源,另一方面,又可以给漂白麻布等工业漂白提供了原料。
本实用新型公开了一种用于锂电池全自动卷绕机的电芯除尘装置,包括机体、调节器和移送器,所述机体的外壁安装有进料箱,所述进料箱的外壁安装有一号风机,所述机体的内壁贯穿安装有两组转轴,所述机体的顶部安装有吸尘器,所述机体的外壁安装有移送器。本实用新型通过安装有调节器和吸尘器对工件进行全方位的除尘,电芯经传送带传送至机体的内部后,气缸工作推动限位板移动对电芯进行限位,限位板对电芯进行限位后,吸尘器工作经管道使吸尘头产生吸力对电芯表面的粉末进行清理,同时使驱动机的输出端转动带动电芯转动位置,电芯转动后吸尘头可以对电芯不同的位置的粉末进行清理,达到可以全方位对电芯表面存在的粉末进行清理的目的。

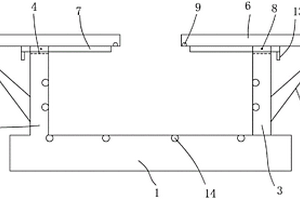

本实用新型公开了一种锂电池涂布用调节型垫片结构,包括垫片本体,垫片本体包括安装底板,在安装底板的顶面两端一体成型有左支板和右支板,在左支板和右支板的顶面均设置有燕尾形滑槽,还设置有结构相同的左承载板和右承载板,在左承载板和右承载板的底面开设有燕尾形滑块,燕尾形滑块设置在燕尾形滑槽内,在左承载板和右承载板的侧面设置有与燕尾形滑槽相连通的锁位螺杆,在左承载板和右承载板内开设有浆料喷口,在左支板和右支板的外壁上一体成型有倾斜支撑板。本实用新型的结构设置合理,其可以根据需要调节左支板和右支板之间的距离,通用性强,有利于提高其适用范围,使用稳定可靠,适用性强且实用性好。

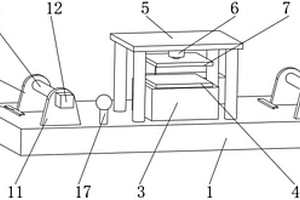

本实用新型公开了一种锂离子电池隔膜生产用击穿电压检测装置,包括底板、对隔膜进行检测的检测装置、对隔膜进行输送的输送装置和控制器,所述检测装置包括固定在底板顶端中部的支撑板、固定连接在支撑板顶端的固定金属板、位于固定金属板上方的活动金属板、驱动活动金属板运动的气缸以及放置在底板顶端的击穿电压测量仪,所述固定金属板和活动金属板均通过导线和击穿电压测量仪连接。本实用新型中,通过气缸驱动活动金属板进行运动,配合固定金属板和击穿电压测量仪,即可对隔膜的击穿电压进行测量,同时通过输送装置带动隔膜进行运动,实现了对较长长度的隔膜中单个区间内的隔膜的击穿电压的测量,测量结果准确且降低了人工检测强度。

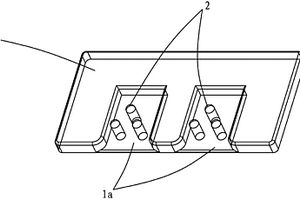

本实用新型公开了一种方型锂离子叠片电池叠片辅助工具,包括基板(1),所述基板(1)上并排开有两个槽(1a),该两个槽(1a)的一端与基板(1)其中一个侧面贯通。本实用新型结构简单,实现了快速定位,快速叠片,不会出现错位的现象,定位非常准确,大大提高了生产效率,也大大提升了电池的安全性能。

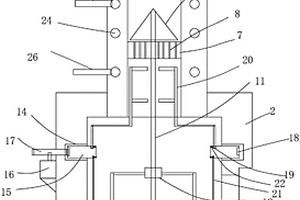

本实用新型公开了一种锂电池负极材料除杂装置,包括底座,固定在底座上的下壳体,在下壳体的顶部固定有上壳体,在上壳体的内壁上固定有研磨板,在研磨板上均匀开设有圆形筛孔,在研磨板的顶面设置有活动磨板,活动磨板为圆锥板,在底座上固定有驱动电机,在下壳体内设置有安装圆环,安装圆环通过锁位螺钉固定在轴杆上,在下壳体的内壁上开设有环形槽,在环形槽内设置有圆环体,在下壳体的外壁上固定有控制电机,在控制电机的主轴上固定有驱动齿轮,在圆环体的外环面上均匀开设有齿槽,还设置有下磁铁棒和上磁铁棒。本实用新型的结构设置合理,可以快速有效的实现对物料中除去铁屑等杂质,有利于提高后续加工的质量,适用性强且实用性好。

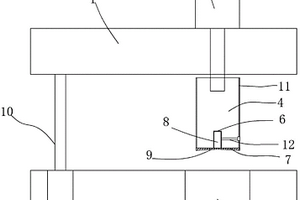

本实用新型公开了一种圆柱锂电池绝缘型封口装置,包括封口上模部件和封口下模部件,在封口上模部件上固定有驱动电机,在驱动电机的主轴上固定有封口上模头,在封口下模部件的顶面开设有模腔,在封口上模头内开设有底面开口的卡扣圆孔,还设置有绝缘底板,在绝缘底板的顶面一体成型有卡扣柱杆,卡扣柱杆的直径与卡扣圆孔的直径相同且卡扣柱杆插卡在卡扣圆孔内固定,此时绝缘底板的顶面贴合在封口上模头的底面上,绝缘底板的直径与封口上模头的直径相同。本实用新型的结构设置合理,可以有效的隔绝电池的正负极,有利于提高生产的效率,并且不会导致电池短路,提高了加工的安全性,同时也方便进行绝缘底板的拆装更换,适用性强且实用性好。

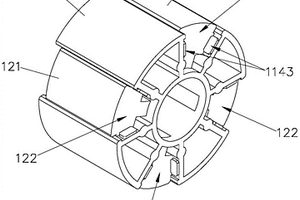

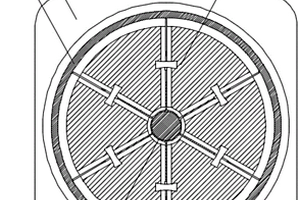

本实用新型公开了一种防皱卷筒及采用该防皱卷筒的锂电池隔膜卷筒,所述防皱卷筒包括筒体以及嵌设在筒体侧面上的伸缩机构;所述伸缩机构的外侧壁与所述筒体的外周侧壁配合,用于卷绕待卷绕的产品;所述伸缩机构可在外力作用下沿着筒体的径向靠近或远离所述筒体的外周侧壁;本实用新型通过外力驱动伸缩机构沿着筒体的径向移动,实现卷筒的卷绕直径灵活可调,可以适应薄膜状产品内部应力的变化进行调节,解决产品应力释放过程中起皱的问题。

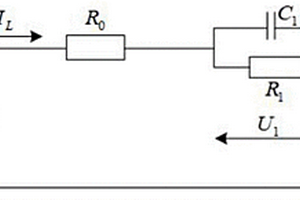

本发明涉及一种基于集员滤波的锂电池电荷状态估计方法,属于电池管理技术领域。该方法包括以下几个步骤:S1:采用Thevenin模型建立等效电路模型,由基尔霍夫定律推导等效电路模型的电压电流方程;S2:利用测得的电压,电流信号及最小二乘法进行电池模型参数辨识;S3:跟踪因为电池老化损坏和负载等复杂情况变化导致的参数变化,通过模型参数的在线矫正,因为变化的负载等情况导致的电池模型误差就能够得到相应的补偿;S4:采用椭球集员估计算法,获得更为精确的被估计值,得到更准确的状态估计结果。

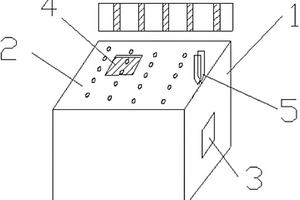

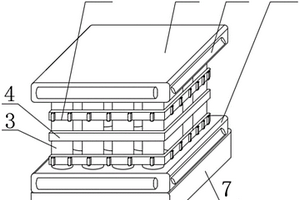

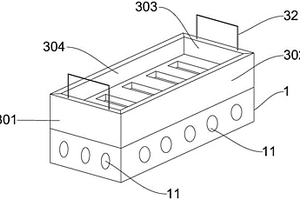

本实用新型涉及一种锂离子电池壳体烘干装置,包括进风箱体和设于所述进风箱体上方的烘干机构,所述进风箱体的四周侧壁设有若干进风口,所述进风箱体的顶板设有若干出风口,所述烘干机构包括挡板和烘干台,所述烘干台包括上下设置的烘烤板和盛放架,所述盛放架架设在所述挡板的内壁,所述烘烤板设有若干凹槽,所述凹槽的内部设有导热层,电池壳体内置于所述凹槽中。本实用新型结构简单,拆装、使用便捷,且通过在烘烤板内设置凹槽,将需要干燥的电池壳体置入其中,全方位包围电池壳体,有效地去除电池壳体的水分,本实用新型通过在凹槽内设置导热层,使得凹槽内壁发热均匀,有效地去除电池壳体各个角落残留的水分。

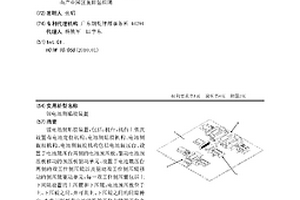

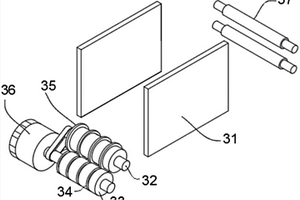

锂电池侧贴胶装置,包括:机台,机台上依次设置有电池定位机构;电池侧贴胶机构;电池侧辊胶机构,电池侧辊胶机构包括电池辊压台、设置于电池辊压台两侧的电池预压板,驱动电池预压板移动的预压板驱动单元、设置于电池辊压台两侧的双工位侧压辊以及驱动双工位侧压辊移动的侧压辊驱动单元;每一双工位侧压辊包括上下间隔设置的上压辊和下压辊,电池预压板位于上、下压辊之间,并可从上、下压辊之间的间隙伸出。本实用新型在电池的贴胶工位和辊胶工位之前设置电池定位机构,电池定位机构可以贴胶和辊胶前先对电池进行位置规正,使由上一工序流转过来的电池摆正,而且双工位侧压辊可以提高贴胶良率和贴胶稳定性,使电池保持平整的外观,提高了产品良率。

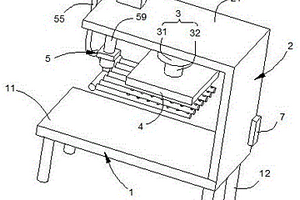

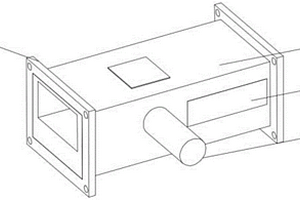

本实用新型公开了一种用于锂离子电池极片或极耳的切片设备,包括机台,所述机台具有一个向上的供极片或极耳放置的水平设置的承托面,还包括安装于所述承托面上的支架,所述支架具有一个设置于所述承托面上方的水平的安装板,所述安装板向下安装有伸缩装置,所述伸缩装置的下端连接有切片机头,所述切片机头的底面间隔设置有沿同一方向延伸的若干刀片,其特征在于,所述切片设备还包括设于所述承托面和所述伸缩装置之间,并用以对所述切片机头的切片端散热的冷却装置。本实用新型通过冷却装置减少切片端上的刀片因为受热而变形的可能,保持刀片的完整性,从而减少电池极片或极耳在切片时出现的毛刺、扯料等问题。

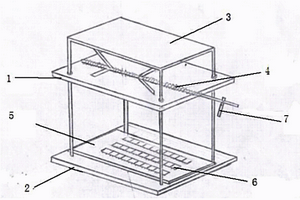

本实用新型公开了一种锂电池检验用压力测试装置,包括装置外套的下端焊接有限位板,所述限位板的中部位置套接有转动把手,所述转动把手的上端焊接有中心轴,所述中心轴的外侧缠绕有多个连接绳,所述限位板的上端开设有多个移动槽,所述移动槽的内侧通过开设的卡槽卡接有移动块,所述移动块的一端焊接有顶针,所述移动块的另一端焊接有压块;本实用通过设置的限位板及其相匹配的辅助结构,能够提供一种简便的压力测试装置,其结构较为简单,且装置整体较小,能够适用于家庭和小型店铺,在进行使用时,能够提供一定的压力测试范围,提供能够明显感知到的压力测试方式,具备一定的实用性。
本实用新型涉及电池生产相关设备技术领域,尤其为一种锂电池电极片涂布装置,包括烘干室,所述烘干室的上表面固定安装有两个相互对称的固定块,所述烘干室的前侧面上安装有输送装置,所述输送装置包括固定安装在所述烘干室前侧面上两个相互对称的固定板,所述烘干室的后侧面上设有方向调节装置,所述方向调节装置包括固定安装在所述烘干室的后侧面上的若干个弧形块,本实用新型通过设置输送装置实现多批量输送电极片,解决了一般的电极片涂布装置其生产效率低的问题;其次通过设置涂布滚筒实现双面涂布,解决了一般的电极片涂布装置只能单面涂布的问题;最后通过设置方向调节装置,有利于电极片的收集,解决了一般电极片涂布装置不便收集的问题。

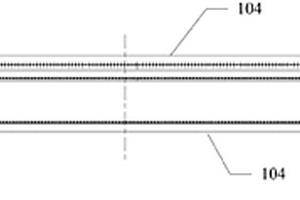

本实用新型实施例公开了一种铸造铝锂合金扁锭的冷却装置,用于提高铸造时冷却水套出水量的均匀性。本实用新型实施例的冷却装置包括:冷却水套本体,冷却水套水封板及冷确水套均水板,所述冷却水套本体包括成对的大面腔体和成对的小面腔体,所述冷却水套本体的腔体底部由所述冷却水套水封板密封,所述冷却水套本体的腔体的外侧面与内侧面之间置有所述冷却水套均水板,用于第一次冷却水排水的排水口与用于第二次冷却水排水的排水口均位于冷却水套本体上。

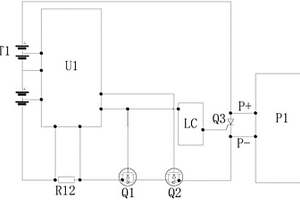

本实用新型公开了一种锂电池保护板过充保护失效后的二次过充保护电路,在原有电路基础上加入了逻辑电路和可控硅整流器,可控硅整流器由逻辑电路控制,当逻辑电路检测到电池总压超过设定电压时,首先关闭放电N型MOS管,然后打开可控硅整流器,将充电器的正极和负极短路,这样就可以防止充电器与电池之间形成回路。此时充电器输出短路,触发充电器短路保护,充电过程结束。

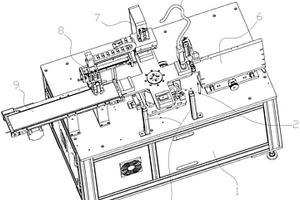

本实用新型提供了一种软包装锂电池OCV测试一体机,包括主机箱,所述主机箱上表面安装有转盘机构,所述转盘机构包括呈十字形的承载台,所述承载台四角均设置有电池载具,所述转盘机构四周的主机箱上依次安装有两根立柱、喷码机构、电压内阻测试机构和夹取机构,四个所述电池载具分别与两根立柱、喷码机构、电压内阻测试机构和夹取机构呈对应设置,所述夹取机构下方对应设置有输送机构,所述输送机构安装在主机箱表面,该一体机所需的人工少,能够自动化的检测电池内阻以及电压,同时还能够在电池表面进行喷码。

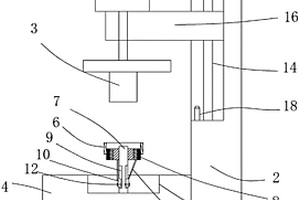

本实用新型公开了一种圆柱锂电池电池壳用调节型封口装置,包括底座,在支撑架上设置有收口模头,在底座的顶面固定有加工平台,在加工平台的顶面开设有底模固定腔,在底模固定腔内固定有收口底模,在收口底模的中心固定有顶芯,收口底模内设置有至少三个圆筒柱,三个圆筒柱与顶芯同心设置且依次贴合组成收口底模的模底,在顶芯的底壁上开设有竖向滑槽,在竖向滑槽内均固定有调节滑块,圆筒柱的底端通过筋杆固定在调节滑块上,在调节滑块上设置有锁位螺杆。本实用新型的结构设置合理,其不但可以根据需要调节收口底模的大小,以满足不同情况的使用需求,也有利于降低加工成本及维护更换成本,也可以降低管理成本,适用性强且实用性好。

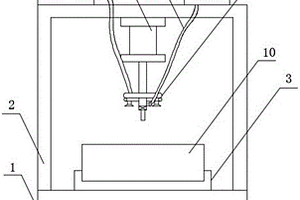

本实用新型公开了一种用于方形锂电池的补液装置,包括底座、机架和固定夹,所述机架固定安装于底座上端,所述固定夹固定安装于底座上端靠近轴心处,所述机架底端靠近轴心处固定安装有电动伸缩杆,所述电动伸缩杆输出端固定安装有固定盘,所述固定盘底端表面固定安装有吸气管,所述吸气管底端表面固定安装有气嘴;本实用新型通过安装的净化筒,HEPA高效过滤网和活性炭过滤网可将吸入气体中的有毒物质进行吸附,可避免补液时电解液挥发的有毒气体对操作人员造成伤害,同时也不会污染到工作环境,并且由于气嘴分布在注液针的周围,故可将补液时产生的气体进行吸附,避免出现残留的气体,保证了操作人员的身体健康性。

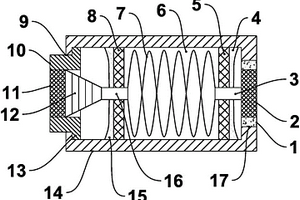

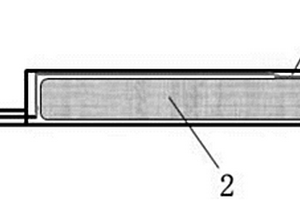

本实用新型公开了一种伸缩式锂离子电池,包括电池壳体,所述电池壳体的第二通孔上配合滑动设有绝缘套筒,绝缘套筒的内侧左端设有正极导电板,电池壳体的第一通孔上设有负极导电板,电池壳体的内部左右两侧分别设有第二塑料挡片和第一塑料挡片,第二塑料挡片和第一塑料挡片的中部分别贯穿设有正极片和负极片,第二塑料挡片和第一塑料挡片之间分别设有电解液和隔膜,隔膜的一端与正极片连接,另一端与负极片连接,正极片的左端通过弹簧连接正极导电板,负极片的右端与负极导电板连接。本实用新型结构强度高,性能稳定可靠,使用寿命长,且通过设置可伸缩移动的绝缘套筒,利于正极导电板和负极导电板之间的距离调节,应用范围更广。
本实用新型涉及一种锂电池生产切片用的自动送片装置,包括送片机,送片机上覆盖有自动传送片装置,自动传送片装置跟随送片机移动,送片机的下面安装有真空装置,待分条极片放置于自动传送片装置上,待分条极片跟随自动传送片装置移动到分条刀口处,极片不会随意跑动,通过自动传送片装置移动极片,不需要操作人员进行定位,避免了操作人员被刀辊伤害的不安全因素,提高了生产效率。

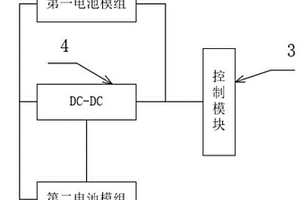

本发明涉及一种电动汽车锂离子电池包冷却系统,属于电动汽车电池热管理领域。该冷却系统包括第一电池模组和第二电池模组、液体冷却管道、控制模块和DC/DC变换器。液体冷却管道根据第一电池模组和第二电池模组的布局、散热需求,考虑冷却管道的形状和数量和冷却系统自身重量,设计两种冷却管道,分别为第一液体冷却管道和第二液体冷却管道;控制模块用于检测电池模组的荷电状态和负载电流的变化情况,根据控制策略,对电池模组分配需承担的能量;DC/DC变换器用于转变输入电压并有效输出固定电压,通过对电池模组的电压控制,改变电池模组的能量传输方向。本发明能减轻电池包冷却系统自身重量,冷却效果稳定性好,并且电池工作效率高。

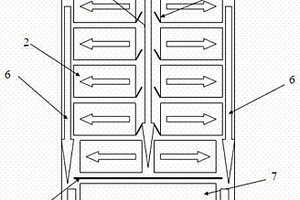

一种插电式混合动力汽车用锂离子电池系统,其包括有电池箱体,安装在电池箱体内的电池模块组,安装在电池箱体内靠近整车前机舱一端的电池管理系统及高压器件部分。所述电池箱体设有进风口和出风口。电池模块组顺着进出风方向成两列左右对称布置,并在中间留有进风楔形槽道。在左右两列电池模块组的外侧与电池箱体之间留有出风槽道,出风槽道与电池箱体出风口相通;在进风楔形槽道中设置有导流栅板,增加风阻使空气向电池组两边均匀扩散。本发明充分利用电池模组之间的布置间隙来设计风道,解决了气体流程长,冷却效果不明显,进、出风口温差较大的矛盾,可保证电池组内部电池单体的温度均匀性,结构简单,制造容易。

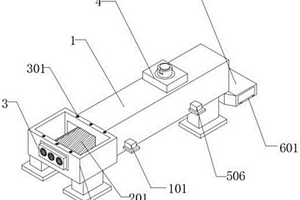

本实用新型公开了一种锂离子电池全自动卷绕机出料自动输送机构,包括输送箱、固定柱和固定板,所述固定柱的内壁安装有电磁铁,所述固定柱的内壁安装有一号弹簧,所述一号弹簧的一端安装有铁块,所述铁块的外壁安装有连接杆,所述连接杆的一端安装有推板,所述输送箱的内壁开设有腔体,所述输送箱的外壁安装有收集块,所述输送箱的内部顶壁安装有工业相机。本实用新型通过安装有电磁铁、推板和齿轮,工业相机将每次经过的加工品拍照上传,若不合格时,电磁铁断电,蓄力的一号弹簧迅速复原,使得与一号弹簧连接的铁块被拉动,铁块移动带动推板移动,使得加工品掉落在收集块内,此结构完成了自动检验的过程,不再需要人工挑拣,减少了人力的输出。

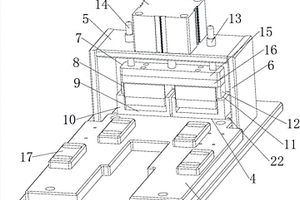

本实用新型公开了锂离子电池极耳整形装置,包括底座,底座的一端部设置有下模支撑板,下模支撑板上设置有两个下模,底座的另一端部设置有电芯支撑板;底座上还设置有支撑架,支撑架具有水平设置且位于下模上方的安装段和两个竖直设置且分别位于下模支撑板两侧的支撑段,安装段的两端分别与两支撑段的顶端相连;安装段上安装有动力缸,动力缸的伸缩端穿过安装段连接有位于两支撑段之间区域的连接板,连接板的底端连接有两个可分别与两下模相对应且配合的上模。本实用新型设计有固定的下模和活动的上模,通过动力缸对上模的驱动则可实现上模与下模的相互配合,进而实现对电芯极耳的平整整形处理,具有操作简便、效率高及运行稳定的优点。

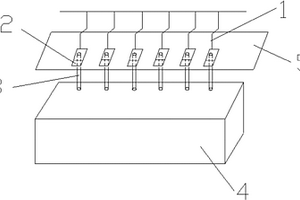

本实用新型涉及一种软包锂离子电池生产除气时的吸液装置,包括真空二封机,安装在真空二封机上的刺刀,位于刺刀的下面的真空泵,真空泵上连接有防电解液腐蚀的管,pp管与刺刀的位置、数量对应布置。由于采用真空泵与气管,可以很好地控制除气过程中带来的电解液,多余的液体被气管吸入,避免流在电芯的外表面,对电芯造成腐蚀,解决了生产过程中因电解液腐蚀带来的电芯外观不良的问题。
