四川绵阳有色金属材料制备及加工技术理论与应用

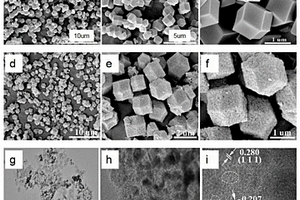

氮掺杂石墨碳碲化钴/碳气凝胶复合材料的制备方法及应用 913

 0

本发明公开了一种氮掺杂石墨碳碲化钴/碳气凝胶复合材料的制备方法，包括：将ZIF‑67/碳气凝胶和和Te粉分别放置在两个独立的石英瓷舟中，然后将两个瓷舟并排放在高温管式炉中，Te粉在管式炉上游，在氢氩混合气气氛中升温，保温，自然冷却后得到氮掺杂石墨碳碲化钴/碳气凝胶复合材料。该复合材料展示了更优异的电化学性能。利用高导电性氮掺杂的石墨碳和大比表面积的碳气凝胶微球与多孔的CoTe2纳米颗粒之间的协同效应，该复合材料实现了高比电容和较好的循环稳定性。

木质素改性PET复合材料及其制备方法 953

 0

一种木质素改性PET复合材料及其制备方法,其特征在于它包括以下步骤:(1)将木质素、对苯二甲酸、乙二醇、醋酸锌分别按0.5～5%、50～80%、20～50%、0.1～1%的质量百分数加入反应釜进行酯化反应。反应条件:温度200～280℃;压力0.1～0.6MPa;搅拌速度100～300rpm;反应时间2～6小时;(2)在真空条件下将酯化反应产物进行缩聚反应,得到木质素改性PET复合材料。反应条件:温度220～260℃;压力0.015～0.03MPa;搅拌速度100～300rpm;反应时间2～6小时;放出物料温度180～200℃。本发明具有产物耐热性高、成本低、环境友好等特点。

乏燃料贮存用B₄C/Al复合材料板材边缘柔性约束轧制方法 668

 0

本发明公开了一种乏燃料贮存用B₄C/Al复合材料板材边缘柔性约束轧制方法，目的在于解决B₄C/Al复合材料的塑性和韧性较差，在轧制过程中，边缘极易开裂、崩边，使得材料利用率降低，生产成本升高，且使得道次变形量较小，生产效率受到制约的问题。本发明中，复合材料冷压坯与其侧面的铝合金条在温度和压力的共同作用下，能实现冶金结合，在轧制变形过程中，坯料边缘始终处于侧面夹铝合金的柔性约束作用下，边缘拉应力大幅减小，从而减轻边缘开裂、崩边问题，也使得后续需切割部分减少，极大提高材料利用率。经测定，本发明能有效减轻板材边缘开裂、崩边的问题，具有显著的效果，对于乏燃料贮存用B₄C/Al复合材料板材的国产化、工业化应用，具有重要的现实意义。

ABS/玻璃纤维复合材料及其制备方法 903

 0

本发明涉及高分子工程塑料高性能化改性技术领域，具体涉及ABS/玻璃纤维复合材料及其制备方法。本发明提供了一种ABS/玻璃纤维复合材料，其原料按重量份计为：ABS树脂/70-90份；玻璃纤维/10-30份；相容剂/1-2份；增韧剂/5-15份；其中，相容剂为改性乙撑双硬脂酰胺。本发明所得ABS/玻璃纤维复合材料在改善ABS耐热性、强度的基础上，其抗冲击性能得到提高，传统材料的表面浮纤现象也得到改善。本发明制得的ABS复合材料可用于平板电视以及液晶显示器的面框和底座上。

石墨烯环氧树脂高分子纳米复合材料及制备方法 999

 0

本发明属于纳米材料技术领域，公开了一种石墨烯环氧树脂高分子纳米复合材料及制备方法，使用超声共混法制备了石墨烯/环氧树脂复合材料，利用超声波振动减少石墨烯的团聚，改善石墨烯在环氧树脂基体中的分散性，使得均匀分散的石墨烯能够更好的增强环氧树脂基体的力学、电学、热学等性能。本发明所用的溶剂为无水乙醇和丙酮，对环境污染小；采用超声共混法制备复合材料，工艺简单；确定了超声波振动功率，能够更好的改善石墨烯在环氧树脂基体中的分散性；利用此工艺制备的复合材料拥有较好的导电性，更好的热膨胀性能。

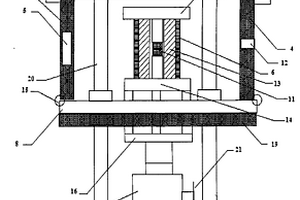

实验用复合材料多温模压成型装置 873

 0

一种实验用复合材料多温模压成型装置,主要由支撑部分、安装在支撑部分上的保温外套部分、设置于保温外套部分内的模具部分、设置于模具部分下方的加压传送部分、顶出部分、加热控温部分、粘度测试部分和数显集成部分组成。本实用新型采用组合式模具,根据实验需要进行选择和组合;采用单片机技术集成温度、压力、粘度传感器并适时显示数值,制备的复合材料温度、压力、粘度可适时显示调节;加料、脱模简单,保温性能良好,多形状尺寸且稳定性好,特别适用于加温模压温度为室温～400℃、质量2～200G、压力5～50MPA的无机复合材料、聚合物基复合材料等,使用方便,实用性强。

高导热5A分子筛复合材料及其制备方法 1057

 0

本发明属于分子筛复合材料技术领域，公开了一种高导热5A分子筛复合材料及其制备方法，按重量百分比称取原料：55％～95％的5A分子筛，5％～15％的聚硅氧烷，0％～30％的碳材料；制备复合粉末；模压成型；焙烧。本发明制备的复合材料具有导热系数高的优点(导热系数(through‑plane)达到3.57W/mK，约为纯5A分子筛的18倍)，易于实现大规模氢同位素分离过程中的热量及时传递，保障设备可靠、稳定地工作，具有广阔的工业化应用前景；并且，该复合材料的制备过程操作简便，工艺稳定、易于掌握，成本低廉，容易实施。

具有三维隔离结构的导热绝缘高分子复合材料及其制备方法 1020

 0

本发明涉及一种具有三维隔离结构的导热绝缘高分子复合材料及其制备方法。一种具有三维隔离结构的导热绝缘高分子复合材料，按照质量计，包括70～99％的高分子粉体和1～30％导热绝缘填料。一种具有三维隔离结构的导热绝缘高分子复合材料的制备方法，包括：(1)将1～30份导热绝缘填料与70～99份高分子粉体混合，通过机械研磨制备导热绝缘填料@高分子粉体核壳结构，研磨压力：3～30MPa，研磨时间5～60min；(2)将导热绝缘填料@高分子粉体核壳结构置于模具中通过热压成型，制备具有三维隔离结构的导热绝缘高分子复合材料，成型压力为5～50MPa，成型温度为80℃～350℃，成型时间10～60min。

碳纤维复合材料电池壳体 861

 0

本发明公开了碳纤维复合材料电池壳体，电池壳体为两个复合材料壳体相对密封连接组成的中空密封壳体，复合材料壳体由至少两层碳纤维铺层相叠组成。本发明中的电池壳体采用内外两个复合壳体组成，有效提高了电池壳体的整体结构强度；复合壳体采用两层或多层的碳纤维铺层叠加组成，并采用环氧树脂结构胶进行复合壳体之间的连接和电池壳体的密封，电池壳体整体具有良好的抗冲击能力和抗疲劳能力，有效减小外界冲击力对电池壳体的冲击，降低电池壳体损耗的可能性；碳纤维复合材料质量较轻且强度较高，能够显著提高电池的能量密度；具有良好的耐高温和耐腐蚀性能，电池壳体对外界环境的适应性强，在极大提升电池安全性的同时也能延长电池的使用寿命。

高导热低渗漏相变复合材料的制备方法 1036

 0

本发明公开了一种高导热低渗漏相变复合材料的制备方法，包括：取质量比为0.1％～10％的相变材料与导热填料在高于相变材料熔融温度下熔融混合10min，取出冷却破碎成粒料，得到改性填料；再取质量比为0.1％～10％的相变材料与支撑材料在高于支撑材料与相变材料熔融温度下熔融20min，取出冷却破碎成粒料，得到改性支撑材料；将改性导热填料与改性支撑材料按质量比为1∶9～9∶1配比加入到占总质量的40％～85％的相变材料中在高于支撑材料与相变材料熔融温度下熔融30min，得到混合好的复合材料；将混合好的复合材料倒入预热后的模具中，施加一定压力，保压20min，经降温，脱模，得到高导热低渗漏相变复合材料。与现有技术相比，本发明制备方法简单，成本较低，所用原料均廉价易得。

高精度高稳定性的复合材料折边机 646

 0

本实用新型公开了一种高精度高稳定性的复合材料折边机，包括工作台，其中，工作台上设置有放置板，放置板正面的顶部设置有支撑板，支撑板正面的底部横向设有通槽，支撑板上设置有固定座，所述固定座的正面设置有气缸，气缸的活塞杆固定连接有固定架，固定架内通过轴承转动连接有挤压滚筒。该实用新型通过设置L型护板和滚珠，L型护板可对复合材料进行初步限位，通过设置限位机构，带动按压板和滚轮同步下移并预先与复合材料的顶部接触，对其进行按压限位，随着挤压滚筒的不断下移，带动按压板向两侧转动，同时对弹簧进行拉扯，利用弹簧的弹性回弹，进一步提高了滚轮对复合材料的按压限位效果。

获取复合材料氧化膜层厚度的方法、装置及电子设备 939

 0

本发明涉及一种获取复合材料氧化膜层厚度的方法、装置及电子设备，该方法从烧蚀过程的基本原理出发，通过理论分析和公式推导，给出了该类材料在惰性氧化阶段的通用表达式，建立了不同组分之间热物性数据的关系，从而根据纯物质的测量结果，通过简单计算得到复合材料的热物性参数，进而获得复合材料的氧化膜层厚度，根据复合材料氧化膜层厚度对飞行器的热防护性能进行判断，可使问题得到大大简化，并且避开工艺和杂质的影响，获得准确的数据，并可极大地缩短设计周期，此外，本发明方法具有通用性，适用范围广，实用性强。

硅橡胶辐射防护纳米复合材料的制备方法 1055

 0

本明属于核辐射防护技术领域，公开一种硅橡胶辐射防护纳米复合材料的制备方法，超声条件下羟基化处理辐射防护功能纳米结构，然后用硅烷偶联剂表面修饰，在辐射防护功能纳米结构表面引入官能团；其次，将修饰后的辐射防护功能纳米结构、聚硅氧烷、交联剂、催化剂等混合，经高速搅拌、压制和固化等步骤处理，获得柔性辐射防护纳米材料。本发明结合辐射防护功能纳米结构和硅橡胶的各自特点，并实现纳米复合材料的界面良好相容，使所制备的硅橡胶辐射防护纳米复合材料能具备优异辐射防护和良好的力学强度与韧性；本发明制备的硅橡胶辐射防护纳米复合材料在涉核操作、核应急及医疗卫生等领域具有较高的应用前景。

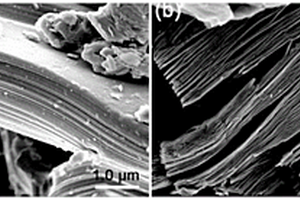

适用于宽温域聚脲/聚酰亚胺共聚物自润滑复合材料及其制备方法 805

 0

本发明公开了一种适用于宽温域聚脲/聚酰亚胺共聚物自润滑复合材料及其制备方法；本发明通过在聚酰亚胺反应体系中原位引入多层碳化钛，以提高其在聚酰亚胺基体中的分散性，在将得到的碳化钛/聚酰亚胺复合材料与聚脲进行交联共聚。本发明所制备的复合材料具有减摩、抗磨等性能，摩擦试验过程中释放在界面的的多层碳化钛可提高转移膜的承载能力，大幅降低了复合材料的摩擦系数和磨损率。

生物玻璃纤维增强羟基磷灰石多孔复合材料的制备方法 764

 0

本发明公开了一种生物玻璃纤维增强羟基磷灰石多孔复合材料的制备方法，其特征是：以二氧化硅、氧化钙、碳酸钠、五氧化二磷等为原料制备生物玻璃纤维；以硝酸钙、磷酸氢二铵、氨水等为原料制备羟基磷灰石；再将生物玻璃纤维与羟基磷灰石混合并与聚乙二醇溶液、甲基纤维素溶液、过氧化氢溶液反应，经微波辅助造孔、烘干等制备多孔复合材料坯体；再经常压烧结即制得生物玻璃纤维增强羟基磷灰石多孔复合材料。本发明制备的多孔复合材料不仅具有能够为骨组织长入、氧气和营养物质供给、基因和药物装载与释放提供良好微环境的贯通性孔隙结构等特点，还具有良好的生物活性和力学性能，可用作优良的人体骨修复材料与骨组织工程支架材料。

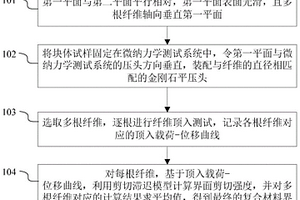

纤维增强陶瓷基复合材料界面剪切强度原位测试方法 676

 0

本发明涉及一种纤维增强陶瓷基复合材料界面剪切强度原位测试方法，包括：加工纤维增强陶瓷基复合材料的块体试样，令块体试样的第一平面与第二平面平行相对，第一平面表面光滑，且多根纤维轴向垂直第一平面；将块体试样固定在微纳力学测试系统中，令第一平面与微纳力学测试系统的压头方向垂直，装配与纤维的直径相匹配的金刚石平压头；选取多根纤维，逐根进行纤维顶入测试，记录各根纤维对应的顶入载荷‑位移曲线；对每根纤维，基于顶入载荷‑位移曲线，利用剪切滞迟模型计算界面剪切强度，并对多根纤维对应的计算结果求平均值，得到最终的复合材料界面剪切强度。本发明能够直接从复合材料块体结构中获取界面剪切强度数值。

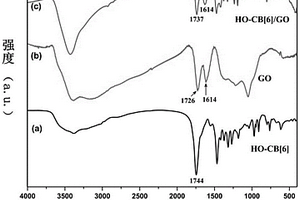

羟基瓜环/氧化石墨烯复合材料及其制备方法 991

 0

本发明公开了一种羟基瓜环/氧化石墨烯复合材料及其制备方法，目的在于解决现有基于羟基瓜环的复合材料的制备方法较为繁琐的问题。本发明在室温条件下，羟基瓜环与氧化石墨烯在一定的有机溶剂中通过原位合成，制备出羟基瓜环/氧化石墨烯复合材料。该方法具有操作简单、方便、快捷的优点，能够有效解决现有方法所存在的操作较为繁琐的问题，满足工厂化生产的需求。同时，所制备的复合材料中，羟基瓜环与氧化石墨烯具有氢键相互作用，瓜环以分子形态通过氢键固定于氧化石墨烯表面，其具有较好的吸附铀酰离子的能力。本发明的制备方法简单、快捷、操作方便，所制备的材料具有较好的铀酰离子吸附能力，具有潜在的应用价值。

高体积分数导热复合材料及其制备方法 771

 0

本发明公开了一种高体积分数导热复合材料，其特征是：由不规则堆积形成导热网络、质量百分比为90～99％的导热填料，和分散于所述的导热网络空隙中、质量百分比为1～10％的聚合物粘结剂组成；所述的导热填料为高导热碳基微纳粉体。采用直接混合、并通过热压成型的方式制得成型制品，制备效率高；采用本发明制备导热复合材料，简单方便，且高导热碳基微纳米粉体填料的含量高，可以满足大批量生产的实际要求；制备的高体积分数导热复合材料具有优异的导热性能和力学性能，有一定的导电性，可用于3D打印材料、笔记本电脑、大功率LED照明、平板显示器、数码摄像机和移动通信产品以及相关的微型化与高速化的电子元器件领域。

LiBH4掺杂氟化物的高容量可逆储氢复合材料及其制备方法 919

 0

本发明公开了一种LiBH4掺杂氟化物的高容量可逆储氢复合材料及其制备方法，目的在于解决LiBH4作为储氢材料，存在放氢温度高，放氢动力学缓慢，重新吸氢条件苛刻，生成率低，循环性差的问题。经测定，本发明的储氢复合材料在60℃左右即可放氢，250℃左右的放氢量可大于4wt.%以上；经过多次循环后，放氢量仍能高于4.4wt.%，表明本发明具有良好的循环放氢能力。本发明的复合材料能够有效解决LiBH4所存在的放氢温度高、循环放氢性能差等问题，有效改善LiBH4的储氢性能。本发明可作为氢源，为燃料电池、氢动力电池提供氢气，可广泛用于电动汽车、电子产品、军用设备等领域，也可制成移动和便携式电源。同时，本发明制备方法工艺简单、高效可靠，有利于工业化批量生产。

低密度纤维增强复合材料制品及其制备方法 925

 0

本发明公开了一种低密度纤维增强复合材料制品及其制备方法，其特征是：将增强材料浸渍混合胶液后预烘得到半固化片，再将一层及一层以上重叠的半固化片经热压成型后制得的低密度纤维增强复合材料制品；所述混合胶液由环氧树脂、气相二氧化硅、空心玻璃微珠、固化剂、增韧剂、溶剂、表面活性剂、促进剂、硅烷偶联剂混合组成。本发明通过添加增韧剂、表面活性剂使空心玻璃微珠能够稳定悬浮于环氧树脂中，提高空心玻璃微珠在树脂中的均匀分散稳定性，产品性能良好；采用本发明制备的低密度纤维增强复合材料制品可广泛用于电气、建筑、化工、电子、飞机、宇航、汽车、电机车、保温隔热和船舶等领域。

兼具优异核防护和柔韧性的橡胶复合材料及制备方法 808

 0

本发明属于核辐射防护技术领域，公开了一种兼具优异核防护和柔韧性的橡胶复合材料及制备方法，兼具优异核防护和柔韧性的橡胶复合材料的制备方法包括：功能粒子羟基化处理，硅烷偶联剂改性，制备核壳结构，橡胶硫化。本发明通过在核防护功能粒子表面构建带有双键的聚合物壳层结构，使其在橡胶硫化过程中能参与交联反应，增强功能粒子与橡胶基体的相互作用，确保高填充橡胶复合材料中功能粒子分散均匀、界面良好相容，最终获得一种兼具优异柔韧性和辐射防护性能的材料。本发明中制备的核防护橡胶复合材料兼具优异辐射防护和柔韧性，2毫米厚橡胶复合材料的热中子防护性能＞96％、低能伽马射线防护性能＞93％、断裂伸长率＞1000％。

偕胺肟改性二氧化硅纳米微球复合材料及其制备方法 969

 0

本发明涉及一种偕胺肟改性二氧化硅纳米微球复合材料及其制备方法，属于材料技术领域。本发明所述的偕胺肟改性二氧化硅纳米微球复合材料的制备方法的工艺如下：SiO₂微球→SiO₂‑NH₂→SiO₂‑Br→SiO₂‑PAN→SiO₂‑PAO。本发明的丙烯晴接枝到二氧化硅上的方法，相对于传统方法反应条件温和，对体系中的氧含量不敏感，反应彻底，可通过控制丙烯腈的量，达到控制接枝率的目的。本发明制备的偕胺肟改性二氧化硅纳米微球复合材料，具有较多的吸附位点，饱和吸附量高，能高效吸附铀。

玄武岩纤维布复合材料汽车板簧及其制备方法 690

 0

本发明涉及汽车轻量化领域，涉及一种弹性板材，具体是一种玄武岩纤维布复合材料汽车板簧及其制备方法，一种玄武岩纤维布复合材料汽车板簧由重量百分比为30％～40％的聚氨酯改性的环氧树脂及60％～70％的玄武岩纤维布的组成。本发明提供的玄武岩纤维布制弹性复合材料汽车板簧具有机械强度高、不开裂、使用温度范围宽、阻燃无烟、抗紫外线、耐候性、耐化学腐蚀性、防潮性好的特点，同时具有结构合理、密度小的优点，相对于传统钢制汽车板簧可减轻重量60％～70％，适用于轻量化的弧形汽车用复合材料板簧。

仿大理石效果的ABS复合材料及其制备方法 700

 0

本发明涉及高分子工程塑料领域，提供一种仿大理石效果的ABS复合材料及其制备方法，以解决目前的仿大理石效果的ABS复合材料的性能较差的问题，其包括以下按重量份数计的原料：ABS树脂85～100份；流动改善剂1～5份；增韧剂5～15份；耐磨剂5～20份；色母2～5份；大理石云石点10～30份。本发明提出的技术方案通过设计复合材料中ABS、流动改善剂、仿大理石效果填料的比例，加入的仿大理石效果填料不仅使ABS复合材料的仿大理石效果更明显，而且具有环保性好、免喷漆等优点。

工艺简便的锂离子电池正极复合材料前驱体制备方法 1045

 0

一种工艺简便的锂离子电池正极复合材料前驱体制备方法。具体步骤如下：(1)将带有结晶水的镍、钴、锰任两种或三种盐类固体原料放入反应器中，加热至熔融态；(2)惰性气体保护下通入氨气，加压至1.2‑1.4Mpa，根据以上盐在不同温度下的溶解度适当补充少量水或不加水，边搅拌边反应；(3)反应完全后将铵盐蒸出，取出固体，烘干，得到无定形二元或三元正极复合材料前躯体；(4)将前躯体与碳酸锂按一定比例混合，两段烧结法即可制备锂离子电池正极复合材料。由该前躯体制备得到的正极复合材料性能优异，便于产业化。

低温用石墨烯增强增韧环氧树脂复合材料及其制备方法 656

 0

本发明公开了一种低温用石墨烯增强增韧环氧树脂复合材料及其制备方法，通过对多巴胺改性石墨烯进行进一步的表面处理，利用氨基与多巴胺的席夫碱(Schiff?base)或迈克尔加成(Michael?addition)反应，将多元氨基化合物引入到石墨烯表面，利用多元氨基化合物上大量的氨基有效参与环氧树脂的固化反应中，从而大幅改善石墨烯在环氧树脂中的分散性，所得到的环氧树脂复合材料在低温下具有优异的强度和韧性。

热固性树脂纳米复合材料及其制备方法 1053

 0

本发明提供一种热固性树脂纳米复合材料及其制备方法，所述复合材料按重量组成为：环氧树脂100份，固化剂30-120份，环氧化苯乙烯类热塑性弹性体5-20份，蒙脱土1-5份或者碳纳米管0.5-2份。所述制备方法首先在苯乙烯类热塑性弹性体中引入含量可控的活性官能团-环氧基团；然后将环氧化苯乙烯类热塑性弹性体与纳米颗粒进行熔融共混，最后将共混物与环氧树脂一起溶解在溶剂中，经均质搅拌和超声振荡处理一定时间，加入固化剂，搅拌均匀，脱除溶剂，进行固化，即制得热固性树脂纳米复合材料。本发明的纳米复合材料具有良好的冲击强度、弯曲强度、模量、耐热性及工艺性，原料易得，成本低。

微乳液聚合制备纳米银/聚苯乙烯复合材料方法 640

 0

本发明公开了一种微乳液聚合制备纳米银/聚苯乙烯复合材料方法,其特征是包括:取硝酸银溶液、加入氨水至沉淀溶解、制得银氨溶液,按氢氧化二氨合银﹕柠檬酸钠﹕聚乙烯吡咯烷酮﹕水合肼为1﹕0.1～0.3﹕0.1～0.3﹕1～1.5的摩尔比取柠檬酸钠、聚乙烯吡咯烷酮和水合肼,搅拌下加入到银氨溶液中,在0～50℃反应0.1～2小时,得银溶胶;按银溶胶中的银﹕十二烷三甲基溴化铵﹕苯乙烯为1～10﹕3～10﹕1～5的质量比取十二烷三甲基溴化铵和苯乙烯,加入到银溶胶中,配成正相微乳液;加入引发剂,在60～100℃反应1.5～3小时,反应后物料经纯化,制得具有良好力学性能和热稳定性能的纳米银/聚苯乙烯复合材料。

柱撑层载/掺杂半导体型多功能复合材料的制备及使用方法 687

 0

本发明公开了一种柱撑层载/掺杂半导体型多功能复合材料的制备和使用方法。它以二维层状矿物为载体,载入金属离子;以稀土离子掺杂半导体型的聚合羟基金属阳离子为柱撑剂;通过掺杂柱撑层载法,对层状矿物进行柱撑,制备出复合材料,再利用它制备出空气净化涂料、广谱抗菌纺织品、抗菌塑料母粒和抗菌防霉橡胶制品。本发明采用金属离子载入层状矿物与半导体柱撑层状矿物的同步复合,实现了不同功能不同机理的协同作用,得到高效的抗菌抑菌、空气净化、光催化降解材料。

高效低功率的防除冰碳纤维复合材料结构 625

 0

本实用新型涉及碳纤维复合材料技术领域，且公开了一种高效低功率的防除冰碳纤维复合材料结构，包括基体和固定安装基体顶部的碳纤维层，碳纤维层的顶部固定安装有可以增加基体硬度的复合材料层，复合材料层的顶部设置有可以与外部电源进行电性连接且用于加热的电加热膜，本实用新型中，该整体材料可以应用于航空设备领域进行使用，且该材料可以应用于飞机机翼作为使用，当该材料应用与机翼顶部进行制作加工后，当飞机在高空中进行飞行时，天空中的阳光在长时间与防护层上进行接触后，防护层上的多组折射片在与外部外界阳光接触时，多组折射片便可以将部分阳光进行反射，减少防护层自身的受热程度，从而达到减小该整体材料上的热量的效果。
