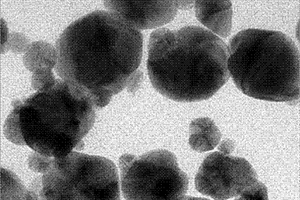

本发明公开了一种利用紫外光辐照制备纳米Ag/PVP复合材料的方法,运用紫外辐射使N-乙烯基吡咯烷酮NVP单体发生聚合生成聚乙烯吡咯烷酮PVP,同时运用紫外辐射使Ag+还原成Ag粒子,并聚集成纳米Ag分散于PVP中,得到有效分散的纳米银/PVP复合材料。本发明的方法避免了由于金属还原剂的加入使反应体系变得复杂并影响材料的性能;同时用聚合物PVP对纳米金属粒子进行包覆,有效地解决了纳米粒子易团聚的问题,从而制备出具有特种纳米效应的复合材料。
本发明公开了一种改性HIPS复合材料的制备方法,该方法包括:制备HIPS预制材料,注塑成型;将材料放入聚乙烯醇溶液中,加入硫酸亚铁铵;浸泡后,取出材料,用紫外线灯照射;用丙酮清洗后,将材料浸入蒸馏水中,滴加3‑(2,3‑环氧丙氧)丙基三甲氧基硅烷;滴加乙二胺,升温,反应,清洗,得到一种改性HIPS复合材料。本发明通过乙烯醇、3‑(2,3‑环氧丙氧)丙基三甲氧基硅烷和乙二胺的紫外交联改性对HIPS预制材料的表面进行处理,得到一种表面亲水的改性HIPS复合材料,该材料具有防雾、疏油、抗静电性能等优点。

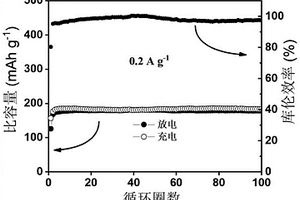

本发明公开了一种石墨烯/天青A复合材料的制备方法及其作为锂离子电池正极材料的应用,该复合材料通过利用价格低廉的有机材料天青A与石墨烯水热反应,得到层状堆积的片状结构复合材料。本发明制备方法简单、成本低,所得产物具有较高的比表面积,导电性好,有利于电荷的转移,应用于锂离子电池正极具有优异的长循环寿命,倍率性能以及较高的比容量。
本发明中公开了一种聚苯乙烯复合材料及其制备方法,其由60‑75份聚苯乙烯、5‑10份增韧剂、20‑30份聚苯乙烯表面改性二氧化硅、0.2‑0.4份抗氧剂、0.2‑0.3份润滑剂和0.2‑0.3份光稳定剂按照重量份制备而成。本发明中的聚苯乙烯复合材料在保证力学性能的同时提高了聚苯乙烯复合材料的耐热性和尺寸稳定性。
本发明公开了一种腹肌板用纳米抑菌复合材料及其制备方法,所述复合材料包括如下重量份原料:酚醛树脂基体25‑40份、改性聚氨酯预聚体15‑20份、聚甲基硅氧烷8‑12份、增强剂7‑12份、复合纤维5‑8份、炭粉4‑8份、TiO2含量为60%的纳米TiO2浆液3‑15份、发泡剂4‑8份、表面活性剂5‑9份、固化剂5‑10份、抗氧化剂2‑4份、外加剂12‑24份。本发明的腹肌板用复合材料具有良好的抑菌作用,保证使用者的身体健康。
本发明公开了一种镍钴硫化物/碳复合材料及其制备方法与储能应用,是首先通过水溶剂合成Mn‑BTC模板,然后通过化学浴反应得到镍钴前驱体,最后再对镍钴前驱体进行高温硫化,即获得呈现三维空心多孔结构的镍钴硫化物/碳复合材料。本发明的制备方法简单、成本低、过程易于控制,可以大批量生产;且本发明所制得的镍钴硫化物/碳复合材料展现出较高的比容量,在电化学储能材料等领域有较好的应用前景。
本发明提供了一种纳米蒙脱土改性聚丙烯复合材料,由以下组分按重量份制备而成:60‑79份聚丙烯,8‑12份增韧剂,8‑20份改性蒙脱土,5‑8份相容剂,0.2‑0.5份抗氧剂,0.2‑0.5份光稳剂,0.2‑0.5份其他助剂。一种纳米蒙脱土改性聚丙烯复合材料的制备方法,包括以下步骤:(1)改性蒙脱土的制备;(2)将60‑79份聚丙烯,8‑12份增韧剂,5‑8份相容剂,0.2‑0.5份抗氧剂,0.2‑0.5份光稳剂以及0.2‑0.5份其他助剂加入高混机进行混合5‑15min;(3)将步骤(2)混合均匀的物料加入双螺杆挤出机,同时在双螺杆挤出机侧喂料口加入改性蒙脱土8‑20份,一起熔融共混挤出,得到低气味、低密度、高强度直接法纳米蒙脱土改性聚丙烯复合材料。
一种电子封装用石墨片/Cu基复合材料的制备方法,制备步骤:采用平均直径D50为40‑100μm,厚度为100‑200nm的大径厚比石墨片在无水乙醇中超声分散,添加平均粒径为50‑100um的Cu粉,石墨片与Cu粉的质量比为(1‑5):(99‑95),采用机械搅拌方式混料,在60‑80℃下恒温干燥,300‑600MPa单向压制,99.99vol%高纯H2气氛保护,700‑1000℃保温1‑2h常压烧结,最后采用多道次冷轧+退火处理工艺获得近完全致密化的石墨片/Cu基复合材料。采用上述工艺制备的1‑5wt%石墨片/Cu基复合材料中的石墨片平直,综合性能优异,可用作高性能电子封装热沉材料。
本发明涉及高分子材料技术领域,具体涉及一种轻量化PC/ABS微发泡复合材料及其制备方法,所述轻量化PC/ABS微发泡复合材料由原料组合物制成,所述原料组合物包括:聚碳酸酯25~65重量份、丙烯腈‑丁二烯‑苯乙烯共聚物35~75重量份、相容剂2~5重量份、化学发泡剂2~4重量份、分子筛2~5重量份、硅烷偶联剂0.2~0.5重量份、抗氧剂0.2~0.4重量份、润滑剂0.5~1重量份、可选择的助剂0~2重量份,本发明的PC/ABS微发泡复合材料具有密度低和优异的机械强度的特点,能够广泛应用于汽车车门把手、阴流板、转向柱护套、装饰板、车轮罩、反光镜外壳等汽车内外饰产品中。
本发明公开了一种防浮纤、综合性能优异的玻纤增强聚丙烯复合材料及其制备方法,其由聚丙烯30‑75份、防玻纤外露剂5‑15份、玻纤10‑50份、抗氧剂0.1‑0.5份、相容剂1‑5份经混合、挤出制备而成,所述防玻纤外露剂是聚丁烯与润滑剂TAF按质量比为9:1~14:1的复配物。本发明利用聚丁烯和润滑剂TAF改善玻纤增强聚丙烯复合材料,保证材料的优良的综合性能,并改善产品表面质量,使改性后防浮纤、综合性能优异的玻纤增强聚丙烯复合材料更多地应用到汽车、电子电器领域。
本发明公开了一种用于金属基复合材料的快速制备设备,涉及复合材料加工技术领域,包括壳体、安装在壳体内部的衬套和安装在衬套上部的连接架,所述连接架的表面左侧安装有翻料机构,所述翻料机构包括固定安装在连接架上的电机a、固定套接在电机a的输出端的旋转盘、与旋转盘的端面偏心处相铰接的活动柱、位于电机a右侧且固定连接在连接架上的固定杆、与固定杆相转动连接的安装板和固定连接在活动柱底端上的活动板;由于螺旋纹路a和螺旋纹路b的螺旋方向相反,金属基复合材料原料在衬套内部下侧往复的循环流动,进一步提高反应效率。
本发明公开了一种功能化甲壳素‑酚醛环氧树脂复合材料,具体制备过程如下:向反应容器中加入吡啶后加入酚醛环氧树脂和氨水,升温搅拌反应得到氨基化酚醛环氧树脂;将废弃的贝类壳清洗干净后烘干粉碎酸化后进行氯代,得到一级产物,将一级产物氨基化得到二级产物,然后将二级产物和氨基化酚醛环氧树脂通过戊二醛进行交联反应得到复合材料。本发明的复合材料以贝类壳为原料经过功能化后与氨基化的酚醛环氧树脂进行交联聚合反应,制备的吸附剂对含高浓度杂质离子的六价铬溶液有很好的吸附能力,不仅能实现从混合离子中完全分离六价铬,同时实现废弃物的资源化再利用。
本发明公开了一种抗应力发白剂、添加该剂的聚丙烯复合材料及其制备方法与应用。本发明首次将均聚聚丙烯(HPP)与硅橡胶进行共混切粒制备出共聚聚丙烯抗应力发白剂,在制备聚丙烯复合材料时其效果显著,比常用的聚烯烃弹性体以及聚乙烯改善共聚聚丙烯抗应力发白效果好。本发明的抗应力发白聚丙烯复合材料,具有较好的流动性能、刚韧平衡性能,主要应用于汽车内饰件,尤其适用于汽车门内饰板。
本发明提供一种基于环氧-POSS的环保阻燃型环氧树脂复合材料的制备方法,包括将环氧树脂和改性环氧-POSS一起充分溶解于溶剂中制成80wt.%的树脂胶液;将固化剂和固化促进剂用溶剂完全溶解成溶液;将树脂胶液和溶液进行搅拌混合成混合液,然后对混合液进行加热,加热温度不超过70℃;再向混合液中加入催化剂,反应1-10h后脱除多余的溶剂得复合材料;浇模,然后采用“两步升温法”进行固化成型,得到侧链悬挂POSS的杂化环氧树脂复合材料。本发明利用环氧-POSS端基上的环氧基团与环氧树脂固化剂发生化学接枝反应,引入到聚合物基体内部,大大改善环氧树脂的内应力、增强其韧性、耐高温性能及阻燃性能。
本发明提供了含硅氧烷苯并噁嗪改性木质素/尼龙6复合材料及其制备方法,该树脂不仅可以改善无机填料与基体聚合物的相容性,同时在加热条件下自身开环聚合,提高了复合材料耐热性能及力学性能。本发明复合材料的制备工艺简单,原料可以多种选择,易于实现工业化生产,成本低廉,产率高达85%。
本发明公开了一种水处理用复合材料及其制备方法和应用,该复合材料,由以下按照重量份的原料组成:双(二辛氧基焦磷酸酯基)乙撑钛酸酯15‑23份、酒石酸1‑5份、丁基羟基茴香醚3‑8份、有机膨润土33‑41份。将配制的丁基羟基茴香醚溶液与有机膨润土混合加热搅拌处理,制得混合物A;将配制的酒石酸溶液与双(二辛氧基焦磷酸酯基)乙撑钛酸酯混合加热搅拌处理,制得混合物B;将混合物A与混合物B混合搅拌至干、高温煅烧即得。本发明制得的复合材料能够有效的吸附重金属(汞、铬),提高了水质净化效果且无二次污染,具有高吸附能力、吸附时间短、添加量少、热稳定性、可塑性、抗压强度高等优点,易回收,回收后经煅烧后可重复利用。
本发明提供了一种含磷离子液体修饰可膨胀石墨/聚乙烯阻燃复合材料及其制备方法,其是先以含磷咪唑基离子液体表面修饰可膨胀石墨,离子液体与可膨胀石墨的质量比为1:1~1:2,形成含磷离子液体修饰可膨胀石墨,然后含磷离子液体修饰可膨胀石墨与聚乙烯、相容剂、抗氧剂按照一定比例共混复合,即得到阻燃复合材料。本发明中,含磷离子液体与可膨胀石墨协效成碳阻燃作用,相容剂改善修饰可膨胀石墨的分散性,使聚乙烯复合材料具有良好的阻燃性能;本发明这种功能化可膨胀石墨的方法简单有效,且可以保持聚乙烯较好的力学性能,适用于批量化生产。
本发明提供了一种金属复合材料、其制备方法及应用,该金属复合材料包括:三维载体;与负载在三维载体上的金属复合氧化物;所述金属复合氧化物由在保护气体中高温煅烧的镍钼氧化物形成。与现有技术相比,本发明提供的金属复合材料作为水氧化和尿素氧化催化剂具有较高的催化活性。
本发明公开了氧化镍/氧化钛纳米复合材料及其制备方法和储能应用,其特征在于:是在经氢化处理的氧化钛纳米管阵列上弥散均匀分布有氧化镍纳米颗粒,制备时首先采用恒电压阳极氧化工艺制备无定型态氧化钛纳米管阵列,然后对其进行氢化处理后,再采用循环伏安电化学沉积方法,在氧化钛纳米管的管壁面上原位沉积氧化镍纳米颗粒,即获得氧化镍/氧化钛纳米管阵列复合材料。本发明所制备的氧化镍/氧化钛纳米复合材料可以通过氢化和电化学活化协同作用共同提高比电容量,是一种有较好发展前景的超级电容器储能器件的电极材料。
本发明提供了一种聚合物/石墨烯纳米复合材料的制备方法,包括以下步骤:a)将第一质量份聚合物与石墨烯在有机溶剂中充分混合,除去所述有机溶剂后,得到聚合物/石墨烯母粒,所述石墨烯占所述第一质量份聚合物和石墨烯总量的质量百分比为1%~50%;b)将所述聚合物/石墨烯母粒与第二质量份聚合物熔融共混,得到聚合物/石墨烯纳米复合材料。本发明首先将第一质量份聚合物与石墨烯在有机溶剂中充分混合,由于石墨烯在溶剂环境中能够保持层离状态,因此石墨烯可保持单片层或少片层状态,在第一质量份聚合物中分散均匀,不发生团聚;然后将所述聚合物/石墨烯母粒与第二质量份聚合物熔融共混,得到聚合物/石墨烯纳米复合材料。
本发明公开了一种碳/钛酸锂复合材料的制备方法,首先称取研磨过的锂源加入到溶有钛源的无水乙醇溶液中高速搅拌;然后润湿的压缩空气输入到搅拌液中进行鼓泡至溶液完全呈现乳白色;再缓慢滴加纯水并高速搅拌分散;所得混合液经喷雾干燥并有氧烧结;将所得烧结料球磨研碎后与溶有碳源的水溶液混合,经干燥、无氧气氛或无氧兼还原气氛烧结即可。本发明所制备的碳/钛酸锂复合材料颗粒成球均匀,无氧烧结还原反应过程中构成了Ti4+/Ti3+电荷补偿系统,进一步提高材料的电子导电性、容量释放能力、倍率性能以及循环稳定性,同时碳包覆钛酸锂的制备有利于降低钛酸锂材料表面能,对于材料产业化输送以及破碎具有至关重要的作用。
本发明公开了一种碳纤维增强PP‑PA6复合材料及其制备方法,包括以下步骤:(1)碳纤维依次经过退浆处理、抽提、电化学处理后,进行表面胺基化处理得到改性碳纤维;(2)PA6投入到双螺杆挤出机的主喂料口中,改性碳纤维从侧喂料口加入,挤出造粒得到改性碳纤维/PA6母粒;(3)将改性碳纤维/PA6母粒与聚丙烯树脂、相容剂、抗氧剂进行混合后,投入到双螺杆挤出机中挤出造粒,得到碳纤维增强PP‑PA6复合材料。本发明制备的改性碳纤维具有较好的表面活性,能够改善碳纤维表面润湿性,使其较好的分散在PP/PA6复合材料中,提高了复合材料的力学性能。本发明的制备方法工艺简单,可用于工业化生产。
本发明提供了一种新型复合层木塑复合材料及其制备方法,本发明针对现有门窗使用材料存在的不足,开发了具有防霉、增韧、阻燃的作用的复合层木塑复合材料。该复合层木塑复合材料由三层材料构成分别为上层和下层的木塑材料层,中间的加强层。通过对三层材料制备原料的选择,从而使得防霉、增韧、阻燃达到最佳的效果,因此制备得到了满足现有用于门窗的多功能复合层木塑复合材料,从而延长了门窗的使用寿命,提高品质。
本发明公开了一种硅烯和二硫化钼锂电池负极复合材料的制备方法,先采用分子束外延法或固相反应法生成硅烯纳米片;采用水热法或将商用的二硫化钼二维材料进行剥离和重堆叠从而制备得到重堆叠的二硫化钼纳米片;再将硅烯纳米片和二硫化钼纳米片加入到适量的去离子水中配置成悬浮液并充分分散,再将水滤掉后干燥,实现两种材料的预复合,然后进一步将预复合材料进行高速混合,最后得到分布均匀的硅烯和二硫化钼锂电池负极复合材料。本发明制备的硅烯材料解决传统硅材料体积膨胀的问题,并结合硅烯材料提升二硫化钼材料的导电性,硅烯和二硫化钼锂电池负极复合材料使两种材料均发挥出其最佳性能,得到优良的锂电池负极材料,提升锂电池的整体性能。
本发明涉及一种PP复合材料及其制备方法,按重量份由以下组分组成:PP为60份?80份;CeO2接枝物为20份?30份;抗静电剂为8份?12份;相容剂为0.2份?0.4份;抗氧剂为0.1份?0.5份;润滑剂为0.1份?0.3份。在纳米CeO2粒子表面接枝PS,可有效提高纳米CeO2粒子在PP基体中的分散,从而提高它们之间的相容性;在材料中加入SEBS,可减少纳米CeO2接枝PS与PP在结构上的差异性, 从而进一步增强CeO2接枝物与PP的相容性, 提高纳米CeO2粒子在基体中的分散度,从而提升了PP复合材料的物理性能。纳米CeO2的加入提高了PP复合材料的抛光效果。石墨烯的添加提高了PP复合材料的抗静电能力。
本发明提供了一种电子封装用高体积分数SiCp/Al复合材料基板表面金属化及钎焊方法。本发明优化Sn敏化-Pd活化工艺,控制SiCp/Al复合材料基板的腐蚀,降低表面粗糙度,同时在SiCp/Al复合材料基板表面形成均匀分布的活性金属质点,从而保证通过化学镀在SiCp/Al复合材料基板表面形成致密、平整且界面结合良好的Ni-P合金金属化层。
本发明公开了一种耐磨填料及由其制备的耐磨复合材料和制备方法,该耐磨填料由包括以下重量份的组分制成:立方氮化硼微粉0.15~7.5份,二硅化钼微粉0.15~7.5份,聚四氟乙烯微粉0.2~10份。由其制备的耐磨复合材料由包括以下重量份的组分制成:塑料树脂100份,上述耐磨填料0.5~25份,偶联剂0~2份,加工助剂0~2份。该耐磨复合材料的制备方法为将上述组分进行高速混合后在挤出机中挤出。本发明通过将立方氮化硼微粉、二硅化钼微粉与聚四氟乙烯微粉复配作为耐磨填料用于塑料基体,制得了一种耐磨性能好,具有较低的摩擦系数和较低的干磨磨耗的耐磨复合材料,同时拓展了立方氮化硼、二硅化钼的应用领域。
一种高性能纤维增强膜复合材料,包括骨架织物和其表面的树脂涂覆层,其特征在于: 所述的骨架织物是以纱线特数200~600D的高强纤维作为经或纬线,织造的经纬密度为22 x22~27x27,骨架组织结构为平纹或方格组织或经编双轴向(经纬密度为18x18~18x 20)结构织物;所述的树脂涂覆层是骨架织物两面中至少一面用间隙涂层与转移涂层结合工 艺涂覆树脂层,所述的树脂层包括热塑性树脂85~90份、纳米无机添加剂1~5份、有机改 性剂5~10份。本复合材料,面密度≤280g/m2,经纬向拉伸断裂强度750~1000N/cm,经 纬向切口撕裂强力750~850N,断裂延伸率≤5%,耐候耐温自洁性好,柔韧抗疲劳性强,可 高频热合,剥离强度(布/胶)≥2500N/m。
中冶有色为您提供最新的安徽合肥有色金属材料制备及加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
