全部
▼
热搜：
647
0

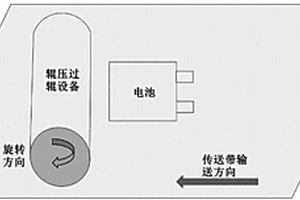

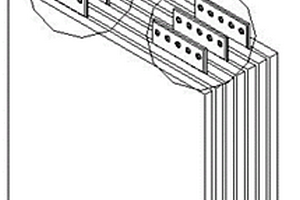

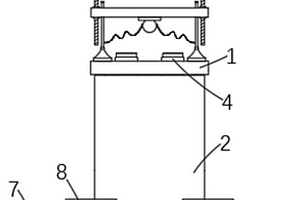

本发明涉及一种改善锂离子软包叠片电池隔膜褶皱的控制方法，该方法基于解决由于软包叠片锂离子电池隔膜的褶皱，影响电池性能的问题。该方法包括如下步骤：电池注液后进行搁置，确保电解液充分浸润极片；然后对搁置后的电池进行辊压，辊压过程中控制辊压的压力及速度；对辊压结束后的电池进行预充；最后对预充完成的电池进行二次辊压，进一步对隔膜进行整形，并排除气体，完成二封。本发明基于该种控制方法制备的锂离子软包叠片电池与未进行辊压整形的电池相比正负极片与隔膜间的接触界面更好，无因为隔膜褶皱的现象造成褶皱区存的死锂，从而充分发挥正负极材料的容量，改善电池性能。
930
0

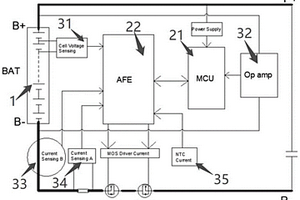

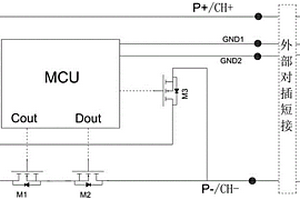

本发明一种通讯基站高安全采样锂电池管理系统及其工作方法，具有锂离子电池组和与锂离子电池组连接的主控单元；主控单元包括主芯片MCU以及与主芯片MCU连接的AFE采集电路及多重电压、电流及温度采样电路；电压采样电路包括AFE电压采样电路和运放电压采样电路；电流采样电路主要包括检流电阻采样电路和霍尔电流采样电路。本专利克服现有技术存在的缺陷，完善目前使用的常规产品，增加功能使用的安全，降低使用过程的风险，着重从锂电池的电流、电压及温度这三个关键因素考虑，在锂电池使用过程中，通过双重采样电路来对比确认电压、电流及温度的精度，或某路采样电路失效后，备份采样电路仍可继续工作，避免锂电池的不正常工作。
723
0

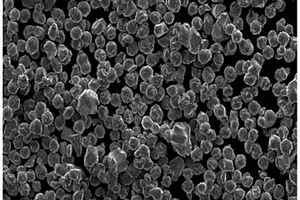

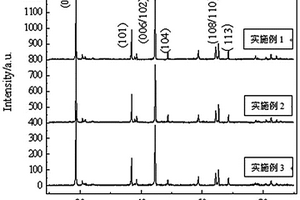

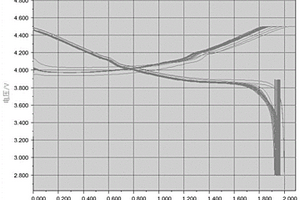

本发明公开了一种镁铝钒共掺杂钴酸锂正极材料的制备方法，包括以下步骤：a.将氧化钴、碳酸锂、氧化镁、氧化铝、钒酸铵原料混合均匀，其中锂元素与钴元素摩尔比为1.04‑1.06，氧化镁的质量分数为0.05％‑0.2％，氧化铝的质量分数为0.05％‑0.5％，钒酸铵的质量分数为0.05％‑0.5％；b.将步骤a中混合好的原料置于500‑1080℃的煅烧设备中恒温烧结2‑20h，烧结完成后冷却至室温后取出；c.将步骤b中得到的产物粉碎过筛后即得到镁铝钒共掺杂钴酸锂正极材料。本发明通过掺杂镁铝钒元素，提高了钴酸锂在4.5V电压下的稳定性的循环性能，在高电压充放电条件下容量发挥更好。
625
0

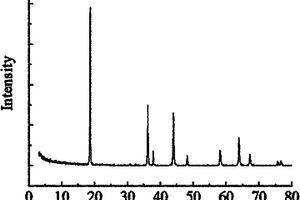

本发明提供一种新型锂离子二次电池用正极材料-尖晶石结构LiNi1/3Al1/3Mn4/3O4及其制备方法。其主要特征在于锂、镍、铝、锰的物质量比率为1∶1/3∶1/3∶4/3(ICP检测获悉),且合成的材料经x射线衍射检测符合尖晶石结构。将其作为用于锂离子二次电池中,以1/3C安培的电流,在2.5-4.2伏范围内做测试,其比容量达到152mAh/g以上,其充放电平台电压分别为3.97伏和3.91伏,充放电循环400次,容量保持率高达95%以上。其综合性能如比容量、高低温循环性能和-20℃容量保持率相对较好。
808
0
本发明涉及一种含电聚合交联助剂的防过充电解液及用其制备的锂离子电池。目的是解决锂离子电池普遍存在的电解液热稳定性较差及在过充情况下的热失控问题。该电解液包括锂盐、有机溶剂、成膜添加剂、防过充添加剂、电聚合交联助剂组成;其中所述的电聚合交联助剂包括聚乙二醇烯酸酯类低聚物及其衍生物。采用该电解液制备的锂离子电池在过充情况下不会发生爆炸、起火的危险，有着优异的过充安全性。
727
0

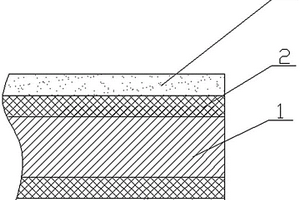

本发明公开了一种双重涂层的锂离子电池正负极极卷，它包括基材、内涂层和外涂层。所述基材是一种金属箔，基材集流体两面均匀涂覆一层内涂料，两者结合构成常规结构的锂离子电池极卷。本发明为了进一步提高电极极片在高倍率下锂离子嵌入和脱出能力，在已固定的内涂层表面上加涂一层外涂层。外涂层的材质依据待制电极极片极性而定，制作正极极片的外涂层材质为活性碳，活性碳固化后面密度为2～20mg/cm2，厚度为50～200μm；制作负极极片的外涂层材质为硬碳，硬碳固化后面密度为2～16mg/cm2，厚度为40～180μm。配用本发明的锂离子电池倍率性能好，循环使用寿命长，可支持瞬间超高倍率放电，而且具有能量密度高、成本低等优势。
773
0

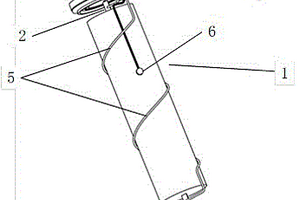

本实用新型公开了一种锂离子电池低温加热装置，包括由裸电芯、外壳、盖帽构成的锂离子电池、电源，还包括设置在所述裸电芯表面的耐高温绝缘膜、设置在所述耐高温绝缘膜上的加热电阻元器件和感温探头、与所述加热电阻元器件和感温探头分别连接的控制器；所述盖帽上设置线孔，所述加热电阻元器件与所述裸电芯正极极耳和负极极耳分别连接，所述控制器与所述电源连接。本实用新型通过加热电阻元器件直接与锂离子电池裸电芯接触，传热快，可有效检测裸电芯温度，低温循环寿命长，且不会占用电池空间。
1061
0

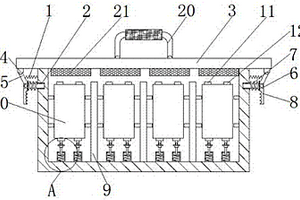

本实用新型公开了一种便于安装的储能用锂离子电池装置，包括箱体，所述箱体内腔两侧的顶部均开设有卡槽，所述箱体的顶部设置有箱盖，所述箱盖底部的两侧均固定连接有固定块，所述固定块的底部通过活动轴活动连接有支撑杆，所述支撑杆的底部通过活动轴活动连接有与卡槽配合使用的卡杆，所述卡杆表面的外侧竖向固定连接有支撑座，支撑座的内侧焊接有压簧。本实用新型通过卡槽、箱盖、固定块、支撑杆、卡杆、压簧、握柄和隔板的配合，便于使用者对锂离子电池进行安装，解决了现有安装装置不便于使用者对锂离子电池进行安装的问题，可对箱盖进行有效卡紧，降低使用者的劳动强度，提高使用者的工作效率。
820
0

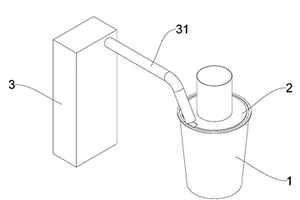

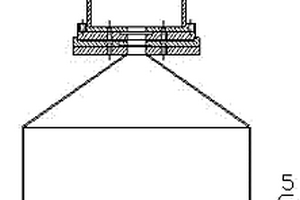

本实用新型公开了一种用于锂电池阳极材料加工的粉末收集装置，包括一收集桶，所述的用于锂电池阳极材料加工的粉末收集装置还包括一桶盖，所述的桶盖上设置有一连接软管和一排气孔，所述的桶盖与所述的收集桶相互吻合。本实用新型的用于锂电池阳极材料加工的粉末收集装置的优点是：带有桶盖和连接软管，能够较严密的与搅拌混合器相连接，桶盖上设置有排气孔，有利于快速排气，有效减少漂浮在空气中的粉末的数量，同时带有工业吸尘器，能够对漂浮在空气中的粉末进行回收利用。
951
0
本发明以钛酸四丁酯、石墨烯、P123、叔丁醇配成钛源分散液，以二水醋酸锂、去离子水和叔丁醇配成锂源溶液，将混合的钛源分散液转移至微波反应器中并加热至回流，加入锂源溶液，反应一定时间，冷却，去除溶剂，然后干燥得到石墨烯基钛酸锂前驱体。得到的石墨烯基钛酸锂前驱体放置管式炉中，在惰性气体保护下一定温度煅烧一定时间，得到石墨烯/钛酸锂复合材料。将得到的活性材料、乙炔黑以及PVDF混匀均匀的在铝箔上面涂膜，制备得到纽扣电池电极片，最后在手套箱中组装半电池并对充放电性能进行测试将活性材料做成半电池进行性能检测，检测发现，石墨烯/钛酸锂在1C倍率下容量仍有140mAh/g，循环1000次后仍能保持99%以上，具有优异的性能。
1017
0
本发明涉及锂离子电池技术领域，具体公开了一种高安全性芳纶锂离子电池，包括电芯，所述电芯内设置有正极片、负极片和隔膜，其特征在于：所述正极片的正极活性物质涂覆区域涂覆有芳纶涂层浆料，所述负极片的负极活性物质涂覆区域涂覆有芳纶涂层浆料，所述隔膜为PE裸膜。芳纶涂层浆料由以下组分按质量份数混合而成：芳纶纤维4‑9份、第一溶剂55‑75份、第二溶剂9‑32份、助溶剂2‑6份、分散剂0.2‑0.3份、乳化剂0.5‑3份、造孔剂2‑5份、胶黏剂0.5‑2.5份。本发明还公开了一种制备高安全性锂离子电池的方法，通过该方法制备出来的高安全性锂离子电池。可以在遇到挤压，穿刺等极端情况下时，避免电池发生热失控，提高安全性能。
730
0
本发明公开了一种锂离子电池用正极材料的包覆方法，包括以下步骤：(1)将待包覆的锂离子电池用正极材料粉末与纳米二硼化锆粉末混合均匀，得到混合粉末；纳米二硼化锆粉末的质量为待包覆的锂离子电池用正极材料粉末质量的0.02％‑1％；(2)将混合粉末烧结后冷却至室温，得到烧结后的混合粉末；烧结的工艺条件为：烧结温度为400℃‑1000℃、烧结时间为2h‑20h、烧结在空气气氛或氧气气氛中进行；(3)将烧结后的混合粉末粉碎过筛，得到包覆后的锂离子电池用正极材料。本发明通过二硼化锆(ZrB2)表面修饰提高锂离子电池用正极材料的导电性，同时起到界面保护的作用，有效抑制界面处发生氧化还原副反应。
1079
0
本实用新型公开了一种电极直接焊接式锂电池组，由两个以上单体锂电池叠装、串联而成；单体锂电池包括锂电池体和连接在锂电池体上作为正极的铝电极、作为负极的铜电极；相邻单体锂电池的铝电极、铜电极之间设有焊膏，将焊膏夹在中间，并焊接连接在一起。本实用新型结构简化，制造成本低，各单体锂电池铜铝电极之间连接牢固、可过载大电流、同时避免锂电池铜电极和锂电池铝电极之间连接产生的电腐蚀现象、具有较小连接内阻。
1053
0
本发明公开了一种电动自行车用锂离子电池组预充方法，包括S1、将电动自行车装入换电锂离子电池组，并将电源转换线束与换电柜电信号连接：S3、将充电状态下的换电锂离子电池组按照：换电锂离子电池组搁置状态实施充电、换电锂离子电池组带载状态实施充电和换电锂离子电池组充电状态实施充电；本发明在换电情况下通过设有的换电柜与电源转换线束能够有效的将换电锂离子电池组与电动自行车连接时避免出现瞬间的大电流，从而有效的规避了烧损电池插座的情况，同时在频繁的换电过程中能够大大提升电池插座和电源转接线插头的寿命从而有效的避免在大电流导致的接触不良的现象，进而有效的提升了电动自行车在充电过程中的安全性。
945
0

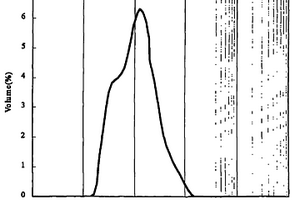

本发明公开了一种正极材料磷酸铁锂的碳包覆方法，步骤一，混合Fe源化合物、Li源化合物和P源化合物，得到了磷酸铁锂前驱体的混合物；步骤二，第一次烧结；步骤三，第二次加入碳源化合物；步骤四，第二次烧结；步骤五，第三次烧结后得到碳包覆完整的磷酸铁锂。本发明不但适合大规模生产，成本低，生产工艺简单、综合性能优良，而且粒度分布可控，大小粒度互补性强，可大大提高磷酸铁锂正极材料的导电性和分散均匀度。
905
0

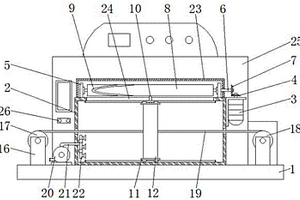

本实用新型公开了一种用于锂电池陶瓷隔膜涂布机的干燥箱，包括底板，所述底板的顶部固定连接有干燥箱，所述干燥箱的一侧通过L型连接架固定连接有电机，所述电机输出轴的外表面套设有第一锥齿轮，所述干燥箱顶部的两侧均固定连接支撑板，且两个支撑板之间通过轴承转动连接有传动轴，且传动轴的一端贯穿支撑板并延伸至支撑板的一侧，本实用新型涉及锂电池生产设备技术领域。该用于锂电池陶瓷隔膜涂布机的干燥箱，大大增强了干燥效果，很好的提高了干燥效率，无需花费生产人员大量的工作时间对锂电池陶瓷隔膜进行干燥，实现了既快速又高效的对锂电池陶瓷隔膜进行干燥，从而大大方便了生产人员生产锂电池陶瓷隔膜工作。
839
0
本发明涉及一种石墨烯改性富锂锰基正极材料及其制备方法。所述的富锂锰基正极材料合成方法包括如下步骤：将锂盐、金属硝酸盐以及非金属锂盐按照摩尔比称量后溶入去离子水中，加入结合剂，用氨水调节pH值，然后加热搅拌反应制得湿凝胶，烘干得到干凝胶，再经过预烧结得到前驱体，最后高温煅烧破碎后得到富锂锰基材料。将富锂锰基材料与计量的石墨烯或氧化石墨烯及碳源分散于溶液中，经混合均匀，干燥后在氩气气氛下高温煅烧，最终获得石墨烯改性富锂锰基正极材料。用该正极材料制成的锂离子电池与传统的电池相比，具有首次效率高、倍率性能好、循环寿命长的特点，具有极大的实用价值。
677
0

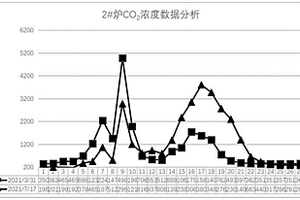

本发明公开了一种在线监测高电压钴酸锂表面残碱浓度的方法，包括以下步骤：设置烧结窑炉的温度曲线及进排气量，达到设定参数且稳定后，投入物料烧结；测定烧结窑炉中各温区的CO2浓度、各排气管的气体流量；测试烧结品表面残碱含量；重复多次作为基础数据；分析各温区CO2浓度数据，判定烧结窑炉内气体流向和CO2分布状态；分析各排气管气体流量数据；将固相反应活性最高的区域调高进气量并将该区域的排气管用耐火棉包住，并将该区域的排气管改为直接排气；测试烧结窑炉中CO2浓度，同时将烧结品取样测试表面残碱含量并分析数据。本发明可以使出炉料表面残碱显著降低、提高高电压钴酸锂材料的稳定性、降低钴酸锂电池胀气性。
756
0

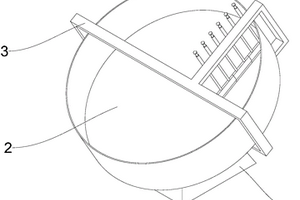

本发明公开了一种用于生产锂电池阳极材料的造粒机，包括一底座和一转筒，所述的转筒倾斜布置，所述的用于生产锂电池阳极材料的造粒机还包括一支架和刮板组件，所述的支架与所述的底座固定连接，所述的刮板组件与所述的支架相连接，且其下端与所述的转筒的底面相互贴合。本发明的用于生产锂电池阳极材料的造粒机的优点是：带有刮板组件和调节螺栓，能够使调节刮板本体紧密地与转筒底部相接触，有效避免粉末状原材料附着在转筒的底部，减少浪费，同时刮板本体可以更换，使用成本较低。
707
0

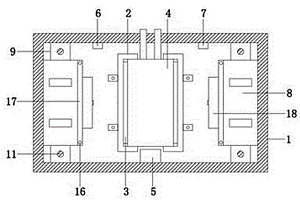

本实用新型公开了一种锂电池低温充电系统，包括无顶结构的外壳，所述外壳的内腔底端左右两侧均螺钉连接有凹形框，所述凹形框的内侧螺钉连接有PTC加热板，所述PTC加热板的内侧卡接有电池主体，且电池主体后侧的接口延伸出外壳，所述外壳的内腔底端前侧中心位置螺钉连接有控制盒，所述外壳的内腔后侧左右两端分别螺钉连接有第一温度传感器和第二温度传感器。该锂电池低温充电系统，在低温状态下对锂电池进行充电时，可将外壳调节为密封状态，提高了对锂电池的加热效率，避免浪费电力资源，并且在常温状态下可将外壳调节为非密封状态，不仅可方便锂电池散热的同时可确保锂电池的防水效果，满足人们的使用需求，有利于广泛推广。
686
0
本发明提供一种钛酸锂电池的和膏工艺，涉及钛酸锂电池的制作方法。其技术方案是在和膏过程中掺入占活性物质质量百分比2%～20%的活性炭。可以仅在正极和膏时掺入活性炭，或仅在负极和膏时掺入活性炭，也可以同时在正、负极和膏时分别掺入活性炭。本发明利用活性炭材料的多孔结构，吸收钛酸锂电池循环过程中产生的气体，有效解决电池产气问题，提高电池使用性能。
633
0

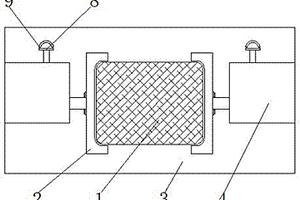

本发明公开了新能源汽车用锂离子电池，包括锂离子电池本体，所述锂离子电池本体的两侧均设置有卡块，所述锂离子电池本体的底部设置有安装板，所述安装板顶部的两侧并位于两个卡块的外侧均固定连接操作箱，所述操作箱内腔的顶部设置有固定板，所述固定板的两端均固定连接有固定块。本发明通过设置锂离子电池本体、卡块、安装板、操作箱、固定板、固定块、活动杆、连接板、拉环、弧形齿板、活动块、连接杆、滑块、滑轨、弹簧和伸缩杆的配合使用，解决了现有的锂离子电池不便于拆卸的问题，因此该锂离子电池方便了工作人员对其进行更换和保养，从而节省了工作人员大量的时间。
847
0
本实用新型公开了一种易于固定手机的锂离子电池充电宝，属于锂离子电池领域，一种易于固定手机的锂离子电池充电宝，包括锂离子电池充电宝本体，锂离子电池充电宝本体包括USB插孔和充电孔，锂离子电池充电宝本体远离充电孔的一端开凿有一对收纳槽，一对收纳槽内设有支撑杆，支撑杆的一端与收纳槽转动连接有，锂离子电池充电宝本体的一侧设有固定板，固定板与锂离子电池充电宝本体之间连接有合页，合页靠近锂离子电池充电宝本体的一端开凿有与支撑杆相匹配的卡槽，固定板远离锂离子电池充电宝本体的一端固定连接有一对固定块，可以实现方便使用者在充电时使用手机，易于手机与充电宝的固定，方便使用与携带。
702
0
本发明涉及汽车电源技术领域，尤其涉及一种采用锂电池挂车的纯电动汽车电源系统，包括纯电动汽车动力系统和拖车锂离子电池动力系统；技术方案为纯电动汽车内安装1kwh的超级电容电池组，以取代常规的锂离子电池组，而将锂离子电池组安装在单轮挂车上，纯电动汽车在行驶时，单轮挂车上的锂离子电池组作为动力来源。
821
0
本发明提供一种提高钛酸锂电池循环寿命的化成方法，适用于负极材料为钛酸锂材料的锂离子电池。该方法采用小电流化成和高温老化，搁置后减压抽气，重复进行多次小电流化成和高温老化，使电池内部的水分充分发生反应，将生成气体抽出，从工艺上解决钛酸锂电池胀气问题，从而提高钛酸锂电池循环寿命，并保证了电池的容量。
886
0
本发明公开了一种锂离子电池极片制作方法，首先制作用于极片集流体表面预处理的导电涂层浆料，将粘结剂加到溶剂中，搅拌使其溶解均匀；然后加入导电剂，高速搅拌分散后制得集流体预处理导电涂层浆料。再将制好的导电涂层浆料均匀的涂敷在集流体上，并烘干。最后将电极材料涂敷在已经过预处理的极片集流体上，烘干后制得锂离子电池极片。本发明用于制作锂离子电极极片，组装成电池，可有效降低锂离子电池的内阻，提高电池的倍率放电和循环性能。
813
0
本发明公开了一种磷酸铁锂电池自放电检测方法，涉及锂电子的筛选技术领域。其特征在于，将电池充满电，搁置在磁场强度为0.01-1.3T的匀强磁场中，利用强磁场对磷酸铁锂电池的作用，加快电池的自放电，放置1-15天后，从强磁场中取出，消磁后测试搁置电池的自放电率，根据实测自放电率数据可以挑选出自放电属性异常的电池。该方法用于锂电池自放电属性的筛选，能在短时间内挑出不合格电池，有重要推广价值。
1057
0
本发明公开了一种高钠金属锂及其制造方法,所述的高钠金属锂包括金属锂及其微量元素,其钠的含量占产品总质量的1.5～3.5%。其生产工艺是将碳酸锂、盐酸以及钠盐进行搅拌反应后,再经过压滤、浓缩、烘干、电解、熔铸包装一系列过程,即可获得高钠金属锂,用此方法生产的高钠金属锂,钠含量高、活性强,用于医药、石化、橡胶等行业的催化过程,生产周期短、能耗低。
853
0
本发明公开了一种水系铁锂正极片及其制备方法，正极片为水系正极浆料，包括LFP、碳纳米管CNT、导电剂SP、水性粘结剂、分散剂、去离子水；水系铁锂正极片制备方法从正极配方、涂布参数及过程工艺等多方面入手，通过混料中加入NMP+PC(1:2)混合溶液、严格控制浆料粘度，且在周转罐中低速搅拌，为浆料涂布提供保证；通过涂布温度、安装加湿装置单面启动，且控制车间温湿度研究，使水系铁锂正极单面涂布无卷边、无边缘开裂、无硬脆、断代问题，解决了水系正极一直以来无法量产的难题，成功开发一种可行的水系铁锂正极片的制备方法，所制得电池性能与油系铁锂电池性能相近，但成本更低、且绿色无污染。
中冶有色为您提供最新的江苏泰州有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
