山西太原有色金属复合材料技术理论与应用

纳米羟基磷灰石/PA6复合材料的制备方法 875

 0

一种纳米羟基磷灰石/PA6复合材料的制备方法，是在聚乙二醇乙醇溶液中加入纳米羟基磷灰石分散得到羟基磷灰石分散液；将PA6原料溶解在FeCl₃乙醇溶液中，以乙醇水溶液析出得到PA6粉末；向纳米羟基磷灰石分散液中加入PA6粉末混合均匀，干燥得到复合材料粉末；将所述复合材料粉末热压成型，制成纳米羟基磷灰石/PA6复合材料；或者将所述复合材料粉末先置于银离子溶液中浸渍处理，并将浸渍的银离子还原成纳米银后，再热压成型，制成银/纳米羟基磷灰石/PA6复合材料。本发明制备的复合材料具有强度高、模量大等骨修复材料所需的力学性能，且具有一定的抑菌性和生物活性，可作为生物医用复合材料应用于骨修复材料中。

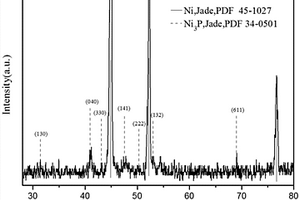

钠离子电池纳米片阵列磷化镍/3D石墨烯复合材料及其制备方法 750

 0

本发明公开了一种钠离子电池纳米片阵列磷化镍/3D石墨烯复合材料及其制备方法；该复合材料由泡沫镍通过CVD法制备了3D石墨烯，通过与pH=3的去离子水进行水热法反应，在载有3D石墨烯的泡沫镍基底上生成Ni(OH)2纳米片阵列结构；将所述纳米片阵列Ni(OH)2/3D石墨烯复合材料与磷源分别置于管式炉的两端，加热管式炉，同时从放置无机磷源的管式炉一端通入流动性惰性气体，进行热处理；待反应冷却至室温，即得纳米片阵列磷化镍/3D石墨烯复合材料；本发明整体制备方法简单，环境友好，通过磷化镍与3D石墨烯复合提升了材料性能，将该材料用作自支撑钠离子电池负极材料无需导电剂，具有高比容量以及良好的倍率性能，具有广阔的工业化应用前景。

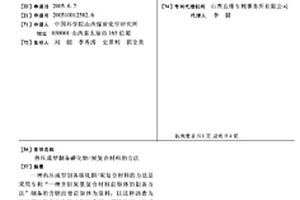

热压成型制备碳化钽/炭复合材料的方法 952

 0

一种热压成型制备碳化钽/炭复合材料的方法是采用专利“一种含钽炭基复合材料前驱体的制备方法”制备的含钽沥青前驱体为原料,以这种沥青为粘结剂,煅烧的含钽焦粉为骨料,采用热压一次成型工艺制备的碳化钽/炭复合材料。本发明制备的复合材料具有机械强度高,垂直压制方向的最大抗弯强度和抗压强度分别达78.0MPa和138.3MPa,产品质量稳定、成本低,成品率高的优点。

准晶增强铝基复合材料的制备方法 610

 0

本发明涉及一种准晶增强铝基复合材料的制备方法，是针对铝基复合材料力学性能强度低、韧性差的情况，在铝基复合材料中添加准晶颗粒，通过熔炼、铸造制备成准晶增强铝基复合材料，提高了复合材料的强度和硬度，此制备方法工艺先进、技术参数精确翔实、产物纯度好、质量高，是先进的准晶增强铝基复合材料的制备方法。

电磁防护复合材料的制备方法 843

 0

本发明公开了一种电磁防护复合材料的制备方法，是在由碳纤维、石英纤维与芳纶纤维以正交三向编织法编织成的编织体表面生长碳纳米管阵列，经SnCl2-PdCl2活化处理后化学镀镍，最后在编织体表面涂刷树脂保护层并热压固化处理后得到电磁防护复合材料。本发明的复合材料具有导电导磁双重性能，同时具备较好的力学性能，适合于一体成型，可用于无加工余量的异型结构件的电磁防护。

铜铅螯合物/介孔炭复合材料制备方法 858

 0

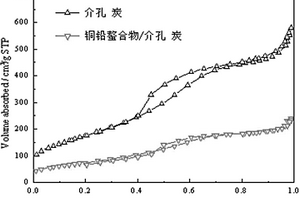

本发明公开了一种铜铅螯合物/介孔炭复合材料的制备方法，其步骤包括：配制Cu2+ : Pb2+（摩尔比）=1：1的铜盐和铅盐的混合溶液A；将芳香酸溶于氢氧化钠溶液，配制成芳香酸钠水溶液B，芳香酸与Cu2+或Pb2+的摩尔比为2 : 1；将介孔炭材料置于芳香酸钠的水溶液B，充分搅拌后得到混合溶液C，介孔炭的固含量为40～100g/L；在搅拌条件下，将C加入到A溶液中反应，反应温度为20~80℃，反应完毕后静置保温1-10小时，经洗涤、过滤、70~95℃干燥后得到铜铅螯合物/介孔炭复合材料。采用本发明所述的技术方制备得到铜铅螯合物/介孔炭复合材料，具有分散性能好，不易二次团聚的优点。

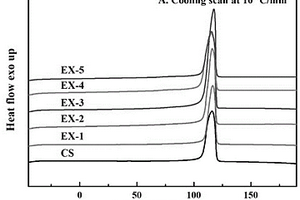

抗撕裂PBSeT/PP/HDPE复合材料及其制备方法 664

 0

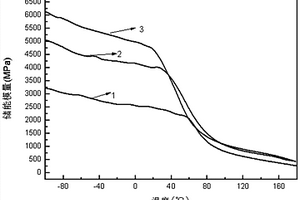

本发明属于高分子材料领域，具体涉及一种抗撕裂PBSeT/PP/HDPE复合材料及其制备方法；所述复合材料是由以下质量份数的原料制成的：PP 40~50份，HDPE 40~50份，PBSeT 0~20份且不为0；所述制备方法包括以下步骤：将质量份配比的PP与HDPE先进行第一段熔融共混，待全部融化后加入质量份配比的PBSeT，待PBSeT融化后继续共混，得到一种抗撕裂PBSeT/PP/HDPE复合材料；本发明提供的熔融共混方法下，当复合材料中PBSeT的添加量占12%时，复合材料的撕裂强度比不添加PBSeT的复合材料的撕裂强度提高了40.36倍；当复合材料中PBSeT的添加量占12%时，复合材料的断裂伸长率比不添加PBSeT的复合材料的断裂伸长率提高了124.7%。本发明的制备方法可很大程度提高复合材料的撕裂强度和韧性，具有很高市场价值。

非晶复合材料及其制备柔性联轴器膜片的方法 583

 0

本发明公开了一种非晶复合材料及其制备柔性联轴器膜片的方法，属于非晶复合材料的应用技术领域。该柔性联轴器的膜片采用Ti基非晶复合材料或Zr基非晶复合材料而制造。非晶复合材料制造的柔性联轴器上的膜片，利用非晶复合材料母锭真空电弧炉熔炼，铜模吸铸板状非晶复合材料，轧制前后热处理，二维高温轧制和室温轧制预变形，粗、精加工成所需膜片尺寸。该非晶复合材料制造的柔性联轴器的膜片具有高弹性（弹性极限1.5%‑1.7%）、高强度、高韧性、高硬度、优异的耐腐蚀和耐疲劳性能、使用寿命长等优点。

硅铝复合材料制成的仿铝板墙体及其制备工艺 718

 0

本发明涉及一种硅铝复合材料制成的仿铝板墙体及其制备工艺，该工艺包括以下步骤：（1）将硅铝复合材料注入仿铝板的墙体模具中；（2）在温度为150℃的条件下注塑成型形成仿铝板墙体；（3）成型结束后，开模取出仿铝板墙体，进行表面仿铝板氟碳漆喷涂处理；（4）在步骤（3）的仿铝板墙体表面再喷涂抗紫外线材料；硅铝复合材料是由煤矸石纤维、高分子共混防火改性材料、硅铝熟料与硬脂酸混合而成；仿铝板墙体包括硅铝复合材料基层、仿铝板氟碳喷涂层和抗紫外线层，由内而外依次设置；本发明仿铝板墙体在生产线上一次成型，受环境温度变化影响小、防水性能好，抵御紫外线辐射的效果好，使用寿命长，结构稳定，强度高，同时成本低，便于操作。

新型吸波复合材料及其制备方法 564

 0

本发明公开了一种新型吸波复合材料及其制备方法。所述新型吸波复合材料通过在CF/环氧树脂复合材料外复合高性能PBO/环氧树脂复合材料，PBO/环氧树脂复合材料透波功能集成在CF/环氧树脂复合材料中，而在PBO增强环氧树脂复合材料中加入纳米吸波材料，使电磁波在透过PBO/环氧树脂复合材料时，实现边透过边吸收，而入射的电磁波进入到复合材料内部后，碳纤维增强环氧树脂复合材料复合材料对电磁波的强反射，使电磁波再次经过PBO/环氧树脂复合材料，实现二次吸收，达到吸波隐身的效果。因此，本发明中的新型吸波复合材料预期可作为综合性能优异且隐身性能良好的结构‑功能一体化材料应用于航空航天领域。

碳纳米复合材料及其制备方法和应用 772

 0

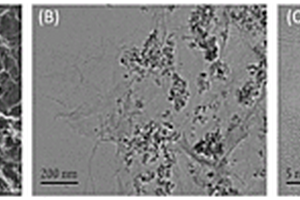

本发明提供一种碳纳米复合材料及其制备方法和应用。碳纳米复合材料为石墨烯纳米带垂直阵列，且石墨烯纳米带的外壁附着有碳化硅/石墨化金刚石纳米晶体，其中碳化硅晶体包裹在石墨化金刚石晶体之中。碳纳米复合材料的制备方法，包括步骤：在硅片蒸镀Al2O3和Fe；单壁碳纳米管垂直阵列生长；在单壁碳纳米管垂直阵列蒸镀硅；在热丝CVD炉中，气体为H2、CH4，通过去离子水的H2的气氛下，处理得到碳纳米复合材料。本发明碳纳米复合材料具有电催化析氢活性高、起始电势(onset?potential)低，电流密度大、Tafel斜率小、性能稳定等特点，可在电催化析氢中应用。

聚丙烯/镀镍玻璃纤维/二氧化钛复合材料及其制备方法 703

 0

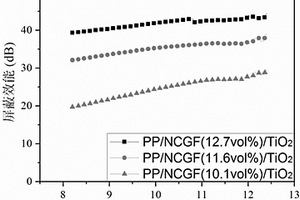

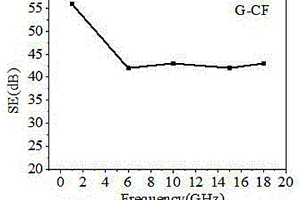

本发明涉及聚合物复合材料领域，具体是一种聚丙烯/镀镍玻璃纤维/二氧化钛复合材料及其制备方法，所述复合材料是由85.0~92.0vol%的聚丙烯、7~14.0vol%的镀镍玻璃纤维以及0.5~1.0vol%的二氧化钛构成的。本发明将二氧化钛与镀镍玻璃纤维作为二元填料对聚丙烯进行功能化改性。利用玻璃纤维具有较大长径比、易于搭接的结构特点，实现包覆镍层在聚丙烯中的连续分布与网络化构建，在极低金属镍含量下形成导电通路，赋予聚丙烯导电性能；同时利用二氧化钛的高介电常数及两极极化效应特点，在聚合物中加入纳米TiO2粒子，通过界面极化作用衰减电磁波，提高复合材料的电磁屏蔽效能。

超高分子量聚乙烯/镍导电复合材料的制备方法 947

 0

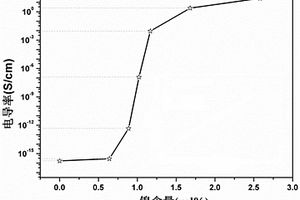

本发明涉及聚合物复合材料领域，具体是一种超高分子量聚乙烯/镍导电复合材料的制备方法，其步骤为：将镀镍超高分子量聚乙烯粉末放入到模具中，在180~200℃、10~15MPa条件下热压5-10min成型，则得到具有隔离结构以及高导电、低逾渗特点的超高分子量聚乙烯/镍复合材料。本发明通过热压成型工艺制备超高分子量聚乙烯/镍导电复合材料，其中，具有核-壳结构的复合粒子实现了金属镍在超高分子量聚乙烯粉末表面的均匀包覆，在模压成型过程中，超高分子量聚乙烯在熔融状态下的高粘度限制了壳层金属镍的扩散，起到了良好的堆挤和隔离效果，最终获得电导率可控且具有隔离结构的超高分子量聚乙烯/镍导电复合材料。

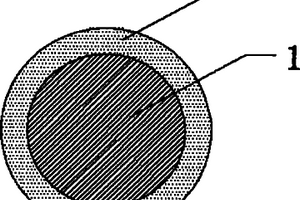

纯铝包覆SiC颗粒增强镁基复合材料、制备及其应用 597

 0

本发明公开了纯铝包覆SiC颗粒增强镁基复合材料、制备及其应用，纯铝包覆SiC颗粒增强镁基复合材料由芯层和包覆层组成，芯层为SiC颗粒增强镁基复合材料，包覆层为纯铝，纯铝包覆层的单边厚度为2-6mm，芯层SiC颗粒均匀分散在镁基复合材料中，SiC颗粒的体积为SiC颗粒增强镁基复合材料总体积的5％-20％，SiC颗粒直径尺寸≤10μm，制备步骤包括：(1)制备SiC颗粒增强镁基复合材料，(2)制备纯铝包覆SiC颗粒增强镁基复合材料，本发明还提供了纯铝包覆SiC颗粒增强镁基复合材料在制备型材中的应用。本发明提供的材料具有良好的可加工性、成形性、装饰性和耐蚀性。

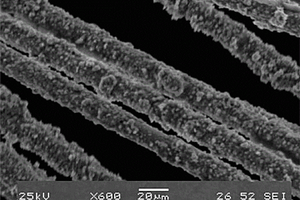

碳纤维增强镍基复合材料及其制备方法 844

 0

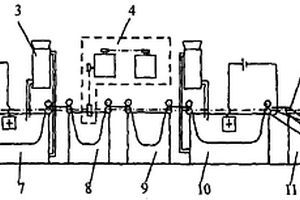

本发明公开了一种碳纤维增强镍基复合材料及其制备方法，涉及金属基复合材料。现有技术制备的金属基复合材料不适用于在高温下使用的像汽轮机类零件。本发明的复合材料组分与体积百分比为：碳纤维：30～35％，铜：6～8％，镍：57～64％。工艺步骤为：碳纤维预处理，电沉积铜、清洗、中和，电沉积镍，成型电沉积镍，坯料清洗、烘干，裁剪坯料放入模具，真空热压，随炉冷却。本发明利用三步电沉积方法制备的Cf/Ni复合材料，不仅能够满足燃气涡轮发动机的叶片使用要求，而且具有良好的高温强度、高弹性模量、低密度、高熔点、抗蠕变，等优点。

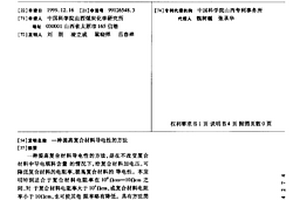

提高复合材料导电性的方法 602

 0

一种提高复合材料导电性的方法, 是在不改变复 合材料中导电填料含量的情况下, 给复合材料加电压, 可降低复 合材料的电阻率, 提高复合材料的导电性。本发明特别适合 于复合材料电阻率在106Ωcm—10Ωcm之间, 对于复合 材料电阻率大于106Ωcm, 或复合材料电阻率小于10Ωcm, 也可使其电阻率略有降低。具有方法简单, 易操作, 不改变复合 材料的可加工性及力学性能等特点。

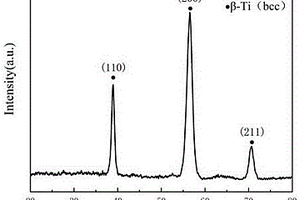

Ti₂AlC增强铜基复合材料的制备方法 770

 0

一种Ti2AlC增强铜基复合材料的制备方法，它涉及一种铜基复合材料及其制备方法。解决了铜基复合材料脆性大、导电性能差、摩擦系数高的缺点。一种Ti2AlC增强铜基复合材料的制备方法，主要包括两大步骤：一、采用粉末冶金的方法制备多孔Ti2AlC坯体。二、采用熔渗技术，将纯铜熔体挤压进入多孔Ti2AlC坯体中，制备出Ti2AlC增强铜基复合材料。该发明可以制备具有优异的导电性和自润滑效果的铜基复合材料。

透明高阻隔复合材料及其制备方法 568

 0

本发明公开了一种透明高阻隔复合材料及其制备方法，复合材料包括透明保护层、阻隔层、抗菌层，保护层位于阻隔层外，对阻隔层起到保护作用，提高复合材料的耐气候性能及耐化学性能，在寒冷、高温高湿、高盐雾和海上等气候及高湿度、高盐浓度的环境中有效保持复合材料好的抗吸湿性、抗腐蚀性等；阻隔层提高复合材料的阻隔水蒸气、氧气性能，提高复合材料包装的抗吸湿性、抗氧化性、密封性能，延长包装内环境状态不变；抗菌层提高复合材料的抗菌性能，减少细菌在复合材料包装内的繁殖，保证复合材料包装在极端条件下的性能；本发明提供的透明高阻隔复合材料的制备方法简便。

浸渍还原法制备Pt/洋葱状富勒烯复合材料 666

 0

本发明公开了一种浸渍还原法制备Pt/洋葱状富 勒烯复合材料。其特征是将洋葱状富勒烯加热，在硝酸溶液中 回流清洗过滤；其次用硝酸处理过的OLFs于水中超声振荡分 散制得碳浆，再加入 H2PtCl6溶液与其OLFs混合均匀，滴加还原剂和NaOH溶液， 调节至中性；最后将混合溶液加热、保温、清洗和过滤，在真 空状态下烘干即可。本发明采用洋葱状富勒烯作为载体，提高 了Pt的比表面积及利用率，保证了使用寿命，而且导电性高， 具有优良的甲醇燃料催化活性，应用范围十分广阔，应用前景 十分诱人。

SiCP增强镁基复合材料的制备方法 761

 0

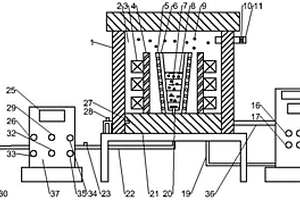

一种SiC_P增强镁基复合材料的制备方法,属于镁基复合材料技术领域。其特征是按以下步骤进行：一、将氮化硼坩埚放置在高频感应炉的真空箱体内，氮化硼坩埚与钼电极相连，氮化硼坩埚内装有16mm×16mm×30mm的镁合金样品件，镁合金上表面放置表面镀有一层厚度为0.095μm薄铜、颗粒度为10μm的SiCp；二、用高频感应炉对真空环境下的样品进行加热至700℃，使样品件全部熔化；三、对金属熔体进行保温处理，保温时间为10min；四、待保温时间结束后，对保温后的金属熔体施加电脉冲，作用时间为10min。优点是工艺高效可靠，可以获得更均匀的组织，并可以对SiC_P的颗粒度以及体积分数量进行调控，可实现工业化生产。

高导热炭/炭复合材料的制备方法 609

 0

一种高导热炭/炭复合材料的制备方法是将中间相沥青基炭纤维与中间相沥青粘结剂混合均匀后热模压成型制得生制品,生制品进行炭化处理制得低密炭/炭,然后对低密炭制品进行液相沥青浸渍-炭化致密化处理,最后进行高温石墨化处理制得高导热炭/炭制品。本发明具有工艺简单、成本低,工艺调整便利,所制炭/炭制品导热率较高等特点。

3‑1‑2型聚合物/水泥压电复合材料及其制备方法 759

 0

本发明公开了一种3‑1‑2型聚合物/水泥压电复合材料，是采用海藻酸钠离子凝胶工艺制备部分带有管状孔道、部分为致密陶瓷体的多孔压电陶瓷骨架为功能体，在陶瓷骨架功能体的管状孔道中浇注水泥浆料形成基体，并在陶瓷骨架功能体与水泥基体之间的微孔中填充有机高分子聚合物构成。本发明压电复合材料具有良好的耐热和抗外界冲击能力，以及更加优异的压电性能，展示出良好的声阻抗匹配和机电耦合效应及较低的机械品质因数，适用于土木结构检测中对高灵敏度传感器的需求。

3D-rGO/Fe₃O₄-AuNPs/HP-β-CD复合材料的制备方法和应用 760

 0

本发明提供了一种3D‑rGO/Fe₃O₄‑AuNPs/HP‑β‑CD复合材料的制备方法和应用。所述复合材料的制备，是通过Fe₃O₄和AuNPs以及羟丙基‑β‑环糊精(HP‑β‑CD)修饰到三维石墨烯表面制得(3D‑rGO/Fe₃O₄‑AuNPs/HP‑β‑CD)。该材料不仅结合了3D‑rGO比表面积大、电子传递速率快，Fe₃O₄‑AuNPs电催化活性高等优点，还具有HP‑β‑CD优异的分子识别能力，通过一系列表征证实Fe₃O₄、AuNPs和HP‑β‑CD成功负载在三维石墨烯结构中，并将其修饰到玻碳电极表面制得新型传感平台用于鸟嘌呤和腺嘌呤的同时检测。结果表明，鸟嘌呤和腺嘌呤在较宽的线性范围下得到了较低的检测限，大大提高了修饰电极对两种嘌呤检测的灵敏度。本发明制备的传感器还成功用于实际样品鱼精DNA中鸟嘌呤和腺嘌呤的同时检测。

石墨烯、导电性纤维复合材料及其与多级孔碳复合材料的制备方法、其产品及应用 747

 0

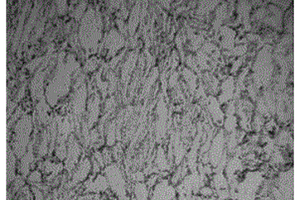

本发明公开了一种石墨烯、导电性纤维复合材料及其与多级孔碳复合材料的制备方法、其产品及应用，属于新材料和新能源应用领域。该碳材料集合了碳纤维、石墨烯和活性碳各自结构特性于一身，具有机械强度高、多级孔、导电性好、轻质、柔韧性好、稳定性高和比电容高等特点。该制备方法包括碳纤维展丝与石墨烯复合定型、石墨烯/导电性纤维/活性碳原位活化复合等步骤。该碳材料具有碳纤维相当的拉伸强度；该材料能直接用于超级电容器，不需要金属集流体；有望用于交通（轻量化电动车）、节能环保和医疗等领域。

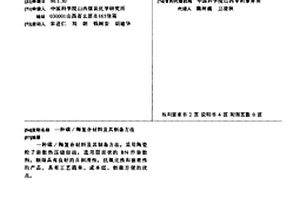

碳/陶复合材料及其制备方法 705

 0

一种碳/陶复合材料及其制备方法,采用陶瓷粒子弥散热压烧结法,选用层面状的BN作弥散剂,制得具有良好的自润滑性,抗氧化性和致密性的产品,具有工艺简单、成本低、制做方便的优点。

硫‑沥青基/石墨烯复合材料及其制备方法和应用 625

 0

本发明公开了一种硫‑沥青基/石墨烯复合材料及其制备方法和应用。制备方法如下：将沥青基/石墨烯复合材料经过一系列修饰活化处理造孔，然后将硫填充到其内部并负载在其表面，含硫量为30%~80%，得到在大电流密度充放电下，仍然可以保持长时间循环稳定、高比容量、库伦效率损失很低的锂硫电池材料。该硫‑沥青基/石墨烯复合材料能减轻电池整体重量，提高电池的比电容量和质量比能量，同时通过其特殊的孔结构分布在提高硫负载量的同时也减少充放电过程中的体积膨胀对电池进行的影响。本发明材料不仅制作简单、价格低廉，而且碳转化率高达80%，完全可以实现规模化生产，并且所用原料基本为工业废料，实现了资源再生的目的，安全环保。

硅‑铜复合材料、制备方法及在锂离子电池中的应用 984

 0

本发明公开了一种硅‑铜复合材料的制备方法，属于复合材料制备技术领域。具体以铜片为基板，进行抛光打磨，直至粗糙度为0.05；提供平均粒径为40～60μm的硅颗粒；采用冷喷涂加粉器向基板表面喷涂硅颗粒，喷涂时，冷喷涂加粉器的出粉量保持在5g/min，出粉压力2～2.5MPa，出粉温度380～420℃；冷喷涂加粉器枪口与基板保持30mm，利用机械手，将铜片迅速放入喷涂仓，喷涂2道次，即得到表面形成有三维镶嵌结构的硅‑铜复合材料。本发明选择硅材料，运用成本低廉的冷喷涂技术进行制备，相比传统方法，操作更为简单，且提供的复合材料性能优良，能够广泛用于锂离子电池生产。

Al2O3/Fe3O4@GNS混杂增强铝基复合材料及其制备方法 983

 0

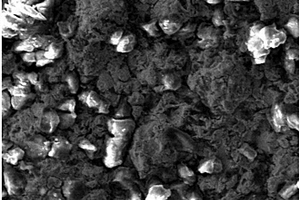

本发明公开了一种Al2O3/Fe3O4@GNS混杂增强铝基复合材料及其制备方法。制法为：将K2FeO4、Al、石墨进行干法球磨，用去离子水洗涤，过滤，干燥，得到Al2O3/Fe3O4锚定石墨烯复合粉体，记为Al2O3/Fe3O4@GNS复合粉体；烘干后的Al2O3/Fe3O4@GNS复合粉体进行退火处理，然后研磨；将Al粉单独进行球磨，再与Al2O3/Fe3O4@GNS复合粉体再次球磨，混匀；将混合粉末进行冷压；放入管式炉内真空烧结，得到Al2O3/Fe3O4@GNS增强铝基复合材料。本发明使Al2O3/Fe3O4@GNS混杂增强体均匀分散在铝基体中，极大地提高了铝基复合材料的物理及力学性能。

Al4C3改性Al基复合材料及其制备方法 772

 0

本发明公开了一种Al4C3改性Al基复合材料及其制备方法，通过下述方法制备得到：(1）制备氧化石墨烯；(2)然后将纯铝粉冷冻在较低温度且保持一段时间；(3)将铝粉和一定量的石墨烯混合后，利用高能球磨机对上述混合冷冻铝粉进行球磨；(4)在铝粉和一定量的石墨烯混合后进行球磨的同时，逐量添加微量的Al4C3粉末，使石墨烯包覆铝粉界面结合进一步加强；(5)将制得的石墨烯包覆铝混合粉末进行成型，在一定的压力下且在此压制压力下进行保压；(6)将冷压成型后的坯料放入具有惰性气体保护的加热设备中进行烧结，最后制备出综合性能优异的石墨烯包覆铝基复合材料，便于其在电子行业的推广应用。

Fe3O4/石墨烯复合材料的制备方法 548

 0

一种Fe3O4/石墨烯复合材料的制备方法，所述制备方法是将无水乙酸钠、柠檬酸钠及三氯化铁置于乙二醇中磁力搅拌，获得铁前驱体悬浊液；将氧化石墨烯超声分散在乙二醇中，制得氧化石墨烯乙二醇悬浊液；将氧化石墨烯乙二醇悬浊液与铁前驱体悬浊液一并置于反应釜中密封，反应后降至室温，再用磁铁分离获得固相样品，然后用去离子水洗涤，真空干燥，制得Fe3O4/石墨烯复合材料。本方法通过充放电过程中产生的法拉第准电容进行储能，避免了石墨烯在充放电过程中发生堆叠，使Fe3O4与石墨烯之间产出协同效应，得到具有良好电容性能的循环稳定性好的电容器负极材料。
