全部
▼
热搜：
1123
0
本发明公开了一种基于硝酸、双氧水的氧化纤维素纳米纤丝的制备方法，该方法基于硝酸水解体系，引入双氧水氧化试剂，具体包括如下操作步骤：将生物质原料、浓度为1～8mol/L的硝酸、质量浓度为30％的双氧水混合，在20～80℃条件下搅拌反应6～96小时，然后加入无水乙醇终止反应，再将溶液静止分层，倒掉上层清液，保留下层沉淀物，依次用无水乙醇、体积浓度为50％的乙醇和水将下层沉淀物洗净，再经高压均质机处理得到氧化纤维素纳米纤丝。本发明方法工艺简便，采用的化学药品种类少，易得廉价，制得的氧化纤维素纳米纤丝在水处理、油水分离、纳米复合材料等领域具有广泛的应用前景。
901
0

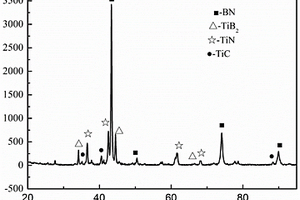

本发明提供了一种聚晶立方氮化硼复合片及其制备方法，属于超硬复合材料刀具制备领域。本发明提供的聚晶立方氮化硼复合片，由包含以下质量百分含量的组分制备得到：55％～95％立方氮化硼、4％～38％结合剂和1％～7％烧结助剂；所述结合剂为碳化硼和钛粉，所述烧结助剂包括氮化铝、氧化铝和钴粉。本发明添加特定比例用量的立方氮化硼和结合剂，使立方氮化硼和结合剂在烧结过程中原位生成新的物相TiN、TiB2和TiC，将立方氮化硼牢固粘结，有效的提高了聚晶立方氮化硼复合片的抗弯强度和硬度。实施例结果表明，本发明提供的聚晶立方氮化硼复合片的硬度为3500～4400HV，抗弯强度为900～1180MPa。
890
0

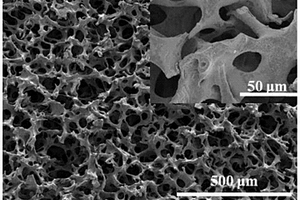

本发明公开了一种三维海绵基光热转化材料的制备方法，该材料将商业化碳素墨水中碳黑颗粒通过超声负载沉积在海绵骨架表面，制备方法简单、成本价格低廉、获得了一种光谱响应范围广、光热转换效率高、亲水性强的光热转化材料，易于大规模生产及广泛应用，丰富了现有光热材料的领域，填补了该技术领域的空白；同时，利用这种海绵基复合材料制成简单高效的蒸汽发生及污水处理装置，可满足边远地区或者贫困地区对于快速获得纯净水的要求，为太阳能光热利用提供一种新的应用方式。
1080
0
本发明涉及一种灌装机上的灌装针头材料及其制备方法，按重量百分比计含有如下原料组分：石墨粉0.03％‑0.05％、玻璃纤维0.050％～0.060％、黄麻纤维0.01％～0.015％、硅烷偶联剂0.04％～0.05％、聚二甲基丙烯酰胺0.15％～0.16％、聚乳酸0.15％～0.17％、竹纤维0.50％～0.60％、羟基磷灰石微球0.15％～0.20％、纳米碳酸钙0.25％～0.50％、陶瓷纤维9.50％～10.5％、环氧树脂0.015％～0.017％、聚氨酯0.25％～0.35％、碳纤维增强复合材料5％～6％和十六烷基三甲氧基硅烷0.035％～0.05％，余量为聚对苯二甲酸丙二酯。本发明的有益效果是：有效的提高了制备的齿轮用材料的抗压强度和硬度，提高了灌装针头的强度，改进了其工艺配方，进而显著的提高了灌装针头的产品质量。
783
0
本发明公开了一种超支化聚酯接枝改性剑麻纤维素微晶的制备方法。将N, N-二环己基碳二亚胺溶解于N, N-二甲基甲酰胺中，在N2保护下逐步滴加到装有苹果酸和四氢呋喃的三口烧瓶中，30~40℃下搅拌反应12小时后，过滤，除去灰白色沉淀物，滤液蒸馏除去溶剂后得到淡黄色油状粘稠物即为端羧基超支化聚酯；在三口烧瓶中加入N, N-二甲基甲酰胺、剑麻纤维素微晶和制得的端羧基超支化聚酯，在N2保护下于30~40℃搅拌反应10~30分钟，然后加入N, N-二异丙基碳二亚胺和4-二甲氨基吡啶，恒温反应12小时，过滤，烘干，即制得超支化聚酯接枝改性剑麻纤维素微晶。本发明方法原料来源广泛，价格低，污染小，工艺简单，所得产物性能优良，能显著提高复合材料的综合性能。
854
0

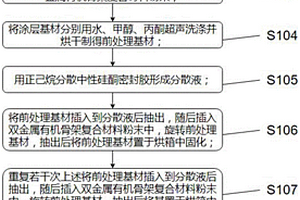

本发明公开了一种固相微萃取涂层的制备方法，包括如下步骤：制备MIL‑101(Cr)；制备ZIF‑8；以MIL‑101(Cr)和ZIF‑8为原料制备异质结构的双金属有机骨架复合材料粉末；制得前处理基材；形成分散液；固化；重复若干次固化以制得粗处理涂层；制得固相微萃取涂层，还公开了一种上述所述的固相微萃取涂层的制备方法在环境水样中苯系物的检测的应用，通过直接涂覆的方法制备固相微萃取涂层，并将固相微萃取涂层用于环境水样中苯系物的检测，该固相微萃取涂层具有高的比表面积，多级孔径等优异特性，实现了对苯系物高吸附萃取和高灵敏度检测。
777
0
本发明公开了一种纳米碳酸钙增刚增韧PVC的制备方法，包括以下步骤：(1)将蓖麻油酸酯硫酸钠溶于水中，室温超声震荡5‑10min，得到溶液A；将硅盐溶于乙醇溶液中，得到溶液B；(2)将溶液B在搅拌状态下，添加碱，超声震荡，再添加二乙醇胺，继续超声与溶液A混合后，得到表面处理剂；(3)将表面处理剂加入纳米碳酸钙悬浮液中，加热反应，再经过洗涤、干燥，得改性纳米碳酸钙；(4)将改性纳米碳酸钙、PVC树脂及辅料按一定比例混合后，经熟化、挤出及冷却，即得产品。本发明采用表面改性剂对纳米碳酸钙悬浮液进行了湿法表面改性，通过PVC与纳米碳酸钙的复合，制得增韧的PVC纳米复合材料，具有在增韧的同时增加强度和刚度，并提高材料的耐热性。
699
0
本发明属于复合型导电聚合物材料制备的技术领域，具体涉及一种导电橡胶及其制备方法，按重量分数计，由以下原料组成：天然橡胶45‑60份、丁腈橡胶45‑60份、表面镀银的氧化石墨烯3‑5份、硫化剂5‑8份、硅烷偶联剂15‑20份、阻燃剂10‑15份、乙炔炭黑15‑20份、羧甲基纤维素0.5‑0.8份。本发明制备的导电橡胶，结构为石墨烯片层以纳米水平分散在橡胶基体中，并且形成石墨烯片层包裹胶乳粒子的网络结构，这种定向分布的网络结构利于石墨烯片层之间的相互接触，有利于降低导电逾渗值，提高复合材料的导电性。

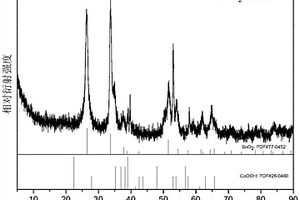

本发明公开了一种由分级纳米棒组成的SnO2/CoOOH微米花材料的制备方法。将分析纯醋酸钴溶于去离子水中，搅拌均匀；然后将分析纯四氯化锡慢慢倒入上述醋酸钴的水溶液中，搅拌均匀，将分析纯氢氧化钠倒入到搅拌均匀的醋酸钴和四氯化锡的混合溶液中，搅拌均匀；再将分析纯异丙醇倒入到上述的混合碱性溶液中，搅拌均匀，最后将上述得到的混合碱性溶液转移到聚四氟乙烯衬底的不锈钢反应釜中，水热反应后，冷却到室温得粉红色沉淀物；用去离子水或无水乙醇清洗，干燥，得到由直径为15‑30纳米的纳米棒组成的直径为300‑600纳米SnO2/CoOOH微米花复合材料。本发明成本低、工艺控制过程简单、易大规模生产。
730
0

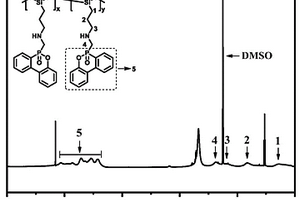

本发明涉及高分子阻燃材料技术领域，具体公开了一种低聚硅氧磷酸酯阻燃剂及其制备方法和应用，所述制备方法包括以下步骤：S1.将硅烷偶联剂、醛酮类化合物和溶剂混合，经冷凝回流磁力搅拌，得到溶液Ⅰ；S2.取含有活泼氢的磷酸酯阻燃剂与溶液Ⅰ混合，经冷凝回流反应后，冷却至室温，得到溶液Ⅱ；S3.所述溶液Ⅱ经旋转蒸馏后，收集剩余固体并进行真空干燥处理，得到所述低聚硅氧磷酸酯阻燃剂；本发明通过类曼尼希反应使含活泼氢的磷酸酯阻燃剂与醛酮基化合物和硅烷偶联剂缩合，并使甲氧基团和乙氧基团发生水解反应，促使其发生硅氧交联反应，形成所述低聚硅氧磷酸酯阻燃剂，达到了在制备树脂复合材料时，能够提高阻燃效果和减少烟雾量的效果。
1131
0

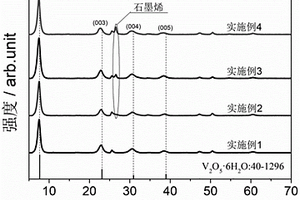

本发明公开了一种高性能钠离子电池五氧化二钒/石墨烯复合正极材料的制备方法。以商业化五氧化二钒（V2O5）粉体为钒源，石墨烯水分散液为复合材料，过氧化氢（H2O2）为助溶剂，采用溶胶‑凝胶法结合真空冷冻干燥技术制备V2O5·nH2O/Graphene复合电极材料前驱体，随后在空气中退火处理，得到V2O5·nH2O/Graphene复合电极材料。本发明采用原位复合的方法，使Graphene均匀的分布在V2O5·nH2O材料层间，具有储钠性能好、制备方法简单、成本低、产率高和反应条件易控制等优点。
905
0
本发明涉及复合材料领域，具体地说是一种硬质ABS管材及其制备方法。所述ABS管材包括以下原料组分及重量份：ABS120-140份、氯化聚乙烯6-8份、纳米碳酸钙10-20份、玻璃纤维3-4份、钛白粉4-5份、PE蜡2-3份、钙锌稳定剂2-4份、ACR4-5份。采用本发明提高了ABS硬质管材的使用温度，优化了加工性能，有利于ABS板材的高速加工，提高了产品的加工效率。
803
0
本发明公开了一种膨胀石墨/LiBH4复合储氢材料及其制备方法，该复合材料以多孔膨胀石墨为支撑材料，LiBH4为储氢材料，通过多孔膨胀石墨的毛细吸附作用和真空浸渍技术将LiBH4的四氢呋喃溶液吸附入其中，经超声振荡、真空干燥等方法制备而成。本发明方法制备工艺简单，成本较低，可以有效的将LiBH4负载到膨胀石墨中，可以在短时间内得到具有较高产率的产物，制得的复合储氢材料具有良好的储氢性能。
858
0
本发明涉及果蔬贮藏保鲜技术领域，公开了一种荔枝保鲜剂。按照重量份计，所述保鲜剂组分为：异菌脲20?50份、纳米银溶胶10?30份、乙二醇5?10份、表面活性剂1?5份、羧甲基壳聚糖/TiO2复合材料1?5份、糖基海藻糖1?5份、增稠剂0.1?0.5份及水100?800份。还提供了一种上述保鲜剂的制备方法，及使用上述保鲜剂对荔枝保鲜处理的方法。本保鲜剂通过杀菌和保湿相结合的技术可显著控制荔枝表皮皱缩及果实腐烂的发生，有效延长了荔枝贮藏期和货架期，提高商品价值和经济效益；同时采用保鲜剂与负压复合浸泡处理，化学保鲜与物理杀菌复合，安全无毒；制备方法简单，高效安全，适用前景广阔。
785
0
本发明公开了一种改性磷‑氮膨胀型阻燃剂阻燃的聚氨酯泡沫及制备方法。该泡沫是以改性磷‑氮膨胀型阻燃剂为分散相，以发泡聚氨酯为连续相的一种阻燃复合材料，具体是将磷‑氮膨胀型阻燃剂的酸源、气源及炭源等三组分混合，以非离子表面活性剂及聚丙烯酸酯弹性体乳液进行表面改性，得到改性磷‑氮膨胀型阻燃剂；将改性磷‑氮膨胀型阻燃剂加入二元醇中分散均匀，将二异氰酸酯及发泡助剂加入其中，继续搅拌1分钟以上，将物料倾入模具中，完成发泡及熟化工艺，得改性磷‑氮膨胀型阻燃剂阻燃的聚氨酯泡沫。对磷‑氮膨胀型阻燃剂表面改性后，不影响聚氨酯泡沫的生成及性能，获得的改性磷‑氮膨胀型阻燃剂阻燃的聚氨酯泡沫具有良好的综合性能。
本发明公开了一种具有NO吸附分离性能的胺基化改性Co‑MOFs材料，其特征在于以MOF‑74金属有机框架材料为载体，制备出内含胺基活性位点的材料，所得NH2‑MOF‑74复合材料中保留了原有的晶体结构和孔道，该纳米材料为一种可于烟气中NO吸附分离的新型吸附材料。
657
0

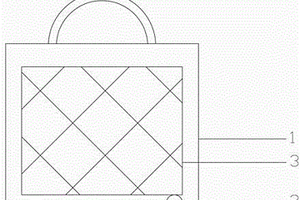

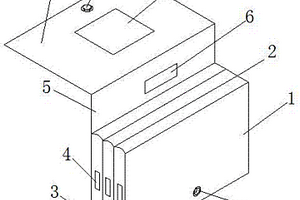

本发明公开了一种具有方便携带功能的贸易用工具包，包括包体和中间盖，所述包体的左、右侧面和底面均缝制有连接体，且连接体缝制有隔层和标签纸，所述中间盖上安装有GPS定位器，所述上盖上安装有第一连接件和提手，且第一连接件下方设置有记事本，所述第一连接件与第二连接件相连接。该具有方便携带功能的贸易用工具包的包体、上盖和连接体均由防水透气、耐热、耐磨的复合材料构成，该结构增延长了工具包的使用寿命，另外，工具包上设有定位器，该结构便于工作人员找寻丢失的工具包。
1012
0
本发明涉及复合材料领域，具体地说是一种增强增韧PVC管材及其制备方法。所述PVC管材包括以下原料组分及重量份：PVC树脂160-180份、纳米碳酸钙8-10份、硬脂酸钙3-4、氯化聚乙烯6-8份、玻璃纤维3-4份、钛白粉4-5份、PE蜡2-3份、丁睛橡胶10-15份、氧化聚乙烯蜡6-8份、微晶石蜡2-3份、石墨2-3份、钙锌稳定剂2-4份、ACR4-5份。本发明实现了PVC管材的增强和增韧，同时具有优良的耐热性、耐光性、耐老化、拉伸强度和冲击强度，延长了PVC管材的使用寿命，增加了PVC管材的附加值及其应用范围。
1005
0
一种含银的石墨烯‑二氧化锰纳米材料的制备方法，首先将氧化石墨制备成石墨烯，然后将石墨烯、硝酸银分别溶于硫酸锰溶液中，然后加入高锰酸钾溶液和酸，超声，得到含银的石墨烯‑二氧化锰纳米材料。本发明含银的石墨烯‑二氧化锰纳米材料中二氧化锰纳米晶具有较大的比表面积，增大活性物质的反应区域，石墨烯的引入可以充当高效的载体，提高二氧化锰的使用效率和防止团聚，在作为电极材料时，银的引入可以大大减小电极的内阻，使得电子在材料中转移顺畅，大大的提高了复合材料的导电性能，是一种优良的电极材料。

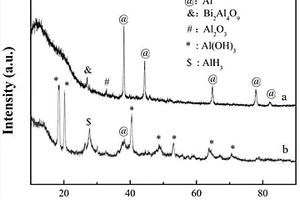

本发明公开了一种Al‑LiCl‑Bi2O3铝基复合制氢材料的制备方法，该材料由铝粉和添加物经机械球磨混合而成。添加物由LiCl和Bi2O3混合而成；铝粉的质量百分比为50‑95%，添加物质量百分比为5‑50%。所述铝基复合制氢材料制备方法包括：1）按比例分别称取铝粉、LiCl和Bi2O3加入球磨罐中，再按球料比，加入磨球，密封，罐中充入氩气保护；2）将球磨罐放入球磨机球磨，设定球磨转速，球磨时间；3）最后取出所制得的铝基复合材料。本发明具有产氢性能好，成本低廉，工艺简单，并且在便携式移动氢源、燃料电池供氢的等领域具有广阔的应用前景。
821
0

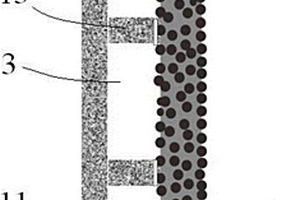

本发明公开了一种地质聚合物声屏障吸声板材，包括：隔音层，所述隔音层上设有凹槽；以及吸声层，其对应所述隔音层设置，所述吸声层内壁与所述隔音层凹槽内壁之间的空间形成空腔层。本发明的地质聚合物声屏障吸声板材，采用地质聚合物浆体与沙粒经过20‑30MPa的压力成型，制备得到吸声层；采用地质聚合物与PVC或PVA材料复合制备有机无机复合材料的隔音层框体，然后通过地质聚合物浆体将吸声层和隔音层矿体粘结在一起，中间还有空前层。制备得到的地质聚合物声屏障吸声板材，其具有降噪性能好、强度高、自清洁、耐腐蚀、使用寿命长、绿色环保等优点。制备方法简单，易于实施，便于掌握。
924
0

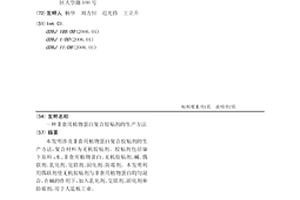

本发明涉及非食用植物蛋白复合胶粘剂的生产方法，复合材料为无机胶粘剂。胶粘剂包括如下原料：水、非食用植物蛋白、无机胶粘剂、碱、偶联剂、乳化剂、交联剂、固化剂、防霉剂。本发明利用偶联剂使无机胶粘剂与非食用植物蛋白均匀混合，在碱的作用下，加入乳化剂、交联剂、固化剂和防霉剂，用于人造板工业。

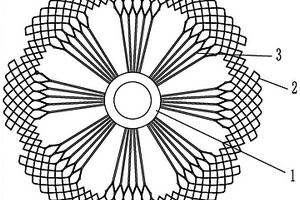

本发明涉及一种用于制备有序多孔石墨转子的模板结构及采用3D技术成型的方法，所述模板结构由主干、环形镂空体和多组枝干构成，采用3D技术成型模板的制备方法是结合了造孔的大尺寸精细网络结构设计、采用金属材质及3D技术成型大尺寸精细网络结构、采用光敏树脂C‑UV 9400材质及光固化技术成型模板组件，以消除后续石墨复合材料制备过程中的热应力。本发明制备的模板结构具有较高强度，且结构尺寸可调，能够足石墨转子对更小喷嘴孔径的需求。
915
0
本发明属于金属复合材料及其制备技术领域，提供了一种多孔Cu‑SiC复合膜及其制备方法，其制备方法包括如下步骤：S1、准备基片；S2、安装靶位；S3、制备Cu3N‑SiC复合膜；S4、制备多孔Cu‑SiC复合膜，将Cu3N‑SiC复合膜置于惰性气体环境进行退火处理，得到均匀分布的多孔Cu‑SiC复合膜。本发明通过利用Cu3N薄膜的较低的分解温度，分解为单质铜和氮气，双靶共溅射，可以使得方便改变铜靶的溅射功率，有效调控薄膜中铜或SiC的含量，方便、有效调控复合膜内SiC的体积分布、粒度大小和金属的成份，工艺简单，膜与基片结合紧密、孔径细小均匀，Cu‑SiC薄膜孔隙分布均匀。
987
0
本发明提供了一种镀镍石墨烯增强锡基焊膏的制备方法，属于复合材料制备技术领域。本发明使用氧化石墨烯水溶液作为制备石墨烯的原材料，将其与化学镀镍溶液进行搅拌混合，加入强还原剂对氧化石墨烯和镍盐同时进行还原，生成的还原氧化石墨烯和单质镍能够在反应过程中充分的接触并吸附。使用机械搅拌将镀镍石墨烯与锡基焊膏均匀混合。本发明所述的方法工艺精简，成本较低，所制备的镍镀层覆盖率高，试验可重复性高。
1093
0

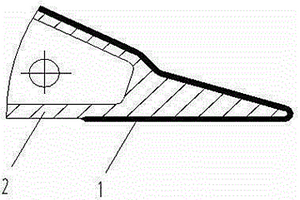

一种采用耐磨金属与陶瓷混合表层制造复合铲的耐磨材料。其特点是采用含有Cr、WC、TiC、WC、Cu、Mo、Mn、Si、B2O3、Fe等金属材料及陶瓷材料混合按下表的百分比配方进行配制，在制作耐磨材料复合层时，将上述原料混匀后使用无水粘结剂涂于消失模上，在浇注过程中，通过抽真空，使铸型型腔处于负压大于0.4Mp状态，高温基体液态金属通过气化消失模而与粘涂在消失模上的耐磨材料有效的接触，高温的金属液体与复合材料熔合和烧结成型，其充分的发挥高强度合金材料和高耐磨的金属与陶瓷材料的优势, 使铲齿的强度、耐磨性和抗冲击性极大的提高，从而提高铲齿的使用寿命为常用铲齿的3～10倍。
中冶有色为您提供最新的广西有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月06日 ~ 08日
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月20日 ~ 22日
2024年12月27日 ~ 29日
