全部
▼
热搜：

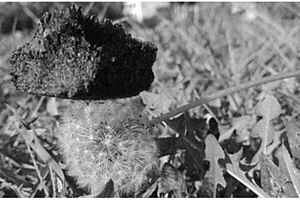

本发明提供了一种坡缕石黏土/植物秸秆复合吸附剂的制备，于复合材料技术领域。本发明以坡缕石原矿及植物秸秆为原料，通过水热反应，制备的坡缕石黏土/植物秸秆复合吸附剂，充分利用了粗坡缕石黏土与秸秆的协同吸附能力，大大增强了吸附剂的吸附能力和吸附速度，而且降低了成本。经测定，本发明制备的复合吸附剂对印染废水具有很好的净化能力（82%~99%）和效率（0.1~2h可完成），是一种比较理想的污水处理剂。
1102
0
真空熔覆＋化学镀熔‑镀复合涂层的结构及其制备方法，涂层的结构分为真空熔覆镍基碳化钨复合层、过渡层、扩散影响区以及在复合熔覆层表面化学镀Ni‑P‑GO复合镀层。镍基碳化钨复合材料涂层与基体冶金熔合，WC硬质颗粒分布在球形镍基合金颗粒之间，构成三维立体网状织构；在复合熔覆层的基础上形成化学复合镀层，得到综合性功能熔‑镀复合涂层。方法步骤为：首先将镍基合金粉末与自制粘结剂混合均匀后涂覆在碳钢基体表面形成过渡层，将复合粉末用粘结剂混合后涂覆在过渡层的表面，获得复合熔覆层；再利用化学镀技术制备镍磷氧化石墨烯复合镀层，对得到的熔‑镀复合层在400~600℃进行热处理，使得化学镀层与熔覆层之间形成扩散连接。
830
0
本发明公开了一种用于制备聚乙烯材料的无卤低烟阻燃剂，是由甲基膦酸二甲酯，硬脂酸钠改性的Mg(OH)2（市售），2, 3-二甲基-2, 3-二苯基丁烷，坡缕石黏土及四苯基卟啉锌复配而成。利用该复配阻燃剂制备的聚乙烯材料，氧指数不低于32，无焰条件下烟密度不高于75，抗拉强度不低于12MPa，断裂伸长率不低于180%，是一种性能非常良好的改性无卤低烟阻燃聚乙烯复合材料，该材料可以广泛应用于电线电缆，建筑等领域。所制备产品若需要交联处理，经过常规辐照交联后不影响该材料的阻燃性能，其机械性能会进一步提高。
821
0
本发明涉及材料科学技术领域，特别是一种功能性固化剂及其制备双酚A型环氧树脂的方法。将氢氧化镁和己二酸Adipic acid加入烧瓶中，加入无水乙醇中在80℃反应6h，然后用无水乙醇洗涤；称量步骤A中产物5~10g加入烧瓶中，加入二氯亚砜；称量步骤B中产物5~10g加入烧瓶中，每克步骤B产物加入分析纯级二甲基甲酰胺DMF100~300mL，每克步骤B产物加入分析纯级二乙烯三胺10~20mL，在55℃下反应12h，用分析纯级二甲基甲酰胺DMF洗涤，在90℃下真空干燥箱中干燥脱二甲基甲酰胺去DMF，即得固化剂FOIHM。本发明为固化剂为杂化功能材料，具有易制备，低成本的优点，所制备固化剂对环氧树脂的固化能力远远优于市售同级别固化剂。并且氢氧化镁的加入，也潜在的提高了复合材料的抗燃烧能力。
1082
0
本发明公开了一种聚对苯二甲酸丁二醇酯基桥梁支座摩擦材料及其制备方法，是将聚对苯二甲酸丁二醇酯树脂、增强纤维、润滑相和其它助剂经过熔融挤出、造粒和注塑成型制成的。本发明以聚对苯二甲酸丁二醇酯为基体，使用有机/无机多相填料、多尺度改性对苯二甲酸丁二醇酯树脂，制备的聚对苯二甲酸丁二醇酯基复合材料具有优异的力学强度，应用于桥梁支座摩擦材料具有较低的磨损率和稳定的摩擦系数，尤其适合应用于高铁桥梁支座重载、高速工况，同时也可应用于干摩擦工况下各种摩擦部件的制造。
1062
0
本申请涉及复合材料气瓶技术领域，具体而言，涉及一种卫星复合气瓶封头及其制造方法，所述卫星复合气瓶封头，包括壳体以及接头，其中：壳体与接头通过电子束焊接；接头包括接头区和肩部补强区；壳体包括渐变过渡区、等壁厚薄膜区以及筒体区；肩部补强区与渐变过渡区平滑焊接，渐变过渡区与等壁厚薄膜区平滑渐变连接。本发明采用TA1纯钛、TA3钛合金两种材料，满足封头壳体塑性内衬低周疲劳寿命的较高断裂延伸率高塑性要求，同时满足封头接头刚性约束的高强度要求，解决了塑性内衬在气瓶疲劳循环中鼓包、断裂、屈曲、疲劳裂纹、渗透等破坏和失效等问题，具有超薄壁、轻重量、结构精度高、与复合层应变位移匹配性好、低周疲劳寿命高等优点。
714
0
本发明涉及一种凹凸棒黏土纳米棒晶复合微球吸附剂的制备方法，该方法是凹凸棒黏土纳米棒晶复合微球吸附剂由盐酸活化凹凸棒黏土纳米棒晶、浓氨水、正硅酸乙酯、水以及溶剂无水乙醇，在一定温度下通过正硅酸乙酯的水解缩合粘接凹凸棒黏土纳米棒晶形成疏松的微球。本发明通过正硅酸乙酯水解缩合生成的二氧化硅将单根的凹凸棒黏土纳米棒晶粘接起来行成疏松的微球状复合材料，其制备工艺简单，吸附性能好，所制得的复合微球材料在污水处理领域有很好的应用前景。
689
0

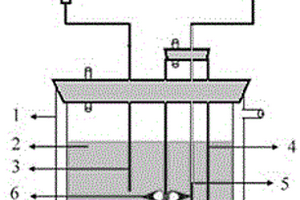

本发明提供了一种利用废铁丝制备纳米Fe3O4的方法，是以硫酸钠溶液为电解质，以废铁丝为阴极和阳极，利用液相隔膜放电等离子体辐射阳极，通过电化学牺牲阳极铁丝得到纳米Fe3O4。本发明利用牺牲阳极的液相隔膜放电等离子体制备纳米Fe3O4，具有设备简单、操作容易，条件温和、反应可控，成本低廉、无污染，产物纯度高、便于分离；所得产物纳米Fe3O4粒径呈近球状结构，团聚小、分散性好，粒度分布均匀，在磁存储材料、特种涂料、微波吸收、磁多功能复合材料、催化剂、药物靶向引导及生物工程等领域具有广阔的应用前景。
本发明提供了一种纳米二氧化硅吸附剂的制备方法，属于复合材料技术领域。本发明以纳米二氧化硅为基体，用甲基丙烯酸缩水甘油酯功能化后，通过RAFT法，将功能化的纳米二氧化硅和甲基丙烯酸丁酯相互结合，使二氧化硅分子链嫁接上具有吸附金属离子性能的-OH和-COO-，从而增强了吸附性能和稳定性。大量实验证明，本发明制备的纳米二氧化硅吸附剂对溶液中的Pb2+有很好吸附能力，可广泛用于工业及生活废水中Pb2+的净化和处理。另外，制备改性纳米二氧化硅吸附剂的原料廉价易得，工艺简单，合成成本低，易于推广应用。
920
0
本发明涉及功能复合材料领域，本发明公开了一种压敏导热硅橡胶及其制备方法。该压敏导热硅橡胶包括：硅橡胶树脂50‑70wt％，改性导热填料25‑45wt％，光固化交联剂0.5‑3wt％，光敏剂0.5‑3wt％，增韧剂0.5‑3wt％，硅油0.1‑3wt％；其中，压敏导热硅橡胶的内部设有若干均匀分布的微孔，所述改性导热填料的尺寸小于所述微孔且容纳于微孔内。本发明的压敏导热硅橡胶的导热性对外界压力具有高度敏感性，可将外界压力变化信号及时、灵敏地转换为导热性数变化。
944
0
本发明公开了一种纳米氮化钛填充填充的聚酰亚胺复合润滑材料，是将聚酰亚胺（95~99 wt.%）和纳米氮化钛（1~5 wt.%）超声分散于工业酒精中混合均匀后，先在液压机上预压成型；再在冷等静压机中压制得到冷等静压毛坯；然后装入包套，抽真空至1×10‑2Pa~1×10‑3Pa并密封后置于热等静压机中压制，自然降温至100℃以下，去除包套，即得聚酰亚胺复合材料。摩擦学性能测试结果显示，聚酰亚胺适量填充纳米氮化钛后，摩擦系数得到显著降低，解决了纯的聚酰亚胺摩擦系数大的技术难题，拓展了纳米氮化钛作为润滑添加剂的应用。
751
0
本发明公开了一种提高类富勒烯薄膜结合力和摩擦学性能的方法。该方法利用等离子体增强化学气相沉积技术，利用氮气、磷化氢和甲烷作为气源，在射频电源和脉冲负偏压的共同作用下在基底上沉积类富勒烯薄膜。其特点是：工艺简单，经济高效，沉积温度低，重复性好，摩擦系数极低，钢基底与类富勒烯薄膜结合力提升效果明显。采用这种方法能够大幅度提升类富勒烯薄膜的结合力和摩擦学性能，使类富勒烯薄膜起到更好的润滑效果。此方法不仅适用于不锈钢表面，在陶瓷、高分子材料、复合材料等材料领域也同样适用，具有广阔的应用前景。因此该发明所提供的提高结合力和摩擦学性能的方法应用潜力巨大。
1104
0
本发明涉及凹凸棒基光热转化膜及其制备方法和应用。本发明的凹凸棒基光热转化膜含有凹凸棒/碳复合材料，其通过将凹凸棒作为交联点掺杂到聚合物中，经反应聚合后冷冻干燥，再进一步碳化得到。本发明的凹凸棒基光热转化膜有很大的水汽运输通道和光吸收面积，能够高效转化太阳能。本发明以凹凸棒为原料制备太阳能光热转化膜不仅绿色、无毒、环保，而且可以很大程度上降低生产成本，提高凹凸棒使用的附加值。
1118
0
本发明公开了一种用于黄土地基的碱激发地聚物注浆材料及其制备方法。它由100份粉煤灰，3.6～4.0份碱激发剂(水玻璃)，自来水7～10份，改性剂1.3～1.9份，水玻璃的模数为1.5～3.0。并且采用一种用于黄土地基的注浆技术注浆。本发明具有黏滞性好、水溶性好、中后期强度高、固结性好，与传统碱激发地聚物材料相比,该材料是由各种粉状和液体原料混合而成的复合材料,现场加水搅拌即可以使用,制备工艺简单、成本低、操作方便,加固黄土，无湿陷性，无崩解现象，水稳性良好，地基土强度较高。可以广泛应一种用于西北地区的黄土加固,道路灌浆,裂缝修补等。
907
0
本发明提供了一种多孔状氧化石墨的制备方法，是将氧化石墨分散于浓硫酸和浓硝酸的混合溶液中，加入氯酸钾，室温温搅拌反应72~75h，得到均一的氧化石墨反应液；再将反应液分散于超纯水中，用氢氧化钠溶液调节溶液pH至6.5~7.5；然后将所得产物离心，收集沉淀物，乙醇和超纯水洗涤，冷冻干燥，得到多孔状结构的氧化石墨。扫描电镜测试显示，本发明制备的氧化石墨多孔结构清晰，片层较大，具有丰富独特的孔结构和丰富的孔隙，既具有氧化石墨的优势，又兼具多孔材料的特点，作为一种优良的复合材料填充剂显示出好的应用前景。
835
0
本发明涉及一种减振和热量储能金属橡胶，属于复合材料领域。该金属橡胶是先将相变材料充入具有弹性的螺旋管内、焊接螺旋管两端进行密封，再按照经纬规律排布后压制成型。该金属橡胶具有变阻尼、多向刚度一致性高的特点，尤其适用于剧烈振动环境下的阻尼减振。该金属橡胶还具有制成品体积小、重量轻、稳定性高、抗老化、耐受高低温、高真空、高压、空间辐射、核辐射、日照、臭氧、腐蚀和离子撞击的特点，可以在地面应用也可以在空间航天器上应用，解决了目前兼具减振和热量储能功能的材料环境适应性不强、工作寿命较短，金属橡胶减振和热量储能兼容性差的问题。
936
0
本发明的目的是提供一种具有良好耐温性能的柔性聚氨酯树脂，用于制备各种在较高温度下使用的复合材料，通过结构设计使得树脂具有较高的耐温性，同时树脂具有较好的柔韧性和较好的工艺性能。本发明在羟基树脂合成中以异氰酸酯单体与端羟基丁腈橡胶及其他多元醇反应来合成高分子量羟基树脂，由于结构中的氰基链段起到阻燃以及对碳链的保护作用，改善了树脂耐温性，在受热情况下起到协同成炭作用，在空气氛围中400℃热失重小于75％。通过优选端羟基丁腈橡胶与多元醇单体，可在保持良好耐温性的同时，具有良好的柔韧性能，断裂伸长率最高可达200％，同时保持了聚氨酯树脂良好的工艺性能和机械性能。
678
0

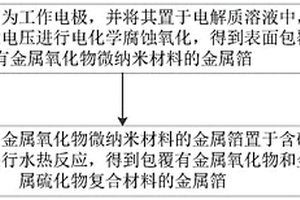

本发明公开了一种复合电极材料的制备方法、超级电容器及电池，属于电化学储能器件技术领域，能够有效地提高电极材料的电化学性能。所述制备方法包括：以金属箔为工作电极，并将其置于电解质溶液中，施加预设电压进行电化学腐蚀氧化，得到表面包覆有金属氧化物微纳米材料的金属箔；将包覆有金属氧化物微纳米材料的金属箔置于含硫溶液中进行水热反应，得到包覆有金属氧化物和金属硫化物复合材料的金属箔。本发明用于制备复合电极材料。
1067
0
本发明公开了一种多元改性的膨润土吸附材料，属于复合材料及水处理技术领域。本发明以钠基膨润土作为主体材料，以有机长碳链阳离子表面活性剂，无机聚合羟基金属阳离子和功能化的短碳链有机络合剂为多组分复合改性剂，利用共聚法对膨润土进行改性，得到有机-无机多元复合膨润土吸附材料。采用本发明所得的无机-有机多元改性膨润土材料既具有无机柱撑膨润土多孔、大比表面积的特征，又具有有机膨润土碳含量高、疏水性强的特点，还赋予膨润土对金属离子强的络合吸附功能，因此，既可以同时通过表面吸附和分配两种途径吸附有机物，又可以利用络合作用去除水中重金属离子，可以在废水处理领域中推广使用。
本发明公开了一种氟化石墨烯负载MOFs/改性环氧树脂超疏水涂层材料及其制备方法，所述超疏水涂层材料按重量份数计，由下述原料制备而成：100份改性环氧树脂、1~20份氟化石墨烯负载MOFs纳米材料、30~40份固化剂。本发明采用氟化石墨烯负载MOFs纳米材料作为填料，制备了一种氟化石墨烯负载MOFs/改性环氧树脂超疏水涂层材料。本发明的氟化石墨烯负载MOFs/改性环氧树脂超疏水涂层材料不仅能极大程度的改善环氧树脂的抗腐蚀性能和抗冰冻性，还能有效提高复合材料的憎水性和耐老化性能。氟化石墨烯负载MOFs的引入改善了环氧树脂的机械性能，致使冲击强度明显增强。
887
0
本发明提供了一种硫化银量子点增强粘结固体润滑涂料及涂层，属于复合材料技术领域。本发明是将粘结剂树脂、固体润滑剂和硫化银量子点填料分别均匀分散于稀释剂中，再将得到的各分散液均匀混合，并加入余量的稀释剂，制备得到硫化银量子点增强粘结固体润滑涂料。其中，各组分的质量百分含量为：粘结剂树脂8.5%~10.8%，固体润滑剂8.3%~10.6%，硫化银量子点填料0.6%~1.4%，余量为稀释剂。该涂料均匀涂覆于经清洗处理的基材表面，置于烘箱中进行固化后形成固体润滑涂层。本发明制备简便，绿色环保的硫化银量子点的引入使得固体润滑涂层具有优异的减摩抗磨性能和较长的耐磨损寿命。
1056
0
本发明提供了一种具有花束状结构氧化石墨的制备方法，属于材料制备领域。本发明首先将石墨粉经过两步插层处理得到可膨胀石墨，再将可膨胀石墨经过高温煅烧得到蠕虫状的膨胀石墨并分散于有机溶剂进行超声分散处理得到膨胀石墨，然后将可膨胀石墨进行氧化处理，最后将氧化膨胀石墨烯通过水热还原，得到具有规整网状结构的石墨烯，而后在将所得的石墨烯进行二次氧化，得到具有花束状结构的氧化石墨，这种氧化石墨具有较多的孔隙结构，因此可以很容易的在空隙中引入各种基团（大分子，金属氧化物或者药物等），从而制得由各种基团修饰的氧化石墨复合材料。
984
0
秸秆/溴碳聚氨酯阻燃复合保温材料及其制备方法，用于建筑的外墙保温施工，所述的阻燃保温复合材料由A组分和B组分组成，其中A组分由改性的溴化环氧树脂、二甲基硅油、催化剂二月桂酸二丁基锡、催化剂三乙烯二胺、增强剂秸秆、阻燃剂及发泡剂水组成，B组分为改性甲苯二异氰酸酯固化剂。本发明还提供了上述复合保温材料的制备方法。
828
0
本发明提供了一种微胶囊化季戊四醇的制备方法，是将三聚氰胺加入到质量百分数36～37%的甲醛溶液中，调节体系的调节pH=8～9，加热至50～65℃，保温1～2h；将混合溶液体系放置于旋转蒸发器中，在40～45℃下旋蒸0.5～1h，除去10%～50%的水分，得三聚氰胺-甲醛树脂预聚体溶液；将季戊四醇微米粉体分散于丙酮中，在搅拌下加入上述制备的预聚体溶液，加热至50～60℃，恒温反应4～5h，过滤、洗涤、干燥，得到微胶囊化季戊四醇。本发明制备的微胶囊化季戊四醇，既有季戊四醇的碳源性质，又具有气源的作用。应用于各类膨胀型阻燃高分子材料中，不仅可以提高复合材料的耐水性，阻燃性，而且可以使添加剂在高分子材料中分散更加均匀，具有广泛的市场前景。
本发明公开了一种具有三维网络结构的碳纳米管/壳聚糖水凝胶复合材料的制备方法，是将碳纳米管超声分散于水中，得到碳纳米管悬浮液；向碳纳米管悬浮液中加入改性剂聚乙烯醇溶胀15~35min后于40~80℃水浴中搅拌使其完全溶解；然后向其中加入壳聚糖的冰醋酸溶液、交联剂2%戊二醛，于25~50℃水浴条件下搅拌交联35~55min，得到胶状壳聚糖醋酸溶液；最后将胶状壳聚糖醋酸溶液涂覆与玻璃基底上，并在65~95℃下烘3~5h，得到具有三维网络结构的碳纳米管/壳聚糖水凝胶薄膜。本发明采用表面沉积交联法制备的复合水凝胶膜具有高比表面，对于染料具有很好的吸附性能，因此可用于染料废水的吸附处理中。
951
0
本发明涉及复合材料技术领域，提供了一种石墨烯改性聚四氟乙烯油封唇片材料，由包括以下质量份数的组分制备得到：聚四氟乙烯树脂60～80份；聚醚醚酮5～15份；玻璃纤维1～5份；石墨烯0.1～1份；二硫化钼2～5份；硫酸钡5～15份。本发明提供的石墨烯改性聚四氟乙烯油封唇片材料拉伸强度≥12MPa，断裂伸长率≥200％，摩擦系数≤0.23，磨痕宽度≤4.5mm，性能优异，可达到高速旋转轴在苛刻条件下的密封使用要求，是很有价值的动、静密封材料。本发明还提供了所述石墨烯改性聚四氟乙烯油封唇片材料的制备方法，该制备方法步骤简单，容易操作。
891
0
本发明公开了一种具有超长循环稳定性非对称超级电容器，由正极片、负极片、介于正负极片之间的隔膜以及电解液组成；正极片为涂覆有还原氧化石墨烯负载碳包覆的金属氧化物的复合材料、导电剂和粘结剂的混合物Ⅰ的不锈钢网片、泡沫镍片或铝箔片，负极片为涂覆有炭材料、导电剂和粘结剂的混合物Ⅱ的不锈钢网片、泡沫镍片或铝箔片，隔膜为多孔纤维隔膜，电解液为离子液体。本发明还公开了该电容器的制备方法。本发明在保持超级电容器本身具有的充放电速度快、功率密度大、内阻小等优点外，显著提高了非对称电容器在离子液中的循环稳定性，具有重要的现实与战略意义。
699
0
本发明公开了一种基于壳聚糖的电化学手性传感器材料的制备及手性传感器的构建，属于复合材料及电化学技术领域。本发明先将PTCDA在碱性溶液中水解得到的PTCA分散于磷酸缓冲盐溶液PBS中，再加入EDC和NHS对PTCA的羧基活化，然后加入质子化的壳聚糖溶液，通过酰胺化反应制得基于壳聚糖的电化学手性传感器材料PTCA‑CS。通过电沉积将PTCA‑CS修饰在玻碳电极表面得手性电化学传感器。利用差示脉冲伏安法对色氨酸异构体进行手性识别，发现该手性电化学传感器对L‑色氨酸具有更大的识别信号。因此，可快速、灵敏的识别色氨酸异构体中的L‑色氨酸。
705
0
本发明公开了一种橡胶纳米材料及其制备方法，本发明提供的橡胶纳米材料含有橡胶和表面改性的纳米凹凸棒石晶体。本发明将凹凸棒石进行分散解离和表面改性处理，使其以棒晶‑纳米短纤维的方式分散在高分子材料基体中，对高分子材料产生优异的增强效果。本发明还公开了橡胶纳米材料制备混炼胶的用途。本发明制备的表面改性的纳米凹凸棒石晶体还可以用于橡胶胶粒烘干过程中的隔离剂。本发明将橡胶溶于有机溶剂中，加入表面改性纳米凹凸棒石晶体，搅拌后减压烘干得到橡胶/凹凸棒石纳米复合材料。
698
0
本发明提供了一种MXene/GO复合涂层及其制备方法和应用，属于纳米复合材料技术领域。包括以下步骤：将MXene和氧化石墨烯分散在水中，得到MXene/GO混合溶液；以极板作为阴极和阳极，以所述MXene/GO混合溶液为沉积介质，进行电泳沉积，得到沉积涂层；将所述沉积涂层干燥，得到所述MXene/GO复合涂层。本发明提供了一种快速简单制备MXene/GO复合涂层的方法，电泳沉积方法制备的MXene/GO复合涂层，不仅表面均匀平整，厚度可控，同时在电场的作用下，带负电荷的MXene和GO与极板的结合更加牢固，表现出优异的减摩耐磨性能，可快速获得高质量的复合涂层。
中冶有色为您提供最新的甘肃兰州有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
