上海上海有色金属加工技术理论与应用

锂离子电池自加热装置及方法 763

 0

本发明涉及一种锂离子电池自加热装置及方法，用于使锂离子电池组自加热，该装置包括温度传感器、单体状态监控电路、高频充放电控制电路和控制单元，所述的温度传感器与锂离子电池组连接，所述的单体状态监控电路与锂离子电池组连接，所述的高频充放电控制电路的两端分别连接锂离子电池组的正负极，所述的控制单元分别连接单体状态监控电路和高频充放电控制电路；控制单元根据单体状态监控电路传输的锂离子电池组的信息，控制高频充放电控制电路的工作状态，对锂离子电池组进行高频充放电，从而使锂离子电池组实现自加热。与现有技术相比，本发明具有工作频率高、损耗小、能在低温下有效加热电池并避免枝晶生成等优点。

高压电性能的锂掺杂铌酸钾钠单晶及其制备方法 663

 0

本发明涉及一种高压电性能的锂掺杂铌酸钾钠单晶及其制备方法，锂掺杂铌酸钾钠单晶的化学式为(K0.45Na0.55)1-xLixNbO3，0.01≤x≤0.1，优选0.02≤x≤0.08，制备方法：1）按化学计量比称取K2CO3、Na2CO3、Li2CO3和Nb2O5，球磨、烘干，700～950℃预烧2～8小时，得到预合成的锂掺杂铌酸钾钠粉体；2）在预合成的粉体中加入0.15～0.35mol%的复合助烧剂，球磨、烘干，单轴加压成型后，进行冷等静压，得到陶瓷素坯，复合助烧剂由Li2CO3和Bi2O3组成；3）将陶瓷素坯于1050～1130℃退火2～50小时，制得高压电性能的锂掺杂铌酸钾钠单晶。

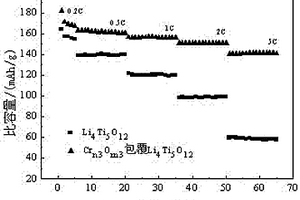

金属氧化物包覆的钛酸锂负极材料及其制备方法 1041

 0

本发明公开一种金属氧化物包覆的钛酸锂负极材料及制备方法，所述金属氧化物包覆的钛酸锂负极材料，即金属氧化物包覆在钛酸锂负极材料表面而形成，其中金属氧化物与钛酸锂负极材料的量按质量比计算即金属氧化物中的金属：钛酸锂负极材料为0.2-5：100。其制备方法即按质量比计算，钛酸锂：金属粉末：分散剂为1：0.002-0.05：0.01-10的比例将钛酸锂、金属粉末和分散剂混合均匀后烘干，得到的前驱体在空气或氧气条件下以2-10℃/min速率升温至300-700℃并恒温2-10h后，自然冷却至室温，即得比容量及快速充放电性能优异的金属氧化物包覆的钛酸锂负极材料。

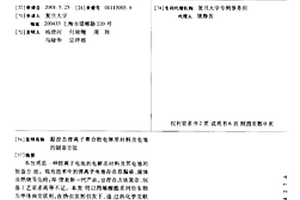

凝胶态锂离子聚合物电解质材料及电池的制备方法 961

 0

本发明是一种锂离子电池的电解质材料及其电池的制备方法。现有技术中的锂离子电池存在易漏液、腐蚀及燃烧等危险;即使是新一代产品,也存在方法复杂、制备工艺要求高等不足。本发明以丙烯酸酯系列衍生物为单体和交联剂,在热引发剂引发下,通过热化学交联方法使液态锂离子电解质溶液与丙烯酸酯聚合物形成凝胶态锂离子聚合物电解质材料。该方法用于制造丙烯酸酯类聚合物锂离子电池。

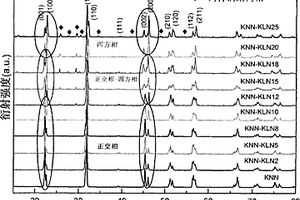

铌酸钾钠-铌酸钾锂压电陶瓷及其制备方法 877

 0

本发明涉及一种铌酸钾钠-铌酸钾锂压电陶瓷及其制备方法。该铌酸钾钠-铌酸钾锂无铅压电陶瓷,其化学式为(1-y)(K1-xNax)NbO3-(y/5.15)K2.9Li1.95Nb5.15O15.3,其中0.3≤x≤0.7,0

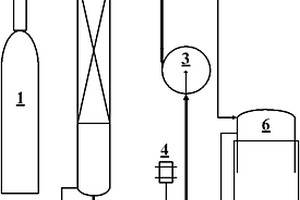

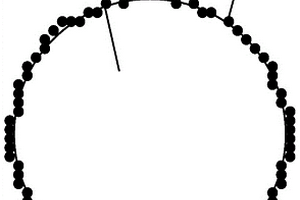

制备高纯碳酸锂超细微粉的方法 820

 0

本发明涉及一种制备高纯碳酸锂超细微粉的方法，以初级碳酸锂(纯度小于95％)和CO2气体为原料，采用新型高效的碳化设备，将难溶的碳酸锂转变为溶解度较大的碳酸氢锂；碳酸氢锂溶液经过净化后，在喷雾干燥设备中，一步完成碳酸氢锂溶液的分解和碳酸锂的结晶干燥过程，直接获得碳酸锂超细微粉产品。本发明的优点：工艺简单，产品优良，质量稳定，回收率高，便于工业化；所制备的碳酸锂微粉具有多孔空心球结构(D0.5可以小至5微米以下)，为约200纳米的碳酸锂晶体颗粒自组装而成；这种碳酸锂微粉的BET比表面积可达7m2/g以上，远远高于已有方法所制备产品的比表面积，在锂离子电池等行业具有很强的应用价值。

锂电池容量估计方法 695

 0

根据本发明的一种锂电池容量估计方法，包括以下步骤：步骤1，采集锂电池在充放电过程中的多个相关数据；步骤2，分别筛选用于计算锂电池初始容量Capinit的数据和锂电池当前容量Cap的数据；步骤3，获取第ii段(ii≥1)符合要求的锂电池充电数据段，用于分别对锂电池初始容量Capinit(ii)和锂电池当前容量Cap(ii)进行计算；步骤4，在第ii个符合要求的锂电池充电数据段分别计算第ii个锂电池初始容量Capinitk(ii)和第ii个锂电池当前容量Capk(ii)；步骤5，得到锂电池初始容量Capinit(ii)和锂电池当前容量Cap(ii)；步骤6，计算第ii个SOH(电池健康状态)；步骤7，根据温度修正SOH,得到温度修正后的NewSOH；步骤8，根据温度修正后的所述NewSOH，计算所述锂电池的估计容量。

用于计算锂电池剩余使用时间的装置及其计算方法 740

 0

本发明公开了一种用于计算锂电池剩余使用时间的装置及其计算方法，包括锂电池本体，还包括：电流传感器，用以检测锂电池本体的电流信号，并将电流信号参数传至控制器；电量传感器，用以检测和计算锂电池本体的当前电量，并将当前电量参数传至控制器；温度传感器，用以检测锂电池本体表面的温度，并将温度参数传至控制器；循环次数计数器，用以计算锂电池本体已经使用过的循环次数，并将循环次数参数传至控制器；控制器，通过电流信号参数、当前电量参数、温度参数和循环次数参数，用以计算锂电池本体的当前剩余使用时间。本发明能够离线检测标定结合在线自学习校正的锂电池剩余使用时间，同时具有适应性好、精度较高、在线自学习的特点。

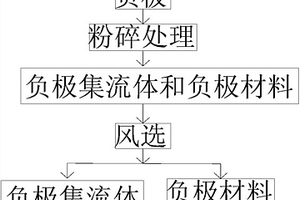

分离锂离子电池的电极集流体与电极材料的物理方法 659

 0

本发明公开了一种分离锂离子电池的电极集流体与电极材料的物理方法，其包括如下步骤：对锂离子电池废旧物料进行粉碎，通过粉碎作用使电极集流体与电极材料相分离；所述的锂离子电池废旧物料包括但不限于：废旧锂离子电池正极，废旧锂离子电池负极，废旧锂离子电池正极与负极的混合物，废旧锂离子电池。本发明方法具有分离效率高、工艺简单、无污染、成本低等优点，可解决废旧锂离子电池的污染和资源化回收问题。

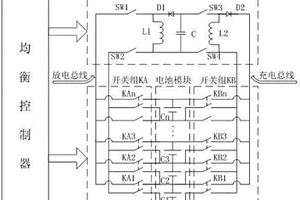

动力锂离子电池模块的主动均衡电路及其均衡方法 770

 0

本发明提出了一种动力锂离子电池模块主动均衡电路及其均衡方法，属于电动汽车电池管理技术领域。该均衡电路包括锂离子电池组、充放电开关组单元、充放电总线单元、能量转移电路和均衡控制器。其中，开关组单元将锂离子电池组连接到充放电总线单元上，能量转移电路的两侧也连接到充放电总线单元上，均衡控制器与锂离子电池组、充放电开关组单元和能量转移电路相连，实时监测锂离子单体电池的电压、控制开关组单元选通需要充放电的锂离子单体电池，并控制能量转移电路实现所选锂离子单体电池的充放电。本发明克服了现有动力锂离子电池模块的缺点，具有控制简单，均衡电流大，均衡效率高、成本低的优点。

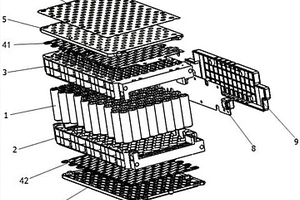

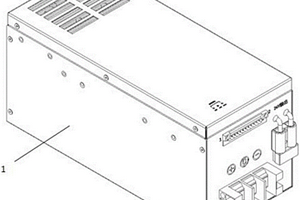

2串平放标准模块化锂离子电池组 1113

 0

一种2串平放标准模块化锂离子电池组，包含：壳体，内部设置2个锂离子电池单元；每个锂离子电池单元包含多个锂离子电池单体，依次排列设置在壳体内；第一连接片，设置在壳体顶端，分别与每个锂离子电池单体的一端连接；第二连接片，设置在壳体底端，分别与每个锂离子电池单体的另一端连接；控制板，设置在壳体侧面，分别与每个锂离子电池单体连接；每个锂离子电池单元中的各锂离子电池单体间通过第一及第二连接片并联，2个锂离子电池单元间通过第一及第二连接片串联。本实用新型结构简单，模块化结构强大，散热性能好，安装拆卸方便，易于工业自动化生产，能广泛用于电动汽车、电力设备、通讯设备、轨道交通、UPS不间断电源等行业中。

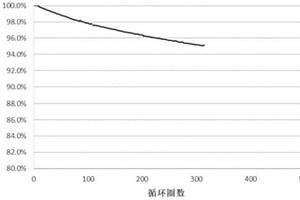

局部高浓电解液、制备方法及其在锂金属电池中的应用 1072

 0

本发明公开了一种局部高浓电解液及其制备方法，该电解液由锂盐、用于溶解锂盐的有机溶剂、含氟稀释剂和一定量的二氟磷酸锂混合分散制得，有机溶剂与导电锂盐的物质的量比例为（1~2）:1，含氟稀释剂与导电锂盐的物质的量的比例为（2~3）：1，二氟磷酸锂的加入量为总质量的1‑4%，导电锂盐为双三氟甲基磺酰亚胺锂、双氟磺酰亚胺锂中的至少一种，本发明获得的电解液与高电压氧化物正极和锂金属负极相容性较好，组装出的锂金属电池的循环寿命较使用传统局部高浓电解液的电池显著提高。

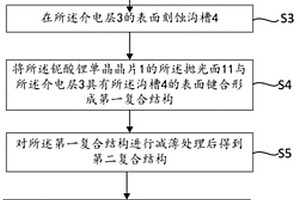

铌酸锂自支撑薄膜及其制备方法 703

 0

本发明公开了一种铌酸锂自支撑薄膜的制备方法，包括：获取具有抛光面的铌酸锂单晶晶片；获取高阻衬底，并在所述高阻衬底上沉积一层介电层；在所述介电层的表面刻蚀沟槽；将所述铌酸锂单晶晶片的所述抛光面与所述介电层具有所述沟槽的表面键合形成第一复合结构；对所述第一复合结构进行减薄处理后得到第二复合结构；对所述第二复合结构进行表面处理后得到第三复合结构；将所述第三复合结构放入处理液中进行腐蚀，得到所述铌酸锂自支撑薄膜。通过上述方法得到的铌酸锂自支撑薄膜与铌酸锂单晶晶片的质量一样，从而解决了现有技术中制备铌酸锂薄膜时由于离子束作用而造成的薄膜缺陷问题。

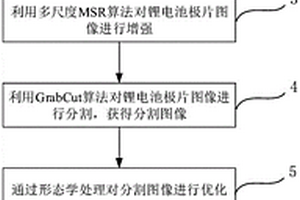

锂电池极片缺陷检测方法及系统 649

 0

本发明涉及一种锂电池极片缺陷检测方法及系统，方法包括以下步骤：1)根据含极片缺陷的锂电池图像，通过图像ROI提取算法获取锂电池极片图像；2)利用双边滤波算法对锂电池极片图像进行去噪；3)利用多尺度MSR算法对锂电池极片图像进行增强；4)利用GrabCut算法对锂电池极片图像进行分割，获得分割图像；5)通过形态学处理对分割图像进行优化；6)根据分割图像，通过边缘检测算法提取锂电池极片区域的缺陷边缘；7)根据缺陷边缘，采用最小外接矩形法标定缺陷轮廓。与现有技术相比，本发明具有计算速度快、准确性高和分割效果好等优点。

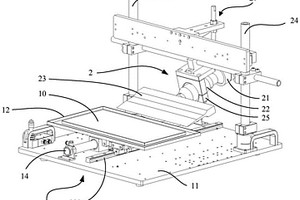

锂电池前段制造工装、制造系统及制造方法 932

 0

本发明的一个目的在于提供一种锂电池前段制造工装，能够有效提升锂电池前段生产过程的效率。锂电池前段制造工装包括承载组件以及刮粉组件，承载组件具有用于承载锂电池极材的承载面，刮粉组件包括依次连接的换能器、调幅器以及超声波刮刀，超声波刮刀与承载面彼此可相对移动。其中，超声波刮刀与承载面之间呈一锐角夹角。本发明还提供了一种锂电池前段制造系统以及一种锂电池前段制造方法，能够有效提升锂电池前段生产过程的效率。

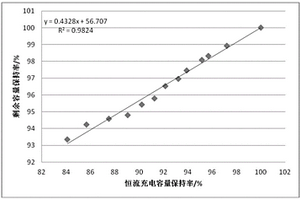

航天器用锂离子蓄电池在轨剩余容量预测方法 800

 0

本发明公开了一种航天器用锂离子蓄电池在轨剩余容量预测方法，该方法包含以下步骤：步骤1，测量航天器用锂离子蓄电池充放电循环寿命试验前的恒流充电容量和剩余容量，作为初始恒流充电容量和初始剩余容量；步骤2，对航天器用锂离子蓄电池以一固定次数为一循环周期进行充放电循环寿命试验，每一循环周期结束后，测量一次航天器用锂离子蓄电池恒流充电容量和剩余容量；步骤3，计算航天器用锂离子蓄电池的剩余容量保持率和恒流充电容量保持率，拟合后得到剩余容量保持率和恒流充电容量保持率之间的线性关系，作为数学模型；步骤4，通过直接测量航天器用锂离子蓄电池在轨的充电电流和充电时间，利用步骤3所述的数学模型，计算该航天用锂离子蓄电池的在轨剩余容量。

锂固态电池复合负极及其制备方法和应用 799

 0

本发明公开了一种锂固态电池的复合负极及其制备方法和应用，涉及电化学和新能源材料技术领域，其中复合负极包括含金属锂的负极活性物质和涂敷在负极上的导电添加剂；与LNO@NCM532构成的正极，共同构建的全电池。将本发明提供的复合负极用于锂固态电池中，可以提高锂离子电池的能量密度和稳定性能，并且由于所述复合负极有效缓解了电解质与负极界面接触等问题，制备成的锂固态电池比使用纯金属锂作为负极的锂固态电池具有更好的循环性能。

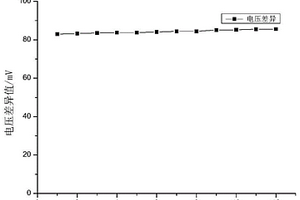

空间飞行器用锂离子蓄电池一致性筛选方法 867

 0

本发明提供一种空间飞行器用锂离子蓄电池一致性筛选方法：S1、锂离子蓄电池在20℃环境中充电至满电；S2、锂离子蓄电池在高温环境温度下搁置不小于2h后进行指定倍率和指定深度放电试验；S3、锂离子蓄电池在20℃环境中充电至满电；S4、锂离子蓄电池在低温环境温度下搁置不小于2h进行指定倍率和指定深度放电试验；S5、分别提取在高温下多个放电深度的电压；S6、分别提取在低温下多个放电深度的电压；S7、对同一放电深度下高温放电电压和低温放电电压求差值；S8、通过多个差值的统计分析，选取具有优异一致性的锂离子蓄电池。本发明提供的空间飞行器用锂离子蓄电池一致性筛选方法能够有效去除充放电过程中功率回路接触电阻的影响，准确反映蓄电池的真实状态，操作方便，筛选结果一致性好。

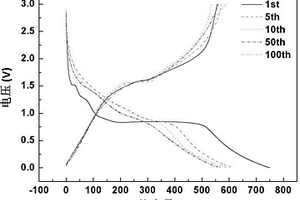

钛酸锂表面负载纳米材料的复合电极材料及其制备方法和应用 747

 0

本发明属锂离子电池技术领域，具体一种锂离子电池用钛酸锂表面负载纳米材料的复合电极材料及其制备方法和应用。本发明以传统的钛酸锂为基础，负载大容量新型负极材料（金属氧化物，金属单质，金属合金等）组成复合电极材料。该复合电极材料具有优良的循环性和较大的能量密度，弥补了传统钛酸锂材料容量过小、倍率差、荷电状态检测困难的不足，同时也克服了金属单质、金属氧化物等大容量负极循环性太差的缺点；同时还具有易于荷电状态检测，大容量，循环性能良好，倍率性能优异等优点，是一类继承现有钛酸锂负极材料之后具有很好应用前景的锂离子电池新型负极材料。

复合锂离子筛的制备方法 673

 0

本发明公开了一种复合锂离子筛的制备方法，包括如下步骤：S01：将锂盐和锰氧化物混合研磨，放入均相反应器内进行反应，反应结束后将产物进行干燥研磨，得到LiMnO2粉末；S02：将所述LiMnO2粉末在300‑600℃温度下煅烧1～8小时，得到Li1.6Mn1.6O4粉末；S03：将所述Li1.6Mn1.6O4粉末与锂离子固态电解质粉末进行球磨处理，球磨转速100‑500转/分，球磨时间1～72h；得到复合粉末；S04：将所述复合粉末在无机酸中进行12～24h的酸化处理；酸化处理之后经离心干燥，得到复合锂离子筛。本发明提供的一种复合锂离子筛的制备方法，其获得的复合锰基锂离子筛能够有效降低锰的溶解损失。

锂电池和适配器电源的路径管理电路 781

 0

本发明提供一种锂电池和适配器电源的路径管理电路，包括：分压电阻、电容、肖特基二极管、PMOS管；肖特基二极管的正极与锂电池电源和适配器电源的输入连接，肖特基二极管的负极与系统电源连接；PMOS管的漏极与锂电池电源的输入连接，PMOS管的源极与与系统电源连接；电容的一端与系统电源连接，另一端接电源地；分压电阻包括分压电阻R1、分压电阻R2，分压电阻R1的一端与适配器电源输入连接，另一端与PMOS管的栅极连接；分压电阻R2的一端与PMOS管的栅极连接，另一端连接到参考地。本发明能够自主和无缝地管理锂电池和适配器输入源之间的电源通路，能够大幅度地减少热量，减小锂电池的损耗，更好地保护锂电池。

基于锂电容的兼顾一次调频的光伏分级储能系统 1109

 0

本发明涉及一种基于锂电容的兼顾一次调频的光伏分级储能系统，包括自光伏组件到后级主储能的汇流排、光伏自动检测切换、具备MPPT的锂电容充电系统、锂电容充放电控制系统、锂电容和MCU主控系统。与现有技术相比，本发明通过在前级增加专门针对第二环境的基于锂电容的光伏能量收集系统，增加了第二环境下光伏能量收集，同时通过主控控制，利用锂电容的大功率密度和快速反应速度的特性，增强/增加了大功率电网一次调频的功能，大幅度地减小了弃光时间，极大地提高了光伏发电的经济效益。

基于金属有序多孔结构的光子晶体锂硫电池的制备方法 1052

 0

本发明涉及基于金属有序多孔结构的光子晶体锂硫电池的制备方法，以聚苯乙烯蛋白石为模板，沉积金属后去除其中的聚苯乙烯获得有序多孔结构的金属光子晶体，然后将单质硫和锂金属分别填入有序多孔结构的金属光子晶体中，分别获得三维有序多孔结构的光子晶体硫正极和光子晶体锂负极，再将正负极组装成锂硫电池即可。与现有技术相比，本发明制得的光子晶体锂硫电池具有更快的离子传导率和离子传输率，同时可以有效抑制中间相聚硫化物的溶解，抑制电极的体积膨胀以及抑制锂枝晶的生长，从而获得高的比容量，快速充放电和良好的循环寿命等性能。

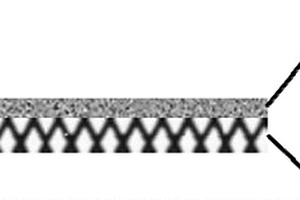

锂硫电池用功能性复合隔膜及其制备方法 1077

 0

本发明涉及一种锂硫电池用功能性复合隔膜及其制备方法，所述复合隔膜包括：锂硫电池用隔膜、和位于所述锂硫电池用隔膜上的功能性修饰层，所述功能性修饰层包括电子导电材料和/或无机氧化物。与采用普通电池隔膜的锂硫电池相比，采用本发明的具有修饰层功能性复合隔膜的锂硫电池具有更高的放电比容量，且能够抑制锂硫电池的穿梭效应，提高电池的库伦效率，提高电池的循环性能。

可修复的锂电池装置及其修复方法 930

 0

本申请公开了一种可修复的锂电池装置及其修复方法，该锂电池装置包括壳体、电芯和电极柱，所述电芯设置于所述壳体内，所述电极柱电性连接于所述电芯，所述电芯包括正极、负极、电解液和隔膜，还包括一修复机构，该修复机构包括密闭腔体、活性金属和引出装置，所述活性金属设置于所述密闭腔体内，所述引出装置电性连接于所述活性金属，所述密闭腔体与所述壳体的内部相邻。本发明在壳体内预设一个装有活性金属的密闭腔体，其不影响锂电池的正常工作，当电池容量下降后，金属引出装置和活性金属锂连在一起可以激活回收的电池，实现锂电池的回收利用，延长锂电池的使用寿命，避免直接报废污染，降低回收利用成本。

高纯碳酸锂的制备方法 898

 0

本发明涉及一种高纯碳酸锂的制备方法，其特征在于，包括以下步骤：步骤(1)将磷酸锂与水配制成浆料，加入有机酸后使所述的浆料转化为可溶性澄清液体；步骤(2)在所述的可溶性澄清液体中加入尿素，过滤，得到滤液；步骤(3)将所述的滤液加热到80℃～100℃之间，调节pH值到8～12进行反应，反应后沉淀出白色沉淀物；步骤(4)将白色沉淀物抽滤、清洗后并焙烧，得到碳酸锂。采用本发明的高纯碳酸锂的制备方法，生成的碳酸锂颗粒大，不易发生二次聚集，颗粒内不含溶液体系的杂质离子，提高了产品纯度，有效去除杂质离子。所制作的碳酸锂纯度达到99.9％以上。

长寿命锂离子电容器 970

 0

本发明提出一种锂离子电容器，包括正极、负极、隔膜复合层和电解液，其特征在于：所述负极为金属锂或锂合金；所述正极为炭材料，可吸附锂离子；所述隔膜复合层包括一层或多层隔膜与多孔塑料的组合层，所述多孔塑料放置于隔膜和负极片之间。本发明还提出了制备该锂离子电容器的方法。本发明提出的锂离子电容器可以循环充放电，工作电压高，能达到4.3V，循环寿命可达5-10万次，而比能量远高于一般电化学电容器，可达到40-60Wh/kg.，具有很大的实用价值。

锂离子电池及其充电方法 644

 0

本发明公开了一种锂离子电池及其充电方法。该锂离子电池的充电方法为限制充电电压法或限制充电容量法；其中，锂离子电池的N/P比＜1.02，N/P比为单位面积负极极片容量与单位面积正极极片容量的比值。本发明中锂离子电池的充电方法能够保证电芯的安全性，可有效防止充电过程中发生析锂，且本发明中锂离子电池的成本低，能量密度高，显著提高了循环寿命。

基于液冷板散热的锂离子电池储能系统 887

 0

本发明公开了一种基于液冷板散热的锂离子电池储能系统，包含离心风扇、翅片式换热器、循环泵、以及N个锂离子电池包；锂离子电池包壳体的下端面板采用导热材质制成且其内设有用于冷却的液冷管道；循环泵的输出端分别通过管道和各个锂离子电池包内液冷管道的输入端相连；锂离子电池包壳体内液冷管道的输出端均通过翅片式换热器换热管路和循环泵的输入端相连，形成回路，且回路内填充有冷却液；翅片式换热器设置在离心风扇的空气入口处，由离心风扇对其进行风冷散热。本发明能够将锂离子电池包产生的热量快速传导至散热区，散热效率高且噪音低，不影响储能系统的美观，能够扩大储能系统使用场景。

微波加热制备LiFePO4/SiC锂电池正极片的方法 1010

 0

一种微波加热制备LiFePO4/SiC锂电池正极片的方法，包括以下步骤：(1)将LiFePO4置于质量浓度为20-30%的硅酸锂水溶液中浸泡2-5h，并充分搅拌，将溶液水分蒸发；(2)将浸泡后的LiFePO4在500℃下焙烧2-5h；(3)在经焙烧所得的LiFePO4粉末中，加入相对于LiFePO4的含量为5-10wt%的粒径为100-150μm的SiC，进行球磨混合均匀；(4)将步骤(3)得到的混合物在在微波炉中加热，微波功率调至300-500W，控制时间为10-25分钟；(5)得到的混合物再与粘结剂、导电剂、添加剂、溶剂等混合配制成浆料，经涂布、干燥、轧膜、分切，制作成LiFePO4/SiC锂电池正极片。本发明能够有效改善LiFePO4在涂布和组装过程中的掉粉现象，并可明显提高正极片的电化学性能。
